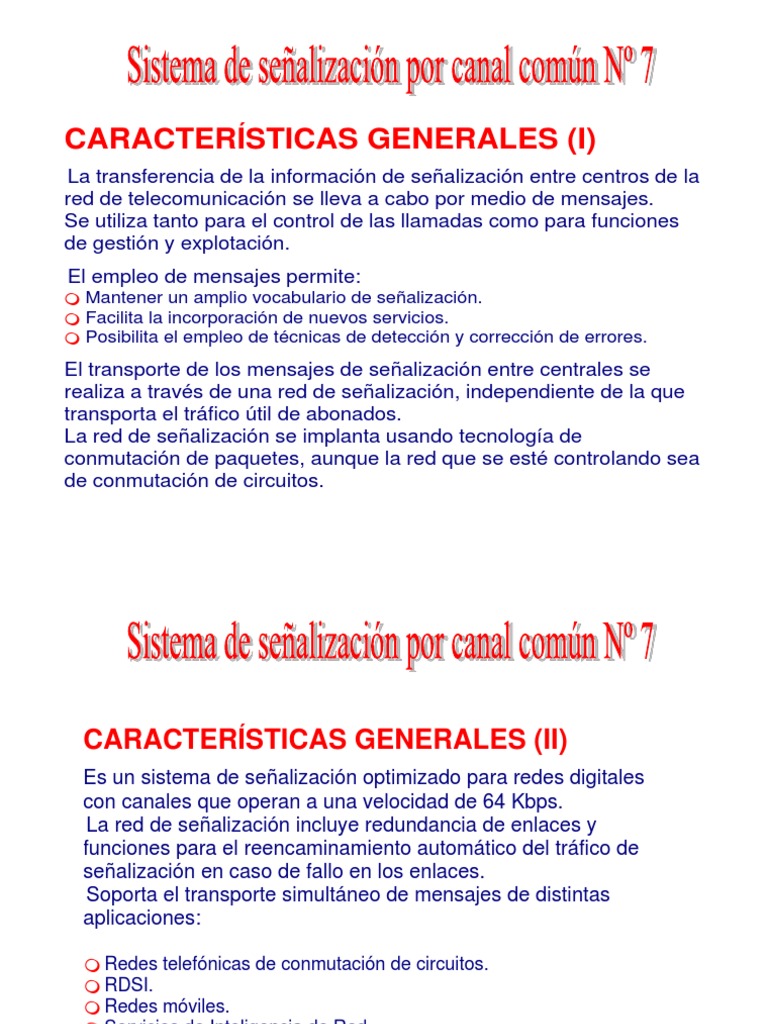

CARACTERÍSTICAS GENERALES (I)

La transferencia de la información de señalización entre centros de la

red de telecomunicación se lleva a cabo por medio de mensajes.
Se utiliza tanto para el control de las llamadas como para funciones
de gestión y explotación.
El empleo de mensajes permite:

Mantener un amplio vocabulario de señalización.

Facilita la incorporación de nuevos servicios.

Posibilita el empleo de técnicas de detección y corrección de errores.
El transporte de los mensajes de señalización entre centrales se
realiza a través de una red de señalización, independiente de la que
transporta el tráfico útil de abonados.
La red de señalización se implanta usando tecnología de
conmutación de paquetes, aunque la red que se esté controlando sea
de conmutación de circuitos.
CARACTERÍSTICAS GENERALES (II)
Es un sistema de señalización optimizado para redes digitales
con canales que operan a una velocidad de 64 Kbps.
La red de señalización incluye redundancia de enlaces y
funciones para el reencaminamiento automático del tráfico de
señalización en caso de fallo en los enlaces.
Soporta el transporte simultáneo de mensajes de distintas
aplicaciones:


Redes telefónicas de conmutación de circuitos.

RDSI.

Redes móviles.

Servicios de Inteligencia de Red.

Gestión y mantenimiento de la red.
ESTRUCTURA DEL SSCC Nº 7

 Parte de Transferencia de Mensajes (PTM)

 Comprende las funciones y recursos necesarios para la
transferencia fiable de los mensajes de señalización.

 Parte de Control de la Conexión de Señalización (PCCS)

 Completa el nivel de red del SSCC Nº 7.
 Permite utilizar la red de señalización como una red de
conmutación de paquetes para transferir todo tipo de información
entre dos PS.
 Ofrece servicios orientados a la conexión y servicios no orientados a
la conexión.

 Parte de Aplicación de las Capacidades de Transacción

(TCAP)
Proporciona servicios de transacción genéricos a una variedad de
aplicaciones distribuidas entre centrales y centros especializados
de las redes de telecomunicación.
ESTRUCTURA DEL SSCC Nº 7
Partes de usuario (PU)

Comprenden las funciones que se encargan de generar y

procesar los mensajes de señalización relativos a cada una de las
entidades funcionales o aplicaciones que hacen uso del sistema
de señalización.

 Existen Partes de Usuario separadas e independientes para

diferentes aplicaciones:
¾ Parte de Usuario de Telefonía (PUT).
¾ Parte de Usuario de la RDSI (PUSI).

¾ Parte de Usuario de los servicios de Inteligencia de Red (INAP).

¾ Parte de Usuario de Aplicaciones Móviles (PAM).

¾ Parte de Aplicación de Operación y Mantenimiento (PAOM), etc.

 PUSI
Parte de Usuario de Servicios Integrad

PUT
Parte de Usuario de Telefonía

INAP MAP INAP

Parte de Aplicación de Inteligencia de

PUT PUSI MAP

Parte de Aplicación de Móviles
TCAP TCAP
Parte de Aplic. de Capacidades de Tra

PCCS
Parte de Control de la Conexión de Se
PCCS
PTM
Parte de Transferencia de Mensajes

Red de Señalización

Enlace de Señalización PTM

Enlace de Datos de Señalización
ESTRUCTURA DE LA PTM
Las funciones de la Parte de Transferencia de Mensajes
estánseparadas en tres niveles funcionales:


Enlace de datos de señalización (nivel 1)
¾ Define las características físicas, eléctricas y funcionales de un
enlace de datos de señalización.
¾ En un entorno digital se utilizan trayectos digitales a 64 Kbps.


Enlace de señalización (nivel 2)
¾ Define las funciones y procedimientos para la transferencia fiable de
mensajes de señalización por un determinado enlace de datos de
señalización.


Red de señalización (nivel 3)
¾ Define las funciones de transferencia y los procedimientos que son
comunes a la operación de los enlaces de señalización individuales.
¾ Incluye funciones de tratamiento de los mensajes de señalización y

funciones de gestión de la red de señalización.

NIVEL DE ENLACE DE LA PTM
Las funciones del enlace de señalización proporcionan
capacidad de transferencia fiable de los mensajes de
señalización entre dos puntos e incluyen:


Delimitación de las unidades de señalización mediante el uso de
flags.

Detección de errores de transmisión mediante el empleo de una
Secuencia de Verificación de Trama (SVT) en cada unidad de
señalización.

Corrección de errores mediante retransmisión y control de la
secuencia de las unidades de señalización y acuses de recibo
explícitos.

Control de flujo del enlace de señalización.

Detección de fallos en los enlaces de señalización, mediante la
supervisión permanente de la tasa de errores en las unidades de
señalización y restablecimiento del enlace de señalización por
medio de procedimientos especiales.
RED DE SEÑALIZACIÓN DE LA PTM
Está formada por el conjunto de nodos y enlaces que
transportan la información de señalización.
Está superpuesta, aunque físicamente unida, a las redes de
telecomunicación a las que sirve.
Se distinguen dos tipos de nodos:


Punto de señalización (PS)
¾ Es cualquier nodo de la red de telecomunicación capaz de originar o
ser destinatario de los mensajes de señalización.

Punto de Transferencia de Señalización (PTS)
¾ Los PTSs son nodos intermedios para el transporte de mensajes de
señalización (no son origen ni destino de los mismos), es decir, no
tienen Parte de Usuario.
¾ Se dice que existe una relación de señalización entre dos PS cuando

las Partes de Usuario correspondientes tienen posibilidad de

comunicar entre si.
MODOS DE SEÑALIZACIÓN
El término modo de señalización hace referencia a la asociación
entre el trayecto seguido por un mensaje de señalización y la
relación de señalización a la que se refiere.

 Modo Asociado
Los mensajes relativos a una relación de señalización entre dos
puntos adyacentes son transferidos a través de un enlace directo que
interconecta estos puntos.

 Modo Cuasi-Asociado
Los mensajes referentes a una determinada relación de señalización
son transferidos a través de algún enlace o enlaces que pasan por
puntos de señalización intermedios (no son el origen ni el destino de
los mensajes),
El trayecto que sigue un mensaje a través de la red de señalización
está predeterminado y es fijo.
 MODOS DE SEÑALIZACIÓN

PS PS PS PS

Modo Asociado
PS/
PTS

Modo Cuasi-asociado
FUNCIONES DE TRATAMIENTO DE MENSAJES
Las funciones de tratamiento de mensajes tienen como objeto
garantizar que los mensajes procedentes de una determinada Parte
de Usuario en un Punto de Señalización origen lleguen a dicha Parte
de Usuario en el Punto de Señalización destino y comprenden:


Encaminamiento de Mensajes
¾ Selección del enlace por el que hay que enviar cada mensaje de
señalización.

Discriminación de Mensajes
¾ Cuando se recibe un mensaje en un Punto de Señalización esta
función determina si ese punto es o no el punto de destino del
mensaje.

Distribución de Mensajes
¾ Determinación de la Parte de Usuario a la que debe entregarse el
mensaje.
ESTRUCTURA DE LOS MENSAJES
La realización de las funciones de tratamiento de mensajes
se basa en la etiqueta contenida en los mismos, que
identifica expresamente los puntos origen (CPO), destino
(CPD) y la selección del enlace de señalización (SES)

SES CPO CPD OIS Datos de la Parte Usuario

SES Selección del Enlace de Señalización

CPO Codigo Punto Señalización origen
CPD Codigo Punto Señalización Destino
OIS Octeto Indicador de Servicio
ENCAMINAMIENTO DE MENSAJES
La selección del enlace de señalización específico dentro de
un conjunto de enlaces se realiza por medio del campo SES,
lo que permite realizar compartición de carga entre los
distintos enlaces.
Se definen dos casos fundamentales de compartición de
carga:

Compartición de carga entre enlaces pertenecientes al mismo

conjunto de enlaces.


Compartición de carga entre distintos conjuntos de enlaces
 ENCAMINAMIENTO DE MENSAJES

SES = XXX0
PS PS
SES = XXX1

Compartición de carga entre enlaces pertenecientes

al mismo conjunto de enlaces
 E

C B
D
A F

PTS PTS
E F
PS PS PS
C D B
La transmisión de un mensaje conlleva los siguientes pasos:


La Parte de Usuario del punto A confeccionará un mensaje con
destino C, referido al circuito de conversación que se haya
tomado. El mensaje llegará a la función de encaminamiento del
nivel 3, que de acuerdo con la etiqueta de encaminamiento, lo
entregará al enlace de señalización AC, donde se convertirá en
una USM y se transmitirá al punto C.


El mensaje será entregado en C a la función de discriminación
del nivel 3, que al detectar que el código destino es C lo
entregará a la función de distribución y ésta al nivel 4.


Este procesará el mensaje y confeccionará uno nuevo con
destino D, origen C y lo entregará a la función de
encaminamiento del nivel 3 del punto C. Este verificará que los
mensajes C a D deben enviarse vía el PTS E por lo que
entregará al enlace que corresponda, en este caso el CE1.
 La transmisión de un mensaje conlleva los siguientes pasos:


Cuando el mensaje se reciba en la función de discriminación del
PTS E se detectará que no es para este PS por lo que será
entregado a la función de encaminamiento. Esta verá que entre E
y D existe reparto de carga entre los enlaces de señalización
ED1 y ED2 y teniendo en cuenta la etiqueta se encaminará el
mensaje al enlace deseado.


En el punto D se hará un nuevo tránsito, es decir, la Parte de
Usuario confeccionará un nuevo mensaje que entregará al nivel 3
local. La función de encaminamiento observará que existe
reparto de carga entre conjuntos de enlaces y enviará el mensaje
por el enlace correspondiente, por el que llegará al centro B,
destino final de la comunicación.
