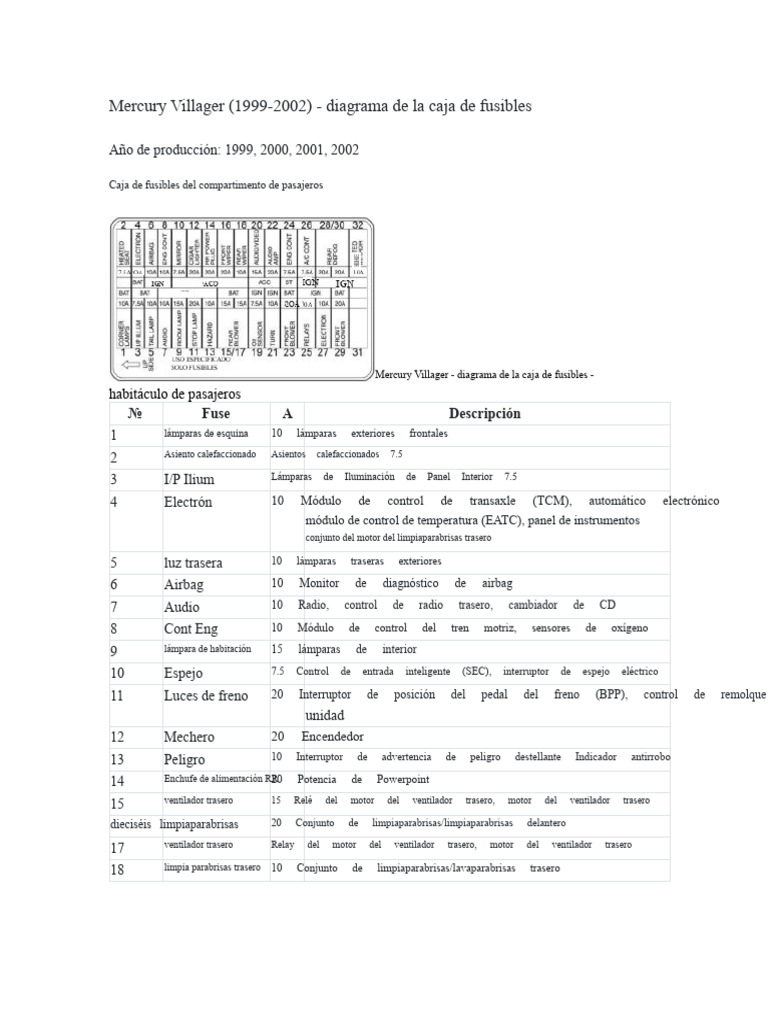

Mercury Villager (1999-2002) - diagrama de la caja de fusibles

Año de producción: 1999, 2000, 2001, 2002

Caja de fusibles del compartimento de pasajeros

Mercury Villager - diagrama de la caja de fusibles -

habitáculo de pasajeros
№ Fuse A Descripción
1 lámparas de esquina 10 lámparas exteriores frontales

2 Asiento calefaccionado Asientos calefaccionados 7.5

3 I/P Ilium Lámparas de Iluminación de Panel Interior 7.5

4 Electrón 10 Módulo de control de transaxle (TCM), automático electrónico

módulo de control de temperatura (EATC), panel de instrumentos
conjunto del motor del limpiaparabrisas trasero

5 luz trasera 10 lámparas traseras exteriores

6 Airbag 10 Monitor de diagnóstico de airbag

7 Audio 10 Radio, control de radio trasero, cambiador de CD

8 Cont Eng 10 Módulo de control del tren motriz, sensores de oxígeno

9 lámpara de habitación 15 lámparas de interior

10 Espejo 7.5 Control de entrada inteligente (SEC), interruptor de espejo eléctrico

11 Luces de freno 20 Interruptor de posición del pedal del freno (BPP), control de remolque
unidad
12 Mechero 20 Encendedor
13 Peligro 10 Interruptor de advertencia de peligro destellante Indicador antirrobo

14 Enchufe de alimentación RR
20 Potencia de Powerpoint

15 ventilador trasero 15 Relé del motor del ventilador trasero, motor del ventilador trasero

dieciséis limpiaparabrisas 20 Conjunto de limpiaparabrisas/limpiaparabrisas delantero

17 ventilador trasero Relay del motor del ventilador trasero, motor del ventilador trasero

18 limpia parabrisas trasero 10 Conjunto de limpiaparabrisas/lavaparabrisas trasero

19 Sensor 02 Sensor de oxígeno 7.5
20 Audio 7.5'99-'00:Radio
Audio Video 15'01-'02: Sistema de Radio/Video
21 Girar 10 Interruptor de luces intermitentes de advertencia

22 Amplificador de audio 20 Amplificador de subwoofer

23 Ventilador frontal Motor del ventilador frontal, controlador de velocidad del motor del ventilador frontal

24 Cont Eng Módulo de control del tren motriz, módulo de control de iluminación

25 Relés 10 Control de crucero, panel de instrumentos, motor del ventilador trasero, datos
conector de enlace # #2, ventiladores de enfriamiento

26 A/C Cont. 7.5 Módulo de control automático de temperatura electrónica (EATC),

relé de aire acondicionado, panel de control climático frontal
27 Electrón 10 Control de transmisión, módulo de control de iluminación, ABS
módulo de control, módulo de control de entrada inteligente (SEC)/módulo de temporizador

28 Desempañador trasero
29 Ventilador frontal Motor del ventilador frontal, ventilador frontal | Controlador de motor/velocidad

30 Desempañador trasero
31 - - No utilizado

32 Espejo calefaccionado 10 Interruptor de descongelación de la ventana trasera, espejos eléctricos/calefaccion

Panel de fusibles principal del compartimiento del motor

Mercury Villager - diagrama de la caja de fusibles -

compartimento del motor
№ Fusible A Descripción
1 LÁMPARA DE NIEBLA7.5 01 - 02: Luces antiniebla
2 BOMBA DE COMBUSTIBLE
15 Relé de la bomba de combustible

3 INJ 10 Módulo de control del tren motriz (PCM), inyectores

4 SEGUNDO 7.5 Relé antirrobo, módulo de control de entrada inteligente (SEC) / temporizador

5 RAD 7.5 Detección del ventilador del radiador

6 ECCS 10 Conector de enlace de datos (DLC) #1, relé de energía del PCM
7 - - No utilizado

8 - - No utilizado

9 ALT 10 Generador
10 ABS 20 módulo de control ABS
11 - - No utilizado

12 H/L RH 15 Módulo de control de iluminación

13 CUERNO 15 relé de bocina

catorce - - No utilizado

15 H/L LH 15 Módulo de control de iluminación

dieciséis - No utilizado

17 - - No utilizado

18 ABS 40 módulo de control ABS

19 - - No utilizado

20 VIENTO PWR 30 Relay de ventana eléctrica, control de entrada inteligente (SEC)/temporizador

módulo, asientos eléctricos

21 VENTILADOR RAD LO 20 Relé de control del ventilador a baja velocidad

22 - - No utilizado

23 IGN SW 30 interruptor de encendido

24 - - No usado
25 VENTILADOR RAD 75 Relé de control de ventilador de alta velocidad

26 FR BLW Sesenta - Relés del motor del ventilador frontal

cinco
27 RR DEF 45 Relé del desempañador de la ventana trasera

28 ALT 140 Relé de accesorios

panel de unión
29 MAYOR 100 Generador
Caja de relé adicional

Mercury Villager - diagrama de la caja de fusibles - adicional

caja de relés
№ Relé
1 Iniciar inhibir
2 bomba de combustible
3 Verificación de bombilla

4 '99-'00: Control de velocidad sostenido

01 - 02: Luces antiniebla
5 Antirrobo
6 cuerno
7 AC
ADVERTENCIA: Las asignaciones de terminal y arnés para conectores individuales variarán
dependiendo del nivel de equipamiento del vehículo, modelo y mercado.
