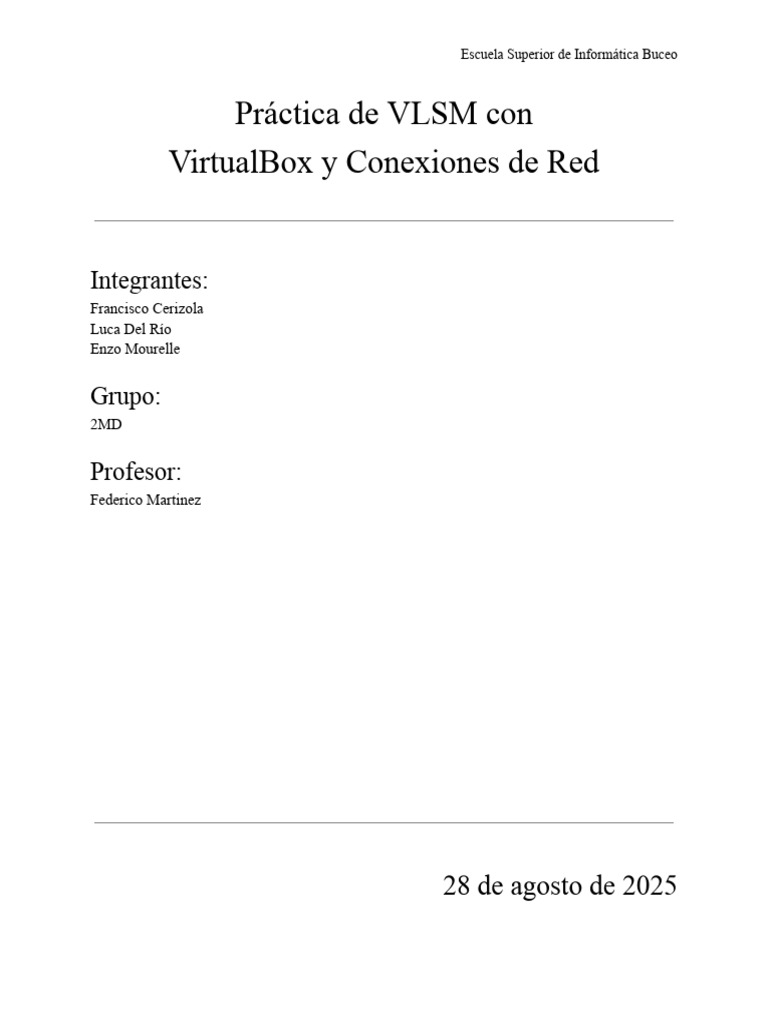

Escuela Superior de Informática Buceo
Práctica de VLSM con
VirtualBox y Conexiones de Red
Integrantes:
Francisco Cerizola
Luca Del Río
Enzo Mourelle
Grupo:
2MD
Profesor:
Federico Martinez
28 de agosto de 2025
Introducción
La empresa TechNova S. A. ha solicitado un diseño y simulación de su red local usando
máquinas virtuales. Nuestro trabajo será analizar lo que requieren sus departamentos: aislamiento
de red por seguridad, comunicación controlada entre ellos, acceso a internet solo para algunos
equipos y un servicio intermedio que conecta distintas redes.
Objetivo
Nuestro objetivo general es continuar aprendiendo sobre el subneteo y las conexiones entre VMs como
simulación de la vida real. Teniendo esto en cuenta, nuestro objetivo específico es utilizar estos
conocimientos de subneteo y VMs adquiridos para ayudar a esta empresa a dividir y utilizar sus redes de
la manera más eficiente posible. Además de esto corroboraremos que haya buena conexión entre sus
dispositivos(VMs – Windows XP) mediante el comando ping en la terminal.
Marco teórico
Subneteo y VLSM
● Subneteo: proceso de dividir una red grande en subredes más pequeñas mediante una máscara de
subred. Permite organizar mejor la red, reducir el tráfico innecesario y aprovechar las direcciones
IP.
● VLSM (Variable Length Subnet Mask): técnica que permite usar máscaras de subred de
distintas longitudes dentro de la misma red. Con esto se crean subredes de diferentes tamaños
según la cantidad de hosts necesarios, evitando desperdicio de direcciones IP.
Hipervisores y máquinas virtuales
● Hipervisor: software que gestiona los recursos físicos (CPU, memoria, almacenamiento, red) y
permite crear y ejecutar máquinas virtuales. Existen dos tipos:
○ Tipo 1 (nativo): corre directamente sobre el hardware.
○ Tipo 2 (alojado): funciona como un programa dentro de un sistema operativo, por
ejemplo VirtualBox.
● Máquina virtual (VM): es un sistema operativo completo que corre de manera aislada dentro de
un entorno virtual. Tiene recursos asignados por el hipervisor y funciona como una “computadora
dentro de otra”.
Configuración de redes en entornos virtualizados
● NAT: la VM accede a Internet usando la conexión del host, pero desde fuera no pueden acceder a
la VM.
● Red en puente (Bridge): la VM se conecta como si fuera otro equipo más de la red física.
● Sólo anfitrión (Host-only): la VM se comunica únicamente con el host, no con Internet.
● Red interna: las VM se comunican solo entre ellas en una red aislada.
Protocolos y servicios de red
● Protocolos: son reglas que permiten la comunicación en la red. Ejemplos:
○ IP: direccionamiento y enrutamiento de datos.
○ TCP: asegura la entrega confiable de la información.
○ UDP: transporte rápido sin confirmación.
○ HTTP/HTTPS: navegación web.
○ FTP: transferencia de archivos.
● Servicios: aplicaciones que usan protocolos para funcionar. Ejemplos:
○ DHCP: asigna direcciones IP automáticamente.
○ DNS: traduce nombres de dominio en direcciones IP.
○ Correo electrónico (SMTP, IMAP, POP3), servidores web, VPN, etc.
Redes aisladas
Son redes sin conexión a Internet ni a otras redes. Se usan para pruebas, seguridad o simulaciones. En
VirtualBox, por ejemplo, se pueden crear redes internas o host-only para que las VM se comuniquen entre
sí sin salir al exterior.
Comparación entre servidor físico y virtualizado
● Servidor físico: hardware dedicado a un único sistema operativo y sus servicios. Ventajas:
rendimiento máximo y control total del hardware. Desventajas: menos flexible y más costoso.
● Servidor virtualizado: consiste en varias máquinas virtuales ejecutadas en un mismo hardware
mediante un hipervisor. Ventajas: flexibilidad, escalabilidad, menor costo y mejor
aprovechamiento de recursos. Desventaja: ligera sobrecarga por la virtualización y dependencia
de un mismo hardware físico.
Cálculos de VLSM
Aclaración:
Al decir BC de /n + ID, nos estamos basando en el BC de la IP original si fuera /n. Por ende un
BC de /26 sería [Link]/26 el cual su BC sería [Link] y a esto le sumaríamos el valor
de la ID actual de la subred que estamos armando.
IP utilizada: [Link]/24
Subredes ordenadas de mayor a menor:
Administración (50 hosts)
Desarrollo (20 hosts)
Testing (10 hosts)
Gateway (1 equipo)
Primera subred - Administración
2^n-2 >= 50 → 2^6-2 = 62
32-6 = 26
MSK: /26 - [Link]
ID de /26: [Link]
BC de /26: [Link]
RU: [Link] → [Link]
Segunda subred - Desarrollo
2^n-2 >= 20 → 2^5-2 = 30
32-5 = 27
MSK: /27 - [Link]
ID: BC anterior + 1 - [Link]
BC: BC de /27 + ID - [Link]
RU: [Link] → [Link]
Tercera subred - Testing
2^n-2 >= 10 → 2^4-2 = 14
32-4 = 28
MSK: /28 - [Link]
ID: BC anterior + 1 - [Link]
BC: BC de /28 + ID - [Link]
RU: [Link] → [Link]
Cuarta subred - Gateway
2^n-2 >= 1 → 2^2-2 = 2
32-2 = 30
MSK: /30 - [Link]
ID: BC anterior + 1 - [Link]
BC: BC de /30 + ID - [Link]
RU: [Link] → [Link]
Tabla de subneteo con VLSM
Departamento ID BC RU MSK
Administración [Link] [Link] [Link] → [Link] /26
Desarrollo [Link] [Link] [Link] → [Link] /27
Testing [Link] [Link] [Link] → [Link] /28
Gateway [Link] [Link] [Link] → [Link] /30
Capturas de pantalla solicitadas
Configuración de adaptadores en VirtualBox
MV1: Administración
MV2: Desarrollo
MV3: Testing
MV4: Gateway
IPs de las MVs
MV1: Administración
MV2: Desarrollo
MV3: Testing
MV4: Gateway
Resultados de pruebas ping
Los únicos dispositivos en la misma red son la MV2: Desarrollo y la MV4: Gateway, esto a su
vez abarca la comunicación con el gateway
Ping a internet desde puente
En la MV1: Administración (puente)
Como la IP específica no está en el rango de la del router no se puede hacer ping a internet,
pero si cambiamos la IP a un valor que si esté dentro del rango entonces podremos hacer el
ping.
Antes de cambiarlo
Después de cambiarlo
Ping a internet desde NAT (MV4)
Ping a internet desde redireccionamiento por MV2
Análisis reflexivo
1. ¿Qué diferencia hay entre cada tipo de red
NAT: la VM sale a la red externa usando la IP del host (comparte la conexión); desde fuera no se
puede acceder directamente a la VM sin redirección de puertos.
Bridge (Puente): la VM queda como otro equipo en la misma LAN física, con su propia IP en el
rango local; accesible desde la red.
Host-only (Sólo anfitrión): la VM sólo puede comunicarse con el host y otras VMs en esa red; no
hay acceso externo.
Red interna: las VMs se comunican entre sí en una red aislada sin host ni Internet (útil para
laboratorios entre VMs).
2. ¿Por qué se usa NAT en el Gateway?
Porque permite que múltiples dispositivos de una red privada salgan a Internet usando una sola
IP pública del gateway. Traduce direcciones internas a la pública (y viceversa mediante puertos),
protege y oculta la red interna, y evita asignar IPs públicas a cada host.
3. ¿Qué ocurre si se desconecta una interfaz del Gateway?
La red o subred conectada por esa interfaz pierde su ruta hacia otros segmentos. En Internet no
habrá tráfico entrante ni saliente por esa vía, las sesiones activas se caen y los routers/servicios de
enrutamiento actualizan rutas. En VMs, la interfaz aparece “down” y las máquinas dejan de
comunicarse por ese enlace.
4. ¿Qué desafíos encontraron al trabajar con múltiples adaptadores?
Si las direcciones de IP no corresponden a las subredes correctas no podrá establecer
comunicación entre ellas por lo tanto no podíamos hacer ping ya que estas estaban en subredes
lógicas diferentes.
A su vez el ejercicio no brindaba la información completa para llegar al resultado esperado por lo
que hizo falta entender de mayor manera la consigna y como enrutarlo para lograr el objetivo.
Fuentes:
ProfeSantiago
Subneteo y VLSM
Hipervisores y maquinas virtuales
Configuración de redes en entornos virtualizados → Anotaciones de la clase
Protocolos y servicios de red
Redes aisladas
Comparación entre servidor físico y virtualizado
