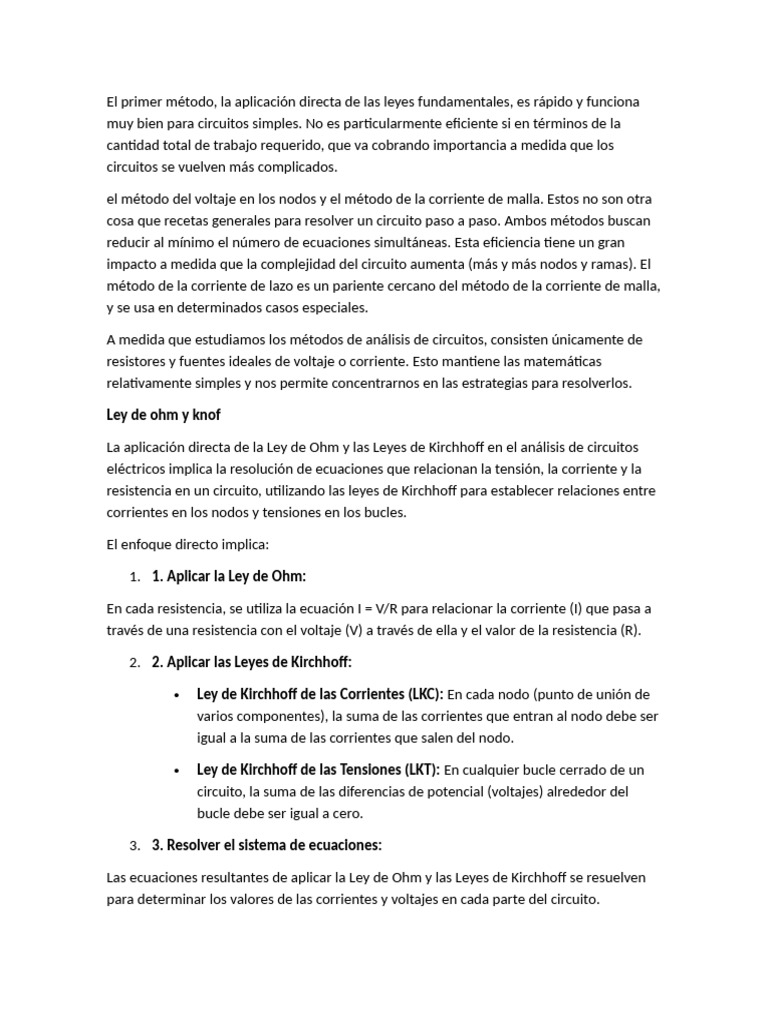

El primer método, la aplicación directa de las leyes fundamentales, es rápido y funciona

muy bien para circuitos simples. No es particularmente eficiente si en términos de la

cantidad total de trabajo requerido, que va cobrando importancia a medida que los
circuitos se vuelven más complicados.

el método del voltaje en los nodos y el método de la corriente de malla. Estos no son otra
cosa que recetas generales para resolver un circuito paso a paso. Ambos métodos buscan
reducir al mínimo el número de ecuaciones simultáneas. Esta eficiencia tiene un gran
impacto a medida que la complejidad del circuito aumenta (más y más nodos y ramas). El
método de la corriente de lazo es un pariente cercano del método de la corriente de malla,
y se usa en determinados casos especiales.

A medida que estudiamos los métodos de análisis de circuitos, consisten únicamente de

resistores y fuentes ideales de voltaje o corriente. Esto mantiene las matemáticas
relativamente simples y nos permite concentrarnos en las estrategias para resolverlos.

Ley de ohm y knof

La aplicación directa de la Ley de Ohm y las Leyes de Kirchhoff en el análisis de circuitos

eléctricos implica la resolución de ecuaciones que relacionan la tensión, la corriente y la
resistencia en un circuito, utilizando las leyes de Kirchhoff para establecer relaciones entre
corrientes en los nodos y tensiones en los bucles.

El enfoque directo implica:

1. 1. Aplicar la Ley de Ohm:

En cada resistencia, se utiliza la ecuación I = V/R para relacionar la corriente (I) que pasa a
través de una resistencia con el voltaje (V) a través de ella y el valor de la resistencia (R).

2. 2. Aplicar las Leyes de Kirchhoff:

 Ley de Kirchhoff de las Corrientes (LKC): En cada nodo (punto de unión de

varios componentes), la suma de las corrientes que entran al nodo debe ser
igual a la suma de las corrientes que salen del nodo.

 Ley de Kirchhoff de las Tensiones (LKT): En cualquier bucle cerrado de un

circuito, la suma de las diferencias de potencial (voltajes) alrededor del
bucle debe ser igual a cero.

3. 3. Resolver el sistema de ecuaciones:

Las ecuaciones resultantes de aplicar la Ley de Ohm y las Leyes de Kirchhoff se resuelven
para determinar los valores de las corrientes y voltajes en cada parte del circuito.
Ejemplo sencillo:

Considera un circuito con dos resistencias en serie, R1 y R2, y una fuente de voltaje V.

1. Ley de Ohm: I = V / (R1 + R2) (La corriente total en el circuito)

2. Ley de Kirchhoff de Voltajes: V = I * R1 + I * R2 (La suma de los voltajes a través de

las resistencias es igual al voltaje de la fuente)

3. Resolver: Sustituyendo la corriente de la Ley de Ohm en la ecuación de la LKV, se

puede despejar la corriente I y luego calcular el voltaje a través de cada resistencia.

Ventajas de este enfoque directo:

 Simplicidad:

Es un método intuitivo y relativamente fácil de entender, especialmente para circuitos

simples.

 Eficiencia para circuitos pequeños:

Para circuitos con pocos componentes, el método directo puede ser la forma más rápida y
eficiente de análisis.

Limitaciones:

 Complejidad:

Para circuitos grandes y complejos, el método directo puede volverse engorroso y difícil de
manejar, ya que implica resolver un gran número de ecuaciones simultáneas.

 Menos eficiente para circuitos grandes:

Otros métodos como el método del voltaje en los nodos o el método de la corriente de
malla (también basados en la Ley de Ohm y las Leyes de Kirchhoff) pueden ser más
eficientes para circuitos más grandes, ya que simplifican el sistema de ecuaciones.

En resumen, la aplicación directa de la Ley de Ohm y las Leyes de Kirchhoff es un método

fundamental para el análisis de circuitos eléctricos, especialmente útil para circuitos
simples, y proporciona una base sólida para comprender los principios de la electricidad
Ley de nodos

El método de voltaje en nodos es una técnica para analizar circuitos eléctricos que se basa
en la Ley de Kirchhoff de las Corrientes (KCL). Consiste en asignar un voltaje desconocido a
cada nodo (punto de conexión entre componentes) y luego escribir ecuaciones basadas en
la KCL para cada nodo. Este método es particularmente útil cuando hay muchas fuentes de
corriente en el circuito.

Pasos para aplicar el método de voltaje en nodos:

1. 1. Identificar los nodos:

En un circuito, los nodos son los puntos donde se conectan dos o más componentes.

2. 2. Designar un voltaje a cada nodo:

Asignar un voltaje desconocido (por ejemplo, Va, Vb, Vc) a cada nodo, considerando un
nodo de referencia (normalmente el nodo con voltaje cero).

3. 3. Aplicar la Ley de Kirchhoff de las Corrientes (KCL) en cada nodo:

La suma de las corrientes que entran a un nodo debe ser igual a la suma de las corrientes
que salen de ese nodo.

4. 4. Escribir las ecuaciones de nodo:

Para cada nodo, escribir una ecuación que relacione las corrientes que entran y salen con
los voltajes de los nodos.

5. 5. Resolver el sistema de ecuaciones:

El sistema de ecuaciones resultante puede resolverse para encontrar los voltajes

desconocidos en cada nodo.

6. 6. Calcular corrientes y otros parámetros:

Una vez que se conocen los voltajes de los nodos, se pueden calcular las corrientes que
pasan por los componentes del circuito utilizando la Ley de Ohm.

Consideraciones:

 Fuentes de corriente:

El método de voltaje en nodos es más conveniente cuando el circuito contiene fuentes de

corriente.

 Super nodos:
Si hay fuentes de tensión entre dos nodos, se puede considerar un "super nodo" para
simplificar la resolución, según un video de YouTube.

 Sustitución de fuentes de tensión:

Si el circuito contiene fuentes de tensión, pueden ser convertidas a fuentes de corriente

para facilitar la aplicación del método.

 Reducción del número de incógnitas:

El método de voltaje en nodos minimiza el número de ecuaciones necesarias para resolver

un circuito, según Khan Academy.

En resumen, el método de voltaje en nodos es una herramienta poderosa para el análisis

de circuitos, especialmente cuando hay un número significativo de fuentes de
corriente. Siguiendo los pasos descritos y aplicando la KCL en cada nodo, se pueden
determinar los voltajes en cada punto del circuito.
Corriente malla y lazo

El método de la corriente de malla y el método de la corriente de lazo son dos técnicas

para analizar circuitos eléctricos, ambos basados en la ley de voltaje de Kirchhoff (LVK). El
método de la malla se usa para circuitos planos (es decir, que pueden dibujarse en una
superficie plana sin que los cables se crucen), mientras que el método del lazo se usa para
circuitos no planos o cuando hay fuentes de corriente compartidas entre mallas.

El método de la corriente de malla:

 Definición:

Se asigna una corriente de malla a cada malla del circuito, que es un camino cerrado en el
circuito.

 Pasos:

1. Asignar corrientes de malla: Se elige una dirección para cada corriente de

malla (hacia arriba o hacia abajo) y se asigna a cada malla del circuito.

2. Escribir ecuaciones de malla: Para cada malla, se aplica la LVK sumando las
caídas de voltaje (o subidas de voltaje de fuentes) en esa malla.

3. Resolver el sistema de ecuaciones: El sistema de ecuaciones resultante se

resuelve para encontrar el valor de las corrientes de malla.

4. Calcular corrientes de rama: Las corrientes de rama se calculan como la

diferencia entre las corrientes de malla que atraviesan esa rama.

El método de la corriente de lazo:

 Definición:

Se define un grupo de lazos que no necesariamente corresponden a las mallas del circuito
original.

 Pasos:

1. Elegir lazos: Se eligen lazos de forma que cada elemento del circuito
(resistor, capacitor, inductor) pertenezca a al menos un lazo.

2. Asignar corrientes de lazo: Se asignan corrientes de lazo a cada uno de los

lazos.

3. Escribir ecuaciones de lazo: Se aplica la LVK a cada lazo, sumando las caídas
de voltaje o las subidas de voltaje de fuentes alrededor de cada lazo.
 4. Resolver el sistema de ecuaciones: El sistema de ecuaciones resultante se
resuelve para encontrar el valor de las corrientes de lazo.

5. Calcular corrientes de rama: Las corrientes de rama se calculan como la

suma algebraica de las corrientes de lazo que atraviesan esa rama.

En resumen: El método de la malla es más sencillo para circuitos planos, mientras que el
método del lazo es más general y se puede usar para cualquier tipo de circuito.
