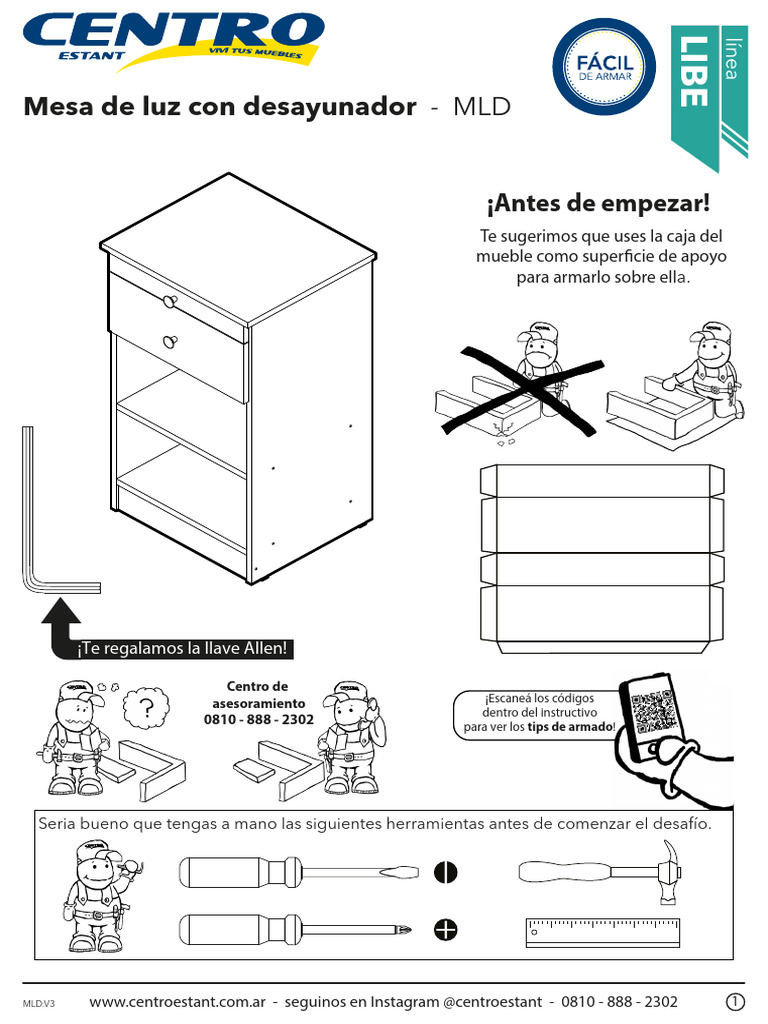

Mesa de luz con desayunador - MLD
¡Antes de empezar!
Te sugerimos que uses la caja del
mueble como superficie de apoyo
para armarlo sobre ella.
¡Te regalamos la llave Allen!
Centro de
asesoramiento ¡Escaneá los códigos
dentro del instructivo
0810 - 888 - 2302
para ver los tips de armado!
Seria bueno que tengas a mano las siguientes herramientas antes de comenzar el desafío.
MLD.V3 [Link] - seguinos en Instagram @centroestant - 0810 - 888 - 2302 1
Mesa de luz con desayunador - MLD
LIBE
línea
1 Identifica las piezas
Las letras asignadas a cada pieza son una referencia para facilitar la identificación, también podes
medir cada una de las piezas y observar los filos para colocarlas en la posición correcta.
Lateral A Lateral B Tapa C Estante F Zócalo E Fondo L
x1 x1 x1 x2 x1 x2
69,5 x 35 cm 69,5 x 35 cm 42,5 x 37 cm 37,5 x 35 cm 37,5 x 7 cm 39,5 x 31,5 cm
Bandeja G Fte. de bandeja H Fte. de cajón D Lat. de cajón I Tr. de cajón J Fond de cajón K
x1 x1 x1 x2 x1 x1
35 x 30 cm 39 x 5 cm 39 x 16 cm 30 x 11 cm 32 x 11 cm 34,5 x 30 cm
2 Identifica los herrajes
Tornillo Z Conjunto minifix Q Tornillo Y Tornillo P Tornillo W Clavos
x 10 x8 x8 x6 x8
R R
Corredera derecha U Corredera derecha S
x2 Juegos
Patines Tirador L De regalo
x4 x2 Corredera izquierda U Corredera izquierda S Llave Allen
x1
[Link] - seguinos en Instagram @centroestant - 0810 - 888 - 2302 2
Mesa de luz con desayunador - MLD
LIBE
línea
3 Armado de estructura
Primero fija los dos estantes F y el zócalo E a los laterales A y B por medio de los tornillos
Z utilizando la llave Allen.
Tornillo Z
A Lateral
B Lateral
F Estante
Zócalo E
Luego toma la tapa C y atornillale cuatro pernos minifix Q en las perforaciones no pasantes, da
vuelta la tapa e insertala en los orificios superiores de los laterales A y B . Para ajustar la tapa inserta
dos cajitas minifix Q en cada lateral, verificando que la flecha del herraje mire hacia el perno minifix Conjunto minifix Q
colocado en la tapa como indica el detalle minifix, luego ajusta la caja minifix Q atornillandola hasta
que trabe.
Q C Q
C Tapa
A
Q
B
A
Video colocación de Minifix
[Link] - seguinos en Instagram @centroestant - 0810 - 888 - 2302 3
Mesa de luz con desayunador - MLD
LIBE
línea
4 Colocación de correderas
Toma ambos juegos de correderas izquierda y derecha U y fijalas a los laterales A y B respec-
tivamente usando los tornillos W . Verifica haber colocado los tornillos en el segundo orificio
de las correderas y que las ruedas de desplazamiento queden hacia el frente, como indica el
gráfico. R
Correderas U
A Tornillos W
U
B
W
2do orificio
Rueda hacia el frente
Video colocación de Correderas
5 Colocación de fondos
Coloca un fondo L como muestra el gráfico en la parte trasera del mueble, alineandolo correctamente
entre las piezas A , B y C usando un martillo y los clavos. Clavos
Repetí el mismo paso colocando el segundo fondo L , alineandolo junto al primero entre el lateral A ,
B y el estante F .
Martillo
Clavos
Alinea el fondo dejando un
espacio entre las piezas
El lado rugoso debe
quedar hacia afuera. L Fondo
L
L
F
¡Acosta el mueble
sobre una superficie suave
para no dañar los bordes! C A
A
Video colocación de Fondos
[Link] - seguinos en Instagram @centroestant - 0810 - 888 - 2302 4
Mesa de luz con desayunador - MLD
LIBE
línea
6 Colocación de patines
Coloca los 4 Patines sobre la base de los laterales A y B mediante los clavos
utilizando un martillo.
Patines Clavos
Clavos
B
Martillo
A
Patines
¡Acosta el mueble
sobre una superficie suave
para no dañar los bordes!
7 Armado de cajones
Primero tenes que atornillar los pernos minifix Q al Frente de Cajón D , después coloca los laterales
de cajón I dentro de los Pernos minifix Q como muestra el gráfico, para unir los laterales al frente de
cajón. Perno minifix Q
Fte. de cajón D D
D I Lat. de cajón
Q
Video armado de Cajón
[Link] - seguinos en Instagram @centroestant - 0810 - 888 - 2302 5
Mesa de luz con desayunador - MLD
LIBE
línea
Luego, inserta las Cajitas minifix Q a los laterales de cajón I con la flechita orienta-
da hacia el frente de cajón D . Una vez colocada la cajita, atornillala hasta que trabe.
Ahora coloca el trasero de cajón J entre los laterales y fijalo mediante los tornillos
autoperforantes P . Una vez armada la estructura del cajón, dalo vuelta y clava el
Fondo de cajón K utilizando los clavos y un martillo. Tornillo P
¡Acostar el cajón boca abajo
I sobre superficie suave Clavos
para no dañar los bordes!
Cajita Minifix Q
El lado rugoso
P debe quedar
hacia afuera.
J Tr. de cajón
Clavos
Q
Fondo
de cajón
K
Coloca un juego de correderas S en los laterales de cajón I y fijalas al fondo de cajón K
con los tornillos autoperforantes Y .
Tornillo Y Tornillo P
Atornilla el tirador sobre el frente de cajón D utilizando los tornillos P . R
Tirador Correderas S
Y
S
P
Tirador
K I
P
Verifica que la rueda
de desplazamiento
debe quedar atras
[Link] - seguinos en Instagram @centroestant - 0810 - 888 - 2302 6
Mesa de luz con desayunador - MLD
LIBE
línea
8 Armado de bandeja desayunador
Por último atornilla el tirador sobre el frente de bandeja H utilizando un tornillo P .
Tirador Tornillo P
P Tirador
Atornilla dos pernos minifix Q en las perforaciones no pasantes del frente de bandeja H .
Inserta el frente de bandeja H en los orificios laterales de la bandeja G . Para ajustar ambas
piezas inserta dos cajitas minifix Q en la bandeja, verificando que la flecha del herraje mire Tornillo Y
hacia el perno minifix colocado en el frente como indica el detalle minifix, luego ajusta la caja R
minifix Q atornillandola hasta que trabe. L
Luego toma otro juego de correderas S y fijalas a la bandeja G utilizando los tornillos Y . Correderas S
S
Y H
Conjunto minifix Q
Q
H Fte. de bandeja
Bandeja G
Verifica que la rueda
de desplazamiento
debe quedar atras
[Link] - seguinos en Instagram @centroestant - 0810 - 888 - 2302 7
Mesa de luz con desayunador - MLD
LIBE
línea
9 Colocación de desayunador y cajón
Coloca el cajón y el desayunador dentro de la estructura deslizandolos a través de las correderas.
10 Mueble armado
¡Lo lograste! ¡Sacate una foto junto al mueble armado y arrobanos en instagram a @centroestant para mostrarnos
como te quedó!
