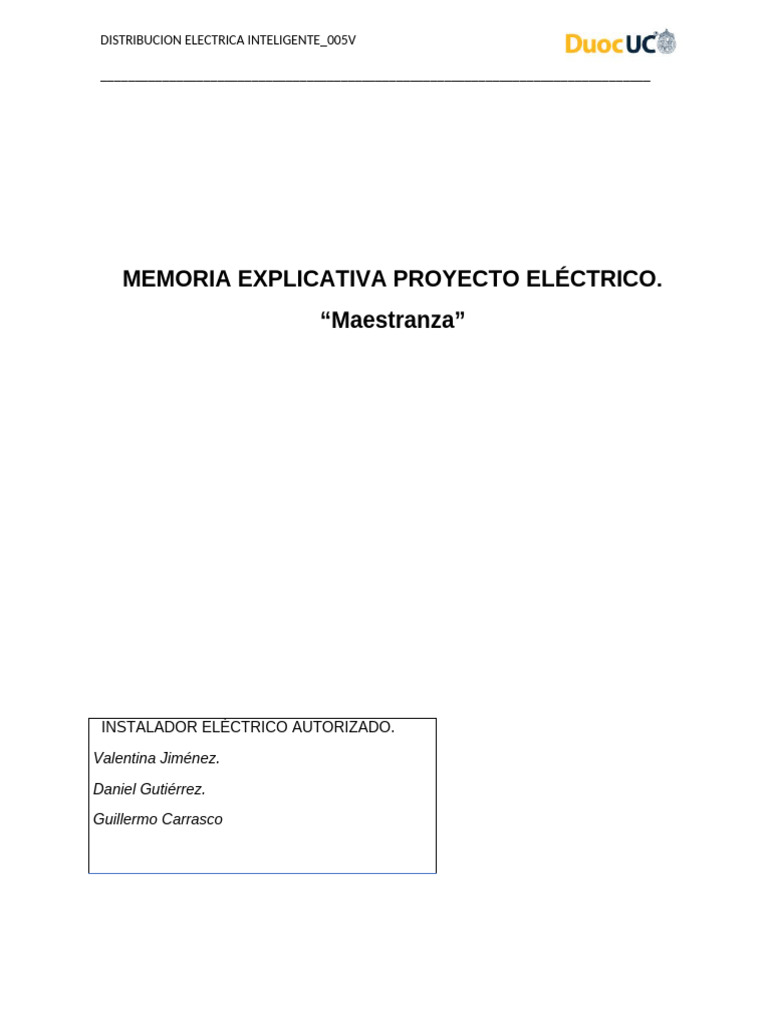

MEMORIA EXPLICATIVA PROYECTO ELÉCTRICO.

“Maestranza”

INSTALADOR ELÉCTRICO AUTORIZADO.

Valentina Jiménez.
Daniel Gutiérrez.
Guillermo Carrasco
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

Contenido.

1. DESCRIPCIÓN DE LA OBRA..................................................................................3
1.1 CÁLCULOS JUSTIFICATIVOS.........................................................................4
1.2 Cálculo Protecciones Eléctricas.....................................................................4
1.3 Protección Tablero General de Fuerza (T.D.A.F. COMP Y CLIMA)..............4
1.4 Protección Tablero de alumbrado taller (T.D.A)............................................5
1.5 Protecciones de circuitos de Alumbrado (T.D.A)..........................................6
1.6 Protección Tablero de alumbrado Fuerza (T.D.F)..........................................8
1.7 Protecciones circuitos de Fuerza (T.D.F).......................................................8
1.8 Protección Tablero de Computación (T.D.COMP).........................................9
2. Cálculo Alimentadores.........................................................................................11
2.1 Cálculo Alimentador Tablero General (T.D.F.A Y COMP).................................11
2.3 Cálculo Alimentador Tablero Alumbrado (T.D.A)........................................13
2.4 Cálculo Alimentador Tablero Fuerza (T.D.F)................................................16
2.5 Cálculo Alimentador Tablero Computación (T.D. COMP)...........................16
2.6 Cálculo Alimentador Tablero Clima (T.D. Clima).........................................16
3. ESPECIFICACIONES TÉCNICAS.........................................................................17
3.1 Tableros.......................................................................................................... 17
3.2 Alimentador.................................................................................................... 18
3.3 Redes de Canalización...................................................................................18
4. Implementación de Sistema Eléctrico de Emergencia......................................26
4.1 Dispositivos de Protección...........................................................................27
5. Tablero General de Banco Condensadores.......................................................29
5.1 Interruptor para cada Condensador.............................................................31
Conclusión...................................................................................................................33

2
 DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

1. DESCRIPCIÓN DE LA OBRA.

Dirección: Av. Rojas Magallanes N°863

Comuna: La Florida
Mandante: Consorcio Nacional Maestranza S.A.
Rut: 9.678.166-7
Rep. Legal: Carmen Roman
Rut: 67.122.234-9
Instalador:
Licencia S.E.C:
Clase:

El presente proyecto tiene como finalidad, abastecer de energía a las dependencias de

MAESTRANZA. Este contempla su inicio desde una Subestación de 200 (KVA) que
alimentara en media tensión conectándose en 13.8[kV], Hasta su reducción a baja
tensión, La salida en BT contempla un conductor de 202.7 mm2 Superflex, hacia el
interruptor automático en el Tablero General que protege el consumo de la instalación.

Esta instalación es de Alumbrado, Fuerza, Computación y Clima. Mediante un

empalme tipo SR-150. El Tablero General (T.D.A.F.COM Y CLIMA) con un automático
caja moldeada de 4x200 – 400 (A) Reg. 325 (A), 220/380V, 50 Hz. Su Potencia total es
de 190.6 KW. El cual está ubicado dentro de la sala eléctrica principal existente. La
instalación también consta un tablero de alumbrado (T.D.A), un tablero de fuerza
(T.D.F) y un tablero de computación (T.D.COMP) respaldado con un equipo UPS. Y un
tablero para clima (T.D. CLIMA)
La subestación además posee una malla a Tierra de Protección de 4x4 en cable de
cobre (CU) desnudo reticulado de 1 metros unidos atravesó de termofusion, Con una
resistencia de 4.69 (Ohm)

3
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

1.1 CÁLCULOS JUSTIFICATIVOS.

1.2 Cálculo Protecciones Eléctricas.

El siguiente cálculo se realizó, en relación a la capacidad de transporte de los

conductores, y por su puesto considerando el Voltaje de Perdida.

La capacidad de transporte del conductor debe cumplir con la siguiente relación.

In<Ip<Izc

Siendo;
 In: Corriente de servicio.
 Ip: Corriente nominal de la protección
 Ic: Capacidad de corriente mínima que debe soportar el
conductor

1.3 Protección Tablero General de Fuerza (T.D.A.F. COMP Y CLIMA).

Datos:

 VL: 380 (V)

 Ptot: 190.6 (KW)
 Cos fi: 0.93

4
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

Corriente nominal

 In: Ptot (W) / √3*VL (V)* Cos fi

 In: 190.600 (W) / √3*380 (V)
 In: 289.58 (A)

Corriente de Protección.

 Ip = In x 100 / 90
 Ip = 289.58 x 100 / 90
 Ip = 321.75 (A)

De acuerdo al cálculo anterior se Instalará como protección general un

Automático Termo magnético de 4x200-400(A) regulable 325(A) Curva “B”.

5
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

1.4 Protección Tablero de alumbrado (T.D.A).

Datos:
 VL: 380V
 Ptot: 30(KVA)
 Cos fi: 0.95

 Ptot = 30 x 0.95
 Ptot = 28.5 (KW)

Corriente Nominal

 In = Ptot (W) / √3 x 380

 In = 28.500 (W) / √3 x 380
 In = 43 (A)

Corriente de Protección

 Ip = In x 100 / 90
 Ip = 43 x 100 / 90
 Ip = 47.7 (A)

De acuerdo al cálculo anterior se Instalará como protección general en T.D.A. un

Automático Termo magnético de 4x50A curva “C"

6
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

1.5 Protecciones de circuitos de Alumbrado (T.D.A).

Datos Circuito N° 1 al N° 12

 VL: 220V
 Ptot: x (W)
Siendo;
 VL: Voltaje de Línea
 Ptot: Potencia Total.
 Is: Ptot (W) / VL (V)*0.93

Se Instalarán protecciones de 2x16(A), 6 (KA), para los circuitos de alumbrado.

Además, se instalarán Protecciones Diferenciales de 2x25A, 30 mA.

POTENCIA INTENSIDAD
W R (A) S (A) T (A)

3050 13.86

2,200 10

2795 13.97

1566 7.11

1448 6.58

3250 14.77

2600 11.81

1950 8.86

1560 7.09

2600 11.81

2340 10.63

7
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

3200 14.54

28.559 44.59 43.16 43.28

1.6 Protección Tablero de Fuerza (T.D.F)

Datos:

 VL: 380V
 Ptot: 100(KVA)
 Cos fi: 0.80

 Ptot = 100 x 0.80

 Ptot = 80 (KW)

Corriente Nominal
 In = Ptot (W) / √3 x 380
 In = 80.000 (W) / √3 x 380
 In = 121 (A)

Corriente de Protección
 Ip = In x 100 / 90
 Ip = 121 x 100 / 90
 Ip = 134 (A)

8
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

De acuerdo al cálculo anterior se Instalará como protección

general en T.D.F. un Automático Termo magnético de 4x150A,
10KA, Curva “C”.

1.7 Protecciones circuitos de Fuerza (T.D.F).

Datos Circuito N° 1 al N° 6
 VL: 380V
 Ptot: x (W)

Siendo;
 VL: Voltaje de Línea
 Ptot: Potencia Total.
 Is: Ptot (W) / VL (V)*0.93

Se Instalarán protecciones de 4x32(A), 4x16(A) y 4x40(A) para los circuitos de

Fuerza. Además, se instalarán Protecciones Diferenciales 30 mA
correspondientemente.

R S T HP KW

26.12 26.12 26.12 16

13.04 13.04 13.04 8

13.04 13.04 13.04 8

13.04 13.04 13.04 8

13.04 13.04 13.04 8

39.2 39.2 39.2 24

117.48 117.48 117.48 72

9
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

1.8 Protección Tablero de Computación (T.D.COMP).

Datos:
 VL: 380V
 Ptot: 50(KVA)
 Cos fi: 0.85

 Ptot = 50 x 0.85
 Ptot = 42.5 (KW)

Corriente Nominal
 In = Ptot (W) / √3 x 380
 In = 42.500 (W) / √3 x 380
 In = 64.57 (A)

Corriente de Protección
 Ip = In x 100 / 90
 Ip = 64.57 x 100 / 90
 Ip = 71.74 (A)

De acuerdo al cálculo anterior se Instalará como protección general en T.D.Clima

un Automático Termo magnético de 4x80A

10
 DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

2. Cálculo Alimentadores.

Los siguientes cálculos se realizaron, en relación a la capacidad de transporte de los

conductores, considerando el Voltaje de Perdida, la capacidad de transporte del
conductor debe cumplir con la siguiente relación.

Is<In<Izc

Siendo;
 Is: Corriente de servicio.
 In: Corriente nominal de la protección
 Izc: Capacidad de corriente mínima que debe soportar el
conductor
 VL: Voltaje de línea
 Ptot: Potencia total

Para el siguiente cálculo se considera In = Ip.

Donde Izc: Ip / Fn x Ft
Siendo;
Fn: 0.8 (Factor de corrección de capacidad de transporte de corriente por cantidad de
conductores en tubería). Tabla N°4.6 de los Pliegos Técnicos Nº 04.
Ft: 0.89 (Factor de corrección de la capacidad de transporte de corriente por variación
de temperatura ambiente). Tabla N°4.7 de los Pliegos Técnicos Nº 04.

11
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

Según Tabla N° 4.4 de los Pliegos Técnicos Nº 04, la sección del conductor será de
202. mm2. Para una capacidad de transporte de corriente de 483 (A) y temperatura de
servicio de 90°C
De acuerdo a lo estipulado en el punto 5.1.3 de los Pliegos Técnicos Nº 03, el Voltaje
de Perdida no será más de 3% de la tensión Nominal.

Por lo tanto, el Voltaje de perdida será:

Vp: √3 x L x In x Cos fi / K x Sc

Siendo;

Vp: Voltaje de perdida

In: Corriente de servicio
Cos fi: 0.9
L: Longitud del circuito
K: Constante del cobre 56
Sc: Sección del conductor

2.1 Cálculo Alimentador Tablero General (T.D.F.A Y COMP).

Datos:
 VL: 380 (V)
 Ptot: 190.6 (KW)
 Cos fi: 0.93

12
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

 Izc: 325 (A) / 0.8 x 0.89

 Izc: 456.46 (A)
Según Tabla N° 4.4 de los Pliegos Técnicos Nº 04, la sección del conductor será de
202.7 mm2. Para una capacidad de transporte de corriente de 483 (A) y temperatura
de servicio de 90°C

 Vp: √3 x 50 (m) x 289.58 (A) x 0.90 / 56 x 202.7 (mm2)

 Vp: 1.98 (V) que corresponde a un 0.52%

Por lo tanto, se cumple con la relación In<Ip<Izc

 In: 289.58 (A)
 Ip: 320 (A)
 Izc: 456.46 (A)
La Sección del conductor 202.7 (mm2) cumple con lo estipulado en los Pliegos
Técnicos.

2.2 Cálculo Alimentador Tablero Alumbrado (T.D.A)

Datos:
 VL: 380V
 Ptot: 30(KVA)
 Cos fi: 0.95

 Ptot = 30 x 0.95
 Ptot = 28.5 (KW)
 Izc = 50 (A) / 0.8 x 0.89

13
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

 Izc = 70.22 (A)

Según Tabla N° 4.4 de los Pliegos Técnicos Nº 04, la sección del conductor será de
13,3 mm2. Para una capacidad de transporte de corriente de 80 (A) y temperatura de
servicio de 90°C
 Vp: √3 x 20 (m) x 43 (A) x 0.95 / 56 x 13,3 (mm2)

 Vp: 1,89 (V) que corresponde a un 0.49%

Por lo tanto, se cumple con la relación In<Ip<Izc

 In: 43 (A)
 Ip: 50 (A)
 Izc: 70.22 (A)

La Sección del conductor 13,3 (mm2) cumple con lo estipulado en los Pliegos
Técnicos.

2.3 Cálculo Alimentador Tablero Fuerza (T.D.F).

Datos:

 VL: 380V
 Ptot: 100(KVA)
 Cos fi: 0.80

 Ptot = 100 x 0.80

 Ptot = 80 (KW)
 Izc = 150 (A) / 0.8 x 0.89
 Izc = 210.67 (A)

14
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

Según Tabla N° 4.4 de los Pliegos Técnicos Nº 04, la sección del conductor será de 85
mm2. Para una capacidad de transporte de corriente de 218 (A) y temperatura de
servicio de 90°C
 Vp: √3 x 20 (m) x 121 (A) x 0.80 / 56 x 85 (mm2)

 Vp: 0.70 (V) que corresponde a un 0.18%

Por lo tanto, se cumple con la relación In<Ip<Izc

 In: 121 (A)
 Ip: 150 (A)
 Izc: 210.67 (A)

La Sección del conductor 85 (mm2) cumple con lo estipulado en los Pliegos Técnicos.

2.4 Cálculo Alimentador Tablero Computación (T.D. COMP).

Datos:
 VL: 380V
 Ptot: 45(KVA)
 Cos fi: 0.88

 Ptot = 45 x 0.88
 Ptot = 39.6 (KW)
 Izc = 60 (A) / 0.8 x 0.89
 Izc = 84.26 (A)

15
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

Según Tabla N° 4.4 de los Pliegos Técnicos Nº 04, la sección del

conductor será de 16 mm2. Para una capacidad de transporte de
corriente de 89 (A) y temperatura de servicio de 90°C

Vp: √3 x 20 (m) x 60 (A) x 0.88 / 56 x 16 (mm2)

Vp: 2.04 (V) que corresponde a un 0.53%

Por lo tanto, se cumple con la relación In<Ip<Izc

In: 60 (A)
I: 80 (A)
Izc: 84.26 (A)

La Sección del conductor 16 (mm2) cumple con lo estipulado en los

Pliegos Técnicos.

2.5 Cálculo Alimentador Tablero Clima (T.D. Clima).

Datos:

 VL: 380V
 Ptot: 50(KVA)
 Cos fi: 0.85
 Ptot = 50 x 0.85
 Ptot = 42.5 (KW)
 Izc =80 (A) / 0.8 x 0.89
 Izc =112.35 (A)

Según Tabla N° 4.4 de los Pliegos Técnicos Nº 04, la sección del conductor será de 25
mm2. Para una capacidad de transporte de corriente de 113 (A) y temperatura de
servicio de 90°C

16
 DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

 Vp: √3 x 20 (m) x 64.57 (A) x 0.85 / 56 x 25 (mm2)

 Vp: 1.35 (V) que corresponde a un 0.35%

Por lo tanto, se cumple con la relación In<Ip<Izc

In: 64.57 (A)
Ip: 80 (A)
Izc: 112.35 (A)

La Sección del conductor 25 (mm2) cumple con lo estipulado en los Pliegos Técnicos.

3. ESPECIFICACIONES TÉCNICAS.

17
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

3.1 Tableros.

 El Tablero General de Fuerza, Alumbrado y Computación serán

instalados dentro de la Sala Eléctrica, como se indica en los planos.
 El Tablero General de Fuerza, Alumbrado y Computación posee una
Protección general de 4x250A, 36KA de ruptura, Curva C, regulable.
 El Tablero General de Fuerza, Alumbrado y Computación está
construido bajo los pliegos técnicos.

3.2 Alimentador.

 Se utilizarán conductores SUPERFLEX de Aislación RZ1-K, cuya

sección será de 150mm2 65mts de longitud, con su respectivo código de
colores. Para los Alimentadores del Tablero de Fuerza General (T.D.F.A
Y COMP).
 Los conductores de los tableros de alumbrado (T.D.A1 y T.D.A) 5mts y
30mts de longitud, serán de 4mm2 de sección y con aislación tipo EVA,
para una Temperatura de Servicio de 90°C.
 Los conductores de los tableros de fuerza (T.D.F1 y T.D.F) 5mts y 30
mts de longitud, serán de 6mm2 y 70mm2 respectivamente, con
aislación tipo EVA y RZ1-K.
 Los conductores del Tablero de Computación (T.D.C1) y la UPS, serán
de 4mm2. Siendo la UPS responsable de respaldar el suministro
eléctrico en casos de cortes de energía.
 Los conductores se identificarán según el código de colores indicado en
los pliegos técnicos.

3.3 Redes de Canalización.

 La canalización desde el empalme de la compañía hacia el Tablero

General (T.D.F.A Y COMP) que estará ubicado dentro de la sala

18
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

eléctrica existente será hecha en P.V.C subterráneo, llegando por abajo

a los sócalos del tablero. Al igual que los tableros del aserradero (T.D.F y
T.D.A) y circuitos de fuerza serán canalizados de manera subterránea y
en P.V.C.
 El alumbrado del aserradero será canalizado en E.M.T 25mm.
 Los tableros y circuitos dentro del taller serán cableados dentro de la
B.P.C metálica perimetral de 300x100 mm, todas las canalizaciones del
taller y oficina serán hechos en E.M.T 25mm.
 En la oficina del nivel 2 ira una B.P.C perimetral de 200x50 mm blanca
plástica, para alimentar los circuitos de alumbrado, fuerza y
computación. como se muestra en los planos.

Sistema de puesta a tierra.

 Se realiza la medición de la resistencia del terreno el día 17 de octubre

de 2023 a través del método o configuración Wenner para determinar la
configuración geoeléctrica del terreno (número de estratos, espesores y
resistividad de cada uno), curva patrón con los puntos de medición
representados sobre la misma, cálculo de resistividad equivalente de
terreno, cálculos del diseño de la puesta a tierra, valores de medición,
valores y curva de la resistencia del sistema de puesta a tierra obtenida
según lo dispuesto en el anexo 6.3 del Pliego Técnico Normativo RIC
N°06.

 El equipo utilizado para realizar las mediciones es el Megger DET4TD2

Earth Tester y sus Características principales son:
Estaca C, estaca P y ruido: AutomáticaRechazo de ruido 40 V de pico a picoPrueba
bifilar, trifilar, tetrafilarSí, no se requieren enlacescortocircuitantesSalida del
instrumentoVoltaje: ±25 V o ± 50 V at94 Hz, 105 Hz, 111 Hz y 128 HzCorriente: 4.5 mA
o 0.45 mA o 0.045 mAEscala de resistencia 2, 3, 4 pole: 0.01 Ω a 200 kΩResistencia
máxima del cabezal medidorLímite Rp: 100 kΩ (voltaje de salida de 50 V)Límite Rc:
100 kΩ (voltaje de salida de 50 V)Límites reducidos a 50 kΩ para voltaje de salida de
25 VLímites reducidos a 5 kΩ para resolución de 0,01 ΩEscala de voltaje de tierra0 -
100 V acPrecisión de voltaje de tierra2% ±2 VVVisor 31/2 dígitos, alto contraste,
coniluminación de fondo, de cristallíquidoFuente de alimentaciónDET4TD2: 8 baterías
19
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

AA (LR6)DET4TR2: 8 baterías AA (LR6)NiMH recargablesCargador de batería: 100-

240 VAC (50 / 60Hz)Rango de temperatura de funcionamiento-15 a +55 °C (5 °F a 131
°F)Rango de temperatura de almacenamiento-40 a +70 °C (-40 °F a 158
°F)SeguridadCumple con los requerimientos de IEC61010-1 Categoría IV100V entre
pares de terminales.*EMCDe acuerdo con IEC61326-1Cumplimiento de las
normasCumple con los requerimientos de KEMA K85BCumple con los siguientes
capítulos de la norma EN61557,Seguridad eléctrica de los sistemas de distribución de
bajovoltaje hasta 1000 V ca y 1500 V cc- Equipos para prueba, medición o control de
medidas de protección.

N° m Ohm Ohm/m

Rho
 Estas son las distancias
Medicion A Medición aparente
aplicadas para
N1 0,6 13,59 51,23 realizar la medición,
en total son 19
N2 0,8 7,1 35,69
mediciones que se
hacen N3 1 4,82 30,28 enterrando las
estacas, obtuvimos
el N4 1,5 3,13 29,50 valor de resistencia
por N5 2 2,88 36,19 cada una, se debe
mantener la misma
N6 3 3,13 59,00 distanciada en las 4
N7 4 3,04 76,40 estacas.
 La N8 5 3,07 96,45 fórmula utilizada
para calcular el Rho
N9 6 2,77 104,43 aparente es: 2* π
*R*A N10 7 2,38 104,68

N11 8 2,25 113,10

N12 9 1,97 111,40

N13 10 1,91 120,01

N14 11 1,44 99,53

N15 12 1,63 122,90

N16 13 1,52 124,16

N17 14 1,38 121,39 20

N18 15 1,27 119,69

N19 16 1,14 114,61

DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

 Con la tabla anterior podemos definir y completar el grafico de curva

patrón. Obteniendo una curva H-11 de 3 capas.

21
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

 Determinación de parámetros de cada capa. con los datos del gráfico y

la cruz de campo obtenemos nuestro Rho auxiliar.
Rho1= 120*1=120 ohm/m
Rho2=120*0,2=24 ohm/m
Rho3=120*5=600 ohm/m

rho 1 120 ohm/m

rho 2 24 ohm/m

rho 3 600 ohm/m

E1 0,28 m

E2 0,28 m

E3 infinita m

22
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

 Determinación de Rho equivalente y la fórmula utilizada para el cálculo

de resistencia de un terreno de tres capas.

largo 5 m E1 0,28 m rho 1 120 Ohm/m

ancho 5 m E2 0,28 m rho 2 24 Ohm/m

profundidad de
enterramiento 0,6 m E3 infinito rho 3 600 Ohm/m

r 2,82

ro 2,76

q 4,39

y1 26,98

586,5
z 7

v1 2,75

y2 27,21

v2 2,72

v3 0

0,081
f1 4

0,160
f2 3

f3 1

186,4
rho equivalente 5 Ohm/m

23
 DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

 Calculo de resistencia para una malla tierra de Baja Tensión.

A [m] 5 B [m] 5 he [m] 0,6 Lc (m) 30 D (m) 2,5

Sección
cond 35 mm2 S (m2) 25 n 3

rho d rho
equivalente Ohm/ conducto 0,0066755 superficial
[ohm/m] 186,45 m r [m] 8 (Ohm/m) 3000

k1 1,11

k2 4,57

r (m) 2,82

Malla cumple con

Rsw [Ohm] 17,7 normativa

Rmáx BT menor que

80 Ohm

Rln [Ohm] 22,7

5
(m)

24
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

5 (m)

25
 DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

4. Implementación de Sistema Eléctrico de Emergencia.

El sistema eléctrico de emergencia estará compuesto por un Equipo Electrógeno

General, diseñado para alimentar selectivamente los siguientes tableros:
 Tablero General de Emergencia.
 Tablero de Fuerza.
 Tablero de Alumbrado.
 Tablero de Climatización.
 Tablero de Computación.
El software XLPRO de Legrand será utilizado para evaluar la selectividad y
coordinación de los dispositivos de protección en este sistema de emergencia. Este
programa nos permitirá comprender los límites de selectividad, asegurando que los
dispositivos puedan manejar la cantidad de corriente adecuada y prevenir el
sobrecalentamiento de los alimentadores.
Esta versión proporciona una descripción más clara de los componentes del sistema
eléctrico de emergencia y del papel del software XLPRO en la evaluación de la
selectividad y protecció

26
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

4.1 Dispositivos de Protección.

Descripción de Dispositivos de Protección para Sistema de Alimentación de

Emergencias.
Tablero General, TTA.
Interruptor Caja Moldeada (ICM)
Legrand DPX 250
220 – 690V
3 x 200A
36KA

27
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

28
 DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

5. Tablero General de Banco Condensadores.

Interruptor Caja Moldeada (ICM)

Legrand DPX 160
220 – 690V
4 x 80A
25KA

29
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

5.1 Interruptor para cada Condensador.

Interruptor Caja Moldeada (ICM)

Legrand DRX
220 – 400V
3 x 20A
20KA
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

31
DISTRIBUCION ELECTRICA INTELIGENTE_005V

________________________________________________________________________________

Conclusión.

En conclusión, realizar el diseño, planos y cálculos del proyecto es un arduo

trabajo, pero utilizando las distintas herramientas vistas a lo largo de este informe
se puede lograr el éxito.
MAESTRANZA es un proyecto de instalación eléctrica viable y seguro demostrado
por los cálculos justificativos realizados en este informe, rigiéndose por la norma
eléctrica chilena y cumpliendo todos los estándares de calidad.
Los datos mostrados son para realizar el proyecto desde su inicio en el empalme
eléctrico SR-160 instalado en el T.D.F.A Y COMP, alimentando los tableros de
alumbrado, fuerza y computación respaldado por una UPS capaz suministrar la
energía en caso de emergencia por un corte de energía.
Es preciso entender que al cambiar cualquier parámetro o elemento del sistema
indicado en el informe podría dar inicio a un desperfecto eléctrico, que podría ser
fatal para el proyecto. Desencadenando un mal funcionar de la instalación.

32
