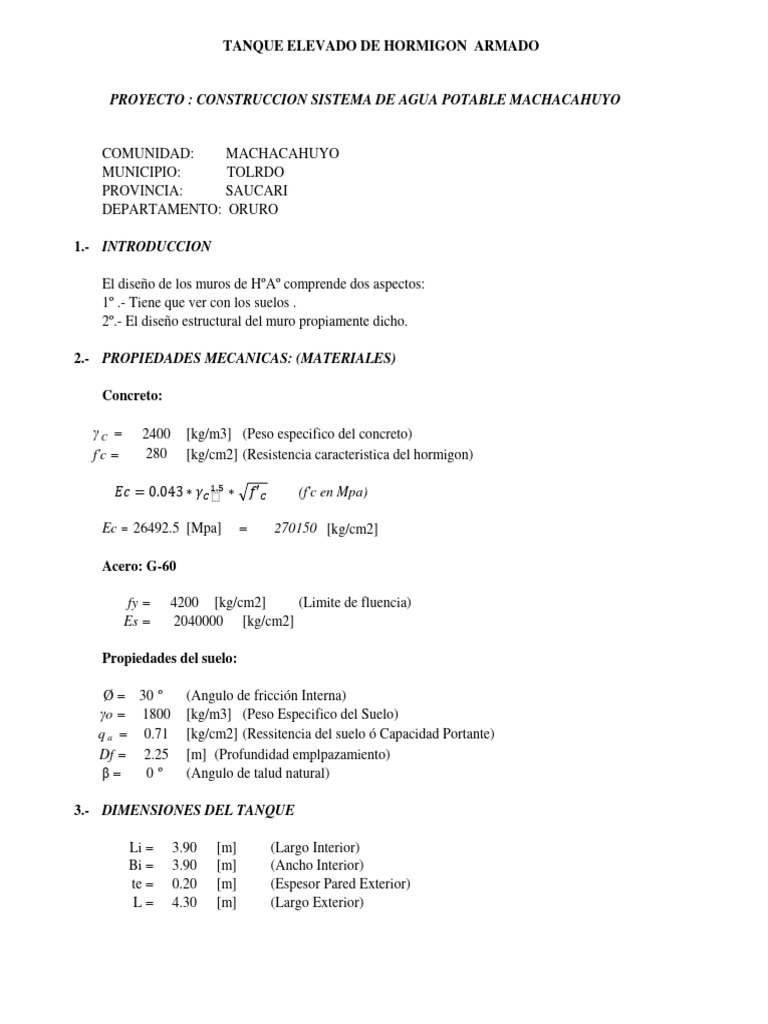

TANQUE ELEVADO DE HORMIGON ARMADO

PROYECTO : CONSTRUCCION SISTEMA DE AGUA POTABLE MACHACAHUYO

COMUNIDAD: MACHACAHUYO
MUNICIPIO: TOLRDO
PROVINCIA: SAUCARI
DEPARTAMENTO: ORURO

1.- INTRODUCCION

El diseño de los muros de HºAº comprende dos aspectos:

1º .- Tiene que ver con los suelos .
2º.- El diseño estructural del muro propiamente dicho.

2.- PROPIEDADES MECANICAS: (MATERIALES)

Concreto:

γC = 2400 [kg/m3] (Peso especifico del concreto)

f'c = 280 [kg/cm2] (Resistencia caracteristica del hormigon)

= 0.043 ∗ ⬚
.
∗ ′ (f'c en Mpa)

Ec = 26492.5 [Mpa] = 270150 [kg/cm2]

Acero: G-60

fy = 4200 [kg/cm2] (Limite de fluencia)

Es = 2040000 [kg/cm2]

Propiedades del suelo:

Ø = 30 º (Angulo de fricción Interna)

γo = 1800 [kg/m3] (Peso Especifico del Suelo)
q a = 0.71 [kg/cm2] (Ressitencia del suelo ó Capacidad Portante)
Df = 2.25 [m] (Profundidad emplpazamiento)
β= 0º (Angulo de talud natural)

3.- DIMENSIONES DEL TANQUE

Li = 3.90 [m] (Largo Interior)

Bi = 3.90 [m] (Ancho Interior)
te = 0.20 [m] (Espesor Pared Exterior)
L= 4.30 [m] (Largo Exterior)
 B= 4.30 [m] (Ancho Exterior)
ts = 0.15 [m] (Espesor Losa Tapa)
hp = 1.50 [m] (Altura Pared)
r= 0.15 [m] (Resguardo)
ha = 1.35 [m] (Altura Nivel Agua)
ti = 0.20 [m] (Espesor Losa Fondo)
H= 1.85 [m] (Altura Tanque)
Hp = 15 [m] (Altura Portico)
4.- PRESIONES DEL AGUA

Presion Agua: Pa = γ * ha

γ= 1000 [kg/m3]
ha = 1.45 [m]

Pa = 1000*1.45 = 1450.0 [kg/m2]

 Valores encontrados para el modelado de presiones

= ∗ +

Para: z= 15.00 → V = 1450.0

z= 16.5 → V= 0

C = -1000
D = 16450.0

5.- PESOS DE LOS ELEMENTOS

Peso de la Estructura de HºAº:

El peso de la estructura de hormigon armado sera tomado en cuenta en el programa estructural

a utilizar como ser:

- Losa Tapa
- Losa Fondo
- Pared Exterior
- Columnas
- Vigas

Peso del Terreno:

El peso del terreno no compromete a la estructura como carga

Peso del Agua:

Se define como carga por area: Qa = ha*γ

Qa = 1450 [kg/m2]

6.- CARGA VIVA

La carga viva sera determinado por dos personas de peso Pp = 80 [kg] sobre la tapa

CV = 2*Pp/(Area Losa tapa) = 8.65 [kg/m2] = 10.0 [kg/m2] (Adoptado)

7.- CARGA DE VIENTO

= 0.005 ∗ ∗
Donde:
P = Presion o succion del viento a una altura h [kg/m2]
V = Velocidad de diseño a la altura h [km/h]
C = Factor de forma
 ℎ
.
= ∗
10

Donde:
Vo =Velocidad de diseño hasta 10 m de altura [km/h]. Es la velocidad
maxima del viento en la zona, pero no mas de 75 [km/h]
h = Altura sobre el terreno [m]

Viento con Vmax Vo = 100 [km/h]

h V C PRESION [kg/m2]
NIVEL
[m] [km/h] BARL. SOTAV. BARL. SOTAV.
TERRENO 0 0 0 0.8 -0.6 0 0
NIVEL-1 3 3 3 76.7 0.8 -0.6 23.53 -17.65
NIVEL-2 6 3 6 89.4 0.8 -0.6 31.97 -23.98
NIVEL-3 9 3 9 97.7 0.8 -0.6 38.18 -28.64
NIVEL-4 12 3 12 104.1 0.8 -0.6 43.35 -32.51
NIVEL-5 15 3 15 109.3 0.8 -0.6 47.79 -35.84
NIVEL-5 16.85 1.85 16.85 112.2 0.8 -0.6 50.36 -37.77

Presion Barlovento Adoptado (W +) = 51 [kg/m2]

Presion Sotavento Adoptado (W -) = -38 [kg/m2]

Altura Viga = 0.3 [m]

Ancho columna = 0.3 [m]
Presion sobre las vigas qV = 15.3 [kg/m]
Presion sobre las columnas qC = 15.3 [kg/m]
8.- CARGA NIEVE

La sobrecarga de nieve sobre una superficie de cubierta que forme el ángulo a con el
plano horizontal, que no ofrezca impedimento al deslizamiento de la nieve, tendrá por
metro cuadrado de proyección horizontal el valor siguiente:

a ≤ 60 º → h*cos(a)
a > 60 ª → 0

El peso específico de la nieve es variable según las circunstancias. Valores orientativos:

> Nieve recién caída: = 120 [kg/m3]

> Nieve prensada o empapada = 200 [kg/m3]
> Nieve seca mezclada con granizo = 400 [kg/m3]

Al ser la nieve una sobrecarga gravitacional, de acuerdo a los datos recabados de AASANA,
se propone:

FIGURA: Altura de nieve acumulada en las distintas regiones

Fuente: AASANA

REGION ZONA ALTURA NIEVE

I Altiplano 30
II Valles Sub Andinos 10
III Valles y Llanos 5
IV Tierras Bajas 3

La carga de nieve:

= ∗ ℎ ∗ cos!"#
 ! #

Donde: N: Carga de nieve en [kg/m2]

g: Peso específico de la nieve [kg/m3]
a: Ángulo de agua en grados
h: Altura de nieve acumulada en techo
a= 0 [°]

N= 60.00 [kg/m2]

Carga Nieve Adoptado = 60 [kg/m2]

9.- MODELACION ESTRUCTURAL

h2
h2
h2
h2
h2
h1
 Detalle Reticulado

Reticulado de la Pared:

A lo Largo
Nx*dx
dx

dy
Ny*dy
Hm

Lm

Lm = 4.10 [m] Nº = 5
Hm = 1.68 [m] Ya = 1.45
Ya = 1.45 [m]

Nx = 13
Ny = 5
dx = 0.315 [m]
dy = 0.290 [m]

A lo Ancho
Nx*dx
dx
dy
Ny*dy
Hm

Bm

Bm = 4.10 [m]
Hm = 1.675 [m]
Ya = 1.5 [m]

Nx = 17
Ny = 5
dx = 0.241 [m]
dy = 0.290 [m]
 Reticulado de la Losa:
Nx*dx
dx

Lm = 4.10 [m]

dy
Bm = 4.10 [m]

Nx = 17
Ny = 17
dx = 0.241 [m]
dy = 0.241 [m]

Ny*dy
Bm

Lm

10.- COMBINACIONES DE CARGA

E1=1.4*(D+F) (Diseño)
E2= 1.2*(D+F+T)+1.6*(L+H)+0.5*(Lr o S o R) (Diseño)
E3=1.2*D+1.6*(Lr o S o R) + (L o 0.8W) (Diseño)
E4=1.2*D+1.6*W+L+0.5*(Lr o S o R) (Diseño)
E5=1.2*D+1.2*F+E+1.6*H+1.0*L+0.2*S (Diseño)
E6=0.9*D+1.2*F+1.6*W+1.6*H (Diseño)
E7=0.9*D+1.2*F+E+1.6*H (Diseño)
S1= D + L + F + H (Servicio)

Envolvente: ENV = (E1,E2,E3)

Donde: D = Carga Muerta o Permanente

L = Carga Viva o Transitoria
Lr = Carga Viva en techo o cubierta
F = Carga Por Fluido
H = Carga del Terreno
E = EQ = Carga por sismo
W = Carga Viento
S = Carga Nieve

11.- DIMENSIONAMIENTO DE LOS ELEMNTOS (VERIFICACION)

Longitud, L = 3.9 [m] Resistencia del concreto, f`c = 280 [kg/cm2]

Ancho, B = 3.9 [m] Resistencia del concreto, f`c = 4000 [psi]
Altura Muro, hw = 1.5 [m] Densidad del agua , gw = 1000 [kg/m3]
Altura agua, ha = 1.35 [m] Densidad del suelo , gs = 1800 [kg/m3]
Resguardo, r = 0.15 [m] Densidad del hormigon , gH = 2400 [kg/m3]
Volumen Tanque, V = 20.53 [m3]Resistencia a la fluencia del acero, fy = 4200 [kg/cm2]
Altura relleno, hs = 2.25 [m] Resistencia a la fluencia del acero, fy = 60000 [psi]
Capacidad de soporte, ss = 0.71 [kg/cm2]
 Carga Viva, CV = 10.0 [kg/m2]
Los elementos del tanque como:

> Paredes
> Losa Fondo
> Losa Techo

11.1.- ESPESOR DE LA PARED DEL TANQUE

De acuerdo al Código ACI 350-06 en la sección [Link], sugiere que el espesor del muro se
mayores o determine mediante la siguiente expresión:
ℎ%
$% = &'( ; 20
25
Sin embargo, el mismo Código ACI 350-06 en la sección 14.6.2, exige que para alturas
iguales a los 3.00 m. el espesor mínimo debiera ser 30 cm.

tw = 0.06 [m] y hw > 3.0 [m] → tw = 0.3 [m]

tw = 20 [cm] (Adoptado)

11.2.- ESPESOR LOSA FONDO

De acuerdo al Código ACI 350-06 en el apéndice H.3, sugiere los siguientes espesores mínimos
para losas de fondo:

> 0.10 m. Para losas con una capa de refuerzo.

> 0.125 m. Para losas con refuerzo preesforzado.
> 0.15 m. Para losas con dos capas de refuerzo.

Se adopta ti = 20 [cm] Para evitar congestionamiento de acero de refuerzo.

11.3.- ESPESOR LOSA TAPA

Los techos horizontales pueden dimensionarse de acuerdo a las recomendaciones de la sección

[Link] del Código ACI 350-06.
,
$+ =
28
Donde:
tr: Espesor del techo (m).
B: Ancho del reservorio rectangular (m).

tr = 0.14 [m] → tr = 0.15 [cm] (Adoptado)

12.- PESOS SISMICOS

El peso sísmico del Tanque se calculará conforme al modelo matemático de George W. Housner
(1963), esto es, que se calcularán 02 pesos, uno correspondiente al Peso o Masa Impulsiva
y el otro al Peso o Masa Convectiva.
12.1.- MASA IMPULSIVA (ACI 350.3R-06/9.2.1)

3 .
tanh ∗
2 72
/1 = /2 ∗
3 .
∗
2 72
El valor de, ., en la fórmula presentada se determina en función a la dirección de análisis.

El peso del Agua, /., es igual a: WL = 20533.5 [kg]

Altura del Liquido: HL = 1.35 [m]

L Wi Masa
DIRECCION
[m] [kg] [kg*s/m]
Wi(E-O) 3.9 8097.87 825.47
Wi(N-S) 3.9 8097.87 825.47

Peso de los Muros, Ww = 11808 [kg]

Peso de la Losa del Techo, Wr = 6656.4 [kg]
Peso impulsivo del tanque, WTi = 18464.4 [kg]

Coeficiente de masa efectiva (e)

coeficiente de masa efectiva, 0, para cada dirección, asi como lo muestra la siguiente fórmula
De acuerdo con el ACI 350.3R – 06, el peso de las paredes del tanque debe afectarse por un

contenida en la sección 9.6.1 del ACI 350.

 . .
8 = 0.0151 ∗ − 0.1908 ∗ + 1.021 ≤ 1.0
72 72

L e
DIRECCION
[m]
e(E-O) 3.9 0.59582
e(N-S) 3.9 0.59582

Entonces, el peso de los muros del tanque es igual a:

L e Wi ε*Wi
DIRECCION
[m] [kg] [kgf]
Wi(E-O) 3.9 0.59582 5904 3517.72
Wi(N-S) 3.9 0.59582 5904 3517.72
Por lo tanto, el Peso sísmico
de los Muros sería Ww = 11808 7035.44

Siendo entonces el peso total del tanque

Peso de los muros, Ww = 7035.44 [kg]

Peso de la Losa del Techo Wr = 6656.4 [kg]
Peso Impulsivo del Tanque WTi = 13691.84 [kg]

/1? = /1 + 0 ∗ /% + /+
Por lo tanto, el Peso Impulsivo Total para cada dirección de análisis es:

L Wi e*Ww Wr WiT
DIRECCION
[m] [kg] [kg] [kg] [kg]
WiT(E-O) 3.9 8097.87 11808 6656.4 26562.27
WiT(N-S) 3.9 8097.87 11808 6656.4 26562.27

Altura Impulsiva (hi)

Es la altura a la que se encuentra el centro de gravedad del peso impulsivo, para fines de diseño se
determina bajo la condición de excluir la presión en la base (EBP)

. 72
72 ∗ 0.5 − 0.09375 ∗ > 0.75
ℎ1 = < 72 .
Si:
72
0.375 ∗ 72 ≤ 0.75
.
Si:

L hi
DIRECCION HL/L
[m] [m]
hi(E-O) 3.9 0.346 0.506
hi(N-S) 3.9 0.346 0.506
12.2.- MASA CONVECTIVA (ACI 350.3R-06/9.2.1)

Corresponde a la masa, afectada por la aceleración gravitatoria, que se adhiere de mediante resortes
a las paredes del reservorio en la parte superior, ejerciendo el efecto de chapoteo.

. 72
/@ = /2 ∗ 0.264 ∗ ∗ $'Bℎ 10 ∗
72 .
72
cosh 10 ∗ −1
ℎ@ = 72 ∗ 1 − .
72 72
10 ∗ ∗ CDEℎ 10 ∗
. .

El peso del Agua, /., es igual a: WL = 20533.5 [kg]

Altura del Liquido: HL = 1.35 [m]

L Wc hc Masa
DIRECCION
[m] [kg] [m] [kg*s/m]
Wc(E-O) 3.9 12505.68 0.735 1274.79
Wc(N-S) 3.9 12505.68 0.735 1274.79

12.3.- PERIODOS

12.3.1.- PERIODO IMPULSIVO

De acuerdo a la investigación, para reservorios apoyados con base fija o articulada.

2∗G & $%
J
F1 = =2∗G∗ , & = &% + &1 I= ∗
@
H1 I 48 ℎ1%
,

Donde:
ωi: Frecuencia circular para el modo impulsivo (rad/s).
EC: Módulo de elasticidad del concreto (psi).
g: Aceleración de la gravedad (ft/s2).
ɣC: Peso específico del concreto (Lb/ft3).
tW: Espesor del muro (in).
m: Masa total por unidad de ancho del muro (Kg-s2/m).
mi: Masa impulsiva del agua por unidad de ancho del muro (Kg-s2/m).
mW: Masa impulsiva del reservorio por unidad de ancho de muro (Kg-s2/m).
k: Rigidez lateral del reservorio (Kg/cm).

Ec = 3597.12 [Ksi]
tw = 8 [in]
g = 32.1741 [ft/s2]
 DIRECCION (E-O) DIRECCION (N-S)
DESCRIPCION W yi W*yi W yi W*yi
[kg] [m] [kg*m] [kg] [m] [kg*m]
Tapa 6656.4 1.575 10483.83 6656.4 1.575 10483.83
Muro 11808 0.75 8856 11808 0.75 8856
Wi 8097.87 0.506 4097.52222 8097.87 0.506 4097.52222
Sumatoria = 26562.27 23437.35222 26562.27 23437.35222

hw(E-O) = 0.882 [m] = 2.8937 [ft]

hw(N-S) = 0.882 [m] = 2.8937 [ft]

L W K T
DIRECCION
[m] [Kips] [Kips/ft] [seg]
Ti(E-O) 3.9 58.5597 1583.517 0.2130
Ti(N-S) 3.9 58.5597 1583.517 0.2130

12.3.2.- PERIODO CONVECTIVO

2∗G 72
F@ = ∗ . K= 10 ∗ L ∗ $'Eℎ 10 ∗
K .
,

L T
DIRECCION λ
[m] [seg]
Tc(E-O) 3.9 9.0138 1.377
Tc(N-S) 3.9 9.0138 1.377

12.4.- RIGIDEZ CONVECTIVA (Kc)

/2 72
M = 0.833 ∗ ∗ $'Eℎ 3.16 ∗
72 .

L Kc
DIRECCION
[m] [kg]
Kc(E-O) 3.9 4107.18
Kc(N-S) 3.9 4107.18

13.- PARÁMETROS DE SISMICIDAD SEGÚN EL ASCE/SEI 7-10 & IBC 2012

PARÁMETROS DE RESPUESTA ESPECTRAL

Períodos Cortos a 0.2s, Ss = 0.5 *g

Períodos a 1 s, S1 = 0.432 *g
 COEFICIENTES DE SITIO PARA UN CLASE
(D)DE SITIO

Períodos Cortos a 0.2s, Fa = 1.00

Períodos a 1 s, Fv = 1.25

ACELERACIÓN ESPECTRAL PARA UN SISMO EMCR

NOP = NP ∗ QR , NO = NP ∗ QR

Períodos Cortos a 0.2s, SMS = Ss*Fa = 0.5 *g

Períodos a 1 s, SM1 = S1*Fv = 0.54 *g

ACELERACIÓN ESPECTRAL PARA DISEÑO

2 2
NSP = N , NSP = N
3 OP 3 O

Períodos Cortos a 0.2s, SDS = (2/3)*SMS = 0.33333 *g

Períodos a 1 s, SD1 = (2/3)*SM1 = 0.36 *g
NSP NSP
FP = , FU = 0.2 ∗
NS NS
[Link] Transición de Períodos cortos, Ts = 1.08 [s]
[Link] Transición a Períodos Largos, TL = 4.0 [s]
To = 0.216 [s]

Categoría de Ocupación o Riesgo: III

Factor de Importancia, Ie: 1.25
Categoría de Diseño Sísmico, CDS: D
Factor de Reducción de Respesta Sísmica, R:
Ri = 2.75
Rc = 1.00

Luego, para determinar el cortante estático en la base se debe seguir lo indicado en la sección 9.5
del ACI 350.3R – 06.

Los coeficientes de respuesta sísmica, D y

en cuenta el valor de FC =
, para la componente impulsiva y convectiva. Teniendo
1.08 [s]

NS
F1 > FV → =
1
F1
≤ NSP
1.6 1.5 ∗ NS
F@ ≤ → = ≤ 1.5 ∗ NSP
FV @
F@

L Ti Tc Ci Cc
DIRECCION
[m] [s] [s] [s] [s]
C(E-O) 3.9 0.2130 1.3766 1.6900 0.3923
C(N-S) 3.9 0.2130 1.3766 1.6900 0.3923
14.- CORTANTE EN LA BASE

Conocido también como procedimiento de la Fuerza Lateral Equivalente, FLE.

SEGÚN EL ACI 350.3R – 06

El procedimiento para determinar la fuerza cortante en la base mediante el Procedimiento de la Fuerza

Lateral Equivalente, FLE, está basado en el ASCE/SEI 7-10
∗ XY
= ∗ 0 ∗ /% + /+ + /1
1
1
Z1
∗ XY
= ∗ /@
@
@
Z@
L WTi WTc Vi Vc V
DIRECCION
[m] [kg] [kg] [kg] [kg] [kg]
V(E-O) 3.9 26562.27 12505.68 20404.69 6132.06 21341.79
V(N-S) 3.9 26562.27 12505.68 20404.69 6132.06 21341.79

15.- CORTANTE DEL SUELO

Si el suelo se encuentra en estado de condición activa, el empuje del suelo estará dado por las
expresiones de Mononobe Okabe:
1
= ∗ M[\ ∗ ∗ 1 − I] ∗ ℎV
[\
2 P

C ∅−_
M[\ =
sin b + ` ∗ sin!b − _#
cos _ ∗ cos _ + ` ∗ 1 +
cos!` + _#

IV NSP
_ = $'Ec Ie =
1 − Id 2.5

Donde:
KAE: Coeficiente de empuje sísmico del suelo por condición activa.
kv: Coeficiente de aceleración vertical.
kh: Coeficiente de aceleración horizontal.
δ: Ángulo de fricción suelo – muro.
ψ: Ángulo de inercia sísmica.
 kv = 0 y = 7.59464 [º] 0.1
kh = 0.13333 *g
Ø = 32.84 [º] 0.6 KAE = 0.43813
d= 28 [º] 0.5
hs = 1.5 [m]

PAE = 492.895 [kg/m] Vs (E-O) = 1232.24 [kg]

Vs (N-S) = 1232.24 [kg]

LADO (E-O)
L= 3.9 [m]
B= 3.9 [m]
V= 21341.8 [kg]
Pi yi W*yi Fi W=Fi/(B,L)
DESCRIPCION
[m] [m] [kg*m] [kg] [kg/m]
Impulsivo 8097.87 0.506 4097.52 6580.416028 1687.286
Convectivo 12505.68 0.735 9191.67 14761.37064 3784.967
20603.55 13289.20

LADO (N-S)
L= 3.9 [m]
B= 3.9 [m]
V= 21341.8 [kg]
Pi yi W*yi Fi W=Fi/(B,L)
DESCRIPCION
[m] [m] [kg*m] [kg] [kg/m]
Impulsivo 8097.87 0.506 4097.52 6580.416028 1687.286
Convectivo 12505.68 0.735 9191.67 14761.37064 3784.967
20603.55 13289.20
16.- RESULTADO DEL ANALISIS

Vista en 3D Tanque de Almacenamiento

LOSA TAPA (LARGO = 4.30 [m] )

MOMENTOS LONGITUDINALES M11

M (+) = 553 [kg-m]

M (-) = -851 [kg-m]

LOSA TAPA (ANCHO = 4.3 [m] )

MOMENTOS LONGITUDINALES M22

M (+) = 210 [kg-m]

M (-) = -851 [kg-m]
PARED LATERAL (LARGO = 4.30 [m] )

MOMENTOS LONGITUDINALES M11

M (+) = 2501 [kg-m]

M (-) = -916 [kg-m]

PARED LATERAL (ANCHO = 1.85 [m] )

MOMENTOS LONGITUDINALES M22

M (+) = 2500 [kg-m]

M (-) = -915 [kg-m]
LOSA PISO (LARGO = 4.30 [m] )

MOMENTOS LONGITUDINALES M11

M (+) = 1044 [kg-m]

M (-) = -1533 [kg-m]

LOSA PISO (ANCHO = 4.30 [m] )

MOMENTOS LONGITUDINALES M22

M (+) = 1044 [kg-m]

M (-) = -1533 [kg-m]
17.- DISEÑO DE HORMIGON ARMADO

Parametros de Diseño
Hormigon: f'c = 280 [kg/cm2]
Acero: fy = 4200 [kg/cm2]

Recubrimiento
Losa Superior 2.5 [cm]
Paredes 2.5 [cm]
Losa Fondo 2.5 [cm]

Formulas de Diseño

a) Acero a Flexion
f 'c  2.36 * Mu 
ρ nec = 1 − 1 − 2

118
. * fy  0.9 * f ' c * b * d 

ρ min < ρ nec < ρ max

ρ min = 0.00333
ρ max = 0.01604

b) Cuantia Minima por Retraccion y Fraguado

ρ= 0.00180

c) Separacion Maxima de Placas

LOSA TAPA (LARGO = 4.30 [m] ) M11

Distancia b d Una Barra

ρ min ρ max
[m] [cm] [cm] D As
0 100 12.5 0.00333 0.016 10 0.785
2.15 100 12.5 0.00333 0.016 10 0.785
4.3 100 12.5 0.00333 0.016 10 0.785
Distancia Mu As Nº de Barras Separacion [cm]
ρ nec ρ adop Refuerzo
[m] [Tn-m] [cm2] Calc. Adop. Calc. Adop.
0 -0.851 0.00146 0.00333 4.16 5.3 5 20 20 Ø10 c/20
2.15 0.553 0.00094 0.00333 4.16 5.3 5 20 20 Ø10 c/20
4.3 -0.851 0.00146 0.00333 4.16 5.3 5 20 20 Ø10 c/20
LOSA TAPA (LARGO = 4.30 [m] ) M22

Distancia b d Una Barra

ρ min ρ max
[m] [cm] [cm] D As
0 100 12.5 0.00333 0.016 10 0.785
2.15 100 12.5 0.00333 0.016 10 0.785
4.3 100 12.5 0.00333 0.016 10 0.785
Distancia Mu As Nº de Barras Separacion [cm]
ρ nec ρ adop Refuerzo
[m] [Tn-m] [cm2] Calc. Adop. Calc. Adop.
0 -0.851 0.00146 0.00333 4.16 5.3 5 20 20 Ø10 c/20
2.15 0.21 0.00036 0.00333 4.16 5.3 5 20 20 Ø10 c/20
4.3 -0.851 0.00146 0.00333 4.16 5.3 5 20 20 Ø10 c/20

PARED LATERAL (LARGO = 4.30 [m] ) M11

Distancia b d Una Barra

ρ min ρ max D As
[m] [cm] [cm]
[mm] [cm2]
0 100 17.5 0.002 0.016 10 0.785
2.15 100 17.5 0.002 0.016 10 0.785
4.3 100 17.5 0.002 0.016 10 0.785
Distancia Mu As Nº de Barras Separacion [cm]
ρ nec ρ adop Refuerzo
[m] [Tn-m] [cm2] Calc. Adop. Calc. Adop.
0 -0.916 0.0008 0.002 3.5 4.46 4 25 20 Ø10 c/20
2.15 2.501 0.0022 0.0022 3.86 4.92 4 25 20 Ø10 c/20
4.3 -0.916 0.0008 0.002 3.5 4.46 4 25 20 Ø10 c/20

PARED LATERAL (LARGO = 1.85 [m] ) M22

Distancia b d Una Barra

ρ min ρ max
[m] [cm] [cm] D As
0 100 17.5 0.002 0.016 10 0.785
0.925 100 17.5 0.002 0.016 10 0.785
1.85 100 17.5 0.002 0.016 10 0.785
Distancia Mu As Nº de Barras Separacion [cm]
ρ nec ρ adop Refuerzo
[m] [Tn-m] [cm2] Calc. Adop. Calc. Adop.
0 -0.915 0.0008 0.002 3.5 4.46 4 25 20 2Ø10 c/20
0.925 2.5 0.0022 0.0022 3.85 4.9 4 25 20 2Ø10 c/20
1.85 -0.915 0.0008 0.002 3.5 4.46 4 25 20 2Ø10 c/20
LOSA PISO (LARGO = 4.30 [m] ) M11

Distancia b d Una Barra

ρ min ρ max
[m] [cm] [cm] D As
0 100 17.5 0.00333 0.016 10 0.785
2.15 100 17.5 0.00333 0.016 10 0.785
4.3 100 17.5 0.00333 0.016 10 0.785
Distancia Mu As Nº de Barras Separacion [cm]
ρ nec ρ adop Refuerzo
[m] [Tn-m] [cm2] Calc. Adop. Calc. Adop.
0 -1.533 0.00134 0.00333 5.83 7.43 8 12.5 10 Ø10 c/10
2.15 1.044 0.00091 0.00333 5.83 7.43 8 12.5 10 Ø10 c/10
4.3 -1.533 0.00134 0.00333 5.83 7.43 8 12.5 10 Ø10 c/10

LOSA PISO (LARGO = 4.30 [m] ) M22

Distancia b d Una Barra

ρ min ρ max
[m] [cm] [cm] D As
0 100 17.5 0.00333 0.016 12 1.131
2.15 100 17.5 0.00333 0.016 12 1.131
4.3 100 17.5 0.00333 0.016 12 1.131
Distancia Mu As Nº de Barras Separacion [cm]
ρ nec ρ adop Refuerzo
[m] [Tn-m] [cm2] Calc. Adop. Calc. Adop.
0 -1.533 0.00134 0.00333 5.83 5.15 5 20 20 Ø12 c/20
2.15 1.044 0.00091 0.00333 5.83 5.15 5 20 20 Ø12 c/20
4.3 -1.533 0.00134 0.00333 5.83 5.15 5 20 20 Ø12 c/20

DISEÑO DE COLUMNAS:

Condiciones de Diseño:

f'c = 210.00 [kg/cm2]

fy = 4200.00 [kg/cm2]

Esfuerzo Columna (Flexo-compresion)

Mu = 1248.00 [kg-m]
Pu = 81616.00 [kg]
φ= 0.70

Dismensiones columna:

Seccion: b X h : 30 X 30 [cmXcm]
Recubrimirnto = 2.50 [cm]
Peralte: h - rec. = 30 - 2.5 = 27.50 [cm]
Longitud Elemento = 2.20 [m]
 Mu
Caluclo de la Excentricidad: e=
Pu
e = 1248/81616*100 = 1.53 [cm]

 h
e' = e +  d − 
 2
e' = 14.03 [cm]
   e 
 Pu + 0.50 
b *h * f 'c   d − d'
Calculo de la Cuantia: ρ =  −  * 
 ϕ 3* h * e
.   b * d * fy 
+ 118
 d 2   

ρ= -0.003590 < ρ min = 0.01

ρ= 0.01000 (Cuantia Asumida)

Calculo de la Armadura de la Columna:

As = ρ*b*h = 9.00 [cm2]

Usando barras de Ø : 12 [mm] As = 1.13 [cm2] ( una barra )

No barras = 9/1.13 = 7.96 → Nº b = 8 = 8 (Adoptado)

As neto = 9.04 [cm2]

Disponer constructivamente Refuerzo: Usar 8 Ø12 mm

DISEÑO DE VIGAS:

Condiciones de Diseño:

f'c = 210.00 [kg/cm2]

fy = 4200.00 [kg/cm2]

Esfuerzo en las Vigas (Flexion)

Viga de Apoyo:

Mu = 1213.00 [kg-m] (Tramo)

Mu = 961.00 [kg-m] (Apoyo)

Viga de Riostra:
 Mu = 826.00 [kg-m] (Tramo)
Mu = 2014.00 [kg-m] (Apoyo)

Dismensiones Vigas:

Viga de Apoyo:
Seccion: b X h : 25 X 30 [cmXcm]
Recubrimirnto = 2.50 [cm]
Peralte: h - rec. = 30 - 2.5 = 27.50 [cm]
Longitud Elemento = 4.10 [m]
Viga de Riostra:
Seccion: b X h : 25 X 30 [cmXcm]
Recubrimirnto = 2.500 [cm]
Peralte: h - rec. = 30 - 2.5 = 27.50 [cm]
Longitud Elemento = 4.10 [m]

Calculo de la cuantia necesaria:

f 'c  2.36 * Mu 
ρ nec = 1 − 1 − 2

118
. * fy  0.9 * f ' c * b * d 

Viga de Apoyo:
ρ nec = 0.00173

14 ρ min = 14/4200 = 0.00333

ρ min = →
fy

Cuantia balanceada:

f ' c  6090 
ρ b = 0.85 * β 1 *  
fy  6090 + fy 

ρ b = 0.02138

Donde:

β1 =
1470 − f ' c
1470
[
; para; f ' c ≥ 280 Kg / cm 2 ]
[
β 1 = 0.85; para; f ' c < 280 Kg / cm 2 ]

ρ max = 0.75* ρ b ρ max = 0.75*0.02138 = 0.01604

Comprobando:

ρ min = 0.00333
ρ max = 0.01604
ρ nec = 0.00173

0.00333 < 0.00173 < 0.01604 corregir

VIGA DE APOYO
 b= 25.00 [cm]
h= 30.00 [cm]
rec = 2.50 [cm]
d= 27.50 [cm]

MOMENTO [kg-m] ρ nec ρ (Adoptado) As [cm2]

Tramo Apoyo Tramo Apoyo Tramo Apoyo Tramo Apoyo
1213.00 961.00 0.00173 0.00137 0.00333 0.00333 2.29 2.29

Ø [mm] As [cm2] N° DE BARRAS N° DE BARRAS DISTRIBUCION

Una Barra Tramo Apoyo Tramo Apoyo Tramo Apoyo
12 1.13 3.00 3.00 3.00 3.00 3 Ø12 3 Ø12

VIGA DE RIOSTRA
b= 25.00 [cm]
h= 30.00 [cm]
rec = 2.50 [cm]
d= 27.50 [cm]

MOMENTO [kg-m] ρ nec ρ (Adoptado) As [cm2]

Tramo Apoyo Tramo Apoyo Tramo Apoyo Tramo Apoyo
826.00 2014.00 0.00117 0.00292 0.00333 0.00333 2.29 2.29

Ø [mm] As [cm2] N° DE BARRAS N° DE BARRAS DISTRIBUCION

Una Barra Tramo Apoyo Tramo Apoyo Tramo Apoyo
12.00 1.13 3.00 3.00 3.00 3.00 3 Ø12 3 Ø12
18.- DISEÑO DE ZAPATAS HORMIGON ARMADO
