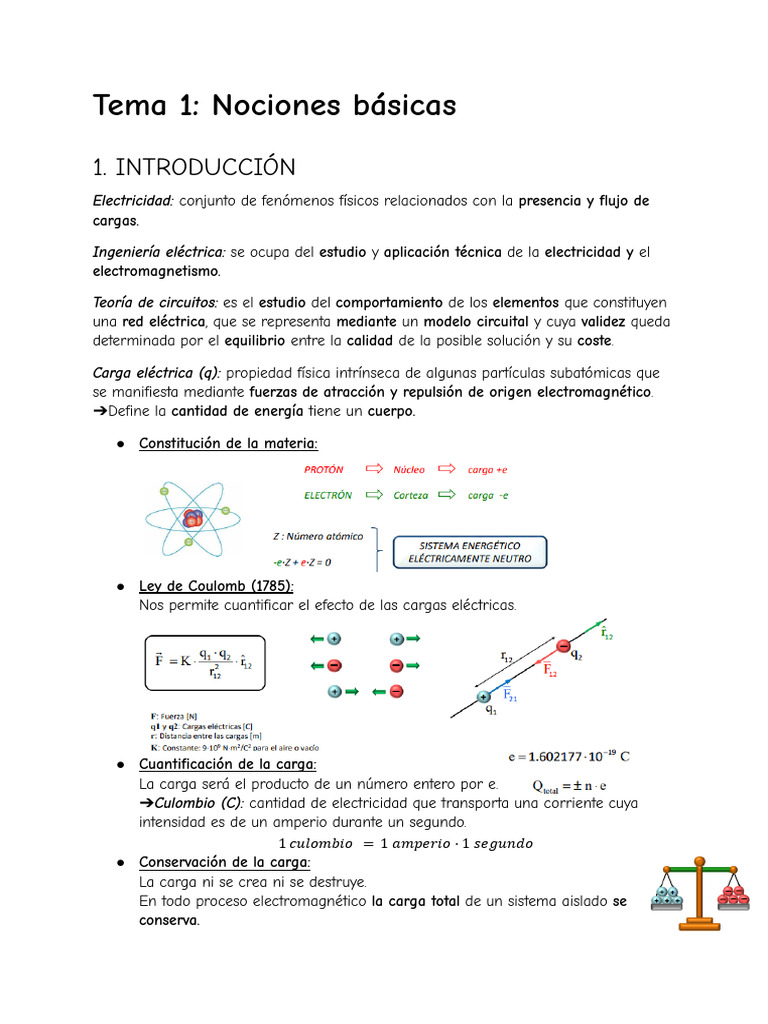

Tema 1: Nociones básicas
1. INTRODUCCIÓN
Electricidad: conjunto de fenómenos físicos relacionados con la presencia y flujo de
cargas.
Ingeniería eléctrica: se ocupa del estudio y aplicación técnica de la electricidad y el
electromagnetismo.
Teoría de circuitos: es el estudio del comportamiento de los elementos que constituyen
una red eléctrica, que se representa mediante un modelo circuital y cuya validez queda
determinada por el equilibrio entre la calidad de la posible solución y su coste.
Carga eléctrica (q): propiedad física intrínseca de algunas partículas subatómicas que
se manifiesta mediante fuerzas de atracción y repulsión de origen electromagnético.
➔Define la cantidad de energía tiene un cuerpo.
● Constitución de la materia:
● Ley de Coulomb (1785):
Nos permite cuantificar el efecto de las cargas eléctricas.
● Cuantificación de la carga:
La carga será el producto de un número entero por e.
➔Culombio (C): cantidad de electricidad que transporta una corriente cuya
intensidad es de un amperio durante un segundo.
1 𝑐𝑢𝑙𝑜𝑚𝑏𝑖𝑜 = 1 𝑎𝑚𝑝𝑒𝑟𝑖𝑜 · 1 𝑠𝑒𝑔𝑢𝑛𝑑𝑜
● Conservación de la carga:
La carga ni se crea ni se destruye.
En todo proceso electromagnético la carga total de un sistema aislado se
conserva.
2. CLASES DE CIRCUITOS
Circuito eléctrico: es un sistema físico donde circula la corriente eléctrica y se generan
campos electromagnéticos. Tiene puntos llamados terminales, donde se pueden aplicar
señales eléctricas o medir respuestas. Se puede representar usando elementos ideales
(como resistencias, capacitores e inductores) que siguen las leyes de conservación de
la carga y la energía, estableciendo relaciones entre voltajes y corrientes.
➔Ecuaciones de definición: expresión que define 2 magnitudes fundamentales con una
magnitud característica del circuito. (Ej: Ley de Ohm).
Sistema de Energía Eléctrica (SEE): conjunto de elementos que constituyen una red
eléctrica y cuya función es generar, transportar y distribuir la energía eléctrica hasta
los usuarios, bajo ciertas condiciones y requerimientos, incluyendo el equipo asociado,
conectado a la misma.
Clasificación de circuitos:
● Tipo de parámetros:
○ Concentrados: los componentes están agrupados en un espacio pequeño
y se conectan entre sí con cables ideales (sin resistencia ni pérdida).
○ Distribuidos: son aquellos en los que las dimensiones del circuito son
“comparables” con la longitud de onda de las señales que procesan.
● Variabilidad en el tiempo:
○ Invariable: cuando la señal de entrada se retrasa o adelanta en el
tiempo, la salida también se retrasa o adelanta de la misma manera, sin
cambiar su forma.
○ Variable: cuando un circuito es variante con el tiempo, se representa
mediante ecuaciones diferenciales cuyos coeficientes son funciones del
tiempo.
● Tipo de componentes:
○ Estáticos: solo hay resistencias → ecuaciones algebráicas.
○ Dinámicas: hay condensadores, bobinas…→ ecuaciones
integro-diferenciales.
● Linealidad: un circuito es lineal si, y sólo si, satisface las propiedades de
homogeneidad y superposición para cualquier señal de excitación.
○ Homogeneidad: si la señal de excitación se multiplica por una constante
de proporcionalidad (K), entonces la respuesta también se ve multiplicada
por ella .
○ Superposición: la sumatoria de las señales de excitación individuales
producirá la sumatoria de las señales de respuesta.
Tipos:
○ Circuitos Lineales: aquellos en los que se cumple el principio de
linealidad (homogeneidad y superposición).
○ Circuitos Cuasilineales: cumplen el principio de linealidad sólo en un
determinado margen de funcionamiento (en valores determinados).
○ Circuitos No Lineales: no cumplen el principio de linealidad (falla la
homogeneidad y/o la superposición).
● Señal de excitación:
○ Continua: circuito en el que la señal de excitación es unidireccional, es
decir, solo toma valores con un signo (+ ó -) o cero.
○ Alterna: Circuito en el que la señal de excitación es bidireccional, es decir,
toma valores con ambos signos y cero.
● Tipo de respuestas:
Si se modifica la señal de entrada de un circuito o la forma en que están
conectados sus componentes, la salida también cambia.
Este cambio ocurre en dos fases o periodos de tiempo, que generan diferentes
tipos de respuesta en el circuito:
○ Respuesta transitoria: se produce inmediatamente después del cambio en
la entrada, y, durante este periodo, las corrientes y voltajes van
ajustándose desde su estado inicial hasta alcanzar un estado estable.
○ Respuesta estacionaria o permanente: es la que se corresponde con el
comportamiento del circuito una vez alcanzados los valores finales, es
decir, una vez finalizado el régimen transitorio.
La respuesta transitoria se obtiene de la
solución homogénea de la ecuación del
circuito, mientras que la respuesta en
régimen permanente se encuentra con la
solución particular.
3. ANÁLISIS Y SÍNTESIS DE CIRCUITOS
Los ejercicios que estudiaremos se basarán en:
Análisis: se trata de crear métodos para predecir cómo funcionará un circuito eléctrico.
Para hacerlo, se analiza cómo responde el circuito con base en la señal de entrada y
en la manera en que están conectados sus componentes.
Síntesis: se trata de diseñar la estructura de una red con base en la información de
entrada y la respuesta que se espera obtener.
4. VARIABLES ELÉCTRICAS BÁSICAS. SÍMBOLOS Y
UNIDADES
Magnitud física: es una propiedad de un fenómeno, cuerpo o sustancia que puede
identificarse cualitativamente y medirse cuantitativamente con uno o dos valores.
Unidades básicas o de base (fundamentales): son cantidades estandarizadas de una
magnitud física basadas en un patrón.
Unidades derivadas: son las determinadas a partir de la composición de otras unidades
fundamentales.
4.1. INTENSIDAD (i)
Intensidad de corriente: cantidad de carga eléctrica que atraviesa la sección de un
conductor por unidad de tiempo.
➔ Medida de la intensidad (i):
4.2. TENSIÓN, VOLTAJE, DIFERENCIA DE POTENCIAL (v)
Tensión eléctrica 𝑉𝐴𝐵: es el trabajo por unidad de carga que hay que realizar para
trasladar una carga de ‘B’ a ‘A’.
Va del punto de más potencial al de menor potencial.
➔ Medida del voltaje (v):
4.3. POTENCIA (P)
Potencia (P): Cantidad de energía intercambiada (absorbida o suministrada) por
unidad de tiempo.
➔ Ecuación del Balance de Potencias: indica que la suma algebraica de las potencias
en un circuito eléctrico debe ser cero en todo momento (Principio de Conservación de
la Energía).
➔ Medida de la potencia (P):
4.4. ENERGÍA (w)
Energía eléctrica: es la que se genera por una diferencia de voltaje y permite el flujo
de corriente a través de un conductor.
5. REFERENCIAS DE POLARIDAD
Son convenios que se adoptan con la intención de unificar criterios respecto a los
signos de las magnitudes eléctricas, las cuales no se ven afectadas por la elección de
los mismos.
6. LEYES DE KIRCHHOFF
6.1. PRIMERA LEY: LEY DE KIRCHHOFF DE CORRIENTES (LKC)
La suma algebraica de las corrientes que inciden en cualquier nudo es cero.
➔ Consideramos las corrientes entrantes positivas y las salientes negativas.
La suma de las corrientes que entran en un nudo es igual a la suma de las corrientes
que salen de él (Principio de Conservación de la Carga).
6.2. SEGUNDA LEY: LEY DE KIRCHHOFF DE TENSIONES (LKT)
La suma algebraica de las tensiones a lo largo de una trayectoria cerrada es cero
(Principio de Conservación de la Energía).
➔ Consideramos el sentido horario como positivo y el antihorario como negativo.
