Universidad Distrital Francisco José de Caldas

Departamento de ingeneria de sistemas

Facultad de ingenieria
Fundamentos de redes de la comunicación

LABORATORIO 2: DIRECCIONAMIENTO VLSM y DESPLIEGUE DHCP

Laura Daniela Muñoz Ipus - Code: 20221020022

Andrés Felipe Ruiz Vasallo - Code: 20231020146
Guiovany Alexander Castañeda - Code: 20231020036

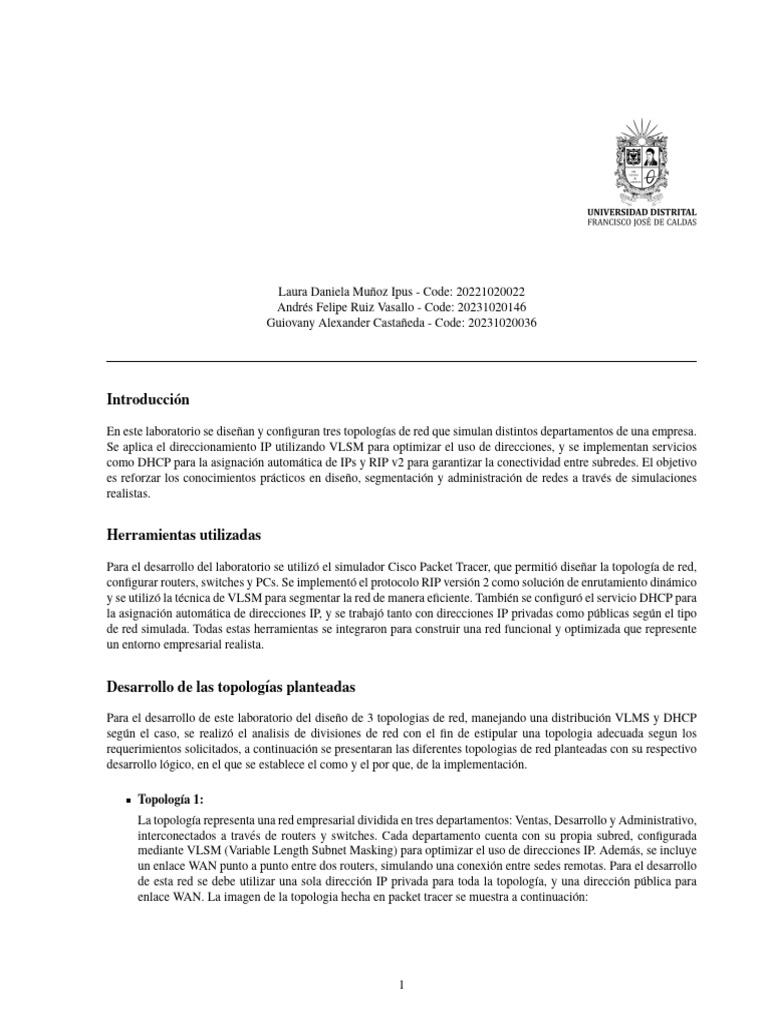

Introducción
En este laboratorio se diseñan y configuran tres topologı́as de red que simulan distintos departamentos de una empresa.
Se aplica el direccionamiento IP utilizando VLSM para optimizar el uso de direcciones, y se implementan servicios
como DHCP para la asignación automática de IPs y RIP v2 para garantizar la conectividad entre subredes. El objetivo
es reforzar los conocimientos prácticos en diseño, segmentación y administración de redes a través de simulaciones
realistas.

Herramientas utilizadas
Para el desarrollo del laboratorio se utilizó el simulador Cisco Packet Tracer, que permitió diseñar la topologı́a de red,
configurar routers, switches y PCs. Se implementó el protocolo RIP versión 2 como solución de enrutamiento dinámico
y se utilizó la técnica de VLSM para segmentar la red de manera eficiente. También se configuró el servicio DHCP para
la asignación automática de direcciones IP, y se trabajó tanto con direcciones IP privadas como públicas según el tipo
de red simulada. Todas estas herramientas se integraron para construir una red funcional y optimizada que represente
un entorno empresarial realista.

Desarrollo de las topologı́as planteadas

Para el desarrollo de este laboratorio del diseño de 3 topologias de red, manejando una distribución VLMS y DHCP
según el caso, se realizó el analisis de divisiones de red con el fin de estipular una topologia adecuada segun los
requerimientos solicitados, a continuación se presentaran las diferentes topologias de red planteadas con su respectivo
desarrollo lógico, en el que se establece el como y el por que, de la implementación.

Topologı́a 1:
La topologı́a representa una red empresarial dividida en tres departamentos: Ventas, Desarrollo y Administrativo,
interconectados a través de routers y switches. Cada departamento cuenta con su propia subred, configurada
mediante VLSM (Variable Length Subnet Masking) para optimizar el uso de direcciones IP. Además, se incluye
un enlace WAN punto a punto entre dos routers, simulando una conexión entre sedes remotas. Para el desarrollo
de esta red se debe utilizar una sola dirección IP privada para toda la topologı́a, y una dirección pública para
enlace WAN. La imagen de la topologia hecha en packet tracer se muestra a continuación:

1
Figura 1: Topologı́a de una red empresarial dividida en tres departamentos, con una sola dirección IP y una dirección
publica para el enlace WAN

Teniendo en cuenta la información anterior se desarrolló una tabla en la cual contiene información detallada de
la IP, mascaras, broadcast y otras caracteristicas de direccionamiento.

Subred Dirección de Subred Máscara Dirección Inicial Dirección Final Broadcast

Departamento de Ventas 192.168.0.0 255.255.255.192 (/26) 192.168.0.1 192.168.0.62 192.168.0.63
Departamento de Desarrollo 192.168.0.64 255.255.255.192 (/26) 192.168.0.65 192.168.0.126 192.168.0.127
Departamento Administrativo 192.168.0.128 255.255.255.224 (/27) 192.168.0.129 192.168.0.158 192.168.0.159
Enlace WAN 192.168.0.160 255.255.255.252 (/30) 192.168.0.161 192.168.0.162 192.168.0.163

Cuadro 1: Tabla de Subredes utilizando VLSM

Topologı́a 2:
En la capa 2 se utilizaron varios switches 2950T-24. En la área de gestión se utilizaron dos switches debido a que
hay muchos dispositivos y cada switch solo posee 24 puertos de entrada. En la área de producción se manejó un
switch para los diferentes dispositivos de esta área. Para hacer un enlace de datos entre las dos áreas se utilizó un
switch central que se conecta al router que es el núcleo de la red. (Casey, 2023)

La red está compuesta por tres LANs principales (Ciencias, Idiomas y Tecnologı́a), interconectadas mediante
tres routers (Router0, Router1 y Router2). Cada LAN se conecta a su respectivo router a través de un switch. Los
routers están conectados entre sı́ mediante enlaces seriales configurados con subredes pequeñas mediante VLSM
(/30), optimizando ası́ el uso de direcciones IP.

2
 Figura 2: Topologı́a de red

Subred Dirección de Subred Máscara Dirección Inicial Dirección Final Broadcast

Red Ciencia 10.0.0.0 255.255.255.128 (/25) 10.0.0.1 10.0.0.126 10.0.0.127
Red Tecnologı́a 10.0.0.128 255.255.254.0 (/23) 10.0.0.129 10.0.1.254 10.0.1.255
Red Idiomas 10.0.2.0 255.255.255.0 (/24) 10.0.2.1 10.0.2.254 10.0.2.255
Enlace R0-R1 10.0.10.0 255.255.255.252 (/30) 10.0.10.1 10.0.10.2 10.0.10.3
Enlace R1-R2 10.0.10.4 255.255.255.252 (/30) 10.0.10.5 10.0.10.6 10.0.10.7

Cuadro 2: Direcciones IP por subred en la topologı́a

Topologı́a 3:
Para la implementación de esta toopologı́a de 5 departamentos conectados entre si por medio de red privada a
excepcion de los router, lo primero a tener en cuenta son las especificaciones y requerimientos solicitados, los
cuales son:

1. Departamento Marketing tiene un crecimiento anual de 5

2. Departamento Administrativo tiene un crecimiento anual de 7
3. Departamento Ventas tiene un crecimiento anual de 10
4. Departamento Desarrollo tiene un crecimiento anual de 15

Dada esta información, lo primero que se realizó fue estipular en cifra exacta el crecimiento de los host de cada
departamento y la mascara necesaria:

3
 Cuadro 3: Asignación de subredes considerando crecimiento futuro

Departamento Hosts actuales Crecimiento anual Hosts Necesarios Subred necesaria Máscara CIDR
Desarrollo 1035 15 % 1191 2048 /21
Marketing 775 5% 814 1024 /22
Administrativo 333 7% 357 512 /23
Ventas 255 10 % 281 512 /23
Nómina 63 0% 63 128 /25

Una vez estipulada la cantidad aproximada de host totales por departamentos. Aplicamos Variable Length Subnet
Masking (VLSM) para asignar rangos de direcciones IP a cada subred según el número de hosts requeridos,
optimizando el uso del espacio IP proporcionado:

Subred Dept Dirección de Red Máscara CIDR Inicial Final Broadcast

1 Desarrollo 177.135.0.0 255.255.248.0 /21 177.135.0.1 177.135.7.254 177.135.7.255
2 Marketing 177.135.8.0 255.255.252.0 /22 177.135.8.1 177.135.11.254 177.135.11.255
3 Administrativo 177.135.12.0 255.255.254.0 /23 177.135.12.1 177.135.13.254 177.135.13.255
4 Ventas 177.135.14.0 255.255.254.0 /23 177.135.14.1 177.135.15.254 177.135.15.255
5 Nómina 177.135.16.0 255.255.255.128 /25 177.135.16.1 177.135.16.126 177.135.16.127
6 WAN 177.135.16.128 255.255.255.252 /30 177.135.16.129 177.135.16.130 177.135.16.131

Cuadro 4: Tabla de subredes aplicando VLSM con crecimiento incluido

Configuración en packet tracer

Para implementar la topologı́a 3 del laboratorio, se utilizó el simulador Cisco Packet Tracer. Se llevaron a cabo
las siguientes actividades:

• Se colocaron dos routers interconectados a través de una interfaz serial que simula el enlace WAN.
• A cada uno de los routers se le conectaron switches, y a estos, los dispositivos finales de cada departamento.
• Se asignaron direcciones IP a cada interfaz de router y a cada dispositivo final, siguiendo el esquema de
direccionamiento obtenido mediante VLSM.
• Se configuraron las puertas de enlace predeterminadas en cada host, de acuerdo con la dirección IP de
la interfaz del router correspondiente a cada subred.
• Se realizó la prueba de conectividad mediante comandos ping entre dispositivos de diferentes subredes
para validar la correcta configuración.
• Se verificó la tabla de rutas de los routers para confirmar que conocı́an todas las redes del sistema, ya sea
por conexión directa o mediante enrutamiento dinámico.

Configuración del servicio DHCP

Con el objetivo de automatizar la asignación de direcciones IP a los dispositivos finales de cada departamento, se
implementó el protocolo en los routers. Esto permitió asignar de forma dinámica IPs, máscara de subred, puerta
de enlace y servidor DNS a cada host conectado.
Para cada subred definida mediante VLSM, se creó un pool DHCP especı́fico, configurado directamente en el
router correspondiente.
Además, para evitar que el router asigne su propia dirección IP (gateway) a otro host, se excluyó manualmente
esta IP del rango dinámico.
Este procedimiento se repitió para cada subred (Desarrollo, Administrativo, Ventas, Nómina), modificando el
nombre del pool, la red y la puerta de enlace según los datos calculados en la tabla de VLSM.
De esta manera, todos los dispositivos reciben su configuración de red automáticamente al conectarse, mejorando
la escalabilidad y facilidad de administración de la red.

4
 Figura 3: Topologı́a 3

Conclusión
La realización de este laboratorio permitió aplicar de manera práctica los conceptos fundamentales del direcciona-
miento IP mediante VLSM y la configuración del protocolo DHCP. A través de la implementación de las diferentes
topologı́as propuestas, se logró diseñar una red eficiente, segmentada y funcional, optimizando el uso del espacio de
direcciones y asegurando la conectividad entre todas las subredes.
El uso de Packet Tracer facilitó la simulación y validación de cada configuración, permitiendo comprobar el correcto
funcionamiento del direccionamiento y la propagación de rutas entre routers. Asimismo, la configuración de pools
DHCP para cada subred agilizó la asignación de parámetros de red a los dispositivos finales, lo cual es fundamental en
redes reales de mediano o gran tamaño.
En resumen, este laboratorio reforzó el conocimiento teórico adquirido en clase y permitió desarrollar habilidades
prácticas esenciales para el diseño, implementación y administración de redes computacionales.

Archivos packet tracer

En el siguiente enlace de onedrive se encuentran las tres topologias de red hechas en packet tracer

Enlace a las topologı́as de red en Packet Tracer

Referencias
Gaona, P. (2025). VLMS [Presentación por diapositivas]. Universidad Distrital Francisco José de Caldas.
