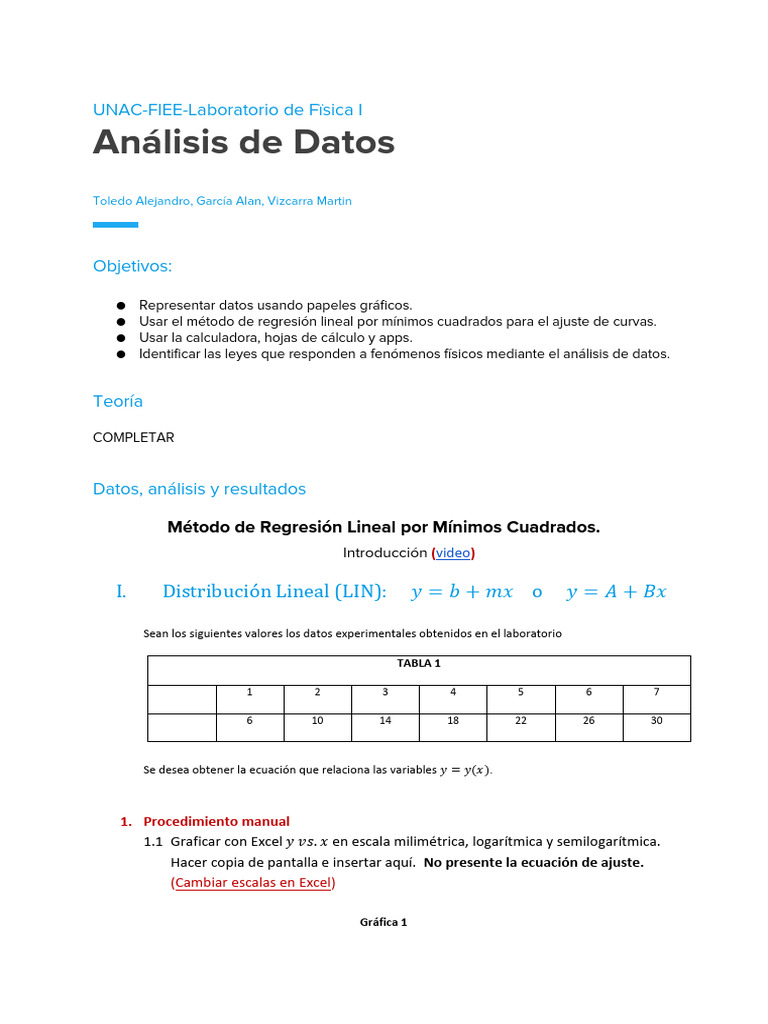

UNAC-FIEE-Laboratorio de Fïsica I
Análisis de Datos
Toledo Alejandro, García Alan, Vizcarra Martin
Objetivos:
● Representar datos usando papeles gráficos.
● Usar el método de regresión lineal por mínimos cuadrados para el ajuste de curvas.
● Usar la calculadora, hojas de cálculo y apps.
● Identificar las leyes que responden a fenómenos físicos mediante el análisis de datos.
Teoría
COMPLETAR
Datos, análisis y resultados
Método de Regresión Lineal por Mínimos Cuadrados.
Introducción (video)
I. Distribución Lineal (LIN): 𝑦 = 𝑏 + 𝑚𝑥 o 𝑦 = 𝐴 + 𝐵𝑥
Sean los siguientes valores los datos experimentales obtenidos en el laboratorio
TABLA 1
x 1 2 3 4 5 6 7
y 6 10 14 18 22 26 30
Se desea obtener la ecuación que relaciona las variables 𝑦 = 𝑦(𝑥).
1. Procedimiento manual
1.1 Graficar con Excel 𝑦 𝑣𝑠. 𝑥 en escala milimétrica, logarítmica y semilogarítmica.
Hacer copia de pantalla e insertar aquí. No presente la ecuación de ajuste.
(Cambiar escalas en Excel)
Gráfica 1
inserte gráfico inserte gráfico inserte gráfico
Escala milimétrica Escala logarítmica Escala semilogarítmica
1.2 ¿Qué concluye de sus gráficas?
Responder
1.3 Ajuste los puntos usando el método de Regresión Lineal por Mínimos Cuadrados (RLMC).
Complete la Tabla 1. (Método de mínimos cuadrados)(Graficar con Excel)(Ecuación de
correlación) (Coeficiente de correlación con Excel)
TABLA 2
n 𝑥 𝑦 𝑥𝑦 𝑥2 𝑦2
1 1 6
2 2 10
3 3 14
4 4 18
5 5 22
6 6 26
7 7 30
Σ
1.4 Calcule:
𝑛∙𝛴𝑥𝑦−𝛴𝑥∙𝛴𝑦
Pendiente: 𝑚= = ______ ; Intercepto: 𝑏=
𝑛∙𝛴𝑥 2 −(𝛴𝑥)2
𝛴𝑦−𝑚∙𝛴𝑥
= ______
𝑛
Coeficiente de correlación: 𝑟=
𝑛∙𝛴𝑥𝑦−𝛴𝑥∙𝛴𝑦
= __
√{𝑛∙𝛴𝑥 2 −(𝛴𝑥)2 }{𝑛∙𝛴𝑦 2 −(𝛴𝑦)2 }
1.5 Escriba la ecuación ajustada 𝑦 = 𝑦(𝑥) y su coeficiente de correlación:
Ecuación Ajustada Coeficiente de correlación
2. Use calculadora científica (Regresión con calculadora)
2.1 Borre la memoria estadística: Shift 🡪 Setup 🡪 🞃 🡪 STAT 🡪 OFF
2.2 Seleccione el tipo regresión: MODE 🡪 STAT 🡪 A+BX 🡪 tipear los valores 𝑥 e 𝑦 🡪 AC
2.3 SHIFT 🡪 STAT (Tecla 1) 🡪 Reg 🡪 A 🡪 =
2.4 SHIFT 🡪 STAT (Tecla 1) 🡪 Reg 🡪 B 🡪 =
2.5 SHIFT 🡪 STAT (Tecla 1) 🡪 Reg 🡪 𝑟 🡪 =
2.6 Escriba la ecuación ajustada y su coeficiente de correlación:
Ecuación Ajustada Coeficiente de correlación
3. Use EXCEL
Procedimiento para graficar con Excel
3.1 Tipear los valores de x e y en dos columnas.
3.2 Sombrear los datos de las dos columnas.
3.3 Insertar 🡪 Gráficos 🡪 Dispersión
3.4 Coloque el Título de la gráfica.
3.5 Haga click derecho sobre un punto de la gráfica.
3.6 Seleccione agregar línea de tendencia.
3.7 Seleccione línea de tendencia Lineal, presentar la ecuación y presentar el valor de R en el
gráfico.
3.8 Insertar AQUÏ la gráfica con la distribución de puntos, la línea de tendencia y el coeficiente de
correlación.
Gráfica 2
inserte gráfico
4. Use Venier Graphical Analysis (Tutorial 1 , Tutorial 2 )
Gráfica 3
inserte gráfico
5. Comentarios
5.1 ¿Se corresponden los resultados obtenidos en las tres secciones anteriores?
Responder
II. Distribución Potencial (PWR): 𝑦 = 𝑘𝑥 𝑛 o 𝑦 = 𝐴𝑥 𝐵
Sean los siguientes valores los datos experimentales obtenidos en el laboratorio
TABLA 3
x 0.5 4.0 8.0 12.0 15.0 18.0 22.0
y 0.4 19.2 80.4 176.4 273.6 392.5 584.4
Se desea obtener la ecuación que relaciona las variables 𝑦 = 𝑦(𝑥).
1. Procedimiento manual
1.1 Graficar con Excel 𝑦 𝑣𝑠. 𝑥 en escala milimétrica, logarítmica y semilogarítmica. Hacer copia de
pantalla e insertar aquí. No presente la ecuación de ajuste.
Gráfica 3
inserte gráfico inserte gráfico inserte gráfico
Escala milimétrica Escala logarítmica Escala semilogarítmica
1.2 ¿Qué concluye de sus gráficas?
Responder
1.3 Ajuste los puntos usando el método de Regresión Lineal por Mínimos Cuadrados (RLMC).
Complete la Tabla 2.
Se sabe que:
𝑦 = 𝐴𝑥 𝐵
𝑙𝑜𝑔 𝑙𝑜𝑔 𝑦 =𝑙𝑜𝑔 𝑙𝑜𝑔 𝐴 + 𝐵 𝑙𝑜𝑔𝑥
𝑌 =𝑏+𝑚𝑋
Esto significa que se puede aplicar el método de RLMC, para las nuevas variables 𝑋 e 𝑌. Para lo cual se
hace necesario completar la siguiente tabla:
TABLA 4
Datos Complete la tabla con 4 decimales como mínimo
n x y X =logx Y =logy XY X2 Y2
1 0.5 0.4
2 4.0 19.2
3 8.0 80.4
4 12.0 176.4
5 15.0 273.6
6 18.0 392.5
7 22.0 584.4
Σ
1.4 Calcule:
𝑛∙𝛴𝑋𝑌−𝛴𝑋∙𝛴𝑌 𝛴𝑌−𝑚∙𝛴𝑋
Pendiente: 𝑚= = ______ ; Intercepto: 𝑏= = ______
𝑛∙𝛴𝑋 2 −(𝛴𝑋)2 𝑛
Coeficiente de correlación: 𝑟=
𝑛∙𝛴𝑋𝑌−𝛴𝑋∙𝛴𝑌
=_
√{𝑛∙𝛴𝑋 2 −(𝛴𝑋)2 }{𝑛∙𝛴𝑌 2 −(𝛴𝑌)2 }
Use formulas RLMC b= m=
Truncar (2 cifras signific.) A =10b= B=m=
1.5 Escriba la ecuación ajustada 𝑦 = 𝑦(𝑥) y su coeficiente de correlación:
Ecuación Ajustada Coeficiente de correlación
2. CALCULADORA CIENTÍFICA
Use calculadora científica
2.1 Borre la memoria estadística: Shift 🡪 Setup 🡪 🞃 🡪 STAT 🡪 OFF
2.2 Seleccione el tipo regresión: MODE 🡪 STAT 🡪 𝐴 ∙ 𝑋 ⋀ 𝐵 🡪 tipear los valores X e Y 🡪 AC
2.3 SHIFT 🡪 STAT (Tecla 1) 🡪 Reg 🡪 A 🡪 =
2.4 SHIFT 🡪 STAT (Tecla 1) 🡪 Reg 🡪 B 🡪 =
2.5 SHIFT 🡪 STAT (Tecla 1) 🡪 Reg 🡪 𝑟 🡪 =
2.6 Escriba la ecuación ajustada y su coeficiente de correlación:
Ecuación Ajustada Coeficiente de correlación
3. Use EXCEL
Procedimiento para graficar con Excel
3.1 Tipear los valores de x e y en dos columnas.
3.2 Sombrear los datos de las dos columnas.
3.3 Insertar 🡪 Gráficos 🡪 Dispersión
3.4 Coloque el Título de la gráfica.
3.5 Haga click derecho sobre un punto de la gráfica.
3.6 Seleccione agregar línea de tendencia.
3.7 Seleccione línea de tendencia Potencial, presentar la ecuación y presentar el valor de R en el
gráfico.
3.8 Presente la gráfica con la distribución de puntos, la línea de tendencia y el coeficiente de
correlación.
Gráfica 4.
inserte gráfico
4. Use Venier Graphical Analysis
Gráfica 3
inserte gráfico
5. Comentarios
5.1 ¿Se corresponden los resultados obtenidos en las tres secciones anteriores?
Responder
III. Distribución Exponencial (EXP: 𝑦 = 𝑘𝑒 𝑛𝑥 o 𝑦 =
𝐴𝑒 𝐵𝑥
Sean los siguientes valores los datos experimentales obtenidos en el laboratorio
TABLA 5
x 5 10 15 20 25 30 35
y 167 112 75 51 34 23 15
Se desea obtener la ecuación que relaciona las variables 𝑦 = 𝑦(𝑥).
1. Procedimiento manual
1.1 Graficar con Excel 𝑦 𝑣𝑠. 𝑥 en escala milimétrica, logarítmica y semilogarítmica. Hacer copia de
pantalla e insertar aquí. No presente la ecuación de ajuste. (vídeo: Gráfica de una
función exponencial)
Gráfica 5
inserte gráfico inserte gráfico inserte gráfico
Escala milimétrica Escala logarítmica Escala semilogarítmica
1.2 ¿Qué concluye de sus gráficas?
Responder
1.3 Ajuste los puntos usando el método de Regresión Lineal por Mínimos Cuadrados (RLMC).
Complete la Tabla 2.
Se sabe que:
𝑦 = 𝐴𝑒 𝐵𝑥
𝑙𝑛 𝑙𝑛 𝑦 =𝑙𝑛 𝑙𝑛 𝐴 + 𝐵𝑥 𝑙𝑛 𝑙𝑛 𝑒
𝑌 =𝑏+𝑚𝑥
Esto significa que se puede aplicar el método de RLMC, para las variables 𝑥 e 𝑌. Para lo cual se hace
necesario completar la siguiente tabla:
TABLA 6
Datos Trabaje con 4 decimales como mínimo
n x y Y =lny x.Y x2
1 5 167.58
2 10 112.33
3 15 75.29
4 20 50.47
5 25 33.84
6 30 22.68
7 35 15.20
8 40 10.19
Σ
1.4 Calcule:
𝑛∙𝛴𝑥𝑌−𝛴𝑥∙𝛴𝑌 𝛴𝑌−𝑚∙𝛴𝑥
Pendiente: 𝑚= = ______ ; Intercepto: 𝑏= = ______
𝑛∙𝛴𝑥 2 −(𝛴𝑥)2 𝑛
Coeficiente de correlación: 𝑟=
𝑛∙𝛴𝑥𝑌−𝛴𝑥∙𝛴𝑌
=_
√{𝑛∙𝛴𝑥 2 −(𝛴𝑥)2 }{𝑛∙𝛴𝑌 2 −(𝛴𝑌)2 }
Use formulas RLMC b= m=
b
Truncar (2 cifras signific.) A =e = B=m=
1.5 Escriba la ecuación ajustada 𝑦 = 𝑦(𝑥) y su coeficiente de correlación:
Ecuación Ajustada Coeficiente de correlación
2. CALCULADORA CIENTÍFICA
Use calculadora científica
2.1 Borre la memoria estadística: Shift 🡪 Setup 🡪 🞃 🡪 STAT 🡪 OFF
2.2 Seleccione el tipo regresión: MODE 🡪 STAT 🡪 𝑒 ⋀ 𝑋 🡪 tipear los valores 𝑥 e Y 🡪 AC
2.3 SHIFT 🡪 STAT (Tecla 1) 🡪 Reg 🡪 A 🡪 =
2.4 SHIFT 🡪 STAT (Tecla 1) 🡪 Reg 🡪 B 🡪 =
2.5 SHIFT 🡪 STAT (Tecla 1) 🡪 Reg 🡪 𝑟 🡪 =
2.6 Escriba la ecuación ajustada y su coeficiente de correlación:
Ecuación Ajustada Coeficiente de correlación
3. Use EXCEL
Procedimiento para graficar con Excel
3.1 Tipear los valores de x e y en dos columnas.
3.2 Sombrear los datos de las dos columnas.
3.3 Insertar 🡪 Gráficos 🡪 Dispersión
3.4 Coloque el Título de la gráfica.
3.5 Haga click derecho sobre un punto de la gráfica.
3.6 Seleccione agregar línea de tendencia.
3.7 Seleccione línea de tendencia Exponencial, presentar la ecuación y presentar el valor de R en el
gráfico.
3.8 Presente la gráfica con la distribución de puntos, la línea de tendencia y el coeficiente de
correlación.
Gráfica 6
inserte gráfico
4. Use Venier Graphical Analysis
Gráfica 3
inserte gráfico
5. Comentarios
5.1 ¿Se corresponden los resultados obtenidos en las tres secciones anteriores?
Responder
IV. Resolver
Un experimento consistió en investigar el tiempo para vaciar el recipiente por un orificio en el fondo,
encontrándose que el tiempo depende del tamaño del orificio y de la cantidad de agua que contiene,
obteniéndose los siguientes datos:
TABLA 7
H (cm) 30 10 4 1
D (cm) t (s) t (s) t (s) t (s)
1.5 66 37 22 9
2 37 20 12 5
3 17 9 6 2
5 7 4 2 1
a. Presente todas las gráficas y ecuaciones de 𝑡 = 𝑓(𝐻) en una sola hoja de papel milimetrado,
logarítmico y semilogarítmico, escriba además sus conclusiones. (Como graficar varias curvas
en Excel)
b. Presente todas las gráficas y ecuaciones de 𝑡 = 𝑓(𝐷) en una sola hoja de papel milimetrado,
logarítmico y semilogarítmico, escriba además sus conclusiones.
c. Calcular las ecuaciones de 𝑡 = 𝑓(𝐻, 𝐷).
d. Interpolar el valor de 𝑡 cuando 𝐻 = 20 cm y 𝐷 =4 cm.
e. Extrapolar el valor de 𝑡 cuando 𝐻 = 40 cm y 𝐷 =6 cm.
OBSERVACIÓN:
Hasta aquí se ha trabajado solamente con dos variables, el procedimiento para encontrar
la ecuación que las relaciona se llama regresión simple. Cuando se trata de dos o más
variables de llama regresión múltiple, el problema que sigue es uno de este caso. Ver
vídeo.
Bibliografía
Evidencias
Adjuntar fotos de gráficas en los papeles milimetrado, logarítmico y semilogarítmico, dr la sección IV
a)..
