PONTIFICIA UNIVERSIDAD CATÓLICA DEL PERÚ
FACULTAD DE CIENCIAS E INGENIERÍA
INTRODUCCIÓN AL ANÁLISIS ESTRUCTURAL
Examen 2 – entrega 1
(Primer semestre 2022)
Indicaciones generales: La entrega 1 comenzará a las 8:00 AM y concluirá a las 8:45 AM. Esta parte
se resolverá de forma individual en hojas cuadriculadas o blancas A4. Cada página debe tener los datos
del alumno, su firma y, además, deben estar enumeradas. Colocar su DNI o TI en la primera hoja de la
pregunta.
Cada alumno debe subir UN archivo PDF con el siguiente nombre: “CODIGO PRIMER APELLIDO –
HORARIO-Ex2P1” (por ejemplo: 20281234 Pérez – H601–Ex2P1) a la carpeta de su horario en el
PAIDEIA GENERAL del curso. El archivo se deberá subir hasta las 8:52 AM, y NO se aceptarán
entregas fuera de tiempo ni envíos por correo.

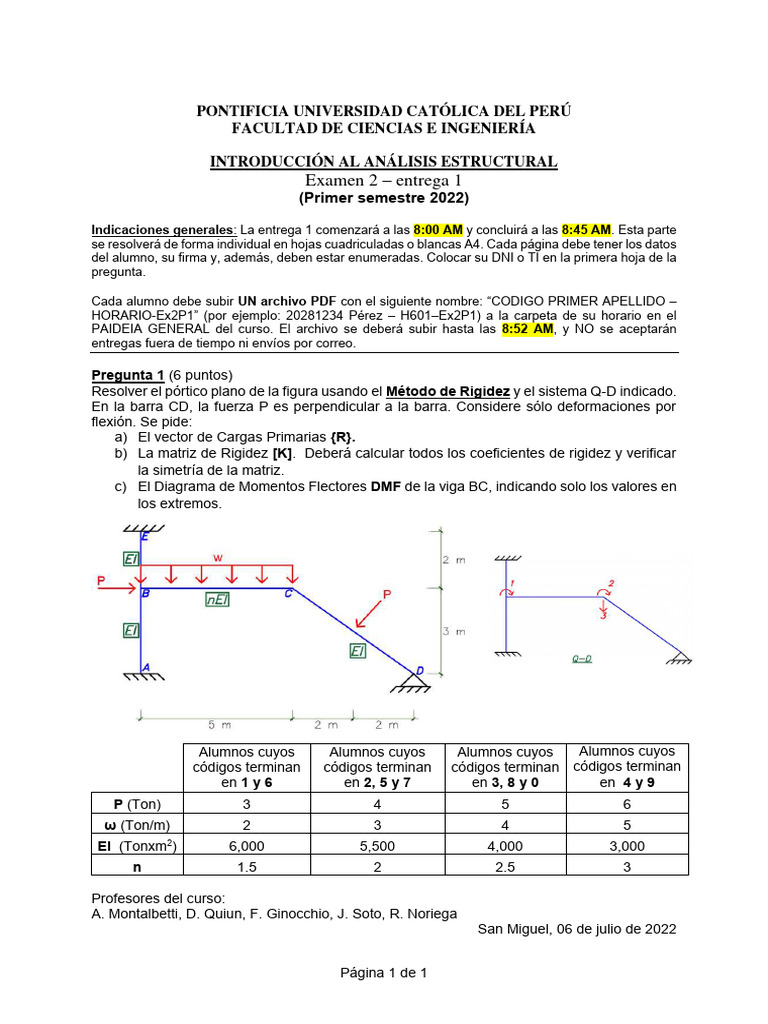

Pregunta 1 (6 puntos)
Resolver el pórtico plano de la figura usando el Método de Rigidez y el sistema Q-D indicado.
En la barra CD, la fuerza P es perpendicular a la barra. Considere sólo deformaciones por
flexión. Se pide:
a) El vector de Cargas Primarias {R}.
b) La matriz de Rigidez [K]. Deberá calcular todos los coeficientes de rigidez y verificar
la simetría de la matriz.
c) El Diagrama de Momentos Flectores DMF de la viga BC, indicando solo los valores en
los extremos.
Alumnos cuyos Alumnos cuyos Alumnos cuyos Alumnos cuyos
códigos terminan códigos terminan códigos terminan códigos terminan
en 1 y 6 en 2, 5 y 7 en 3, 8 y 0 en 4 y 9
P (Ton) 3 4 5 6
ω (Ton/m) 2 3 4 5
EI (Tonxm2) 6,000 5,500 4,000 3,000
n 1.5 2 2.5 3
Profesores del curso:
A. Montalbetti, D. Quiun, F. Ginocchio, J. Soto, R. Noriega
San Miguel, 06 de julio de 2022
Página 1 de 1
PONTIFICIA UNIVERSIDAD CATÓLICA DEL PERÚ
FACULTAD DE CIENCIAS E INGENIERÍA
INTRODUCCIÓN AL ANÁLISIS ESTRUCTURAL
Examen 2 – entrega 2
(Primer semestre 2022)
Indicaciones generales: La entrega 2 comenzará a las 8:52 AM y concluirá a las 9:32 AM. Esta parte
se resolverá de forma individual en hojas cuadriculadas o blancas A4. Cada página debe tener los datos
del alumno, su firma y, además, deben estar enumeradas. Colocar su DNI o TI en la primera hoja de la
pregunta.
Cada alumno debe subir UN archivo PDF con el siguiente nombre: “CODIGO PRIMER APELLIDO –
HORARIO-Ex2P2” (por ejemplo: 20281234 Pérez – H601–Ex2P2) a la carpeta de su horario en el
PAIDEIA GENERAL del curso. El archivo se deberá subir hasta las 9:39 AM, y NO se aceptarán
entregas fuera de tiempo ni envíos por correo.
Pregunta 2 (5 puntos) La siguiente estructura está conformada por cuatro barras tipo pórtico
con rigidez a flexión EI dos de las cuales, AC y CE, son axialmente indeformables, mientras
que las otras dos, BD y DF, tienen rigidez axial EA1. Adicionalmente, la barra CD es un sólido
rígido y la barra BC es tipo armadura con rigidez axial EA2. Despreciar las deformaciones por
corte. Utilizando el método de rigidez y el sistema Q-D indicado, se pide:
a) La fuerza axial en la barra BC.
b) El DMF completo de la barra CD.
c) La rigidez lateral en ton/m.
Sistema Q-D
Alumnos cuyos Alumnos cuyos Alumnos cuyos
códigos terminan códigos terminan códigos terminan
en 1, 4 y 9 en 3, 6 y 7 en 2, 5, 8 y 0
EI (Ton-m2) 8,000 9,000 12,000
EA1 (Ton) 30,000 40,000 50,000
EA2 (Ton) 60,000 80,000 100,000
Profesores del curso:
A. Montalbetti, D. Quiun, F. Ginocchio, J. Soto, R. Noriega
San Miguel, 06 de julio de 2022
Página 1 de 1
PONTIFICIA UNIVERSIDAD CATÓLICA DEL PERÚ
FACULTAD DE CIENCIAS E INGENIERÍA
INTRODUCCIÓN AL ANÁLISIS ESTRUCTURAL
Examen 2 – entrega 3
(Primer semestre 2022)
Indicaciones generales: La entrega 3 comenzará a las 9:39 AM y concluirá a las 10:15 AM. Esta parte
se resolverá de forma individual en hojas cuadriculadas o blancas A4. Cada página debe tener los datos
del alumno, su firma y, además, deben estar enumeradas. Colocar su DNI o TI en la primera hoja de la
pregunta.
Cada alumno debe subir UN archivo PDF con el siguiente nombre: “CODIGO PRIMER APELLIDO –
HORARIO-Ex2P3” (por ejemplo: 20281234 Pérez – H601–Ex2P3) a la carpeta de su horario en el
PAIDEIA GENERAL del curso. El archivo se deberá subir hasta las 10:22 AM, y NO se aceptarán
entregas fuera de tiempo ni envíos por correo.
Pregunta 3 (4.5 puntos) Se debe analizar la estructura mostrada usando el método de rigidez
y el sistema Q-D indicado. CE y DE son barras tipo armadura (EA=ver tabla, α=1.2x10-5/°C),
BE es una viga con efectos únicamente de flexión (EI2 = ver tabla). EF es una barra rígida.
AB es un elemento con deformaciones por flexión y por corte, sin deformaciones axiales, con
E = 2.3x106 t/m2, G=E/2.3, sección 0.3x1.8 m.
Se pide calcular:
A) Cargas de fijación (estado primario) para un aumento de temperatura T en DE (ver
tabla).
B) Cargas de fijación (estado primario) para un asentamiento hacia abajo del apoyo F
(ver tabla).
C) La primera columna de la matriz de rigidez [K].
Alumnos cuyos Alumnos cuyos Alumnos cuyos
códigos terminan códigos terminan códigos terminan
en 0, 1, 2, 3 en 4, 5, 6 en 7, 8, 9
EI2 t-m2 6250 9000 10800
EA ton 72000 63000 54000
T (°C) 40 30 20
en F (m) 0.025 0.035 0.045
Profesores del curso:
A. Montalbetti, D. Quiun, F. Ginocchio, J. Soto, R. Noriega
San Miguel, 06 de julio de 2022
Página 1 de 1
PONTIFICIA UNIVERSIDAD CATÓLICA DEL PERÚ
FACULTAD DE CIENCIAS E INGENIERÍA
INTRODUCCIÓN AL ANÁLISIS ESTRUCTURAL
Examen 2 – entrega 4
(Primer semestre 2022)
Indicaciones generales: La entrega 4 comenzará a las 10:22 AM y concluirá a las 11:00 AM. Esta
parte se resolverá de forma individual en hojas cuadriculadas o blancas A4. Cada página debe tener
los datos del alumno, su firma y, además, deben estar enumeradas. Colocar su DNI o TI en la primera
hoja de la pregunta.
Cada alumno debe subir DOS archivos PDF con el siguiente nombre: “CODIGO PRIMER APELLIDO
– HORARIO-Ex2P#” (por ejemplo: 20281234 Pérez – H601–Ex2P4 y 20281234 Pérez – H601–Ex2P5)
a la carpeta de su horario en el PAIDEIA GENERAL del curso. Los archivos se deberán subir hasta las
11:10 AM, y NO se aceptarán entregas fuera de tiempo ni envíos por correo.
Pregunta 4 (2.5 puntos) En el pórtico mostrado, las columnas AB y CD son de 0.40 m x 0.40 m,
la viga BC de 0.25 m x 0.60 m, cuyo material tiene E=2x106 ton/m2. La barra BD tiene una rigidez
axial EA = 8x103 ton. Resolver por el método de flexibilidad, utilizando como redundante la
fuerza axial en la barra BD (positiva en tracción). Despreciar las deformaciones por fuerza cortante
y fuerza axial en las columnas y en la viga. Se pide:
a) Calcular la fuerza en la barra BD.
b) Dibujar el diagrama de momentos flectores del pórtico. Acotar solo los momentos en los
extremos.
Alumnos cuyos Alumnos cuyos Alumnos cuyos
códigos terminan códigos terminan códigos terminan
en 1,4,6 y 9 en 2, 5 y 7 en 3, 8 y 0
P (Ton) 6 9 12
w (Ton/m) 2 3 4
H (m) 2.7 3.3 3.6
L (m) 3.6 4.4 4.8
Página 1 de 2
Pregunta 5 (2 puntos) En la armadura de la figura:
a) Graficar la línea de influencia de la fuerza axial en la barra CF. La carga unitaria circula
por la brida superior EFG. Deben justificarse las ordenadas.
b) Para el tren de cargas mostrado, que circula de derecha a izquierda, determinar el
máximo valor absoluto de la fuerza axial en la barra CF y la posición del tren de cargas
que lo produce.
Alumnos cuyos Alumnos cuyos Alumnos cuyos
códigos terminan en códigos terminan en códigos terminan en
1, 5 y 9 0, 2 y 6 3, 4, 7 y 8
P1 (Ton) 3.5 4.5 5.5
P2 (Ton) 6.0 8.0 10.0
Profesores del curso:
A. Montalbetti, D. Quiun, F. Ginocchio, J. Soto, R. Noriega
San Miguel, 06 de julio de 2022
Página 2 de 2
