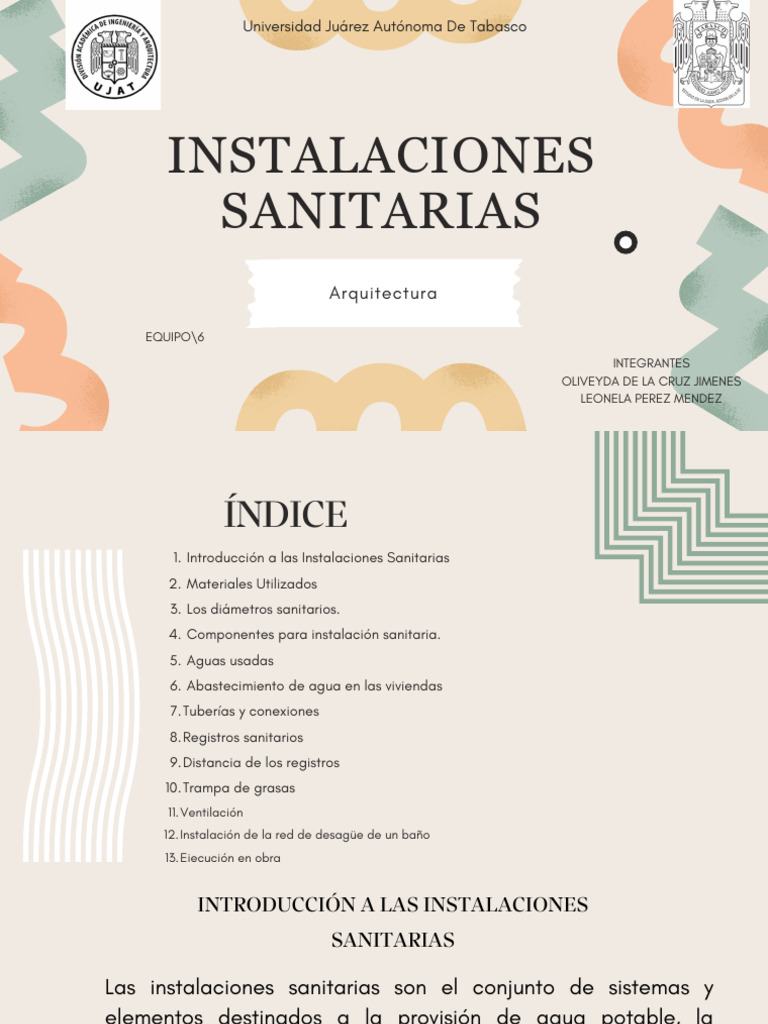

Universidad Juárez Autónoma De Tabasco

INSTALACIONES
SANITARIAS
Arquitectura

EQUIPO\6

INTEGRANTES
OLIVEYDA DE LA CRUZ JIMENES
LEONELA PEREZ MENDEZ
 ÍNDICE
1. Introducción a las Instalaciones Sanitarias
2. Materiales Utilizados
3. Los diámetros sanitarios.
4. Componentes para instalación sanitaria.
5. Aguas usadas
6. Abastecimiento de agua en las viviendas
7. Tuberías y conexiones
8. Registros sanitarios
9. Distancia de los registros
10. Trampa de grasas
11. Ventilación
12. Instalación de la red de desagüe de un baño
13. Ejecución en obra
 INTRODUCCIÓN A LAS INSTALACIONES
SANITARIAS
Las instalaciones sanitarias son el conjunto de sistemas y
elementos destinados a la provisión de agua potable, la
evacuación de aguas residuales y la ventilación adecuada en
edificaciones y espacios públicos.
Estas instalaciones incluyen redes de tuberías, accesorios y
dispositivos que permiten el suministro de agua limpia para el
consumo humano y la eliminación segura de aguas negras o
grises, evitando así la contaminación y promoviendo la salud
pública.
Una instalación sanitaria es el conjunto de tuberías,
conexiones, registros, accesorios y muebles que se encargan de
desalojar y conducir las aguas residuales producidas por el
consumo humano hasta el punto de conexión de la red
municipal.
 MATERIALES UTILIZADOS

Tubos de cemento
Tubos de barro vitrificado
Tubos de acero galvanizado
Tubos de fierro fundido
Tubos de PVC
Tubos de cobre
Tubos de cemento Tubos de barro vitrificado Tubos de acero galvanizado

Tubos de fierro fundido Tubos de PVC Tubos de cobre

 OTROS COMPONENTES PARA INSTALACIONES SANITARIAS

Colectores: Mezcladores Termostáticos:

Conducto de alcantarillado público en el cual Se utiliza con el fin de ahorrar energía y
las viviendas vierten sus aguas residuales obtener mayor confort de uso del agua caliente
por eliminación del riesgo de quemaduras
causadas por excesiva temperatura del agua de
servicio.

Grupos de seguridad: son dispositivos Mezcladores Electrónicos:

utilizados en los sistemas hidrosanitarios para El mezclador electrónico se utiliza en las
proteger los calentadores por acumulación. instalaciones centralizadas de producción y
distribución de agua caliente sanitaria.
Reductores de presión: Regulador Termostático:
Sirve para reducir la presión del agua Se utilizan para equilibrar
proveniente de la red automáticamente los circuitos de
recirculación de las instalaciones de
agua caliente sanitaria, a fin de
asegurar que todos los ramales
alcancen la temperatura deseada y
limitar la dispersión térmica.

Válvulas de retención: Válvulas de seguridad_:

cierran completamente el paso de un fluido en stá diseñado para evitar sobrepresiones en la
circulación al mismo tiempo que permiten el instalación, evacuando el caudal necesario
fluido libre en el lado contrario. para mantener el elemento protegido.
PARA USAR ESTA RED O TENDIDO DEBEMOS DE CLASIFICAR LAS AGUAS USADAS Y ESTA
SEPARACIÓN ES EN CUATRO RAMAS:

1.- Aguas Jabonosas, son las aguas que desechan los lavabos,
lavaderos, tarjas y vertederos.
2.- Aguas Grasosas, son las aguas que desecha los fregaderos,
tarjas
3.- Aguas Sanitaria, son las que desechan los mingitorios y retretes
4.- Aguas Pluviales, son las recolectadas de la lluvia y en su inmensa
mayoría desaprovechadas, estas son las menos contaminadas
 ABASTECIMIENTO DE AGUA EN LAS
VIVIENDAS

¿Qué es el sistema de abastecimiento?

El sistema de abastecimiento determina la forma en la cual llega el agua a los aparatos sanitarios de nuestra vivienda
(lavaderos, lavatorios, inodoros, duchas, etc.). Los sistemas de abastecimiento pueden ser más o menos complejos
dependiendo de la presión del agua y del tipo de vivienda.

¿Qué funciones tiene que cumplir el sistema de abastecimiento de agua?

Las instalaciones de agua en la vivienda deben ser diseñadas y construidas de modo que preserven y garanticen la
calidad y la cantidad de agua y presión del servicio en todos los puntos de distribución.
 ABASTECIMIENTO DE AGUA EN LAS VIVIENDAS

¿Cuáles son los principales sistemas de abastecimiento de agua en la vivienda?

Sistema de abastecimiento directo.

Sistema de abastecimiento indirecto con tanque elevado.
Sistema de abastecimiento indirecto con cisterna, equipo de bombeo y tanque elevado.
 ABASTECIMIENTO DE AGUA EN LAS
VIVIENDAS
EL SISTEMA DE ABASTECIMIENTO DE AGUA DIRECTO

¿Qué es?
Se habla de sistema directo cuando el agua suministrada por la
red pública llega directamente a todos los aparatos sanitarios de
la vivienda.

¿Dónde se usa?
Este sistema se utiliza en las zonas donde el suministro de agua
de la red pública es continua y llega con presión suficiente para
servir a los puntos de consumo más elevados de la vivienda.
ABASTECIMIENTO DE AGUA EN LAS
VIVIENDAS
SISTEMA DE ABASTECIMIENTO DE AGUA INDIRECTO CON
TANQUE ELEVADO

¿Dónde se usa?
En zonas donde el servicio de suministro de agua es solo por algunas
horas al día será necesario dotar a la vivienda de un tanque o
reservorio elevado. Este sistema se llama indirecto porque el agua de
la red pública llega primero a reservorios y de allí es distribuida, en
forma indirecta, a los aparatos sanitarios.
ABASTECIMIENTO DE AGUA EN
LAS VIVIENDAS
SISTEMA DE ABASTECIMIENTO DE AGUA INDIRECTO CON CISTERNA,
EQUIPO DE BOMBEO Y TANQUE ELEVADO

¿Dónde se usa?
Se usa en aquellas zonas donde la presión de agua en
la red pública no es suficiente para llegar a los puntos
de distribución de agua de los pisos más altos.
En este sistema el agua ingresa directamente de la red
pública a la cisterna, donde con un equipo de bombeo
el agua es elevada al tanque.
Desde el tanque el agua baja por gravedad a los
aparatos sanitarios, a través de la red de distribución
interna.
 TUBERÍAS Y CONEXIONES

En el diseño de una instalación sanitaria se ocupan tuberías y conexiones de PVC (la cédula depende del
grosor que se defina para la tubería). Es importante tener en cuenta que las tuberías o albañales entre
registros deben de ser de al menos 150 milímetros, dependiendo del aporte y puntos de conexión puede ir
aumentando de diámetro debido a que es la tubería la que recolecta la aportación de toda la red dentro del
inmueble.
Para realizar cambios de dirección de la tubería sanitaria se deben de realizar con deflexión de 45° como
máximo, esto con la finalidad de que la carga de agua no llegue de golpe a nuestras tuberías. Además, se debe
considerar que las velocidades mínimas y máximas del agua a través de las tuberías sanitarias van de 0.3 m/s
a 3 m/s y la pendiente mínima es del 2%, así se evitará la retención de líquidos y sólidos.
 REGISTROS SANITARIOS
Se define como registro sanitario al colector de los residuos de la instalación sanitaria
proveniente de las tuberías como pueden ser bajadas pluviales, desechos provenientes de los
baños y cocinas.

¿Cuál es la función de un registro sanitario?

Unir dos o más tuberías a la tubería general de desagüe.

Servir como apoyo para que no se sature la línea principal de desagüe.
Evitar el taponamiento de la tubería.
Ayudar en caso de mantenimiento a la tubería de desagüe.
Para controlar un cambio de dirección en la tubería de desagüe.
 REGISTRO SANITARIO
Datos:

Los registros deben de tener el piso inclinado de un solo lado y

no plano esto es para procurar la pendiente necesaria y
desahogar todo líquido y sólido.

Las paredes de los registros deben de ser de ladrillo o de

concreto es decir de material sólido o macizo y no hueco, pues la
intención es de hacerlos impermeables para evitar fugas o
penetraciones. Además los aplanados internos deben de ser lisos
con llana metálica para evitar lo más posible de adherencias y el
paso del tubo de drenaje debe de ser por un lado o costado de la
base del registro y los registros se recomienda que sean
rectangulares de modo que el lado largo nos diga la dirección
que lleva el tubo de drenaje.
 REGISTROS SANITARIOS

Para su implementación, debemos colocar un

registro en el punto en el que nuestra tubería
sanitaria salga de la edificación y en cada punto de
conexión de otra bajada. Así mismo, las medidas de
estos varían de acuerdo a la profundidad con la que
serán colocados como

Profundidades de hasta 1 metro: 40 x 60 cm.

Profundidades de 1 a 2 metros: 50 x 70 cm.
Profundidades de menos de 2 metros: 60 x 80 cm.
 LA DISTANCIA ENTRE REGISTROS UBICADOS EN PLANTA BAJA DEBE SER LA SIGUIENTE

Para tuberías de 150 milímetros es a cada 15 metros.

Para tuberías de 200 milímetros a cada 20 metros.
Para tuberías de 25 centímetros a cada 30 metros.
Para tuberías mayores de 25 centímetros a cada 40 metros.

Es muy importante que los registros cuenten con

tapa de cierre hermético y doble tapa cuando estos
se encuentren al interior de la edificación.
 TRAMPA DE GRASAS

Cuando la edificación es destinada a ser gasolinera,

refinería, taller mecánico, restaurante o bien porque
el destino de la obra sea desechar aguas residuales
con contenidos de grasas, es obligatorio la
construcción de trampas de grasas en los ramales de
descarga de los muebles sanitarios donde se viertan.

Cabe destacar que no está permitido llevar las

grasas a la red sanitaria porque suelen pegarse a las
tuberías disminuyendo el diámetro en nuestro
sistema.
 VENTILACIÓN
Para dispersar los gases, malos olores y facilitar la
descarga de agua, equilibrando las presiones y evitando
que se generen sifones y el rompimiento de los sellos
hidráulicos es necesario contar con un tubo de
ventilación por el cual se pueda extraer el aire.
Este conducto deberá prolongarse hasta el exterior de la
edificación por lo menos a 15 centímetros por encima de
la cubierta, el diámetro de las tuberías de ventilación
será directamente proporcional a su longitud y al
diámetro de las bajadas, pero en ningún caso será
inferior a la mitad del diámetro de la bajada servida.
INSTALACIÓN DE LA
RED DE DESAGÜE DE
UN BAÑO
EJECUCIÓN EN OBRA
MEDICIÓN Y CORTE DE LOS TUBOS DE PVC

Verificar la calidad de los

Cortar los tubos
tubos y los accesorios
Los tubos y los accesorios deben ser Los cortes de los niples se realizan
de la misma marca dado que pueda con una sierra de arco y deben ser
haber una diferencia entre los rectos para obtener un perfecto
ajustes de diferentes marcas ajuste con los accesorios.

Marcar las medidas de los

Acabado del corte
tubos
Los accesorios de desagüe: codos,
tee, yee etc. tienen una medida Una vez ultimado el corte se lima el
predeterminada, las partes de tubos borde de la parte cortada hasta
que conectan los accesorios (niples) que quede liso
serán cortadas en obra
 EJECUCIÓN EN OBRA
PRUEBA DE INSTALACIÓN, CÓMO SE APLICA EL PEGAMENTO

Prueba de instalación Antes de pegar los tubos y los Limpieza de las partes que se van a pegar El
1 accesorios se arma el conjunto de elementos y se 2 tubo y la campana se limpian bien con un trapo
arreglan las imperfecciones humedecido con limpiador especial para PVC
o bencina, cuidando de no borrar las marcas
“guía” echas con el plumón. No limpiar las
partes a pegar con lija porque ésta remueve
partes del PVC disminuyendo la adherencia de
las piezas.
 EJECUCIÓN EN OBRA
PRUEBA DE INSTALACIÓN, CÓMO SE APLICA EL PEGAMENTO

Aplicar pegamento al tubo El pegamento se Aplicar el pegamento a la campana de los

3 aplica con una brocha al extremo del tubo

con un ancho igual al de la campana del
4 accesorios El pegamento se aplica con una
brocha al interior de la campana. En la
accesorio con el cual se pegará. Al tubo se le campana se aplica poco pegamento porque al
echa una abundante cantidad de pegamento momento de unir el tubo y el accesorio el
pegamento sobrante sería empujado por el
tubo al interior de los accesorios y puede formar
un tapón que dificultará el paso del agua.
