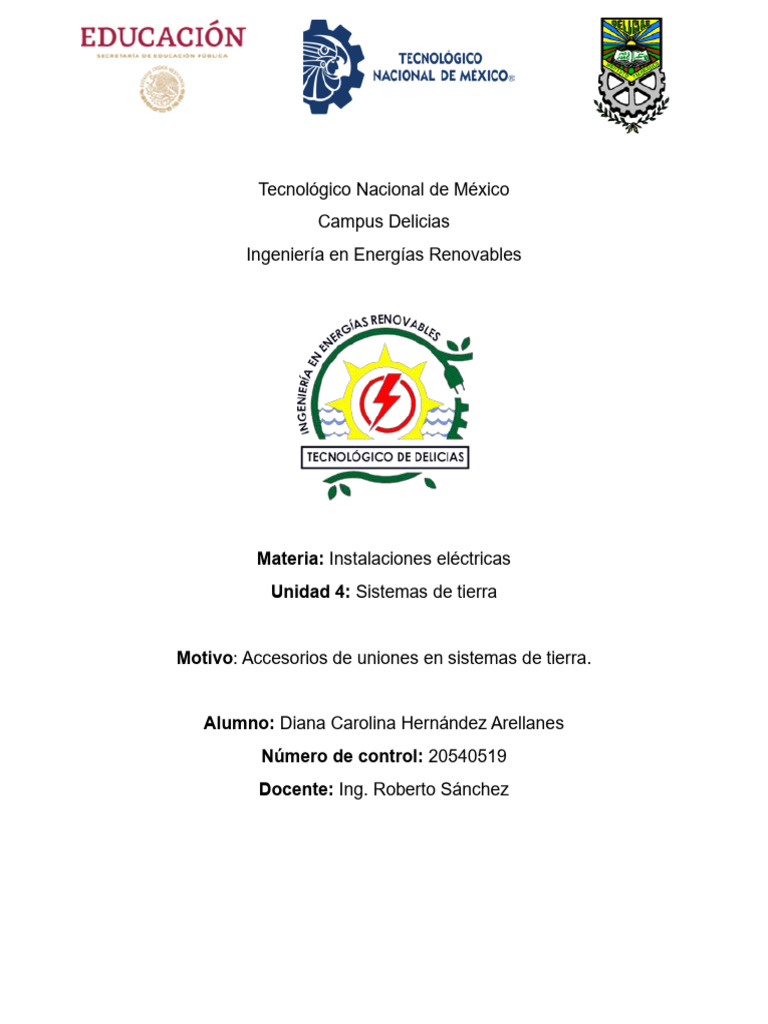

Tecnológico Nacional de México
Campus Delicias
Ingeniería en Energías Renovables
Materia: Instalaciones eléctricas
Unidad 4: Sistemas de tierra
Motivo: Accesorios de uniones en sistemas de tierra.
Alumno: Diana Carolina Hernández Arellanes
Número de control: 20540519
Docente: Ing. Roberto Sánchez
4.2 Accesorios de uniones en sistemas de tierra
Unión es la conexión permanente de partes metálicas que no lleva corriente
normalmente, que forma una trayectoria eléctricamente conductora, que asegure la
continuidad y capacidad de conducir con seguridad cualquier corriente a la que
puedan estar sometidas.
La unión indica que se debe realizar una conexión entre partes metálicas de los
equipos eléctricos, como son envolventes, gabinetes, cajas, canalizaciones,
charolas portacables, chasis para cablebus, así como canales auxiliares y ductos
metálicos. La unión entre las partes metálicas se deberá realizar por medio de
accesorios, coples y conectores adecuados, bien asegurados por medio de
herramientas que garanticen una adecuada continuidad eléctrica entre dichas
partes.
La unión es un elemento importante debido a que, por ella, en caso de que ocurra
una falla a tierra en la instalación eléctrica, circulará una corriente alta de falla a
tierra. En el caso de que la unión no se haya realizado adecuadamente, en otras
palabras, las uniones entre las partes metálicas se hayan dejado flojas (no bien
apretadas), puede llegar a ocurrir que, al circular la corriente de falla a tierra, se
produzca un arco eléctrico, el cual será peligroso por producir una temperatura alta,
y si alrededor existen materiales combustibles, es probable que se inicie un incendio
y provocar daño a las personas y a las propiedades.
Por otro lado, los sistemas eléctricos que son puestos a tierra deben ser colocados
a ésta, de manera que limiten la tensión impuesta por descargas atmosféricas,
sobretensiones en la línea, o contacto no intencional con líneas de tensión mayor y
que estabilicen la tensión a tierra durante la operación normal.
En donde se realicen las conexiones de puesta a tierra se deben de limpiar las
superficies (de los envolventes, gabinetes, cajas) para realizar una unión efectiva.
Esto es que los recubrimientos no conductores (pintura, laca o esmalte) en el
equipo, que va a ser puesto a tierra, se deben remover de las roscas y de las otras
superficies de contacto para asegurar una buena continuidad eléctrica, o se deben
conectar por medios o herrajes diseñados para hacer innecesaria la remoción de
estos recubrimientos.
Los métodos permitidos para la conexión de los conductores de puesta a tierra, los
conductores del electrodo de puesta a tierra y los puentes de unión son:
• Conectores a presión
• Barras terminales
• Conectores a presión aprobados para puesta a tierra de equipos y para unión
• Procesos de soldadura exotérmica
• Abrazaderas tipo tornillo que enrosquen por lo menos dos hilos o que se
aseguren con una tuerca
• Pijas que entren, cuando menos, dos hilos en la envolvente
• Conexiones que son parte de un ensamble
• Otros medios aprobados
La NOM-001-SEDE-2012 no permite que se utilicen dispositivos de conexión o
accesorios que dependan únicamente de soldadura de bajo punto de fusión. Esto
se debe a que dicha soldadura se fundiría con el paso de la corriente de falla a tierra
y provocaría una situación de riesgo.
Para los electrodos de puesta a tierra de una instalación eléctrica el valor de la
resistencia a tierra, de acuerdo con la sección 250-53 EXC y la sección 250-50 de
la NOM-001-SEDE-2012, deberá estar comprendido entre 0 y 25 ohms.
Cuando un electrodo de puesta a tierra tipo varilla, tubería o placa tiene una
resistencia a tierra de 25 ohms o menos, no se requerirá que se instale un electrodo
de puesta a tierra adicional.
Bibliografía
Danahe. (2015, 6 febrero). Puesta a Tierra y Unión en las Instalaciones Eléctricas.
Revista Energy Management. https://e-management.mx/2013/05/08/puesta-a-
tierra-y-union-en-las-instalaciones-electricas/
