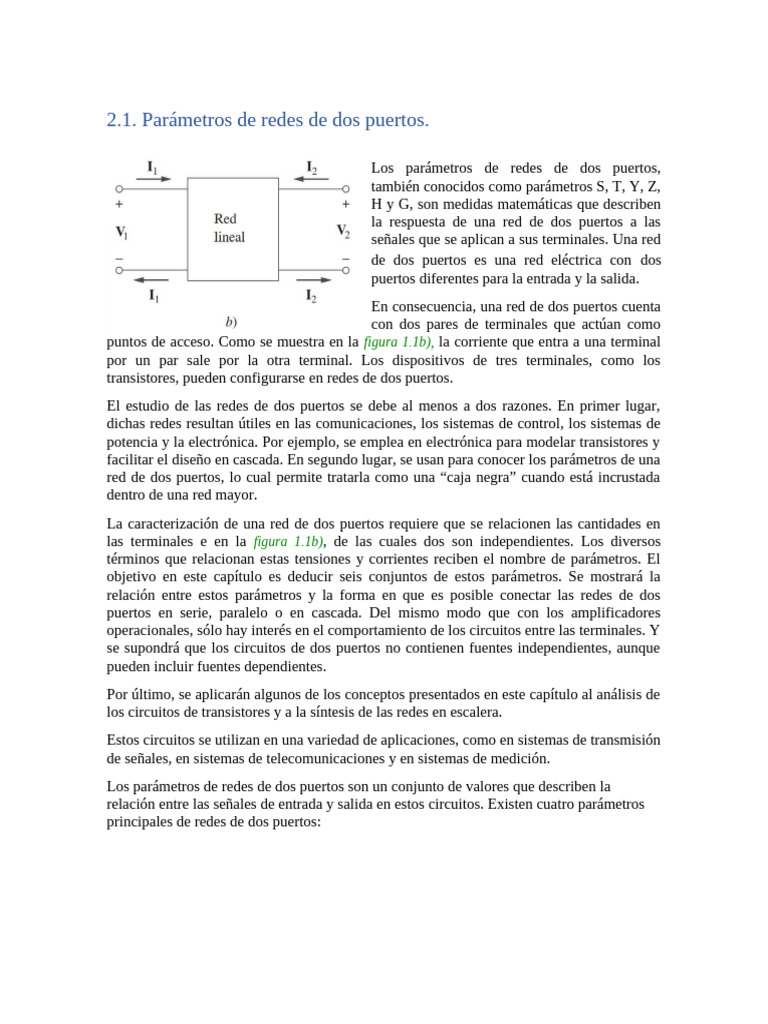

2.1. Parámetros de redes de dos puertos.

Los parámetros de redes de dos puertos,

también conocidos como parámetros S, T, Y, Z,
H y G, son medidas matemáticas que describen
la respuesta de una red de dos puertos a las
señales que se aplican a sus terminales. Una red
de dos puertos es una red eléctrica con dos
puertos diferentes para la entrada y la salida.
En consecuencia, una red de dos puertos cuenta
con dos pares de terminales que actúan como
puntos de acceso. Como se muestra en la figura 1.1b), la corriente que entra a una terminal
por un par sale por la otra terminal. Los dispositivos de tres terminales, como los
transistores, pueden configurarse en redes de dos puertos.
El estudio de las redes de dos puertos se debe al menos a dos razones. En primer lugar,
dichas redes resultan útiles en las comunicaciones, los sistemas de control, los sistemas de
potencia y la electrónica. Por ejemplo, se emplea en electrónica para modelar transistores y
facilitar el diseño en cascada. En segundo lugar, se usan para conocer los parámetros de una
red de dos puertos, lo cual permite tratarla como una “caja negra” cuando está incrustada
dentro de una red mayor.
La caracterización de una red de dos puertos requiere que se relacionen las cantidades en
las terminales e en la figura 1.1b), de las cuales dos son independientes. Los diversos
términos que relacionan estas tensiones y corrientes reciben el nombre de parámetros. El
objetivo en este capítulo es deducir seis conjuntos de estos parámetros. Se mostrará la
relación entre estos parámetros y la forma en que es posible conectar las redes de dos
puertos en serie, paralelo o en cascada. Del mismo modo que con los amplificadores
operacionales, sólo hay interés en el comportamiento de los circuitos entre las terminales. Y
se supondrá que los circuitos de dos puertos no contienen fuentes independientes, aunque
pueden incluir fuentes dependientes.
Por último, se aplicarán algunos de los conceptos presentados en este capítulo al análisis de
los circuitos de transistores y a la síntesis de las redes en escalera.
Estos circuitos se utilizan en una variedad de aplicaciones, como en sistemas de transmisión
de señales, en sistemas de telecomunicaciones y en sistemas de medición.
Los parámetros de redes de dos puertos son un conjunto de valores que describen la
relación entre las señales de entrada y salida en estos circuitos. Existen cuatro parámetros
principales de redes de dos puertos:
2.2 Parámetros z, y, h, T.

Parámetros Z
Parámetro de impedancia (Z): El parámetro de impedancia describe la impedancia de
entrada y salida de la red de dos puertos. Los valores de los parámetros Z se representan en
una matriz de impedancia Z.
Los parámetros de impedancia y de admitancia se emplean comúnmente en las síntesis de
filtros. Son útiles en el diseño y en el análisis de redes de acoplamiento y de impedancia,
así como para las redes de distribución de potencia. Se analizarán los parámetros de
impedancia en esta sección, y los de admitancia en la siguiente.
FIGURA 1.2 Parámetros de impedancia

Red lineal de dos puertos: a) alimentada por fuente de tensión, b) alimentación por fuente de
corriente.
Una red de dos puertos puede alimentarse por medio de una tensión como se muestra en la
figura 1.2a) o por una corriente como se muestra en la figura 1.2b). A partir de
cualquiera de estas dos figuras, es posible relacionar las tensiones en las terminales con las
corrientes en las terminales, como:
O en forma matricial como:
En donde lo términos de z se denominan parámetros de impedancia, o simplemente
parámetros z, cuyas unidades son los ohms.
El valor de los parámetros puede evaluarse fijando I 1=0 (puerto de entrada en circuito
abierto) o I 2=0 (puerto de salida en circuito abierto). Por lo tanto,

Puesto que los parámetros z se obtienen poniendo en circuito abierto el puerto de entrada o
de salida, entonces se les denomina parámetros de impedancia en circuito abierto.
Específicamente.
Z11= Impedancia de entrada en circuito abierto.
Z12= impedancia de transferencia en circuito abierto de puerto 1 al puerto 2.
Z21= Impedancia de transferencia en circuito abierto de puerto 2 al puerto 1.
Z22= Impedancia de salida en circuito abierto.

FUGIRA 1.3 Determinación de los parámetros z. a) determinación Z11 y Z21.b) determinación Z12 y
Z22

De acuerdo con la ecuación (3), se obtienen Z11 y Z21 conectando V₁ (o una fuente de
corriente I 1) al puerto 1 con el puerto 2 en circuito abierto, como en la figura 1.3a) y
encontrando I, y V2; se obtiene entonces
De manera similar, se obtienen Z12 y Z22 conectando una tensión V2 (o una fuente de
corriente I2) al puerto 2 con el puerto 1 en circuito abierto, como en la figura 1.3b) y
determinando I 1 y V₁; en ese caso se obtiene entonces.

El procedimiento anterior proporciona un método para calcular o medir los parámetros z.

Algunas veces Z11 y Z22 se denominan impedancias en el punto de alimentación, en tanto
que Z21 y Z12 se llaman impedancias de transferencia. Una impedancia de punto de
alimentación es la impedancia de entrada de un dispositivo de dos terminales (un puerto).
De tal manera, z₁₁ es la impedancia del punto de excitación de la entrada con el puerto de
salida en circuito abierto; en tanto que Z 22 es la impedancia del punto de excitación de
salida con el puerto de entrada en circuito abierto.
Cuando Z11 = Z22, se dice que la red de dos puertos es simétrica. Esto implica que la red
tiene simetría similar a un espejo en torno en alguna línea central; así, es posible encontrar
una línea que divida la red en dos mitades similares.

Figura 1.4 Intercambiando una fase de tensión en un puerto, con un

amperímetro ideal en el otro puerto se produce la misma lectura en una red de
puertos recíprocos
Cuando la red de dos puertos es lineal y no tiene fuentes dependientes, las impedancias de
transferencia son iguales (Z12 = Z21), y se dice que los dos puertos son recíprocos. Esto
quiere decir que, si se intercambian los puntos de excitación y de respuesta, las impedancias
de transferencia permanecen iguales. Como se ilustra en la figura 1.4, un par de puertos es
recíproco si al intercambiar una fuente de tensión ideal en un puerto conectando un
amperímetro ideal en el otro puerto, se obtiene la misma lectura en el amperímetro. La red
recíproca produce V =z ₁₂ I de acuerdo con la ecuación (1) cuando se conecta como en la
figura 19.4a), sin embargo, produce V = Z 21 I cuando se conecta como en la figura 1.4b).
Esto es posible sólo si Z12 =Z21. Cualquier par de puertos conformado solamente por
resistencias, capacitores y bobinas debe ser recíproco. Una red recíproca puede
reemplazarse por el circuito equivalente T de la figura 1.5a). Si la red no es recíproca, se

muestra una red equivalente más general a la figura 1.5b): obsérvese que esta figura se
desprende directamente de la ecuación (1).
FIGURA 1.5 a) Circuito equivalente en T (sólo para el caso recíproco), b) circuito equivalente

general.
FIGURA 1.6 Un transformador ideal no tiene parámetros z
Cabe mencionar que, para algunas redes de dos puertos, no existen parámetros z porque
éstos no se pueden describir mediante la ecuación (1). Como ejemplo, considérese el
transformador ideal de la figura 1.6. Las ecuaciones que definen la red de dos puertos son:

Obsérvese que es imposible expresar las tensiones en términos de las corrientes, y

viceversa, como requiere la ecuación (1). Por lo tanto, el transformador ideal no tiene
parámetros z. Sin embargo, tiene parámetros híbridos.

EJEMPLO 1:
MÉTODO 1 Para determinar Z11 y Z22, se aplica una fuente de tensión al puerto de entrada
y se deja abierto el puerto de salida como en la figura 19.8a). Por lo tanto,
FIGURA 1.7 Para el ejemplo 1.1: a) determinación de Z11 y Z21, b) determinación de Z12 y Z22.
Solución:

Esto es, Z11 es la impedancia de entrada en al puerto 1

Para determinar y, se aplica una fuente de tensión al puerto de salida y se deja abierto el
puerto de entrada, como en la figura 1.7b). Entonces,

Por tanto:

MÉTODO 2 De manera alternativa, puesto que no hay fuente dependiente en el circuito

dado, y es posible usar el circuito de la FIGURA 1.5 a) Circuito equivalente en T. Al
comparar la figura 19.7 con la figura 1.5a), se obtiene:

EJEMPLO 2:
Determine I1 y I2 en circuito de la siguiente figura
 Figura 1.8 para el ejemplo 2

Solución:
Ésta no es una red recíproca. Se puede utilizar el circuito equivalente de la figura 19.5b),
sin embargo, no se tiene la posibilidad de utilizar directamente la ecuación (1).
Sustituyendo el parámetro z dado en la ecuación (1),

Puesto que se está buscando I1 e I2, se sustituye

Se obtiene entonces.

A partir de la ecuación I 1=J 2(− j)=2. Por tanto,

EJEMPLO 3:
Determina los parámetros z del cuadripolo de la siguiente figura
 FIGURA 1.9
Se aplica la ley de Kirchhoff para las tensiones en los dos bucles de la Figura 1.9,
utilizando las intensidades de corriente I1 e 12 y se obtiene:
Comparando (1) y (2), los parámetros Z del circuito resultan:

obsérvese que en este ejemplo Z12 = Z21.

Circuitos recíprocos y no recíprocos

En el contexto de circuitos eléctricos, un circuito es recíproco si su comportamiento
eléctrico es el mismo cuando se intercambia la fuente y la carga. En otras palabras, si se
intercambian la entrada y la salida del circuito, la respuesta del circuito es idéntica.
Por otro lado, un circuito no recíproco si su comportamiento eléctrico no es el mismo
cuando se intercambia la fuente y la carga. En este caso, la respuesta del circuito es
diferente dependiendo de la dirección en que fluye la corriente.
Un ejemplo de un circuito recíproco es un divisor de voltaje resistivo, donde la relación
entre la tensión de entrada y la de salida es constante y no depende de la dirección de la
corriente. Por otro lado, un ejemplo de circuito no recíproco es un amplificador
operacional, donde la ganancia del circuito depende de la dirección de la corriente, es decir,
de si la señal está fluyendo hacia o desde la entrada del amplificador.
En resumen, un circuito recíproco es aquel que tiene el mismo comportamiento eléctrico en
ambas direcciones de la corriente, mientras que un circuito no recíproco tiene un
comportamiento eléctrico diferente dependiendo de la dirección de la corriente.
Un cuadripolo se denomina recíproco si las impedancias de transferencia en circuito abierto
son iguales: Z12 = Z21. Por consiguiente, en un cuadripolo recíproco, al alimentar desde una
puerta con una intensidad de corriente I, la tensión que se mide en la otra puerta en circuito
abierto es la misma, independientemente de la puerta desde la que se alimente. La tensión
en ambos casos es V =Z ₁₂ I =Z 21 I . Los circuitos que contienen resistencias, bobinas y
condensadores son generalmente recíprocos. Los circuitos que tienen además fuentes
dependientes son generalmente no recíprocos (véase el Ejemplo 4).
EJEMPLO 4.
El cuadripolo de la Figura 1.10 contiene una fuente de tensión dependiente de la corriente.
Determinar sus parámetros Z.

FIGURA 1.10
Se aplica la ley de Kirchhoff para las tensiones en los dos bucles:

Los parámetros z son:

Con la fuente dependiente en el circuito Z11 ≠ Z21 y, por tanto, el cuadripolo es no reciproco.

EQUIVALENTE EN T DE CIRCUITOS RECÍPROCOS

Un circuito recíproco se puede modelizar mediante su equivalente en T como el de la
Figura 1.11 Z a Zb y Zc se obtienen a partir de los parámetros Z de la forma.

El circuito equivalente en T no tiene por qué ser necesariamente factible.

EJEMPLO 5
Calcular los parámetros Z del circuito de la Figura 1.11.

Figura 1.11
Aplicando de nuevo la ley de Kirchhoff para las tensiones se obtiene

Los parámetros Z resultan:

Parámetros Y
Parámetro de admitancia (Y): El parámetro de admisión describe la admisión de entrada y
salida de la red de dos puertos. Los valores de los parámetros Y se representan en una
matriz de admisión Y.
FIGURA 1.12 Determinación de los parámetros Y: a) determinación Y 11 y Y21, b)

determinación de Y12 y Y22

En la sección anterior se estudió que los parámetros de impedancia quizás no existan para
una red de dos puertos. De tal forma que existe la necesidad de medios alternos para
describir una red de este tipo. Lo anterior puede satisfacerse mediante el segundo conjunto
de parámetros, que se obtienen expresando las corrientes de terminal en términos de
tensiones en las terminales. En cualquiera de las figuras 1.12a) o 1.12b), es posible
expresar las corrientes en las terminales en términos de las tensiones a través de las mismas
como.

O en forma matricial como:

Los términos se conocen como parámetros de admitancia (o, simplemente parámetros y) y

sus unidades son los siemens.
Los valores de los parámetros pueden determinarse dejando V 1 = 0 (puerto de entrada en
cortocircuito), o V2 = 0 (puerto de salida en cortocircuito). En consecuencia,

Puesto que los parámetros y se obtienen al poner en cortocircuito el puerto de entrada o de

salida, también se conocen como parámetros de admitancia en cortocircuito.
Específicamente:
Y11 = Admitancia de entrada en cortocircuito
Y12 = Admitancia de transferencia en cortocircuito del puerto 2 al puerto 1
Y21 = Admitancia de transferencia en cortocircuito del puerto 1 al puerto 2
Y22 = Admitancia de salida en cortocircuito.
Siguiendo la ecuación (19.10), se obtiene Y11 y Y21 conectando una corriente al puerto 1 y
poniendo en cortocircuito el puerto 2, para después determinar V1 y I2, y calcular

De modo similar, se obtiene y conectando una fuente de corriente al puerto 2, poniendo

en cortocircuito al puerto 1 de modo similar a la FIGURA 1.12 b), para después
determinar I1 Y V2. y obtener

Este procedimiento proporciona un medio para calcular o medir los parámetros y. A los

parámetros de impedancia y de admitancia se conoce de manera colectiva como parámetros

de inmitancia.
FIGURA 1.13 a) circuito equivalente ∏ (sólo para el caso recíproco), b) circuito
equivalente general
Para una red de dos puertos que es lineal y sin fuentes dependientes, las admitancias de
transferencia son iguales (Y12 = Y21). Esto se prueba de la misma manera que en el caso de
los parámetros z. Se puede hacer el modelo de una red recíproca (Y 12 = Y21) mediante el
circuito equivalente ∏ de la figura 1.13a). Si la red no es recíproca, una red equivalente
más general se muestra en la figura 19.13b).

Ejemplo 1

FIGURA 1.14 PARA EL EJEMPLO 1

Obtenga los parámetros y de la red que se muestra en la figura 19.15
MÉTODO 1
Para encontrar Y11 y Y21, se pone en cortocircuito el puerto de salida y se conecta una
fuente de corriente al puerto I1 de entrada, como en la figura 1.15a). Puesto que la
resistencia de 8Ω está en cortocircuito, la resistencia de 2Ω se encuentra en paralelo con el
de 4Ω. Por consiguiente,

Mediante la división de corriente:

FIGURA 1.15 para el ejemplo 1 a) determinación de Y 11 y Y21, b) determinación
de Y12 y Y22

Para obtenerY12 y Y22, se pone el puerto de entrada en cortocircuito y se conecta una fuente
de corriente I3 al puerto de salida, de igual modo que en la figura 19.15b). La resistencia
de 4Ω está en cortocircuito en tanto que las de 2Ω y de 8Ω están en paralelo.
Por la división de corriente:

MÉTODO 2 De forma alterna, al comparar la figura 19.15 con la figura 19.14a), como se
obtuvo antes.
EJEMPLO 2
Determine los parámetros y para la red de dos puertos que se muestra en la figura 1.16.

FUGURA 19.17 PARA EL EJEMPLO 2

Solución:

FIGURA 19.18 Solución del ejemplo 2 a) determinación de Y 11 y Y21, b)

determinación de Y12 y Y22

Se sigue el mismo procedimiento que en el ejemplo anterior. Para obtener Y 11 y Y21, se

utiliza el circuito de la figura 19.18a), cuyo puerto 2 está en cortocircuito y se aplica una
fuente de corriente al puerto 1. En el nodo 1
 V 1−V O
Sin embargo, I 1= ; por tanto.
8

De aquí que;

En el nodo 2:

Es decir:

De manera similar se obtienen Y12 y Y21 al utilizar la figura 19.18b). En el nodo 1,

 V 1−V O
Pero I 1= ; por lo tanto:
8

Es decir:

De aquí que;

En el nodo 2;

Es decir;

Obsérvese que Y12 ≠ Y21 en este caso, ya que la red no es recíproca.

Equivalente en π de circuitos recíprocos

Un circuito recíproco se puede modelizar por su equivalente en ë que está representado en
la Figura 13.6. Los tres elementos del circuito equivalente en л se pueden determinar por la
solución inversa. Primero se determinan los parámetros Y de la Figura 13.6.
De (10) se tiene:
Donde:
El circuito equivalente en π no es necesariamente realizable.

FIGURA 19.19

Un circuito recíproco es aquel en el que la relación entre voltaje y corriente en una parte del
circuito es igual a la relación entre corriente y voltaje en otra parte del circuito. En otras
palabras, la impedancia vista desde un punto es la misma que la impedancia vista desde
otro punto.
La teoría de los circuitos recíprocos establece que la función de transferencia de un circuito
recíproco puede expresarse en términos de una serie de potencias de la frecuencia en
términos de la constante de tiempo del circuito y una serie de coeficientes llamados
constantes de onda.
La expresión para la función de transferencia de un circuito recíproco en términos de
constantes de onda se conoce como la expansión en serie de ondas de la función de
transferencia.
Hay una relación entre la expansión en serie de ondas y la expansión en serie de Fourier de
una función periódica, y se puede utilizar esta relación para expresar la función de
transferencia en términos de una serie de coeficientes de Fourier.
La constante de onda k se define como la relación entre la longitud de onda λ y la longitud
de onda en un medio de referencia, generalmente el vacío. La constante de onda es
inversamente proporcional a la longitud de onda, y cuanto mayor es la constante de onda,
menor es la longitud de onda.

Aplicación de las características del cuadripolo

Los cuadripolos son circuitos eléctricos que tienen cuatro terminales, y se utilizan para
modelar sistemas eléctricos y electrónicos. Las características del cuadripolo incluyen la
impedancia de entrada, la impedancia de salida, la ganancia de voltaje y la ganancia de
corriente.
Estas características pueden ser utilizadas en una amplia variedad de aplicaciones. A
continuación, se presentan algunas de las aplicaciones más comunes de las características
del cuadripolo:
  Diseño de circuitos: Las características del cuadripolo son utilizadas por los
ingenieros de diseño para diseñar circuitos eléctricos y electrónicos. La impedancia
de entrada y salida, por ejemplo, son importantes para diseñar filtros de señal.
 Análisis de redes: Los cuadripolos se utilizan para analizar redes eléctricas y
electrónicas. Las características del cuadripolo, como la ganancia de voltaje y la
ganancia de corriente, se utilizan para determinar cómo una red responde a una
señal eléctrica.
 Comunicaciones: Las características del cuadripolo se utilizan en sistemas de
comunicaciones para medir la calidad de la señal y la capacidad del sistema para
transmitir información.
 Mediciones eléctricas: Los cuadripolos se utilizan en sensores eléctricos para
medir la impedancia de un circuito o componente.
 Control automático: Las características del cuadripolo se utilizan en sistemas de
control automático para modelar la dinámica de un sistema y diseñar un controlador
que permita que el sistema alcance un objetivo deseado.
En general, las características del cuadripolo son una herramienta importante para los
ingenieros eléctricos y electrónicos en una amplia variedad de aplicaciones.
Parámetros T
Parámetro de transferencia (T): El parámetro de transferencia describe la relación entre la
señal de entrada y la señal de salida en términos de amplitud y fase, pero se expresa en
forma de una matriz de transferencia T.
Puesto que no hay restricciones acerca de las tensiones y las corrientes en las terminales
que pueden considerarse variables independientes o dependientes, se pueden generar
muchos conjuntos de parámetros.
Otro conjunto de parámetros que relaciona las variables en el puerto de entrada con
aquéllas en el puerto de salida. Por lo tanto,
Es decir:

Las ecuaciones (19.22) y (19.23) relacionan las variables de entrada (V 1 e I1) con las
variables de salida (V2 y -I2). Obsérvese que al calcular los parámetros de transmisión se
utiliza en lugar de I2, ya que se considera que la corriente sale de la red, como en la figura
19.31, en lugar de entrar a la red, como se muestra en la figura 19.1b). Esto se hace
solamente por convención. Cuando se conectan en cascada dos puertos (salida con entrada),
resulta más lógico pensar que I2 sale del puerto. También se acostumbra en la industria de
la generación de electricidad, considerar que I2 sale de la red de dos puertos.
FIGURA 19.20 Variables en las terminales utilizadas para definir los parámetros
ABCD
Los parámetros de dos puertos en las ecuaciones (19.22) y (19.23) proporcionan una
medida de la forma en que un circuito transmite la tensión y la corriente de una fuente a una
carga. Resultan útiles en el análisis de líneas de transmisión (como el cable y la fibra
óptica) porque expresan variables del extremo emisor (V 1 e I1) en términos de las variables
del extremo receptor (V2 y -I2). Por esta razón, se conocen como parámetros de trasmisión.
También se les asigna el nombre de parámetros ABCD. Se utilizan en el diseño de sistemas
telefónicos, redes de microondas y radares.
Los parámetros de transición se determinan como

Por lo tanto, los parámetros de transmisión se determinan específicamente,

A= Relación de tensión en circuito abierto
B = Impedancia negativa de transferencia en cortocircuito (19.25)
C = Admitancia de transferencia en circuito abierto
D = Relación negativa de corrientes en cortocircuito
A y D son adimensionales, B está en ohms, y C está en siemens. Puesto que los parámetros
de transmisión ofrecen una relación directa entre las variables de entrada y salida, son muy
útiles para las redes en cascada. Es posible definir el último conjunto de parámetros
expresando las variables en el puerto de salida, en términos de las variables en el puerto de
entrada. Se tiene

Es decir:

Los parámetros a, b, c y d se denominan parámetros t o de transmisión inversa, y se

determinan de la manera siguiente: A partir de la ecuación y de la experiencia ganada hasta

el momento, es evidente que estos parámetros se conocen individualmente como

a = Ganancia de tensión en circuito abierto.

b = Impedancia negativa de transferencia en cortocircuito.
c = Admitancia de transferencia en circuito abierto.
d = Ganancia negativa de corriente en cortocircuito.
Mientras que a y d son adimensionales, b y c están en ohms y en siemens, respectivamente.
En términos de los parámetros de transmisión o de transmisión inversos, una red es
recíproca si

Estas relaciones pueden demostrarse de la misma manera que las relaciones de la

impedancia de transferencia para los parámetros z. Alternativamente, un poco más adelante,
se podrá utilizar la tabla 19.1 para deducir la ecuación (19.30) a partir del hecho de que
para redes recíprocas Z12 y Z21.

Ejemplo 1.

Determine los parámetros de transmisión correspondientes a la red de dos puertos de la

siguiente figura 19.32

Solución.
Para determinar A y C, se deja abierto el puerto de salida como en la figura 19.33a) de
modo que I2 = 0 y se coloca una fuente de tensión V1 en el puerto de entrada. Se tiene que.

Por lo tanto;

Para obtener B y D, se pone el puerto de salida en cortocircuito, de modo que como se

muestra en la figura 19.33b), y se conecta una fuente de tensión en el puerto de entrada. La
LCK produce en el nodo a del circuito de la figura 19.33b).
 (V 1−V a )
Sin embargo, V a =3 I 1 e I 1= . La combinación de estos origina
10

Sustituyendo V a =3 I 1 en la ecuación anterior y reemplazando el primer término por I1

Por lo tanto;

Ejemplo 2

Los parámetros ABCD de la red de dos puertos de la figura 19.34 son

Se conecta a una carga variable en el puerto de salida, para una transferencia de potencia
máxima. Encuentre y la máxima potencia transferida.
Solución: Se necesita determinar el equivalente de Thévenin (Z Th y VTh) en la carga o
puerto de salida. Se obtiene ZTh utilizando el circuito de la figura 19.35a). El objetivo es
V2
obtener ZTh = . Al sustituir los parámetros ABCD dados en la ecuación 19.22, se
I2
obtienen.

En el puerto de entrada V1= -10I1. La sustitución de estos en la ecuación (19.9.1)

Es decir;

Igualando los lados de hechos de las ecuaciones (19.9.2) y (19.9.3)

De aquí que,

Para encontrar VTh, se utiliza el circuito de la figura 19.35b). En el puerto de salida, I 2 = 0 y

en el puerto de entrada V1 = 50 -10I1 Sustituyendo éstos en las ecuaciones (19.9.1) y
(19.9.2),

Sustituyendo la ecuación (19.9.5) en la ecuación (19.9.4),

Por lo tanto;

El circuito equivalente se muestra en la figura 19.35c). Para una transferencia máxima de

potencia,

De acuerdo con la ecuación (4.24) la policía máxima es

Los parámetros de redes de dos puertos se utilizan para analizar y diseñar circuitos
electrónicos. Con estos parámetros, se puede determinar la ganancia de la señal, la
impedancia de entrada y salida, la reflexión de la señal y otros comportamientos
importantes de los circuitos eléctricos.
