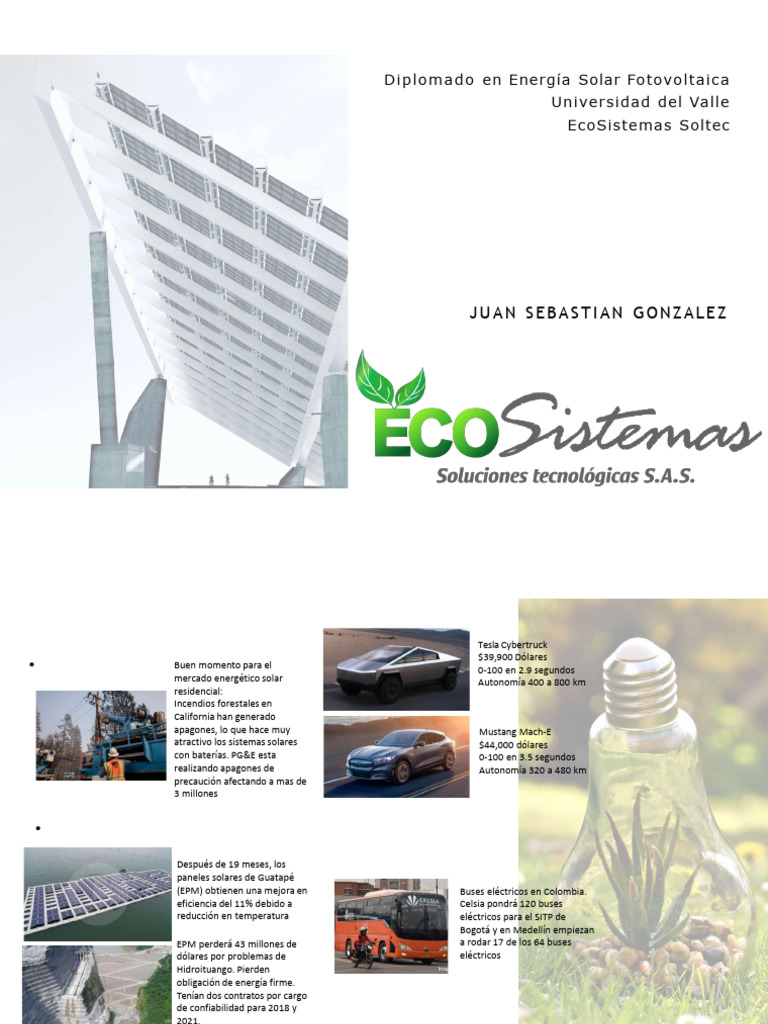

D i p l o m a d o en Energía Solar Fotovoltaica
Universidad del Valle
EcoSistemas Soltec
Sistemas solares fotovoltaicos, tipos,
aplicaciones, fabricación, diseño y
com posición
JUAN SEBASTIAN GONZALEZ
Ultimas noticias Tesla Cybertruck
$39,900 Dólares
• En el mundo Buen momento para el 0-100 en 2.9 segundos
mercado energético solar Autonomía 400 a 800 km
residencial:
Incendios forestales en
California han generado
apagones, lo que hace muy Mustang Mach-E
atractivo los sistemas solares $44,000 dólares
con baterías. PG&E esta 0-100 en 3.5 segundos
realizando apagones de Autonomía 320 a 480 km
precaución afectando a mas de
3 millones
• En Colombia
Después de 19 meses, los
paneles solares de Guatapé
(EPM) obtienen una mejora en Buses eléctricos en Colombia.
eficiencia del 11% debido a Celsia pondrá 120 buses
reducción en temperatura eléctricos para el SITP de
Bogotá y en Medellín empiezan
EPM perderá 43 millones de a rodar 17 de los 64 buses
dólares por problemas de eléctricos
Hidroituango. Pierden
obligación de energía firme.
Tenían dos contratos por cargo
de confiabilidad para 2018 y
2021.
Objetivos
PANE LES S O LARES F O T O V O LT A I C O S S IS T EM A S S O LARES F O T O V O LT A I C O S
• Tip o s d e t e c no lo g í a s • T i p o d e s is t e m a s ( f i j o s , u n e j e ,
• As p e c t o s t é c n i c o s d os ejes )
• D is t r i b u c i ó n d e l a s c e l d a s • Inv er so res
• Fo r m a s d e f a b r ic a c ió n • C o ntr o l a d o res
• Costo s • Es t r u c t u r a s
• V e n t a j a s y d es v e n t a j a s • Cab lead o
• Ef i c i e n c i a • Costo s
• Corrientes y voltajes • Pr i n c i p a l e s p r o d u c t o r e s
• Pr i n c i p a l e s f a b r i c a n t e s • S is t e m a s i n y e c t a d o s
• Fa b r ic a c ió n d e u n p a n e l • S is t e m a s a u t ó n o m o s
b ás ic o • S is t e m a s h í b r i d o s
• Fu t u r o • Er r o r e s c o m u n e s
• Mantenimiento
• Pr e c a u c i o n e s y r i e s g o s
• I n t e g r a c ió n c o n o tr as t e c no lo g í a s
APLI C A C I O NE S Y M O D ELO S D E
O T RA S T EC N O LO G IA S S O LA RES
NE G O C I O S
Sistemas de energía solar fotovoltaica
Conectado a la red Aislado
Hibrido
PANELES SOLARES
FOTOVOLTAICOS
Los paneles solares son la principal parte
funcional de los sistemas fotovoltaicos
Compuestos por celdas usualmente
conectadas en serie
Aproximadamente 0.5 V por celda
60 o 72 celdas por panel
Capacidad comercial entre 290 W – 400 W
Tecnologías
Celdas fotovoltaicas
Nuevas Capa delgada
Tipo “wafer”
tecnologías (Thin Film)
Tándem, multi-
Cristales de sílice Convencionales Emergentes
uniones
“Celdas Negras”
Monocristalinas
Punto cuántico
Policristalinas
Cobre – Indio
concentrada
Fotovoltaica
Perovskite
Orgánicas
Cadmio -
Telurio
PERC
III-V
Futuro
Celdas Monocristalinas
Tecnología mas antigua
Se crean a partir de un cristal único
Construcción a partir del proceso
de Czochralski
Lingotes de 1-2 metros
200-300 mm diámetro
Se cortan con espesor de 0.2-0.75 mm
Eficiencias de mas de 20% (~23%)
Celdas Monocristalinas
Ventajas Desventajas
Mayor eficiencia comercial Mas costoso, pero competitivo
Larga vida util Desperdicio alto de material en construccion
Menor efecto negativo de la temperatura
Celdas Policristalinas
Su estructura es diferente en cada celda
Hecho a partir de silice que se funde
para formar lingotes
Eficiencia cercana al 20% (17-19%)
Celdas Policristalinas
Ventajas Desventajas
Mas facil de fabricar y menos desperdicios Menor eficiencia, igualmente alta
Costos menores Necesitan mayor superficie
Menos esteticos
Celdas de capa delgada (amorfas)
Mayor cantidad de opciones y aplicaciones
Diferentes materiales, tipos y formas de
construccion
• Silicio amorfo
• Telururo de cadmio (CdTe)
• Seleniuro de cobre, galio e indio (CGIS)
• Célula solar sensibilizada por colorantes (DSC)
Eficiencias del 7 – 13%
Celdas de capa delgada
Ventajas Desventajas
Produccion sencilla y barata (solo 1% del silice Baja eficiencia
utilizado en mono)
Pueden ser flexibles Requieren grandes superficies
Buen desempeño en poca luz Degradacion mas rapida y garantia mas
corta
Cual tipo de panel es mejor?
$ Costos
Eficiencia
Lugar y area disponible
Garantia
Impacto ambiental
Gustos del cliente
Otras tecnologias
Organicas Perovskite
• Utilizados principalmente integrados con
edificios
• Bajo costo
• Baja eficiencia
• Pueden ser de colores o transparentes
• Construccion a base de polimeros
• Clase de material con propiedades de
superconductividad y magnetoresistencia
• Promesa del future, alta eficiencia y bajo
costo.
Otras tecnologias
Fotovoltaica concentrada - CPV PERC – Passive emitter and Rear Cell
Eficiencias pueden llegar hasta 40%
Otras tecnologias
III - V Bifaciales
Eficiencia de 44.7% a 297 Soles en el NREL
Costos de 400 veces el costo de celdas
comerciales
Construccion de una celda solar casera
Mercado global
Produccion mundial de celdas
Porcentaje de la produccion
Aproximadamente
95% de la
produccion es
Mono o
Policristalino de
silice
Evolucion de costos y
eficiencia
Curva de aprendizaje
Tasa de aprendizaje:
Cada vez que la
produccion acumulada
se duplico, el precio cayo
en 24% por los ultimos
38 anios
Evolucion de los costos de las dos principales tecnologias
Dimensiones y uso de silice
Cada vez se utiliza menos
silice y el espesor de las
celdas se reduce
Eficiencia de las celdas
Eficiencia de los paneles de silice cristalinos
Aspectos tecnicos de los
paneles
Caracteristicas de voltaje y
corriente ideales de una celda
solar
MPP: Maximum Power Point
Punto de maxima potencia
Sistemas MPPT: Maximum Power Point
Tracking
Sistema para regular voltaje y corriente
para mantener el punto maximo de
funcionamiento (optimizadores de
potencia)
Conexiones en serie y paralelo
Paralelo:
• Mismo voltaje
• Mayor corriente
Serie:
• Misma corriente
• Mayor voltaje
Conexiones en serie y paralelo
Efecto del circuito en serie:
El voltaje real es menor al ideal
Efecto del circuito en paralelo:
La corriente real es menor a la ideal
Efecto de la radiacion en
la potencia
Mayor radiacion,
mayor potencia de
salida
Kumari et al, 2011
Efecto de la temperatura en la
potencia
La potencia
disminuye a altas
temperaturas debido
a una caida en el
voltaje
Kumari et al, 2011
La potencia de los panels solares se mide en condiciones de
laboratorio: 25C, 1000 W/m2
Caracteristicas fisicas
Vidrio
• 3 – 4 mm
• Resistencia a granizo de 25 mm
diametro a 100 km/h
• Alta transmisividad
• Bajo contenido de hierro
• Covertura anti-reflejo
Caracteristicas fisicas
Estructura de aluminio
Caracteristicas fisicas
Pelicula de EVA
• EVA: acetate de vinilo etileno
• Encapsular las celdas y mantiene en
posicion
Caracteristicas fisicas
Parte posterior
• Proteccion mecanica y aislante
electrico
• Mezcla de polimeros (PP, PET)
Caracteristicas fisicas
Conectores MC4
Principales marcas – Tier 1 Mayor produccion
China domina la instalacion y produccion Tier 1 para el tercer cuarto del 2019
1. LONGi Solar – China
2. Jinko Solar – China
3. Hanwha Qcells – Corea
4. JA Solar – China
5. Canadian Solar – China/Canada
6. Risen Energy – China
7. Trina Solar – China (Ganador subasta
en Colombia)
8. First Solar – Estados Unidos
9.GCL Systems – China
10.Talesun – China
Solar review de la base de datos de Bloomberg
Eficiencias por marcas
• SunPower (22.8%)
• LG (21.7%)
• REC Solar (21.7%)
• Panasonic (20.3%)
• Silfab (20.0%)
https://news.energysage.com/what-are-the-most-
efficient-solar-panels-on-the-market/
Fabricantes para observar
• Sunpower – Celdas de mayor eficiencia – 22.8%
• SolarWatt – Mejor garantia – Hasta 30 anios
• Panasonic – Buena eficiencia y productor confinable – principal proveedor de Tesla
• Kyocera – Pionero por mas de 40 anios
• AE Solar – mayor innovacion en el 2018
https://www.enfsolar.com/pv/panel
https://www.wholesalesolar.com/solar-panels
Sistemas solares
fotovoltaicos
Clasificacion de los sistemas
por tamano
Residencial Comercial Gran escala
(< 15 kW) (< 1 MW) (>1 MW)
Clasificacion de los sistemas
por tipo
Inyectado Aislado
Hibrido (off-grid)
(on-grid)
Otras partes de los sistemas de energía solar
fotovoltaica
• Inversores
• Controladores
• Estructuras y anclaje
• Cableado
• Sistemas de seguimiento solar
• Baterías
Tipos de inversores
Inversor string Microinversores
• Solucion mas usada. • Se conecta un inversor a cada
• Se conectan varios strings (series de panel.
paneles) al inversor. • Puede venir integrado al panel.
• No es la mejor opcion si se generan • Permite monitoreo especifico.
sombras o los paneles estan ubicados en • Soluciona el problema de los
distintas direcciones. inversores string.
• “Capta tanta electricidad como el panel
menos eficiente”
Tipos de inversores
Inversores centrales Inversores hibridos Optimizadores de potencia
• Similares al los • Utilizados en sistemas • Regulan el voltaje y
invesores string pero hibridos. corriente para
para una mayor • Integran un sistema de encontral el punto de
cantidad de paneles. inversor/cargador. maxima potencia.
• Son usados en campos • Son bidireccionales • Pueden ser ser
solares a gran escala intependientes para
cada panes o string.
• Puede venir integrado
con el inversor
Mercado y marcas
Principales marcas
Crecimiento del Mercado de inversores
para solar fotovoltaica
Cuales son mejores?
Las eficiencias son altas, pero los costos aun podrian reducirse
Controladores
• Se utilizan es sistemas aislados de la red.
• Controlan la carga de las baterias.
• Dos tecnologias principals:
• PWM
• MPPT
PWM – Pulse-Width Modulation MPPT – Maximum Power Point Tracking
• Mas antiguos • Varia voltaje y amperaje para encontrar el punto de
• Los paneles no trabajan a su maxima potencia maxima potencia
• La potencia la impone la bateria y su estado de • Hasta un 30% mas eficiente
carga
• Perdidas 25-30%
• Sujeto al voltaje de los paneles
Estructuras
https://ecofastensolar.com/rockit/
https://www.magerack.com/rail-less-mounting-system/magemount_ii-2/
https://unirac.com/roofmount/rmdt/
Importante: tipo de techo o terreno
https://www.terrasmart.com/ground-mounts-tf3/
Sistemas de rastreo solar
AL-Rousan, et al (2018)
Costos
Un eje: 50% mas del Proyecto con ejes fijos
IEA (2016). Technology perspectives
Dos ejes: 100% mas del proyecto con ejes fijos
Ventajas
Mayor generacion con el
mismo panel
Desventajas
Mayores costos de
instalacion
Mayores costos de
mantenimiento
Cableado
Conectores MC4 Importante: Para evitar esto
Material del cableado
Aislamiento: condiciones del lugar,
expuesto a humedad y radiacion solar
Tener en cuenta que hay corriente alterna
y corriente directa
Regulacion nacional e internacional
Baterias Profundidad de descarga
Carga minima que debe
Conceptos mantener la bateria –
Capacidad (tamano de la bateria): composicion quimica
Energia total que una bateria puede
almacenar - kWh
Eficiencia de ida y vuelta
Potencia: Energia que puede ser
usada como porcentaje de
Cuanta electricidad puede entregar la
la energia que puede
bateria instantaneamente
guardar
• Capacidad alta + Potencia baja = baja Garantia y vida util
cantidad de energia por largo tiempo
*1 ciclo: una carga y descarga
• Capacidad baja + Potencia alta = alta Puede ser por ciclos* o por de la bateria. Normalmente 1
cantidad de energia por poco tiempo anios por dia
“5000 ciclos o 10 anios al 70%
de su capacidad original”
Tipos de baterias
Bateria de plomo y acido Bateria de ion litio Bateria de agua salada
Corta vida de uso y baja Mas livianas y compactas Facil de reciclar
profundidad de carga
Mayor costo, ciclo de vida y Utiliza electrolitos de agua salada
Menos costosas profundidad de carga
Gran escala
Tesla Power Pack
Hornsdale, Australia
100 MW, 129 MWh
(5 kW, 13.5 kWh Tesla Power Wall)
El mercado de las baterias
Algunas empresas automotrices estan entrando al negocio de
las baterias como BMW y Mercedes Benz
Efecto de las baterias en la red
Algunos ejemplos de baterias
Tesla Powerwall Sonnen Eco LG Chem Resu
13.5 kWh - $6700 5 – 15 kWh - $10000-$20000 9.3 kWh - $6000-$7000
Otras tecnologias de
almacenamiento
Otras tecnologias
Moller, et al (2017)
Otras tecnologias
Hidraulica bombeada Solar concentrada terminca - CSP
Fuente: Consumers Energy - Ludington, Michigan Marruecos - Ourazazate Noor
Otras tecnologias
Aire comprimido Flywheel
Volviendo a los sistemas solares
Costos de los sistemas
Mantenimiento y monitoreo
Fin de vida de los sistemas solares
Reusar: reparacion de
paneles solares
Reciclar: tratamiento de Reducir: reduccion de
los paneles materiales
Modelos de negocio e innovación
Modelos P2P – Compra y venta entre Manejo de residuos: baterías, paneles
prosumidores usados, otros componentes
Agregación de fuentes distribuidas de
generación Nuevas tecnologías de
almacenamiento
Energía como un servicio:
Mantenimiento y monitoreo
Parques solares comunitarios
Pronostico
Modelos de leasing o renting
Gracias
* Algunos textos fueron transcritos de
otro idioma, por lo cual pueden
presentar errores ortográficos.
