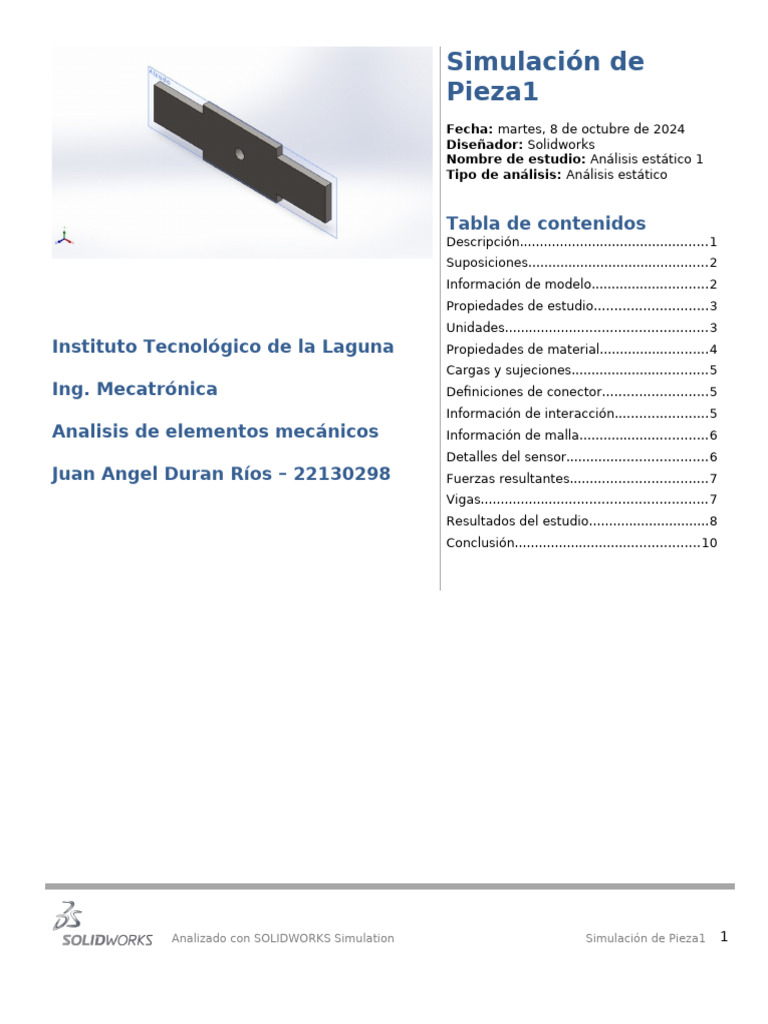

Simulación de
Pieza1
Fecha: martes, 8 de octubre de 2024
Diseñador: Solidworks
Nombre de estudio: Análisis estático 1
Tipo de análisis: Análisis estático
Tabla de contenidos
Descripción...............................................1
Suposiciones.............................................2
Información de modelo.............................2
Propiedades de estudio............................3
Unidades..................................................3
Instituto Tecnológico de la Laguna Propiedades de material...........................4
Cargas y sujeciones..................................5
Ing. Mecatrónica Definiciones de conector..........................5
Información de interacción.......................5
Analisis de elementos mecánicos Información de malla................................6
Detalles del sensor...................................6
Juan Angel Duran Ríos – 22130298 Fuerzas resultantes..................................7
Vigas........................................................7
Resultados del estudio..............................8
Conclusión..............................................10
Analizado con SOLIDWORKS Simulation Simulación de Pieza1 1
Suposiciones
Información de modelo
Nombre del modelo: Pieza1
Configuración actual: Predeterminado
Sólidos
Nombre de Ruta al
Propiedades
documento y Tratado como documento/Fecha de
volumétricas
referencia modificación
Cortar-Extruir1 Masa:2.71204 kg
Volumen:0.000344605
m^3
Sólido
Densidad:7,870 kg/m^3
Peso:26.578 N
Analizado con SOLIDWORKS Simulation Simulación de Pieza1 2
Propiedades de estudio
Nombre de estudio Análisis estático 1
Tipo de análisis Análisis estático
Tipo de malla Malla sólida
Efecto térmico: Activar
Opción térmica Incluir cargas térmicas
Temperatura a tensión cero 298 Kelvin
Incluir los efectos de la presión de Desactivar
fluidos desde SOLIDWORKS Flow
Simulation
Tipo de solver Automático
Efecto de rigidización por tensión Desactivar
(Inplane):
Muelle blando: Desactivar
Desahogo inercial: Desactivar
Opciones de unión rígida incompatibles Automático
Gran desplazamiento Desactivar
Calcular fuerzas de cuerpo libre Activar
Fricción Desactivar
Utilizar método adaptativo: Desactivar
Carpeta de resultados Documento de SOLIDWORKS (c:\users\userx\
appdata\local\temp)
Unidades
Sistema de unidades: Métrico (MKS)
Longitud/Desplazamiento mm
Temperatura Kelvin
Velocidad angular Rad/seg
Presión/Tensión N/m^2
Analizado con SOLIDWORKS Simulation Simulación de Pieza1 3
Propiedades de material
Referencia de modelo Propiedades Componentes
Nombre: AISI 1020 Acero Sólido 1(Cortar-Extruir1)
laminado en frío (Pieza1)
Tipo de modelo: Isotrópico elástico
lineal
Criterio de error Tensión de von
predeterminado: Mises máx.
Límite elástico: 3.5e+08 N/m^2
Límite de 4.2e+08 N/m^2
tracción:
Módulo elástico: 2.05e+11 N/m^2
Coeficiente de 0.29
Poisson:
Densidad: 7,870 kg/m^3
Módulo cortante: 8e+10 N/m^2
Coeficiente de 1.17e-05 /Kelvin
dilatación
térmica:
Datos de curva:N/A
Analizado con SOLIDWORKS Simulation Simulación de Pieza1 4
Cargas y sujeciones
Nombre de
Imagen de sujeción Detalles de sujeción
sujeción
Entidades: 1 cara(s)
Tipo: Geometría fija
Fijo-1
Fuerzas resultantes
Componentes X Y Z Resultante
Fuerza de
-71,170.7 -0.0740776 0.0459747 71,170.7
reacción(N)
Momento de
0 0 0 0
reacción(N.m)
Nombre de
Cargar imagen Detalles de carga
carga
Entidades: 1 cara(s)
Tipo: Aplicar fuerza normal
Valor: 71,171 N
Fuerza-1
Definiciones de conector
No hay datos
Analizado con SOLIDWORKS Simulation Simulación de Pieza1 5
Información de interacción
No hay datos
Información de malla
Tipo de malla Malla sólida
Mallador utilizado: Malla basada en curvatura de combinado
Puntos jacobianos para malla de alta 16 Puntos
calidad
Tamaño máximo de elemento 4.64596 mm
Tamaño mínimo del elemento 1.4616 mm
Calidad de malla Elementos cuadráticos de alto orden
Información de malla - Detalles
Número total de nodos 44037
Número total de elementos 27618
Cociente máximo de aspecto 3.4044
% de elementos cuyo cociente de 99.9
aspecto es < 3
El porcentaje de elementos cuyo cociente 0
de aspecto es > 10
Porcentaje de elementos distorsionados 0
Tiempo para completar la malla 00:00:04
(hh;mm;ss):
Nombre de computadora:
Detalles del sensor
No hay datos
Analizado con SOLIDWORKS Simulation Simulación de Pieza1 6
Fuerzas resultantes
Fuerzas de reacción
Conjunto de Sum Y Sum Z Resultante
Unidades Sum X
selecciones
Todo el modelo N -71,170.7 -0.0740776 0.0459747 71,170.7
Momentos de reacción
Conjunto de Sum Y Sum Z Resultante
Unidades Sum X
selecciones
Todo el modelo N.m 0 0 0 0
Fuerzas de cuerpo libre
Conjunto de Sum Y Sum Z Resultante
Unidades Sum X
selecciones
Todo el modelo N -2.72012 1.41295 2.60897 4.0252
Momentos de cuerpo libre
Conjunto de Sum Y Sum Z Resultante
Unidades Sum X
selecciones
Todo el modelo N.m 0 0 0 1e-33
Vigas
No hay datos
Analizado con SOLIDWORKS Simulation Simulación de Pieza1 7
Resultados del estudio
Nombre Tipo Mín. Máx.
Tensiones1 VON: Tensión de von 5.540e+05N/m^2 1.944e+08N/m^2
Mises Nodo: 485 Nodo: 38453
Pieza1-Análisis estático 1-Tensiones-Tensiones1
Nombre Tipo Mín. Máx.
Desplazamientos1 URES: Desplazamientos 0.000e+00mm 1.398e-01mm
resultantes Nodo: 21 Nodo: 12
Analizado con SOLIDWORKS Simulation Simulación de Pieza1 8
Nombre Tipo Mín. Máx.
Pieza1-Análisis estático 1-Desplazamientos-Desplazamientos1
Nombre Tipo Mín. Máx.
Deformaciones ESTRN: Deformación unitaria 3.111e-06 7.701e-04
unitarias1 equivalente Elemento: 552 Elemento: 9172
Analizado con SOLIDWORKS Simulation Simulación de Pieza1 9
Nombre Tipo Mín. Máx.
Pieza1-Análisis estático 1-Deformaciones unitarias-Deformaciones unitarias1
Conclusión
Analizado con SOLIDWORKS Simulation Simulación de Pieza1 10
