DATOS DEL EQUIPO
Nombre : ESTACION TOTAL
Precisión Angular : 2’’
Marca : SOUTH
Modelo : N6+ Lectura mínima : 0.5’’/01’’/1,5’’/2’’
Precisión de distancias : Prisma:1mm+1.5ppm No Prisma: 2 mm+1.5 ppm
Art. No. : 868851 Alcance a diana reflectante (60 mm x 60 mm): 250 m
Serie : S174820 Campo de visual : 2,7m a 100m Aumento: 30x

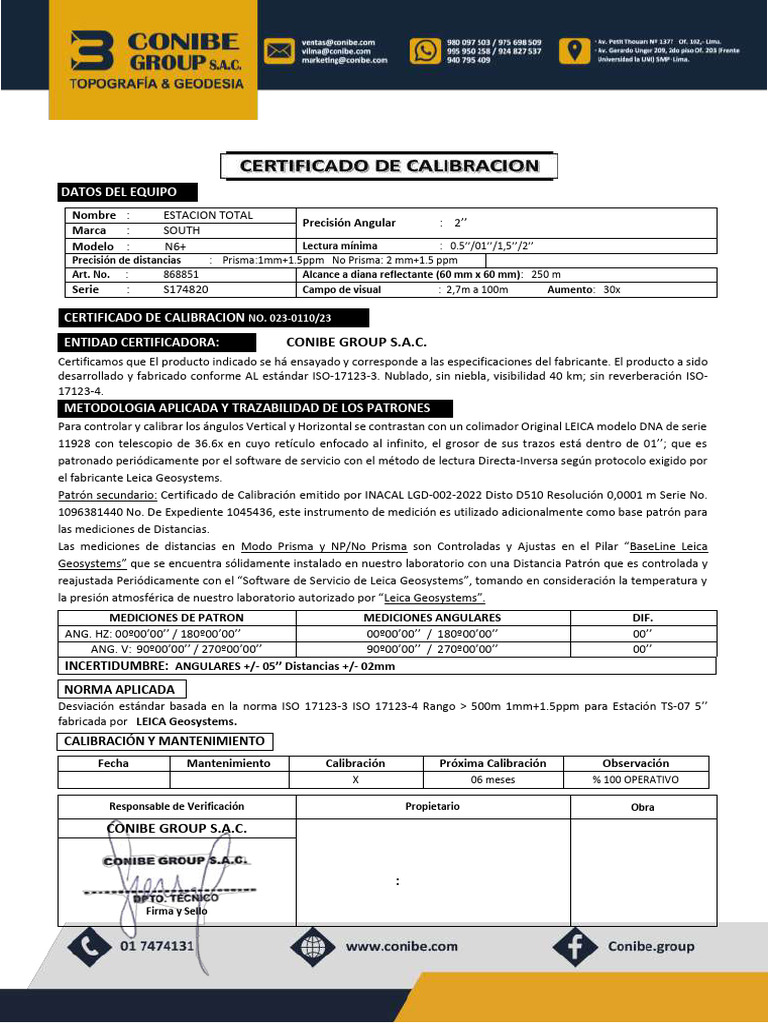

CERTIFICADO DE CALIBRACION NO. 023-0110/23
ENTIDAD CERTIFICADORA: CONIBE GROUP S.A.C.
Certificamos que El producto indicado se há ensayado y corresponde a las especificaciones del fabricante. El producto a sido
desarrollado y fabricado conforme AL estándar ISO-17123-3. Nublado, sin niebla, visibilidad 40 km; sin reverberación ISO-
17123-4.
METODOLOGIA APLICADA Y TRAZABILIDAD DE LOS PATRONES
Para controlar y calibrar los ángulos Vertical y Horizontal se contrastan con un colimador Original LEICA modelo DNA de serie
11928 con telescopio de 36.6x en cuyo retículo enfocado al infinito, el grosor de sus trazos está dentro de 01’’; que es
patronado periódicamente por el software de servicio con el método de lectura Directa-Inversa según protocolo exigido por
el fabricante Leica Geosystems.
Patrón secundario: Certificado de Calibración emitido por INACAL LGD-002-2022 Disto D510 Resolución 0,0001 m Serie No.
1096381440 No. De Expediente 1045436, este instrumento de medición es utilizado adicionalmente como base patrón para
las mediciones de Distancias.
Las mediciones de distancias en Modo Prisma y NP/No Prisma son Controladas y Ajustas en el Pilar “BaseLine Leica
Geosystems” que se encuentra sólidamente instalado en nuestro laboratorio con una Distancia Patrón que es controlada y
reajustada Periódicamente con el “Software de Servicio de Leica Geosystems”, tomando en consideración la temperatura y
la presión atmosférica de nuestro laboratorio autorizado por “Leica Geosystems”.
MEDICIONES DE PATRON MEDICIONES ANGULARES DIF.
ANG. HZ: 00º00’00’’ / 180º00’00’’ 00º00’00’’ / 180º00’00’’ 00’’
ANG. V: 90º00’00’’ / 270º00’00’’ 90º00’00’’ / 270º00’00’’ 00’’
INCERTIDUMBRE: ANGULARES +/- 05’’ Distancias +/- 02mm
NORMA APLICADA
Desviación estándar basada en la norma ISO 17123-3 ISO 17123-4 Rango > 500m 1mm+1.5ppm para Estación TS-07 5’’
fabricada por LEICA Geosystems.
CALIBRACIÓN Y MANTENIMIENTO
Fecha Mantenimiento Calibración Próxima Calibración Observación
25/11/2023 X 06 meses % 100 OPERATIVO
Responsable de Verificación Propietario Obra
CONIBE GROUP S.A.C.
CONSORCIO BOCANEGRA
RUC: 20611463805
Firma y Sello
DATO DEL EQUIPO
COLIMADOR DE 4 TELESCOPIOS Precisión Angular : ± ½ trazo del colimador enfocado al infinito ± 0,3”
Marca : LEICA Tipo : 4 Retículos de 4.99m; 9.95; 20.14; 95.17 al infinito
Modelo : DNA Apertura de Objetivo : 45mm
Articulo : 727 043 Enfoque de distancia : 4.99m al Infinito
Serie : 11928 Telescopio : 36.6x Imagen Directa
Codigo : CGT – C – 01 Compensador : ± 0.3”/0.00009gon
CERTIFICADO DE CALIBRACION NO. 023-0356/23
ENTIDAD CERTIFICADORA: CONIBE GROUP S.A.C.
METODOLOGIA APLICADA Y TRAZABILIDAD DE LOS PATRONES ..
Para controlar y calibrar este instrumento se contrasta los tubos de un colimador Original Leica modelo DNA de serie
11928 con telescopio de 36.6x en cuyos retículos enfocados al infinito, el grosor de sus trazos está dentro de 0.5”; que
es patronado periódicamente por el software de servicio con el método de lectura Directa-Inversa según protocolo
exigido por el fabricante Leica Geosystems.
El control se ejecuta en la base soporte metálica fijada en cimiento específico del colimado DNA LEICA a influencias del
clima y enfocados los retículos al infinito, tomando en consideración la temperatura y la presión atmosférica de nuestro
Laboratio Autorizado por Leica Geosystems.
TEMPERATURA LABORATORIO HUMEDAD RELATIVA LABORATORIO PRES. ATM.
20.1º CELCIUS 71% 760 mm Hg
NORMA APLICADA
Desviación estándar basada en la norma DIN 18723 e ISO 12857 del Colimador DNA LEICA de serie 11928.
RESULTADOS
Distancia Lectura de instrumento Patrón Distancia Instrumento contrastado Diferencia
Retículos enfocados al infinito: ± 1.2 de grosor de trazo (aprox. 0.3”) ± 1.2 de grosor de trazo (aprox. 0.3”)
Porcentaje de Error: ± 0.001% ± 1.2 de grosor de trazo del retículo enfocado al infinito
CALIBRACIÓN Y MANTENIMIENTO
Fecha Mantenimiento Calibración Próxima Calibración Observación
25/11/2023 X 06 meses % 100 OPERATIVO
Responsable de Verificación Propietario
Conibe Group S.A.C. Obra
