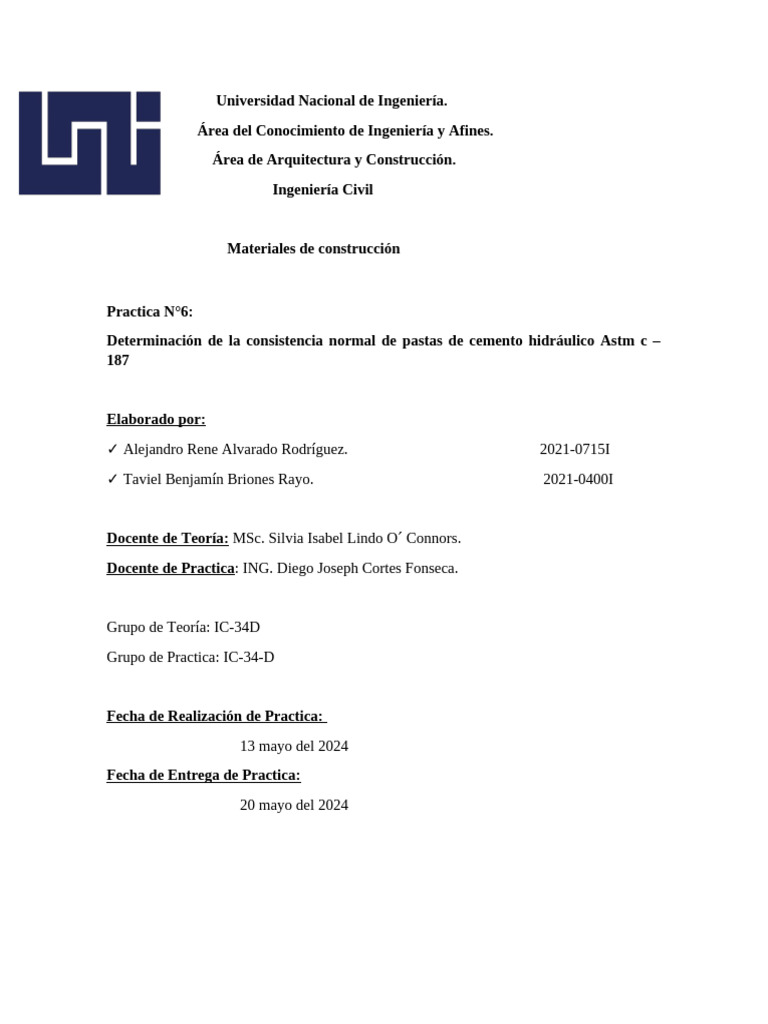

Universidad Nacional de Ingeniería.

Área del Conocimiento de Ingeniería y Afines.

Área de Arquitectura y Construcción.
Ingeniería Civil

Materiales de construcción

Practica N°6:
Determinación de la consistencia normal de pastas de cemento hidráulico Astm c –
187

Elaborado por:
✓ Alejandro Rene Alvarado Rodríguez. 2021-0715I
✓ Taviel Benjamín Briones Rayo. 2021-0400I

Docente de Teoría: MSc. Silvia Isabel Lindo O´ Connors.

Docente de Practica: ING. Diego Joseph Cortes Fonseca.

Grupo de Teoría: IC-34D

Grupo de Practica: IC-34-D

Fecha de Realización de Practica:

13 mayo del 2024
Fecha de Entrega de Practica:
20 mayo del 2024
 Índice

Introducción............................................................................................................................3

Objetivos.................................................................................................................................4

Objetivo general..................................................................................................................4

Objetivo específico..............................................................................................................4

Desarrollo teórico....................................................................................................................5

Desarrollo de la Practica.........................................................................................................6

Materiales y equipo.............................................................................................................6

Procedimiento......................................................................................................................7

Datos recopilados:.................................................................................................................11

Conclusión............................................................................................................................12

Recomendaciones..............................................................................................................13

Bibliografía………………………………………………………………………………14
 Introducción.
La determinación de la consistencia normal de pastas de cemento hidráulico es un
procedimiento estandarizado que se utiliza para evaluar la calidad del cemento y su
capacidad para producir morteros y concretos de alta calidad. La consistencia normal se
define como la cantidad de agua necesaria para producir una pasta de cemento hidráulico
que tenga una consistencia estándar. Esta prueba se lleva a cabo de acuerdo con la norma
ASTM C-187, que establece los procedimientos y los requisitos necesarios para realizar la
prueba con precisión y confiabilidad. En la industria de la construcción y en la
investigación, la determinación de la consistencia normal es una herramienta esencial para
garantizar la calidad y la seguridad de las estructuras construidas con cemento hidráulico.

La consistencia normal se define como la cantidad de agua necesaria para producir una
pasta de cemento hidráulico que tenga una consistencia estándar. Esta consistencia se logra
cuando la pasta tiene una resistencia a la penetración específica medida en el ensayo.

La prueba se realiza mezclando una cantidad determinada de cemento con una cantidad
específica de agua en un recipiente llamado "aparato de Vicat". El material se mezcla hasta
que se forma una pasta homogénea y se coloca en el aparato de Vicat. El ensayo mide la
penetración de una aguja en la pasta a una velocidad específica, lo que indica la resistencia
de la pasta a la penetración. La cantidad de agua se ajusta hasta que se alcanza la
consistencia normal.

3
 Objetivos.
Objetivo general.
Establecer un método estandarizado para medir la cantidad óptima de agua necesaria para
producir una consistencia normal en las pastas de cemento hidráulico.

Objetivo específico.
1) Establecer un método preciso y estandarizado para medir la cantidad óptima de agua
necesaria para producir una consistencia normal en las pastas de cemento hidráulico.
2) Evaluación y comparación de diferentes tipos de cemento hidráulico y su efecto en
las propiedades de la pasta.

4
 Desarrollo teórico
La determinación de la consistencia normal de pastas de cemento hidráulico ASTM C-187
es un ensayo estandarizado que se utiliza para evaluar las propiedades del cemento
hidráulico y su capacidad para producir morteros y concretos de alta calidad con una
consistencia adecuada. La consistencia normal se define como la cantidad de agua
necesaria para producir una pasta de cemento hidráulico que tenga una consistencia
estándar, que se logra cuando la pasta tiene una resistencia a la penetración específica
medida en el ensayo.

El equipo utilizado para realizar la prueba es el aparato de Vicat, que consta de un plato de
base, un molde de metal, un vástago de acero inoxidable, una aguja y un indicador de
profundidad. El molde se llena con una cantidad específica de pasta de cemento hidráulico
y se compacta en el molde con el vástago de acero inoxidable. A continuación, se coloca el
molde con la pasta de cemento hidráulico en el plato base del aparato de Vicat. La aguja se
deja caer sobre la superficie de la pasta de cemento hidráulico y se mide la profundidad de
penetración. Si la profundidad de penetración es menor a 10 mm, se agrega más agua y se
repite el ensayo. Si la profundidad de penetración es mayor a 10 mm, se agrega más
cemento y se repite el ensayo.

El ensayo se repite hasta que se logra la consistencia normal, que se define como la
cantidad de agua necesaria para producir una pasta de cemento hidráulico que tiene una
resistencia a la penetración de 10 ± 1 mm medida con la aguja. La cantidad de agua
necesaria para lograr la consistencia normal se expresa como porcentaje del peso del
cemento.

La determinación de la consistencia normal de pastas de cemento hidráulico ASTM C-187

es una prueba importante para evaluar la calidad del cemento hidráulico y su capacidad
para producir morteros y concretos de alta calidad con una consistencia adecuada. La
prueba establece un estándar para la consistencia normal de la pasta de cemento hidráulico
y garantiza que se utilice la cantidad correcta de agua para producir mezclas de concreto y
mortero con la consistencia adecuada.

5
 Desarrollo de la Practica.
Materiales y equipo.
Cemento Portland (650 g). Placa de vidrio. Para mezclar el cemento.
Agua potable a temperatura de 23 ± 2 °C. Batidora. Si se usa el método mecánico
descrito en ASTM C 305.
Balanzas
Probeta Graduada Cronómetros
Aparato de Vicat Toallas o paños.
Espátula de longitud entre 100 a 150 mm. Termómetro.
Cucharas de albañilería.

Balanzas: precisa, legible y sensitiva del 0.1% de la carga de ensayo en cualquier punto
dentro del rango de uso. Conforme los requisitos de la ASTM C 1005, que evaluará la Masa
y Dispositivos por precisión de una carga total de 1000 g.

Probeta Graduada de 200 o 250 ml: Capacidad, y conformando a los requisitos de la

Práctica C 490.

Aparato de Vicat: El aparato de Vicat es utilizado para saber el tiempo de fraguado de

ciertos materiales como el cemento, mortero, yeso, etc.

Espátula de longitud entre 100 a 150 mm.: Una espátula es una herramienta que consiste
en una lámina plana de metal con agarradera o mango similar a un cuchillo con punta
redondeada. Según su uso.

Cucharas de albañilería: También conocida como palustre, badilejo o cuchara de albañil,

es una herramienta usada en albañilería formada por una lámina metálica de forma
triangular, sujetada por un mango de madera que se emplea para aplicar y manejar el
mortero y la argamasa. 1 2 Si es pequeña, se suele denominar paletín.

Termómetro: Este instrumento de medición de temperatura consiste en un bulbo del que

se extiende un delgado tubo de vidrio, cuyo interior contiene mercurio, solo que el volumen
de mercurio en el tubo es menor que el volumen en el bulbo.

6
 Procedimiento.
Determinación de la consistencia normal del cemento

Garantizar la temperatura del aire ambiente en la sala de trabajo, la zona de mezclado, el

cemento seco, los moldes y placas de base, excepto la del agua debe mantenerse entre 23 ±
4°C. Además, la temperatura del agua de mezclado debe ser de 23 ± 2°C (ASTM C511). Y
la humedad relativa del laboratorio no debe ser menor del 50%.

Método manual

1) Pesar 650 gramos de cemento y colocarlo sobre la placa de vidrio, formar un cono
cráter central para ello utilizar una espátula.
2) Calcular la cantidad de agua para el ensaye multiplicando los 650 gramos por un
porcentaje que oscile entre 20 y 33%. Medir en una probeta la cantidad de agua en
ml.
3) Añadir el agua limpia en el cráter del cono por un periodo de 30 segundos.
4) Dejar reposar la mezcla por 30 segundos, para que el cemento absorba el agua. En
este periodo el operador puede colocarse los guantes de hule que usará para
manipular la mezcla.
5) Humedecer ligeramente los guantes de hule y proceder a amasar la pasta de
cemento a mano durante un periodo de 90 segundos a fin de Lograr una pasta
homogénea
6) Transcurrido este tiempo, hacer una pelota en forma ovalada y bolear de una mano a
la otra, seis veces, en una distancia aproximada de 15 centímetros.
7) Con la muestra que permanece en una mano, llenar completamente por la base
mayor el molde, sostenido en la otra, quitar el exceso en esta base con un solo
movimiento de la palma de la mano. Colocar la placa de vidrio H sobre la base
mayor, voltear el conjunto y con ayuda de una espátula quitar el exceso en la base
menor. Durante estas operaciones se debe tener cuidado de no comprimir la
muestra.
7

8) Llevar el conjunto constituido por la placa, la pasta y el molde al aparato y centrar

debajo del vástago B, hacer descender el mismo hasta que el extremo del émbolo C
haga contacto con la superficie de la pasta y fijar en esta posición por medio del
tornillo E. Leer la posición inicial del índice F en la escala o desplazar el índice
hasta que coincida con el cero superior; 30 segundos después de terminada la
mezcla, soltar el vástago cuidando que el aparato no esté sometido a ninguna
vibración durante el ensayo.
9) Se considera que la pasta tiene consistencia normal cuando el émbolo penetra 10 ± 1
mm, 30 segundos después de haber sido soltado. Si no se obtiene la consistencia
normal en el primer ensayo, repetir toda la operación, variando la cantidad de agua,
hasta obtenerla; cada vez hay que emplear cemento nuevo.

Método mecánico

1) Pesar 650 gramos de cemento y colocarlo sobre la placa de vidrio, formar un cono
cráter central para ello utilizar una espátula.
2) Calcular la cantidad de agua para el ensaye multiplicando los 650 gramos por un
porcentaje que oscile entre 20 y 33%. Medir en una probeta la cantidad de agua en
ml.
3) Preparar la pasta de cemento según la norma ASTM C 305, que se describe en los
incisos siguientes.
4) Ajustar el aspa y el tazón adecuadamente a la mezcladora. Luego introducir los
materiales en el tazón mezclador y proceder a mezclarlos de la manera siguiente:
5) Colocar toda el agua que utilizara para la mezcla dentro del tazón.
6) Agregar el cemento sobre el agua y dejar transcurrir un tiempo de 30 segundos para
que este absorba.
7) Iniciar la mezcla a una velocidad baja (140±5 r/minutos) por un periodo de 30
segundos.
8) Detener el proceso de mezcla por 15 segundos y durante este tiempo raspar hacia
abajo cualquier residuo de pasta que haya quedado adherido al tazón.
 8
9) Reiniciar nuevamente la mezcla, esta vez a una velocidad media (285 ± 10 r/minuto),
por un periodo de un minuto.
10) Transcurrido este tiempo hacer una pelota en forma ovalada y bolear de una mano a
las otras seis veces, en una distancia aproximada de 15 centímetros.
11) Con la muestra que permanece en una mano, llenar completamente por la base
mayor el molde, sostenido en la otra, quitar el exceso en esta base con un solo
movimiento de la palma de la mano. Colocar la placa de vidrio H sobre la base
mayor, voltear el conjunto y con ayuda de una espátula quitar el exceso en la base
menor. Durante estas operaciones se debe tener cuidado de no comprimir la muestra.
12) Llevar el conjunto constituido por la placa, la pasta y el molde al aparato y centrar
debajo del vástago B, hacer descender el mismo hasta que el extremo del émbolo C
haga contacto con la superficie de la pasta y fijar en esta posición por medio del
tornillo E. Leer la posición inicial del índice F en la escala o desplazar el índice hasta
que coincida con el cero superior; 30 segundos después de terminada la mezcla,
soltar el vástago cuidando que el aparato no esté sometido a ninguna vibración
durante el ensayo.
13) Se considera que la pasta tiene consistencia normal cuando el émbolo penetra 10 ± 1
mm, 30 segundos después de haber sido soltado. Si no se obtiene la consistencia
normal en el primer ensayo, repetir toda la operación, variando la cantidad de agua,
hasta obtenerla; cada vez hay que emplear cemento nuevo.
9

Cálculos
1. Cantidad de agua

W w =% Agua∗W C

Ensayo 1: W w =27 % (650)=175.5

Ensayo 2: W w =2 9 %(650)=188.5

Ensayo 3: W w =27.34 % (650)=17 7.71

Ensayo 4: W w =27 .34 % (650)=177.71

Ensayo 5: W w =27 % (650)=175.5

2. Penetración en la pasta

P=L F −L0

Ensayo 1: P = 8 – 0 = 8

Ensayo 2: P = 20 – 0 = 20

Ensayo 3: P = 13 – 0 = 13

Ensayo 4: P = 14 – 0 = 14

Ensayo 5: P = 10 – 0 = 10
10

Datos recopilados:
Ensayo No. Peso de Calidad de Penetración % de agua.
muestras agua (ml) (mm)
(gramos)
1 650 175.5 ml 8 mm 27%
2 650 188.5 ml 20 mm 29%
3 650 177.71 ml 13 mm 27.34%
4 650 177.71 ml 14 mm 27.34%
5 650 175.5 ml 10 mm 27%

Tiempo de mezclado.

30 segundos de reposo agua

30 segundos de mezcla , velocidad baja

15 segundos de reposo , cambio de velocidad

60 segundos de mezclado .
11
 Conclusión.
En conclusión, la determinación de la consistencia normal de pastas de cemento hidráulico
es un proceso importante para garantizar la calidad y uniformidad del material utilizado en
la construcción de estructuras y edificaciones. Este método estandarizado permite medir la
cantidad óptima de agua necesaria para producir una consistencia normal en las pastas de
cemento hidráulico, lo que contribuye a mejorar la resistencia y durabilidad de las
construcciones, reducir los riesgos de fallas y asegurar la seguridad de las personas que las
habitan o utilizan.

Además, la determinación de la consistencia normal de pastas de cemento hidráulico

permite la evaluación y comparación de diferentes tipos de cemento hidráulico y su efecto
en las propiedades de la pasta, como la resistencia y la durabilidad.

12
Recomendaciones.

13
Bibliografía
NG. IVÁN MATUS LAZO Y MSC ING. SILVIA LINDO O´CONNORS. Recopilación,
Guía de laboratorio de Materiales de Construcción.

Anotaciones propias, clase práctica de laboratorio, UNI-RUPAP, lunes 6 de mayo,2024.

Ing. DIEGO JOSEPH CORTES FONSECA.
14
