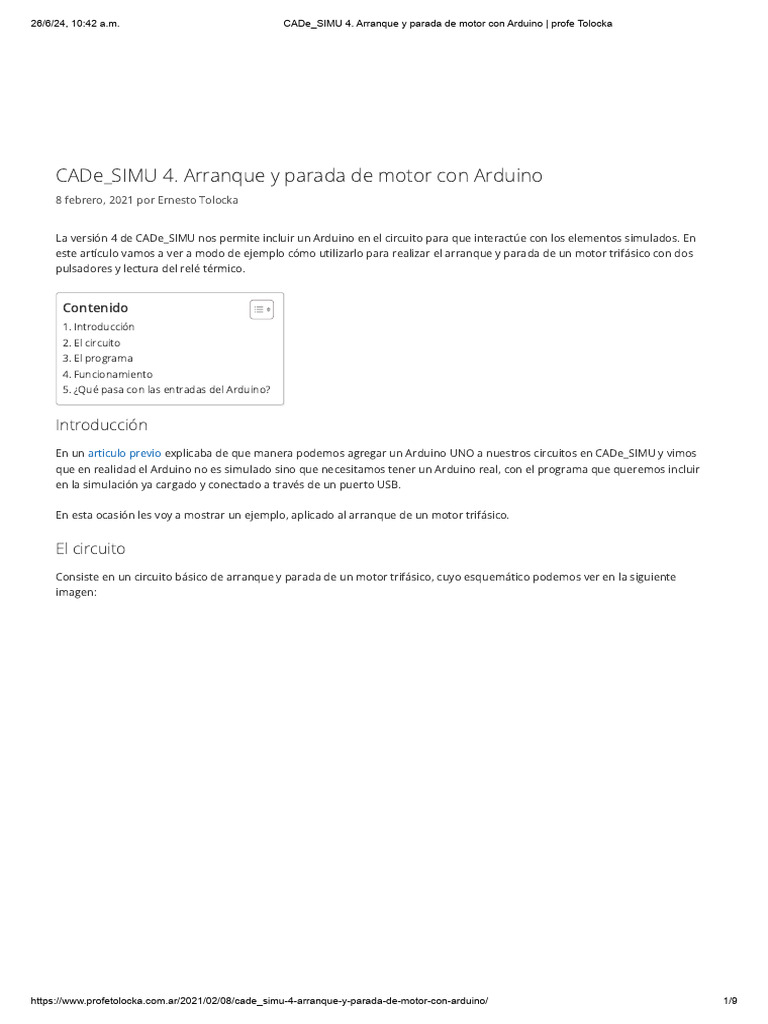

CADe_SIMU 4. Arranque y parada de motor con Arduino

8 febrero, 2021 por Ernesto Tolocka

La versión 4 de CADe_SIMU nos permite incluir un Arduino en el circuito para que interactúe con los elementos simulados. En
este artículo vamos a ver a modo de ejemplo cómo utilizarlo para realizar el arranque y parada de un motor trifásico con dos
pulsadores y lectura del relé térmico.

Contenido
1. Introducción
2. El circuito
3. El programa
4. Funcionamiento
5. ¿Qué pasa con las entradas del Arduino?

Introducción
En un articulo previo explicaba de que manera podemos agregar un Arduino UNO a nuestros circuitos en CADe_SIMU y vimos
que en realidad el Arduino no es simulado sino que necesitamos tener un Arduino real, con el programa que queremos incluir
en la simulación ya cargado y conectado a través de un puerto USB.

En esta ocasión les voy a mostrar un ejemplo, aplicado al arranque de un motor trifásico.

El circuito
Consiste en un circuito básico de arranque y parada de un motor trifásico, cuyo esquemático podemos ver en la siguiente
imagen:

https://www.profetolocka.com.ar/2021/02/08/cade_simu-4-arranque-y-parada-de-motor-con-arduino/ 1/9
26/6/24, 10:42 a.m. CADe_SIMU 4. Arranque y parada de motor con Arduino | profe Tolocka

Fig. 1. Arranque y parada de un motor trifásico con Arduino

Como pueden apreciar, el circuito tiene un contactor K1 que es el que actúa sobre el motor trifásico. La bobina de este
contactor está conectada a la salida 2 del Arduino. Al Arduino además se conectan dos pulsadores de control del motor: S2
(entrada 9) para ponerlo en marcha y S1 (entrada 8) para pararlo. Como medida de protección, el motor tiene un relé térmico
que cierra el contacto F (entrada 10) si se produce una sobrecarga, situación en la cual vamos a abrir el contactor y encender la
luz de alarma H (salida 3). La condición de alarma se mantendrá aunque se desactive la entrada del relé térmico (entrada 10) y
sólo podremos arrancar de nuevo el motor si actuamos sobre el pulsador CLEAR (entrada 11).

Recuerden que los circuitos eléctricos del Arduino deben cerrarse siempre por GND y 5V del mismo Arduino en CADe_SIMU.

Esta es la configuración del Arduino:

Configuración del Arduino en CADe_SIMU

Circuito

https://www.profetolocka.com.ar/2021/02/08/cade_simu-4-arranque-y-parada-de-motor-con-arduino/ 2/9
26/6/24, //Ejemplo
10:42 a.m.Arranque y parada CADe_SIMU 4. Arranque y parada de motor con Arduino | profe Tolocka

define MOTOR 2
define PILOTO 3
define STOP 8
define START 9
define TERMICO 10
define CLEAR 11

#include <PC_SIMU.h>
PC_SIMU Arduino;

boolean AlarmaTermico;

void setup() {

pinMode(MOTOR, OUTPUT); //Salida Motor

pinMode(PILOTO, OUTPUT); //Indicador Error

digitalWrite(MOTOR, 0); //Arranca motor parado

digitalWrite(PILOTO, 0); //Arranca lampara apagada

pinMode (STOP, INPUT); //Entrada pulsador STOP

pinMode (START, INPUT); //Entrada pulsador START
pinMode (TERMICO, INPUT); //Entrada contacto aux relé térmico
pinMode (CLEAR, INPUT); //Entrada CLEAR de alarma

AlarmaTermico = false;

Arduino.INI();

void loop() {

//Ver pulsador START

if (digitalRead (START) && (AlarmaTermico==false)) {
digitalWrite(MOTOR, 1);
}

//Ver pulsador STOP

if (digitalRead (STOP)) {
digitalWrite(MOTOR, 0);
}

//Ver contacto del térmico

if (digitalRead (TERMICO)) {
digitalWrite (MOTOR,0);
digitalWrite (PILOTO,1);
AlarmaTermico = true;
}

//Ver pulsador de CLEAR

if (digitalRead (CLEAR)) {
digitalWrite (PILOTO,0);
AlarmaTermico = false;
}
}

Analicemos el funcionamiento de este código:

En el inicio tenemos algunas definiciones (define) de entradas y salidas, que podemos cambiar si modificamos el circuito.

https://www.profetolocka.com.ar/2021/02/08/cade_simu-4-arranque-y-parada-de-motor-con-arduino/ 3/9
 En 10:42
26/6/24, la función
a.m. loop se va comprobando el estado de las entradas
CADe_SIMU y actuando
4. Arranque en motor
y parada de consecuencia:
con Arduino | profe Tolocka

En la línea 36, si se aprieta START y no hay una condición de sobrecarga, activamos la salida del contactor para poner el
marcha el motor.

En la línea 41, si se aprieta STOP, desactivamos la salida del contactor y paramos el motor.

En la línea 46, si se cierra el contacto auxiliar del relé térmico porque hubo una sobrecarga, paramos el motor, prendemos la
luz de alarma y ponemos en true la variable AlarmaTermico, indicando la falla.

Finalmente en la línea 53, si se pulsa CLEAR, “limpiamos” la falla apagando la luz de alarma y poniendo en false
AlarmaTermico, con lo que el motor está de nuevo en condiciones de ser puesto en marcha.

Este es sólo un programa de prueba, para mostrar las posibilidades de incluir un Arduino UNO en nuestras simulaciones con
CADe_SIMU.

Funcionamiento
Aquí pueden ver el circuito en funcionamiento:

La simulación en funcionamiento

¿Qué pasa con las entradas del Arduino?

Seguramente algunos se preguntarán cómo puede funcionar un programa de Arduino en el que tomamos decisiones en base a
los valores de las entradas, si no hay nada conectado a las mismas..

En este caso no es necesario que conectemos nada a las entradas porque la librería PC_SIMU toma la información que le envía
CADe_SIMU cuando actuamos sobre una entrada en el simulador y le hace creer al Arduino que esa entrada se activó a nivel de

https://www.profetolocka.com.ar/2021/02/08/cade_simu-4-arranque-y-parada-de-motor-con-arduino/ 4/9
 propios circuitos. Cualquier sugerencia o consulta, pueden escribirla en la sección de comentarios.
