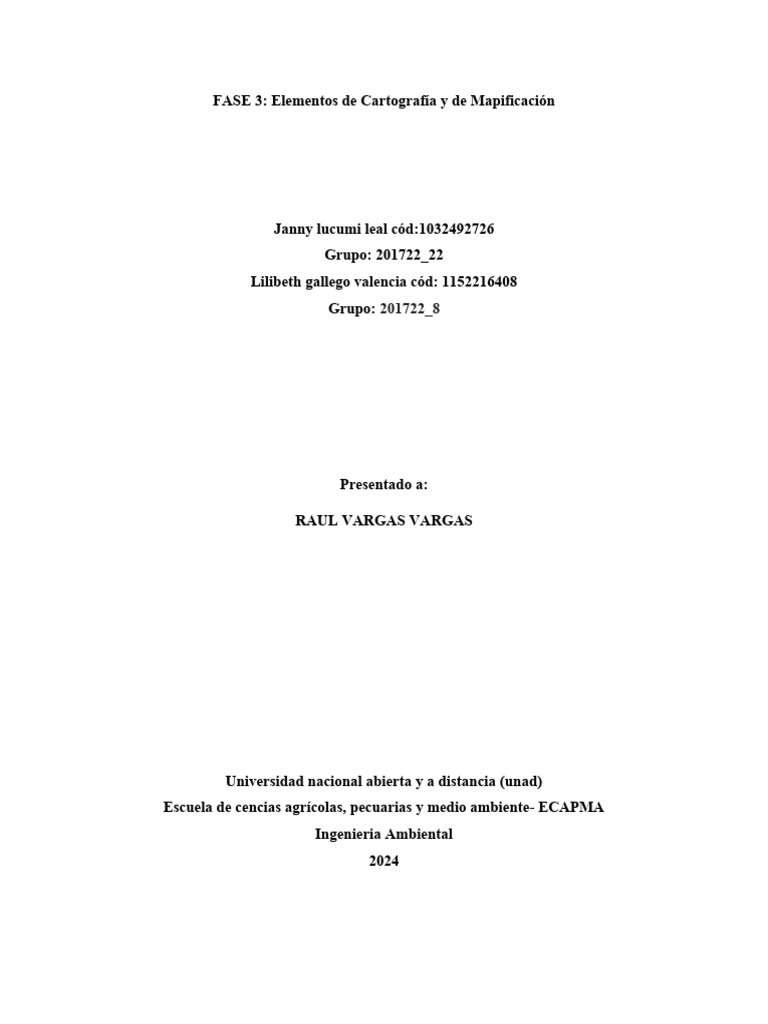

FASE 3: Elementos de Cartografía y de Mapificación

Janny lucumi leal cód:1032492726

Grupo: 201722_22
Lilibeth gallego valencia cód: 1152216408
Grupo: 201722_8

Presentado a:

RAUL VARGAS VARGAS

Universidad nacional abierta y a distancia (unad)

Escuela de cencias agrícolas, pecuarias y medio ambiente- ECAPMA
Ingenieria Ambiental
2024
1. Un análisis profundo y rescatar las ideas centrales y la importancia de la
cartografía en el desarrollo del mundo mediante una infografía en cualquier
programa de libre acceso.

2. Adicionalmente deben responder las siguientes preguntas orientadoras:

- ¿Definan que es el de sistema de referencia y datum geodésico?
Es un sistema de referencia geodésico utilizado para cálculo y determinación de
coordenadas. Se utilizan dos tipos: el Datum vertical y el Datum horizontal.
El Datum vertical: es la superficie de altura nula, el Geoide, y las alturas
ortométricas. El Datum horizontal: determina la longitud y latitud, y puede ser local
o global.

- ¿A qué hace referencia el World Geodetic System?, especificar cual se adopta

actualmente.

El World Geodetic System o Sistema Geodésico Mundial es un estándar global de

uso en cartografía, geodesia y navegación por satélite, en el cual se incluyen la
definición de las constantes fundamentales y derivadas del sistema de coordenadas.
La adoptada actualmente es la WGS-84 que está establecida desde 1984 por la
agencia nacional de inteligencia aeroespacial de los Estados Unidos y tiene una
última revisión en el año 2004.
El WGS-84 Es el que usan actualmente los sistemas de posicionamiento global
(GPS).

- Expliquen qué tipo de proyecciones utiliza Colombia.

En Colombia se utilizan 3 tipos de coordenadas las cartesianas trimencionales:

 Las curvilíneas
 Elipsoidales
 Las planas de proyección
Cada una de estas tiene ventajas y desventajas. Estas son 3 formas diferentes,
establecen ubicación geográfica en un punto. Se estudio y se seleccionó una única
proyección cartográfica para Colombia. (IGAC, S.f) el cual es El datum MAGNA
SIRGAS y se basará en la proyección cartográfica Transverse de Mercator.
De primera opción se buscó que el inicio coincida con el punto materializado del
observatorio astronómico.
De segunda opción un origen que fuera equidistante a cada extremo del territorio
colombiano.
El elipsoide que utiliza actualmente en Colombia es el GRS-80, similar al elipsoide
internacional WGS-84, de los Estados Unidos. Para las coordenadas planas del país,
todos los cinco puntos de origen se sitúan sobre la misma.
Latitud de Bogotá (4°35' 56.57"N, que emplea el dátum Bogotá) y con diferencia de
3 grados en longitud al este o al oeste.
La longitud de Bogotá (74°04'51.3"W, que emplea el dátum Bogotá).
Las coordenadas planas, tanto en el sentido de las "estes" como en las "nortes",
tienen una asignación de 1.000.000 m E y 1.000.000 m N. La proyección
cartográfica oficial utilizada en Colombia hasta el año 2020 es GaußKrüger (IGAC,
2004), datum MAGNA SIRGAS.
- ¿Qué son las coordenadas geográficas, las coordenadas planas?, ¿qué otras
existen y en que se diferencian todas?, ¿para qué sirven?
Las coordenadas geométricas son sistemas de referencia que asignan ubicaciones a
la Tierra mediante letras y símbolos específicos. Utilizan la superficie esférica de la
Tierra para determinar la elevación y están sostenidos por puntos de la superficie de
la Tierra. Se diferencian de las coordenadas planas, que se definen en un plano
bidimensional y representan longitudes y latitudes.

Hipparcus diseñó un sistema de líneas imaginarias trazadas sobre la superficie de la

Tierra 200 años a. C., incluyendo Ecuador como una línea perpendicular al eje de
rotación y Greenwich como una línea vertical. La posición de un punto es definida
por la distancia angular entre Ecuador y cualquier punto.

Las Coordenadas planas: es un sistema basado en la Proyección Transversa de

Mercator, utilizada en 85% del mundo. Además, se utiliza la cartografía oficial del
IGAC. La proyección gira el eje vertical del globo con un cilindro tangente,
proyectando una faja angosta de 6° de largitud cada vez, obviar la curvatura de la
Tierra.

Coordenadas planas de Gauss-Krüger y elipsoidales [Ø,ʎ]. (figura).

Recuperado de
https://www.igac.gov.co/sites/igac.gov.co/files/
anexo_8._tipos_de_coordenadas_man ejados_en_colombia_igac._ano_2004.pdf
Sistema de coordenadas cartesianas: que lleva el nombre del matemático francés
René Descartes, se utiliza para crear planos de ciudades y municipios. Se trata de
una proyección azimutal, con el metro como unidad de medida. Este sistema se
utiliza para cartografía a gran escala y es similar a una representación elipsoide en
un plano paralelo.
 Proyección cartesiana. (figura). Recuperado de
https://www.igac.gov.co/sites/igac.gov.co/files/anexo_8._tipos_de_coordenadas_
manejados_en_colombia_igac._ano_2004.pdf

Las proyecciones acumulativas o cenitales tienen un punto central, con meridianos

representados por líneas curvas y paralelos en círculos concéntricos. Pueden
representar toda la superficie de la tierra y pueden ser subdoctorales,
pseudocilíndricos o policlínicos.

Proyección plana o cenital. (Figura). Recuperado de

http://www.gisandbeers.com/entendiendolas-proyecciones-en-sig/

Proyección cónica (figura). Recuperado de

http://www.gisandbeers.com/entendiendo-lasproyecciones-en-sig/

3. En grupo, Conceptualizar la escala y las operaciones para su cálculo. El

concepto de Escala es la relación de proporción existente entre las medidas
reales en el terreno y las correspondientes representadas en el mapa, la escala
es la representación proporcional de los objetos.

Ejemplo, la escala 1:25.000 significa que una unidad en el mapa equivale a 25.000
de las mismas unidades en la realidad. Estas unidades pueden ser de cualquier tipo,
kilómetros, millas, metros, etc.
En ese sentido, un plano a escala 1:50.000 quiere decir que, si en el mapa se mide 1
cm, en el terreno esa distancia equivale a 50.000 cm o lo que es lo mismo 500 m. de
esa manera se obtiene la medida de longitud real en el terreno.

Entendiendo el concepto de escala desarrollen los siguientes ejercicios

exponiendo el procedimiento.

 En un mapa a escala 1:70.225 la distancia entre dos puntos A y B es de 35 cm.

¿Cuál es la distancia real en el terreno entre los puntos A y B?

1 Cm en el plano=1:70,225 cm en el terreno
35=x
2
35 cm∗70,225 cm 2457,875 cm
x= = =2457,875 cm
1cm 1 cm

 La distancia entre Tunja y Sogamoso es de 95 km; en el mapa la distancia entre

ambas ciudades es 45 cm, ¿a qué escala está dibujado el mapa?

km∗100000 m
95 =95000000 cm
1 km

Ditcia plano=45 cm

45 cm=95000000

1 cm=x

2
1 cm∗95000000 cm 95000000 cm
x= = =2111111 ,1 cm
45 cm 45 cm

escala igual a 1 :2111111 ,1

 Se ha delimitado una finca en forma de rectángulo cuyas dimensiones son 285
m de largo y 195 m de ancho. En el plano, el largo de la finca es de 45 cm.
calcular: ¿A qué escala está dibujado el plano? ¿Cuál es el ancho de la finca en
el plano?

longitud real
escala=
longitud del plano
 28500 cm
escala= =633 , 3 cm
45 cm

Calcular ancho de la finca

ancho real
ancho en el plano=
escala

19500 cm
ancho en el plano= =30 ,79 cm
633 , 3 cm

 Un mapa de Putumayo está construido a escala 1:255.000. ¿A cuántos

kilómetros se encuentran dos ciudades que en el mapa están separadas 25 cm?

1 cm=255000

25 cm=x

2
25 cm∗255000 cm 6375000 cm
x= = =6375000 cm
1 cm 1 cm

cm∗1 km
6375000 =63 ,75 km
100000 cm

 Se dibuja un mapa a escala 1:5.500 La distancia entre dos curvas de nivel de

dicho mapa es de 25 mm. ¿Cuál será la distancia real en horizontal entre las dos
curvas?

1 cm=5500

25 mm=x
mm∗1 cm
25 =2 , 5 cm
10 mm

2
2 ,5 cm∗5500 cm 13750 cm
x= = =19750 cm
1 cm 1 cm

cm∗1 km
13750 =0,1375 km
100000 cm

4. Del área de si interés trabajado, en donde se generaron las curvas de nivel,

deben escoger 3 sectores diferentes, un sector donde las curvas estén muy
separadas, uno donde estén un poco más unidas y otro donde las curvas estén
muy pegadas; en cada sector debe calcular la pendiente del terreno. De
acuerdo con sus resultados clasificar las pendientes obtenidas según la
siguiente tabla de pendientes del IGAC.

SIMBOLO GRADIANTE % DESCRIPCIÓN

a 12-25 Fuertemente inclinado
b 3-7 Ligeramente inclinado
c 3,7 Ligeramente inclinado
5. Deben elaborar un mapa mental o una infografía donde se relacionen y
describan los principales elementos que deben ir en un mapa.
6. En el geoportal del IGAC en el enlace Datos Abiertos IGAC | GEOPORTAL
en Aplicaciones y dentro de aplicaciones “consulta de planchas”, deben buscar
el municipio de su interés adjuntando las capturas de pantalla
correspondientes.

ESCALA 1: 100.000
NUMERO Plancha
1 146
 ESCALA 1: 10.000
NUMERO Plancha
1 146IVA2

¿Qué diferencias y similitudes hay entre un mapa base o topográfico y un

mapa temático, construya una tabla comparativa y de ejemplos?

MAPAS TOPOGRAFICOS TEMATICOS

 Mostrar una visión  Se centran en
general y detallada mostrar la
de un área distribución espacial
geográfica de un mapa
DIFERENCIAS  Escala grande especifico
 Simbología  Escala variables
estandarizada  Simbología
especifica

 Se basan en datos  Utilizan símbolos

geográficos para presentar la
 Se pueden analizar y información
SIMILITUDES comprender  Se basan en datos
patrones especiales geográficos
 Se pueden analizar y
comprender
patrones especiales
 BIBLIOGRAFIA

“EL Mapa y la Comunicación Cartográfica” tomado del enlace:

https://volaya.github.io/libro-sig/chapters/Mapas.html

Recuperado de http://origenesgauss.blogspot.com/2017/10/origenes-de-colombia-
sistema.html (N) y sur (S).
