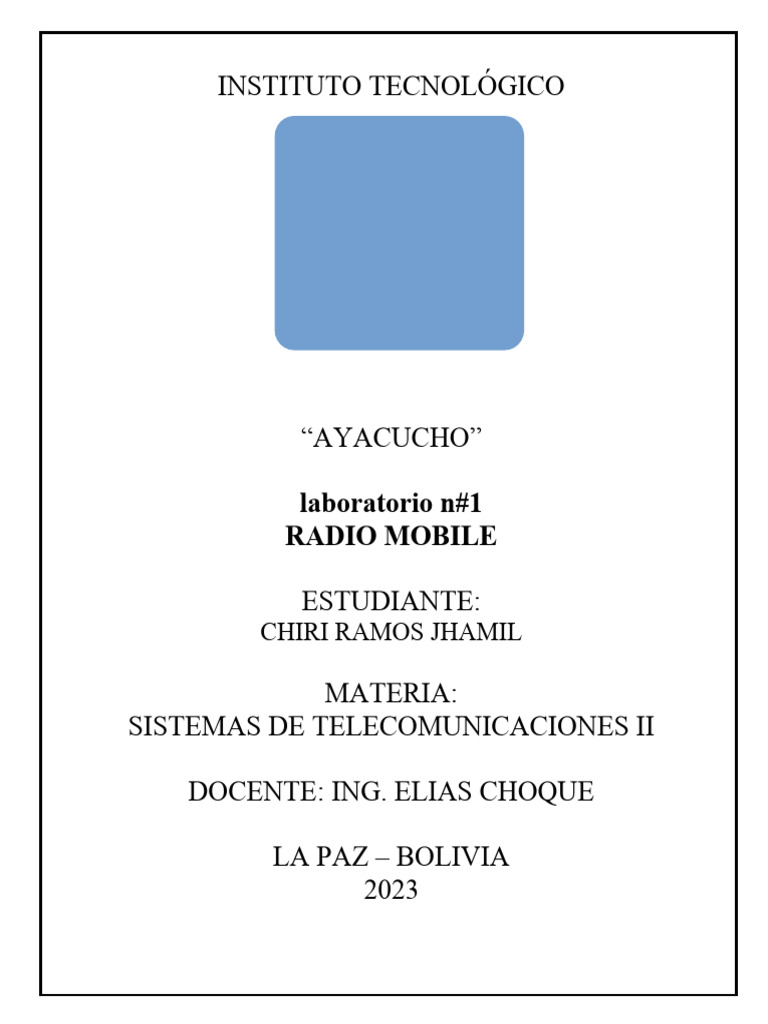

INSTITUTO TECNOLÓGICO

“AYACUCHO”

laboratorio n#1
RADIO MOBILE

ESTUDIANTE:
CHIRI RAMOS JHAMIL

MATERIA:
SISTEMAS DE TELECOMUNICACIONES II

DOCENTE: ING. ELIAS CHOQUE

LA PAZ – BOLIVIA
2023
1.OBJETIVO

 Identificar la aplicación de RadioMobile y sus características.

 Enlazar los puntos de transmisión y recepción ya previstos.
 conseguir todos los cálculos de transmisión, recepción, y perdidas .

2.MARCO TEÓRICO
2.1. RadioMobile

Es un software de libre distribución para el cálculo de radio enlaces de larga distancia en terreno irregular. Para ello
utiliza perfiles geográficos combinados con la información de los equipos (potencia, sensibilidad del receptor,
características de las antenas, pérdidas, etc.) que quieren simularse. Este software implementa con buenas prestaciones
el modelo Longley-Rice, modelo de predicción troposférica para transmisión radio sobre terreno irregular en enlaces de
largo-medio alcance. Además de tener múltiples utilidades de apoyo al diseño y simulación de los enlaces y las redes de
telecomunicaciones. Los parámetros a introducir para realizar las simulaciones permiten reflejar de forma fiel los
equipos reales que se piensa utilizar en la instalación para la que estarían destinados. RadioMobile utiliza para la
evaluación de los enlaces, el perfil geográfico de las zonas de trabajo. La obtención de estos mapas puede realizarse
directamente desde una opción del software que permite descargarlos de Internet. Hay tres tipos de mapas disponibles:
los SRTM, los GTOPO30 y los DTED. Al igual que el modelo de propagación en el que se basa, permite trabajar con
frecuencias entre los 20MHz y 40GHz y longitudes de trayecto de entre 1 y 2000 Km. En la página de RadioMobile,
http://www.cplus.org/rmw/ , existe un enlace directo a la página de descargas de Internet, donde se puede bajar un
paquete de archivos para instalar el software y sus facilidades. Esta página además incluye un guión de instalación
rápida. La instalación es sencilla y el guión es bastante claro por lo que no se considera necesario incluir una descripción
adicional en este manual. La página contiene, además, una sección de Preguntas Frecuentes con respuestas para las
dudas más habituales y explicaciones de uso. La última versión disponible del software es al 7.1.5 en inglés y puede ser
actualizado online.

Este manual pretende ser una breve guía para un usuario que no haya usado nunca RadioMobile y quiera sacarle el
mayor partido en poco tiempo. Ofrece algunos consejos y formas de trabajar y complementa la escasa información
existente en Intenet. Esta dividido en dos partes. La primera descripitva, comenta los principales comandos del menú, y
la segunda analiza las tareas más relevantes a la hora de realizar el cálculo de los radio enlaces (cargar unidades, redes y
mapas, manejo de imágenes, algunas opciones adicionales de utilidad ..). Dentro de la segunda parte se encuentra la
especificación de las redes y las diferentes formas que tiene el programa de presentar los resultados. Todo el desarrollo
se apoya en un caso práctico real perteneciente al desarollo de este PFC. Antes de ello, se menciona algunos
comentarios previos y definiciones importantes para la compresión del la notación de RadioMobile.

2.2. UB-LOCO M2 Ubiquiti

CPU 400MHz | RAM 64 MB | ROUTER Y SWITCH LAYER 3 | PUERTOS

ETH (24)10/100/1000Mbps | SOPORTA POE 8-30VDC ETHER
1 | FUENTE INCLUIDA | SOPORTA SFP 1.25G Y 10G S-85DLC05D,
S-85DLC05D Y S+85DLC03D | PUERTO MICROUSB | RACKEABLE.

2.2.1. Datos tenicos

 Dimensions 161 x 31 x 80 mm (6.31 x 1.22 x  Cross-pol Isolation 20 dB Minimum

3.15")  Max. VSWR 1.4:1
 Weight 180 g (6.35 oz)  Beamwidth 60° (H-pol) / 60° (V-pol) / 60°
 Power Supply (PoE) 24V, 0.5A (Elevation)
 Max. Power Consumption 5.5W  Polarization Dual Linear
 Power Method Passive PoE (Pairs 4, 5+; 7, 8  Enclosure Outdoor UV Stabilized Plastic
Return)  Mounting Pole-Mount (Kit Included)
 Operating Frequency 2412-2462 MHz  Operating Temperature -30 to 75° C (-22 to
 Gain 8.5 dBi 167° F)
 Networking Interface (1) 10/100 Ethernet Port  Operating Humidity 5 to 95% Noncondensing
 Processor Specs Atheros MIPS 24Kc, 400 MHz  Wireless Approvals FCC Part 15.247, IC RS210,
 Memory 32 MB SDRAM, 8 MB Flash CE
 Frequency 2.4 GHz  RoHS Compliance Yes
 Shock & Vibration ETSI300-019-1.4

2.3. locoM9

 Dimensions 164 x 72 x 199 mm (6.46 x 2.83 x 7.83")

 Weight 900 g (1.98 lbs)
 Power Supply (PoE) 24V, 0.5A
 Max. Power Consumption 6.5W
 Power Method Passive PoE (Pairs 4, 5+; 7, 8 Return)
 Operating Frequency 902-928 MHz
 Gain 8 dBi
  Networking Interface (1) 10/100 Ethernet Port
 Processor Specs Atheros MIPS 24Kc, 400 MHz
 Memory 64 MB SDRAM, 8 MB Flash
 Frequency 900 MHz
 Cross-pol Isolation 28 dB Minimum
 Max. VSWR 1.3:1
 Beamwidth 60° (H-pol) / 60° (V-pol) / 60° (Elevation)
 Polarization Dual Linear

2.4. LOCO M5

 Dimensions 161 x 31 x 80 mm (6.31 x 1.22 x 3.15")

 Weight 180 g (6.35 oz)
 Power Supply (PoE) 24V, 0.5A
 Max. Power Consumption 5.5W
 Power Method Passive PoE (Pairs 4, 5+; 7, 8 Return) Operating Frequency Worldwide USA USA DFS 5170-5875
MHz 5725-5850 MHz 5250-5850 MHz Gain 13 dBi Networking Interface (1) 10/100 Ethernet Port Processor
Specs Atheros MIPS 74Kc, 560 MHz Memory 64 MB DDR2, 8 MB Flash Frequency 5 GHz Cross-pol Isolation 20 dB
Minimum Max. VSWR 1.4:1 Beamwidth 45° (H-pol) / 45° (V-pol) / 45° (Elevation) Polarization Dual Linear
Enclosure Outdoor UV Stabilized Plastic Mounting Pole-Mount (Kit Included) Operating Temperature -30 to 75°
C (-22 to 167° F) Operating Humidity 5 to 95% Noncondensing Wireless Approvals FCC Part 15.247, IC RS210, CE
RoHS Compliance Yes Shock & Vibration ETSI300-019-1.4

2.5. MODELO BNC PARA ROSCAR C-H RG59

Conector para enroscar para cable coaxial RG59, pieza con centro de cobre para garantizar la conexión. No requiere
herramienta especializada

2.5.1. Descripción de Conector

 Dimensiones Ø 13.9 x 31.8 mm

 Tipo de Conector BNC Macho Hexagonal
 Compatibilidad de Cable Cable

 Coaxial RG59 Modo de Ensamble Roscado

 Tipo de conector Coaxial
 Frecuencia de operación De 2 GHz Hasta 4 GHz
  Impedancia 50 ohmios
 Potencia máxima 5 W
 Perdida de 0.9 db

2.6. RG 6 AU

MHz 5 10 50 100 200 400 500 600 800 1000 1350 1500 1750 2150 2250 2500 2750 3000

dB 1.7 2.4 5.8 8.5 12.5 18.0 20.3 22.6 26.5 30.4 37.6 40.1 44.6 51.1 52.0 55.3 57.6 60.3

 Attenuations dB/100m · Max. power rating W

3.PROCEDIMIENTO

primeramente entramos al RadioMobile iniciando desde cero borrando cualquier otro archivo abierto utiliza

NEW NETWORKS Borra todos los datos de la memoria RAM de la PC, imágenes y devuelve los valores por defecto a los
parámetros que se hayan modificado. posteriormente abrimos un mapa nuevo con

MAP PROPERTIES Abre un formulario para definir la cobertura geográfica del mapa y seleccionar el tipo de base de
datos de elevación (elevación data base). Ver (Como adquirir datos de elevación).

adquiriendo el punto medio de los dos puntos de enlace de las antenas en este caso es de latitud -
16.51191407003678, longitud -68.13096618089898.

el tamaño de pixelación de pantalla lo modificamos según la pantalla que tengamos un aproximado de 700 y 1300 pxl

y x ultimo seleccionamos la cuidad.

UNIT PROPERTIES Abre un formulario para editar los datos de una unidad (ver “Como posicionar unidades) las cuales
nos brindaran las antenas, se puede cambiar altura de la antena ,frecuencia ,ganancia, y demás.
cementerio general antena 1

-16.49677792395622, -68.15166070473967

cementerio jardin antena 2

-16.522058793650423, -68.11670443888961

cancha kupini antena 3

-16.5146118542587, -68.10178890429752

NETWORKS PROPERTIES Abre una ventana que contiene los controles necesarios para crear una red (ver “Cómo crear
una Red”) enlazamos las dos redes inalámbricas tomando en cuenta que kupini será el maestro y los otros dos los
esclavos.

4.CALCULOS DE RADIO ENLACE

4.1. ENLACE CANCHA KUPINI-CEMENTERIO GENERAL

ESTIMACION DE VIABILIDAD DE ENLACE

Prx=Ptx-Lfs-Ltxc-Lrxc-Lc+Gtx+Grx

Ptx= 5w=36.99 dbm

Lfs=114 db

Ltxc=0.9 db*2=1.8db

Lrxc=0.9 db*2=1.8 db

Lc=4.8 db*2 =9.6db

Gtx=8.5dbi

Grx=8 dbi
Prx=-73.1db =12pW

PERDIDA DE ESPACIO LIBRE

Lfs=32.4+20 log 5(km)+20 log 2412 (Mhrz)

MARGEN DE SISTEMA

Ms=Prx-Srx

Ms=-73.71-(-96)

Ms=22.29 db

MODULACION

4.2. ENLACE CANCHA KUPINI-CEMENTERIO JARDIN

PERDIDA DE ESPACIO LIBRE

Lfs=32.4+20 log 1.79 (km)+20 log 2417 (Mhrz)

ESTIMACION DE VIABILIDAD DE ENLACE

Prx=Ptx-Lfs-Ltxc-Lrxc-Lc+Gtx+Grx

Ptx= 5W=36.99dB

Lfs=-105 db

Ltxc=0.9 db*2=1.8db

Lrxc=0.9 db*2=1.8 db

LTc=4.8 db

LRc=4.3 db
Gtx=8.5dbi

Grx=13

Prx=-57.79

MARGEN DE SISTEMA

Ms=Prx-Srx

Ms=-57.7-(-95)

Ms=37.3

MODULACION

A=C/F

A=3*10´8/2.4*10´3

A=124378/2=62189

5.ANEXOS
5.1. RADIO ENLACE DE CEMENTERIO GENERAL-CANCHA KUPINI

5.2. R
A
D I
O
ENLACE DE CEMENTERIO JARDIN-CANCHA KUPINI
5.3. RADIO ENLACE DE CMENTRIO GENERAL-CEMENTERIO JARDIN

5.4. TABLA DE CANALES DE 2.4GHZ

5.5. LOCO M2
5.6. LOCO M5

5.7. LOCO M9

5.8. CONECTOR RG 45
5.9. COAXIAL RG6
