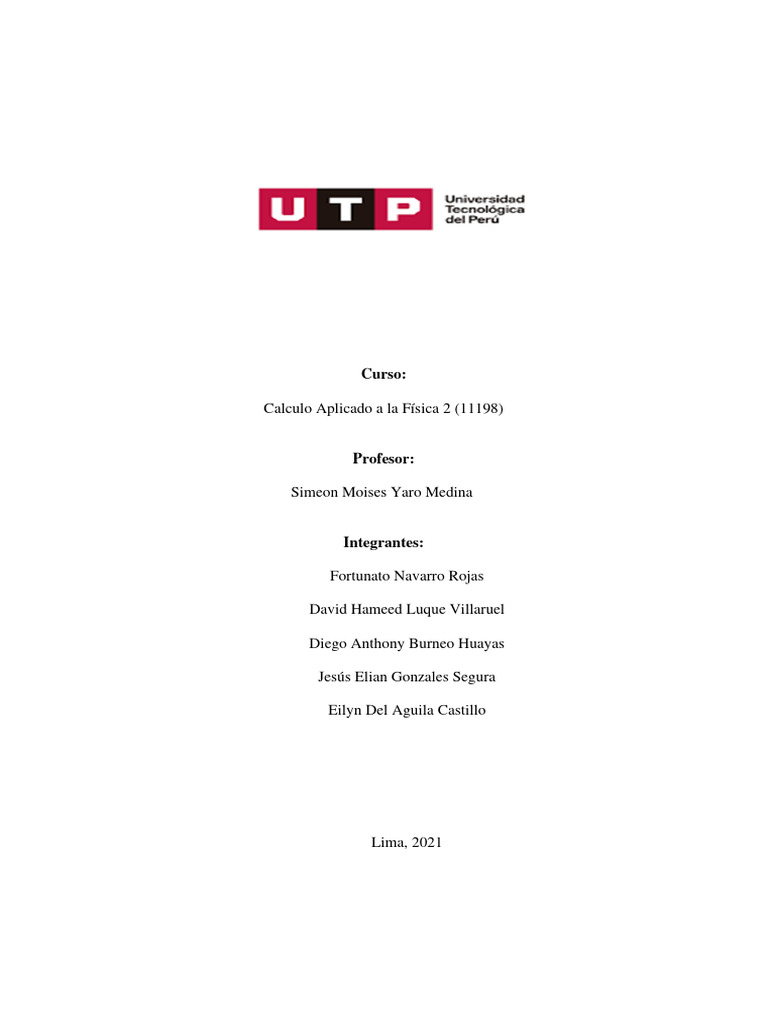

Curso:

Calculo Aplicado a la Física 2 (11198)

Profesor:

Simeon Moises Yaro Medina

Integrantes:

Fortunato Navarro Rojas

David Hameed Luque Villaruel

Diego Anthony Burneo Huayas

Jesús Elian Gonzales Segura

Eilyn Del Aguila Castillo

Lima, 2021
 Índice General

Resumen……………………………………………………………….…………….3
Abstract…………………………………………………………….………………..3
1. Introducción……..……………………………………………………………….3
2. Marco Teórico………………………………………………………………...….4
2.1.1 Antecedentes………………………………………………………………….4
2.1.2 Aplicaciones de la bobina de Tesla………………………………………….4
2.1.3 Bobina de Tesla…………………………………………………….………...5
2.2 Componentes de la bobina de Tesla ………………………………………….6
2.2.1 Circuito LC…………………………………………………………………..6
2.2.2 Inductor o Bobina…………………………………………………………...6
2.2.3 Capacitores…………………………………………………………………..7
2.2.4 Oscilador……………………………………………………………………..8
2.2.5 Fuente………………………………………………………………………...8
3 Fenómenos físicos y leyes implicadas en la bobina de Tesla………………….8
3.1 Campo Magnético……………………………………………………………..8
3.2 Ley de Faraday………………………………………………………………..8
3.3 Campo Eléctrico……………………………………………………………...9
4. Metodología…………………………………………………………………....9
4.1 Materiales…………………………………………………………………….9
4.2 Procedimiento……………………………………………………………….10
5. Análisis.……………………………………………………………………….11
6. Resultados……………………………………………………………………..12
7. Conclusiones…………………………………………………………………..13
8. Referencias
bibliográficas…………………………………………………………………...13
 Transmisión inalámbrica en bobina de Tesla

Resumen

El propósito principal del proyecto es estudiar, analizar a la bobina de Tesla, así mismo
lograr los objetivos planteados como el estudio de los fenómenos presentados en el
proyecto, especificar las herramientas usadas para la elaboración, verificar la
transmisión inalámbrica de energía en el capacitor resonante secundario y la
construcción de una mini bobina de Tesla casera

Palabras claves: inalámbrica, resonante

Abstract

The main purpose of the project is to study, analyze the Tesla coil, as well as achieve
the proposed objectives such as the study of the phenomena presented in the project,
specify the tools used for the elaboration, and verify the wireless transmission of energy
in the resonant capacitor. secondary and building a homemade mini Tesla coil

Key words: Wireless, resonant

1. Introducción

Nikola Tesla fue un brillante ingeniero que vivió en la segunda mitad del siglo XIX y
principios del siglo XX y que, en el año 1891, desarrolló un equipo generador de alta
frecuencia y alta tensión con el cual pensaba transmitir la energía eléctrica sin necesidad
de conductores con la finalidad de que sea un cargador inalámbrico universal gratuito y
para todo el mundo. Aunque esta idea no prosperó debido a su peligrosidad y por
razones económicas, Tesla es el inventor de la corriente trifásica y de los motores de
inducción, que mueven en el presente todas nuestras industrias y otros descubrimientos
como la corriente alterna y el tubo fosforescente.

Nikola Tesla dio las bases teóricas para toda tecnología inalámbrica: control remoto,
transmisión de voz e imágenes sin el uso de cableado y sentó las bases para desarrollar
cualquier tecnología de transmisión de ondas que se imagine (radio, televisión, telefonía
celular, satélites, etc.)

Se realizará una explicación sobre la construcción para hacer claro el procedimiento.

Posteriormente, podremos comprender los fenómenos ocurrentes en una bobina de tesla.
La realización del proyecto se hizo posible mediante las reuniones virtuales con los
integrantes que conforman el grupo e hicieron posible la finalización del proyecto.

El presente trabajo de investigación tiene como objetivo general estudiar a la bobina de

tesla y su composición.

Este proyecto tiene como objetivos específicos describir los materiales que conforman
una bobina de Tesla como el circuito LC, un transformador, capacitores entre otros,
además el trabajo plantea conocer los fenómenos físicos presentes en la bobina de Tesla
como campo eléctrico, campo magnético y leyes como la ley de Faraday y elaborar una
mini bobina de tesla casera. Por último, demostrar la transmisión inalámbrica que se
produce en la bobina.

Dentro de las limitaciones del proyecto está la obtención de los materiales, su posterior
implementación y el uso adecuado de un cierto voltaje para evitar que el transistor sufra
quemaduras. Respecto al presupuesto, para la elaboración de una mini bobina de Tesla
casera se gastó entre un rango de 30 a 40 soles.

2. Marco Teórico

2.1.1 Antecedentes

En 1864, James C. Maxwell predijo la existencia de ondas de radio por medio del
modelo matemático. En 1888, reforzado por la teoría de Maxwell, Heinrich Hertz
primero logró mostrar evidencia experimental de radioondas por su transmisor de radio
de chispa. La predicción y evidencia de la onda de radio al final del siglo XIX fue el
comienzo de la transmisión inalámbrica.

2.1.2 Aplicaciones de la bobina de Tesla

• Material didáctico: La elaboración y el funcionamiento de la bobina de Tesla es

importante para la enseñanza y aprendizaje del electromagnetismo o bien la
 demostración de algunos fenómenos físicos tales como el campo magnético y
campo eléctrico.
• Entretenimiento: Se usan en distintos espectáculos para generar rayos y chispas.
• Transmisión inalámbrica: Se usa para la emisión de energía sin la necesidad de
cables.

Cabe precisar que la bobina de Tesla es poco eficiente debido a las grandes pérdidas
de energía.

2.1.3 Bobina de Tesla

La bobina de Tesla es una fuente, generador electromagnético que produce elevadas

tensiones de frecuencias con efectos perceptibles como efluvios, coronas y arcos
eléctricos que hacen posible la presencia de fenómenos físicos como el campo eléctrico
y campo magnético en los componentes del dispositivo. La bobina de Tesla tiene la
capacidad de ionizar el aire o gas a una distancia definida de esta forma que puede hacer
que se encienda una bombilla de bajo consumo.

El mecanismo está conformado por dos circuitos LC (inductancia-condensador). El

primer circuito eléctrico estará constituido por un condensador, un skar gap y una
bobina primaria. Mientras que el segundo circuito eléctrico será conformado por la
bobina secundaria y un toroide que tendrá el papel de condensador o capacitor. En los
planos originales de Tesla, el circuito LC secundario está compuesto de un compuesto
por una bobina secundaria cargada que es colocada en serie con una gran bobina de
forma helicoidal.
Recuperado de:
https://upload.wikimedia.org/wikipedia/commons/1/10/Tesla_coil_3.svg

2.2 Componentes de la bobina de Tesla

2.2.1 Circuito LC

Un circuito LC o circuito resonante es un circuito formado por una bobina L y un

condensador C. En circuito LC hay una frecuencia para la cual se produce un fenómeno
de resonancia eléctrica, a la cual se llama frecuencia de resonancia, para la cual la
reactancia inductiva es igual a la reactancia capacitiva (XC=XL). Por lo tanto, la
impedancia será mínima e igual a la resistencia óhmica. Esto también equivale a decir,
que el circuito estará en fase. Cuando la energía que se suministra a los circuitos LC
ocurre a la misma frecuencia que la frecuencia natural de oscilación del circuito se hará
presente la resonancia
Recuperado de: https://es.wikipedia.org/wiki/Archivo:Lc_circuit.svg

2.2.2 Inductor o Bobina

La bobina está conformada por un alambre enrollado por donde si fluye una corriente
eléctrica, se formará un poderoso campo magnético produciendo efectos magnéticos
como la desviación de la aguja de una brújula. De la misma forma si se genera una
corriente alterna, se establecerá un campo magnético que varía con el tiempo.
Posteriormente, si ubicamos una bobina secundaria, se inducirá una corriente eléctrica
similar a la de la bobina primaria.
Recuperado de:
https://cimav.repositorioinstitucional.mx/jspui/bitstream/1004/2292/1/Tesis%20M.%20
Pavel%20Sanchez%20Valdez.pdf

2.2.3 Capacitores o Condensadores

El capacitor tiene como función almacenar cargas eléctricas esto se debe a la propiedad
que tienen los capacitores que se llama la capacidad eléctrica. Está compuesta por dos
placas metálicas separadas por un dialéctico. El condensador C2 tiene una forma de una
cúpula esférica toroidal y va conectado a la bobina L2.

La energía magnética acumulada en L2 se transfiere como energía eléctrica al

condensador C2, que cuando alcanza valores máximos de tensión del orden del millón
de voltios ioniza el aire

Recuperado de: https://es.wikipedia.org/wiki/Archivo:Lc_circuit.svg

2.2.4 Oscilador

Es un aparato, circuito electrónico que hace posible la generación de corrientes alternas

de cualquier frecuencia.

En el presente proyecto se utilizará un transistor 2N2222 que hará posible la generación

de corriente en la bobina primaria y a la vez limitará el paso de la corriente cuando se
generen altas tensiones de corriente. Cabe precisar que en la época de Tesla no existían
los transistores, por lo tanto. En este caso el transistor sustituye al skar gap o explosor.

2.2.5 Fuente (F)

La fuente consta de un generador de corriente alterna y un transformador de alta ganancia. La
salida de la fuente suele estar entre 10000 V y 30000 V.

3. Fenómenos y leyes ocurrentes en la Bobina de Tesla

A continuación, se presentarán algunos fenómenos físicos, leyes que conciernen al

presente proyecto de física.

3.1 Campo Magnético:

El campo magnético se hará presente en la bobina primaria y secundaria gracias al

oscilador. Las unidades del campo magnético son el Tesla. Los campos magnéticos
suelen reproducirse mediante "líneas de campo magnético" o "líneas de fuerza". En
cualquier punto, la dirección del campo magnético es igual a la dirección de las líneas
de fuerza, y la intensidad del campo es inversamente proporcional al espacio entre las
líneas

3.2 Ley de Faraday:

De acuerdo a la ley de la inducción electromagnética se va a producir una fem o una

diferencia de potencial en la bobina secundaria.

La Ley de Faraday establece que la corriente inducida en un circuito es directamente

proporcional a la rapidez con que varía la densidad de flujo magnético que lo atraviesa

3.3 Campo Eléctrico

El campo eléctrico aparece en el condensador que tiene forma de cúpula toroidal. El

condensador almacena la energía proveniente del campo magnético y la convierte en
energía eléctrica. El campo eléctrico genera una fuerza de atracción o repulsión que se
identifica como la intensidad de campo eléctrico y es la cantidad de fuerza eléctrica que
actúa sobre las cargas.

4. Metodología
4.1 Materiales

Los materiales para este proyecto fueron

- Alambre de cobre 50 m

- Transistor 2N222A

- Filtro de calor

- Resistencia

- Condensador

- Interruptor

- Tubo plástico

- Papel de aluminio

- Batería 9V

- Protoboard

- Fuente de 12V – 1A

- Madera

- Cable

- Filtro 0.

4.2 Procedimiento

La primera elaboración del proyecto se realizó en un protoboard para luego finalizarlo

en una maqueta como se muestra en las imágenes
Fuente: Elaboración propia

Se empezó enrollando el alambre de cobre sobre un cubo de plástico para así obtener la
primera bobina primaria, luego se realizó el armado del circuito según se muestra en el
mapeo. Se soldó el switch en los cables y al culminar la instalación se procedió a probar
el proyecto.

En primera instancia al trabajar con 9V el proyecto cumplió su objetivo alterando la

calculadora científica al acercarse a ello. Pero al poco tiempo empezó a recalentar en el
transistor 2N222A y terminó quemándose. Por ello se tomó la decisión de implementar
un filtro de ventilación para proteger el transistor y un condensador paralelo al led y
resistencia, respectivamente.

Al realizar la fabricación de la maqueta se solicitó apoyo de un rebobinador para poder

enrollar el alambre en el tubo realizando 1000 vueltas de alambre de cobre. Teniendo en
cuenta que el cobre no puede estar sobrepuesto en las espirales, sino que no realizaría el
efecto de la bobina de tesla. Se instaló una pelota de papel de aluminio en la parte
superior de la bobina primaria. La instalación en la maqueta fue semejante al protoboard
con la diferencia de uno mismo realizar las conexiones soldando los componentes y con
un pequeño apoyo de silicona. Obteniendo al final nuestra bobina de tesla en correcto
uso de trabajo.
Fuente: Elaboración propia

5. Análisis

Para poner en marcha la mini bobina de Tesla, se empieza por encender el voltímetro a
una energía adecuada para evitar que el transistor se queme. El transistor funciona como
un oscilador por lo tanto generará una corriente oscilante en la bobina primaria y a su
vez podrá limitar el paso de la corriente cuando esta alcanza magnitudes considerables.
La corriente eléctrica genera un campo magnético alrededor de la bobina primaria y de
acuerdo a la ley de la inducción electromagnética se inducirá una fem o un voltaje a la
bobina secundaria que va a hacer posible la aparición de una corriente en la bobina
secundaria. Luego se generará un campo magnético y el capacitor(toroide) del circuito
resonante almacena la energía del campo de forma eléctrica produciendo un campo
eléctrico en la cúpula luego la bobina será capaz de hacer ionizar el aire y
posteriormente se podrá ver el efecto de la transmisión inalámbrica.

6. Resultados

Se realizaron pruebas para así poder observar los resultados. Uno de los ejemplos es al
acercar la calculadora científica cerca de la bobina de Tesla se altera la calculadora
escribiendo opciones al azar sin presionar ningún botón. Además, si acercamos un foco
ahorrador, se podrá iluminar mediante la ionización.
7. Conclusiones
• La bobina de Tesla funciona como un dispositivo electromagnético que
es capaz de transmitir energía de manera inalámbrica es decir sin el uso
de cables.
• La elaboración de una mini bobina de Tesla tiene fines mayormente
didácticos para ampliar temas de electromagnetismo y demostrar que la
teoría puede ser puesta en práctica.
• En la bobina de Tesla se pueden apreciar fenómenos físicos.

8. Referencia Bibliográficas

Cabanillas.C, Torres.S, Provasi.P.(2016). Mini-Bobina de Tesla para el proceso de

enseñanza-aprendizaje y/o a demostración en el aula. Extensionismo, Innovación y
transferencia tecnológica. Recuperado de file:///C:/Users/ASUS/Downloads/3022-9482-1-
PB%20(15).pdf

Chaban.P, Kachare.A, Bralawane.R, Jagtap.P, Patil.G, Jadhav.Rahul. (2018). Tesla coil wireless
power transmission. International Journal of Scientific Research Engineering & Technology.
Recuperado de
https://web.archive.org/web/20180421104456id_/http://www.ijsret.org/pdf/122063.pdf

Valdez, P. S. (2010). La bobina de Tesla como una herramienta en la enseñanza de la

electricidad y el magnetismo:" Tesla el mago olvidado".

Zapata, Fanny. (8 de abril de 2020). Bobina de Tesla: historia, cómo funciona, para qué
sirve. Lifeder. Recuperado de https://www.lifeder.com/bobina-de-tesla/.
