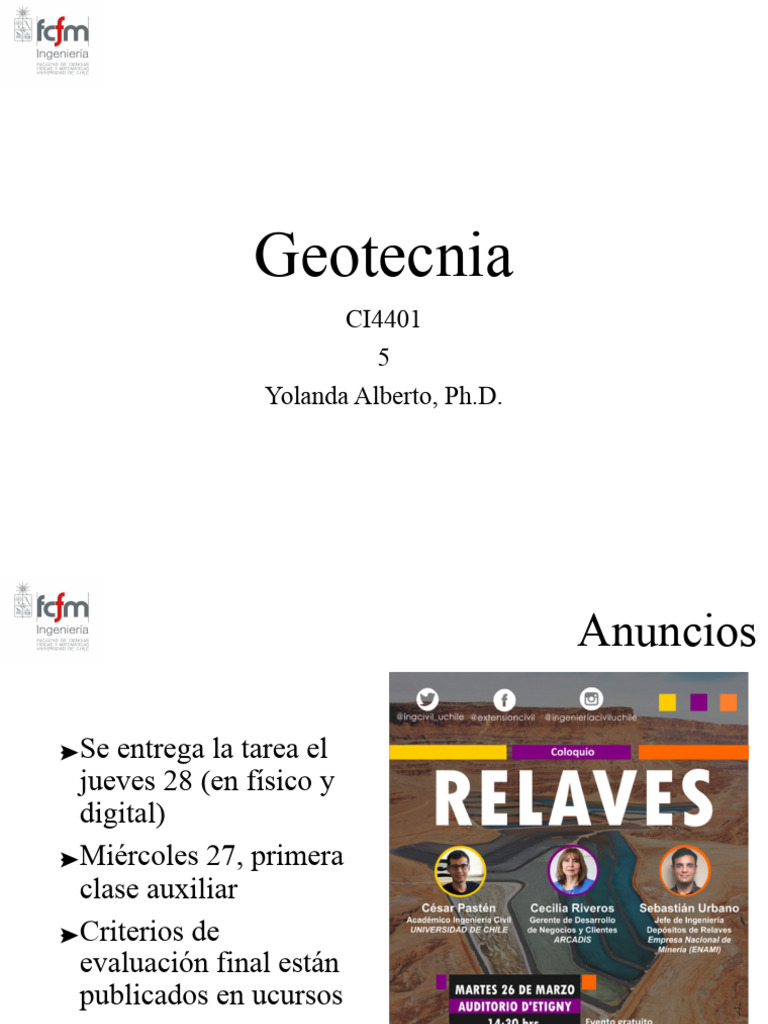

Geotecnia

CI4401
5
Yolanda Alberto, Ph.D.
 Anuncios

Se entrega la tarea el
jueves 28 (en físico y
digital)
Miércoles 27, primera
clase auxiliar
Criterios de
evaluación final están
publicados en ucursos
 Repaso

La clase anterior:
❊Ejercicios de las relaciones masa volumen
❊Clasificación de suelos por tamaño de partícula
❊Prueba con mallas
❊Muestra y cálculo de resultados
❊Prueba del hidrómetro
❊Parámetros de la distribución del tamaño de
partículas
❊Otros métodos para estimar la granulometría
 Propiedades del suelo
• Relaciones esfuerzo-
deformación
Mecánicas • Resistencia
• Deformación
• Conductividad hidráulica

• Relaciones de fase
Físicas • Descripción de partículas
• Estructura del suelo

• Mineralogía
Químicas
• Fluido instersticial
 Tamaños estándares de tamices
Sieve No. Sieve opening Material (USCS)
3” 75 mm Cobbles
1½” 38 mm
Coarse Gravel
¾” 19 mm
2/8” 9.5 mm
Fine Gravel
#4 4.74 mm
# 10 2.00 mm Coarse Sand
# 20 850 μm
Medium Sand
# 40 425 μm
# 60 250 μm
# 100 150 μm
Fine Sand
# 140 106 μm
# 200 75 μm
Pan - Silts & Clays
Tamaño de partículas
Tamiz Apertura malla
[mm]
3 in. 76.2

Gravas
1 in. 25.4
#4 4.75
#8 2.36
#10 2.00
#20 0.85

Arena
#30 0.60
#40 0.425
#50 0.30
#60 0.25
#100 0.15
#200 0.075
 Parámetros de la distribución del
tamaño de partículas
Coeficiente de uniformidad (CU)
§ Parámetro para describir la graduación de los
suelos
D60
§ Suelos uniformes: 1<CU<5
CU =
D10
§ Suelos bien graduados: CU>5

Coeficiente de curvatura
2
§ No es muy usado comúnmente D
CC = 30
§ Suelos bien graduados 1 < CC < 3, siempre que D10 D60
CU sea mayor que 4 para gravas y 6 para arenas
Interpretación de las curvas de
granulometría
Vayan a kahoot.it
 Plasticidad
§ Generalmente, la plasticidad
describe la deformación no-
recuperable de un material

§ En la ingeniería geotécnica, la
plasticidad es la habilidad de un
suelo para soportar deformaciones
rápidas, sin rebote elástico, sin
variación volumétrica apreciable y
sin desmoronarse ni agrietarse

§ Un suelo con alta plasticidad

puede ser remoldeado una y otra
vez
 ¿Cómo surgieron los límites de
Atterberg?
§ Originalmente definidos por Atterberg in 1911 para la producción de
cerámicas y usada en 1920 para mecánica de suelos por Terzaghi y
Casagrande
§ Casagrande trabajó en la estandarización de las pruebas para
calcularlos
§ Usado como una medida de la plasticidad de los suelos finos, o suelos
con una gran componente de finos (>12%)
o Con bajo contenido de agua gravimétrico se comportan de manera
frágil y se fracturan
o Con altos contenidos de agua fluyen como un líquido viscoso
o Con contenidos de agua intermedios se comportan plásticamente
Límites de Atterberg o de
consistencia
 Límites de Atterberg o de
consistencia
Dos valores de contenido de agua para un suelo que definen los
límites entre diferentes comportamientos

§ Límite plástico (PL o wP). Límite entre los comportamientos:

(semi) sólido y plástico
§ Límite líquido (LL o wL). Límite entre los comportamientos
plástico y líquido
 Límite plástico (PL o wP)
§ La medida de este límite es un poco
arbitraria
§ Una muestra de arcilla se enrolla en
bastones repetidamente hasta que se
desmorona a un diámetro de 3 mm
§ Se mide entonces el contenido de
agua
§ Se repite la prueba varias veces (al
menos 3) y el contenido de agua
promedio es el límite plástico
§ Los resultados son variables y
ASTM D4318 - 10 Standard Test dependen de la persona que hace la
Methods for Liquid Limit, Plastic
prueba
Limit, and Plasticity Index of Soils
 Límite líquido (LL o wL)
El límite líquido puede Copa de Casagrande
ser medido usando dos Define el límite líquido como el contenido de
procedimientos: agua al cual la ranura abierta se cierra 3 mm
§ Copa de Casagrande con 25 golpes a una caída de 10 mm
(ASTM)
§ Cono de penetración
(Estándar Británico)
Los resultados pueden
exhibir diferencias
considerables. Siempre
especifiquen qué estándar
se usa para el cálculo.
ASTM D4318 - 10 Standard Test Methods for
Liquid Limit, Plastic Limit, and Plasticity
Index of Soils
 Copa de Casagrande
§ Se utilizan 200 g de suelo § Se obtienen 3 puntos, el
que pasan la malla #40 primero entre 15-25 golpes,
(0.425 mm) y se agrega 20-30 golpes y 25-35 golpes.
agua destilada para Tip: siempre vayan del
alcanzar el contenido de contenido más bajo al más
agua ideal alto
§ El suelo se coloca en la
copa y se hace una ranura
al centro
§ Se deben dar 2 golpes por
segundo a 1 cm de caída
 Gráfica del límite líquido

§ Se grafican los resultados de la prueba con el contenido de agua y el

número de golpes para cerrar la ranura del suelo, en escala logarítmica
§ Se añade una línea de ajuste
§ Se encuentra el contenido de agua que corresponde a los 25 golpes y es el
límite líquido
 Cono de penetración
§ Se usa un cono estándar
que penetra una muestra
de suelo (L=30 mm,
muestra L=50 mm y
D=50 mm)
§ Se cambia el contenido
de humedad para
obtener 3 puntos donde
se mide la longitud de la
penetración
§ El contenido de agua
correspondiente a los 20
mm, es el límite líquido
 Gráfica del límite líquido

wL

§ Se grafican los resultados de la prueba con el contenido de agua y la

penetración
§ Se añade una línea de ajuste
§ Se encuentra el contenido de agua que corresponde a la penetración de 20 mm
y es el límite líquido
Límite de contracción (SL o wS)
§ El límite de contracción define la
frontera entre el comportamiento
sólido y semi-sólido del suelo. No
se usa frecuentemente.
§ Se define como el contenido de
agua, en el que la pérdida de
humedad no resultará en pérdida
de volumen
§ Considerando los diagramas de
fase, esto indicaría un incremento
de aire en el suelo a una relación
de vacíos constante
 Índices basados en los límites de
Atterberg
Índice de Plasticidad (PI o IP)
§ Define el rango de contenido de agua en el que el
suelo exhibe comportamiento plástico

I P = wL - wP

§ Típicamente, un IP alto es el resultado de altos contenidos de arcilla y

un IP bajo, de altos contenidos de limo
§ IP creciente à Kaolinita à Illita à Montmorillonita
 Índices basados en los límites de
Atterberg
Índice líquido (LI o IL)
§ Es una representación del contenido de agua de un
suelo con respecto a sus límites líquido y plástico

(w - wP )
IL =
(wL - wP )

§ Se usa como medio para predecir el comportamiento de

un suelo basado en su contenido de agua actual
 Índices basados en los límites de
Atterberg
Actividad (A)
§ La actividad fue desarrollada por Skempton para aislar
el efecto del tipo de mineral arcilloso
IP
A=
clayfraction

Mineral A

Kaolinita 0.5

§ Está basado en los diferentes Illita 0.5 - 1

índices de plasticidad de cada tipo
Smectita 1-7
de arcilla
 Carta de Plasticidad
§ Casagrande (1932) estudió la relación del índice de plasticidad y
el límite líquido de la amplia variedad de suelos naturales
§ Generalmente se usa para identificar tipos de suelo basados en los
límites de Atterberg
§ La línea A divide las
arcillas (arriba) de los
limos (abajo)
IP = 0.73(wL-20)
§ La línea U muestra el
límite superior de la
relación entre el índice de
plasticidad y el límite
líquido
IP = 0.9(wL-8)
 Carta de Plasticidad
Línea B Línea U
LL=50 IP=0.9(LL-8) Línea A
60
]
IP=0.73(LL-20)
a s
%
[ 50 á nic
P o rg § Los suelos
I
it co
I n
d 40 la s orgánicos (O) se
a IP > LL c rc i l
d
i rá A identifican…
c
it P CH
le
s 30
a
l t ib Limos (M)
P f ac Suelos Orgánicos (O)
e 20
d I n CL
e MH
c
i
d 10
n
Í CL-ML ML
0
0 10 20 30 40 50 60 70 80 90 100
Límite Líquido LL [%]
 Valores típicos de límites de
Atterberg
En arcillas comunes

Capacidad de
Mineral Límite líquido Límite plástico intercambio de
cationes CEC
(meq/100 g)

Kaolinita 30-110% 25-40% 3-8

Illita 60-120% 35-60% 40

Montmorillonita 100-900% 50-100% 80

 Límites de Atterberg: Efecto del
fluido de poro

Ejemplo de límites de Atterberg con diferentes fluidos de

poro
Mineral Fluido de Límite Límite Índice de
poro líquido plástico plasticidad
Agua
Bentonita 408% 40% 368%
destilada
Agua salada 278% 40% 238%
Agua
Kaolinita 54% 34% 20%
destilada
Agua salada 53% 32% 21%
 Valores aproximados de plasticidad
y resistencia seca del suelo

Plasticity PI (%) Resistencia seca Field test on air-

dried sample
No-plástico 0-3 Muy baja Se deshace
fácilmente
Poco plástico 3-15 Baja Puede
desmoronarse
con los dedos
Medianamente 15-30 Media Difícil de
plástico desmoronar
Altamente >30 Alta Imposible de
plástico desmoronar con
los dedos
Kulhawy and Mayne (1990)
 Potencial
Eléctrico

Superficie

Potencial de
Stern Vst
Vx= Vst e-x/ϑ

Vst/e
Distancia desde la
partícula x
Capa de Doble capa
Stern ϑ ≈ K (T°/z/c0)

z: Valencia
c0: Concentración iónica

Repulsión à doble capa

Atracción partículas en suspensión à van der Waals

 Interacción de iones y partículas
de arcilla
§ Las partículas de arcilla atraen contraiones
§ Debido a su carga negativa, atraen cationes y repelen aniones
§ La concentración de aniones y cationes es función de la distancia de
la partícula de arcilla
 Capacidad de intercambio de
cations (CEC)

§ La capacidad de intercambio de cationes (CEC) es una medida del

número de cationes positivos requeridos para neutralizar 100 g de
arcilla
§ Sus unidades son miliequivalentes o el equivalente de 1 mg de
iones de hidrógeno (H+)
§ CEC es función de la carga específica y del área específica
§ Por lo tanto, CEC es una medida de la habilidad de un suelo para
retener un catión. Esto se puede traducir en la habilidad para
retener contaminantes en forma de iones positivos
 Interacción de agua con
partículas de arcilla
Molécula de agua
§ Distribución de la carga alrededor de la
molécula de agua no es par
§ Esto resulta en un dipolo, con extremos positivo
y negativo

§ Los extremos positivos

del dipolo del agua son
atraídos la superficie de la
partícula de arcilla
cargada negativamente

Clay particle Surface

 Interacción de agua con
partículas de arcilla
§ Las moléculas de agua unidad a las láminas silícicas de
la arcilla no se pueden remover con el secado estándar
de 105º en el horno
§ Así, la carga superficial y el área específica de una
arcilla determinan macro propiedades como:
o El comportamiento plástico del suelo (agua viscosa adsorbida)
o Habilidad del agua para fluir a través de la arcilla
(permeabilidad)
 Potencial de hinchamiento

Esmectita
Kaolinita Illita
(Montmorillonita)

Habilidad creciente para retener agua (CEC)

Incremento del potencial de hinchazón y contracción, y de la actividad (A)

 Fabric
La organización de las partículas de arcilla también
tiene una influencia importante en la resistencia y la
permeabilidad del suelo. La cantidad de agua
adsorbida influencia su estructura.
§ En el caso de partículas de arcilla en ambientes
marinos (cationes de Na+), las partículas de arcilla
reducen sus fuerzas repulsivas debido a los
cationes, se agrupan y caen a través del líquido
más rápidamente, formando la estructura conocida
como ”casa de cartas” o estructura floculada. Lo
mismo pasa con niveles bajos de pH
§ En agua dulce, no hay tantos cationes y las
partículas de arcilla se mantienen separadas con
una estructura difusa
 Ejemplo de comportamientos
Debido a las propiedades químicas
de las arcillas y su interacción con el
ambiente, puede haber suelos con
comportamientos especiales, como:
1. Arcillas sensitivas (marinas)
2. Arcillas expansivas
3. Transporte de contaminantes
4. Lixiviación en una barrera de
arcilla (cambio en el electrolito)
 ¿Por qué clasificamos el suelo?

• Comparación de suelos de un sitio a otro

• Identificación de tipos de comportamiento del suelo
(gruesos y finos)
• Permite la acumulación y comparación de casos de
estudio para diseños exitosos y fallidos, basado en las
condiciones de suelo
• Es una propiedad importante del suelo relacionada a la
ingeniería debido a la variabilidad del suelo y a la
confianza en el empirismo, la experiencia y la
precedencia
• Una gran base de datos puede crearse para reducir el
número de pruebas de laboratorio
 Clasificación del suelo
Definiendo la composición de los suelos
• Las relaciones masa volumen muestran la composición del
suelo en términos de partículas sólidas, agua y aire
• La distribución granulométrica divide las partículas de suelo
por tamaño.

Definiendo el comportamiento de los suelos

• Para los suelos gruesos, el comportamiento está definido por
la graduación del suelo que infiere la compacidad que puede
alcanzar (suelto o denso)
• Para los suelos finos, esto se define por los límites de
Atterberg y los índices dados por ellos

Sistema de clasificación
• Categoriza el suelo basado en su composición y
comportamiento
 Sistemas de clasificación del
suelo
1. Sistema Unificado de Clasificación de Suelos (USCS o
SUCS por las siglas en español)
§ Usado por el US Corps of Engineers
§ La más usada para proyectos de ingeniería
2. Sociedad Americana de Pruebas y Materiales (ASTM)
§ Más definición de partículas más pequeñas
3. Asociación Americana de Carreteras Estatales y
Oficina de Transportes (AASHTO)
§ Usada generalmente para pavimentos y estructuras de
tierra para carreters
 Rangos de tamaño de partículas

Sistema Unificado de Clasificación de Suelos

Sociedad Americana de Pruebas y Materiales

Asociación Americana de Carreteras Estatales y Oficina de Transportes

 Metodología del SUCS y resultados
Categoría Símbolo del grupo
Suelos Gravas Grava limpia Grava, bien graduada GW
gruesos Grava, mal graduada GP
Grava con finos Grava mezclada con finos no
GM
plásticos
Grava mezclada con finos plásticos GC
Arenas Arena limpia Arena, bien graduada SW
Arena, mal graduada SP
Arena con finos Arena mezclada con finos no
SM
plásticos
Arena mezclada con finos plásticos SC
Suelos Limos y Límite líquido < Limos minerals, baja plasticidad ML
finos arcillas 50
Arcillas minerales, baja plasticidad CL
Suelos orgánicos, baja plasticidad OL
Límite líquido > Limos minerales, alta plasticidad MH
50
Arcillas minerales, alta plasticidad CH

Suelos orgánicos, alta plasticidad OH

Suelos altamente orgánicos Suelos orgánicos como turbas Pt
Diagrama de flujo SUCS
SUCS Suelos finos
Carta de plasticidad SUCS

§ Base para la decisión de

clasificación con suelos finos
o suelos gruesos con alto
contenido de finos
§ Para suelos finos con wL, se
determina la clasificación de
baja o alta plasticidad
§ La línea A determina si el
comportamiento del suelo se
atribuye a limo o arcilla
SUCS Suelos finos
SUCS Suelos finos
SUCS Suelos gruesos
SUCS Suelos gruesos. Arena
SUCS Suelos gruesos. Grava
Clasificación suelos gruesos

Budhu (2011)
 Clasificación suelos finos

Nota: Lean clay = arcilla magra = arcilla baja plasticidad

Budhu (2011)
 Clasificación suelos finos

Nota: Fat clay = arcilla grasa = arcilla alta plasticidad

Budhu (2011)
 SUCS. Guía rápida
1. Determina si el suelo es grueso, fino u Si el suelo es fino (>50% pasa malla 200)
orgánico por inspección visual o
a. Se obtienen los límites de Atterberg en el
pasando el suelo por la malla 200
suelo que pasa la malla 40, si el LL es
Si es grueso (<50% pasa malla 200) menor de 50, se clasifica como baja
plasticidad (L) y si es mayor, como alta
a. Realiza la prueba de granulometría y
(H)
determina cuál porcentaje es mayor, el
que es retenido por la malla 4 (grava) o b. Para L. Si el LL cae bajo la línea A,
el que pasa por la malla 4 (grava) determina por el color, color y cambio
de agua al secado, si es orgánico (OL) o
b. Determina la cantidad de suelo pasando
inorgánico (ML). Si cae en la zona con
la malla 200. Si es menos del 5%,
tramado, es CL-ML. Si LL cae arriba de
examina la curva y define si es bien
la línea A, se clasifica como CL
graduado (W) o mal graduado (P)
c. Para H. Si el LL cae bajo la línea A,
c. Si el porcentaje pasando la malla 200
determina si es orgánico (OH) o
cae dentro del 5 al 12%, se debe tener
inorgánico (MH). Si el límite cae arriba
una graduación dual, e.g., GW-GM
de la línea A, clasifícalo como CH.
d. Si más del 12% pasa por la malla 200, se
d. Para los límites que caigan en la zona
obtienen los límites de Atterberg en el
con tramado, cerca de la línea A o del
suelo que pasa la malla 40, para
LL=50, usa símbolos duales
clasificar arcilla (C) o limo (M)
 Ejemplo de clasificación 1

El resultado de un análisis granulométrico indicó lo

siguiente:
§ % pasando la malla 10 = 100%
§ % pasando la malla 40 = 80%
§ % pasando la malla 200 = 58%
§ Se realizaron las pruebas de los límites de Atterberg
en el suelo que pasó la malla 40 y se encontró que
LL=30% y el PI=10%
Clasifique el suelo de acuerdo al SUCS
 Ejemplo de clasificación 2

El resultado de un análisis granulométrico indicó lo

siguiente:
§ % pasando la malla 4 = 70%
§ % pasando la malla 200 =30%
§ Se realizaron las pruebas de los límites de Atterberg
en el suelo que pasó la malla 40 y se encontró que
LL=33% y el PL=12%
Clasifique el suelo de acuerdo al SUCS
