Fuente simétrica regulada LM

7812

De 12 VOLTIOS +12V
IN OUT

GND
15V AC

AC

0V 0V

GND

LM
7912
15V AC
GND
-12V
OUT

IN

Posicion de los componentes

+
LM 7815
Entrada Salida

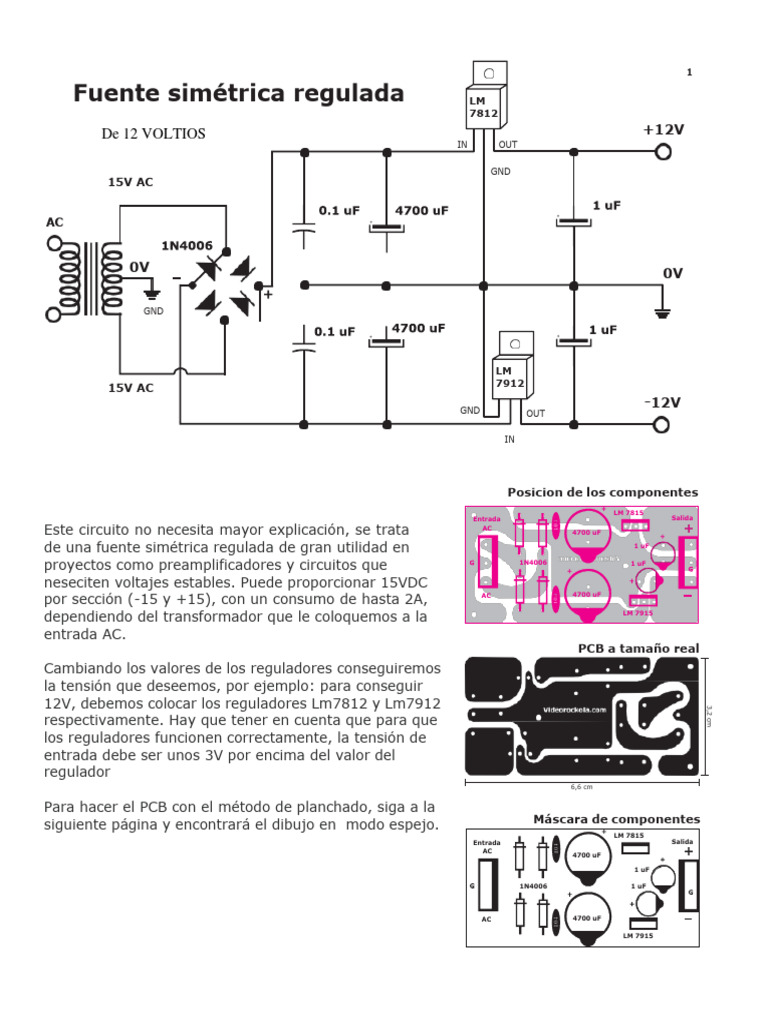

Este circuito no necesita mayor explicación, se trata AC

4700 uF

de una fuente simétrica regulada de gran utilidad en 1 uF

proyectos como preamplificadores y circuitos que 1N4006 1 uF

neseciten voltajes estables. Puede proporcionar 15VDC

por sección (-15 y +15), con un consumo de hasta 2A, AC 4700 uF

dependiendo del transformador que le coloquemos a la LM 7915

entrada AC.
PCB a tamaño real
Cambiando los valores de los reguladores conseguiremos
la tensión que deseemos, por ejemplo: para conseguir
12V, debemos colocar los reguladores Lm7812 y Lm7912
respectivamente. Hay que tener en cuenta que para que 3,2 cm

los reguladores funcionen correctamente, la tensión de

entrada debe ser unos 3V por encima del valor del
regulador
6,6 cm

Para hacer el PCB con el método de planchado, siga a la

siguiente página y encontrará el dibujo en modo espejo. Máscara de componentes
+
LM 7815
Entrada Salida
AC
4700 uF

1 uF

1N4006 1 uF

AC 4700 uF

LM 7915
 2

PCB a tamaño real en modo espejo

3,2 cm
6,6 cm

Materiales
A) COMPONENTES Electrónicos

2 Reguladores Lm7812 y Lm 7912

4 Diodos 1N4006 por 2 amperios
2 Condensadores de 0.1 microfaradio cerámicos
2 Condensadores de 1 microfaradio a 25 voltios
2 Condensadores de 4700 microfaradios a 25 voltios
1 transformador de 15 voltios por 2 amperios y con toma central

B) OTROS
1 baquelita 3.2 cm por 6.6 cm
Acido férrico
Plumón indeleble delgado negro
Broquita 1/32
1metro de estaño
Taper chico
