ITN Module 11

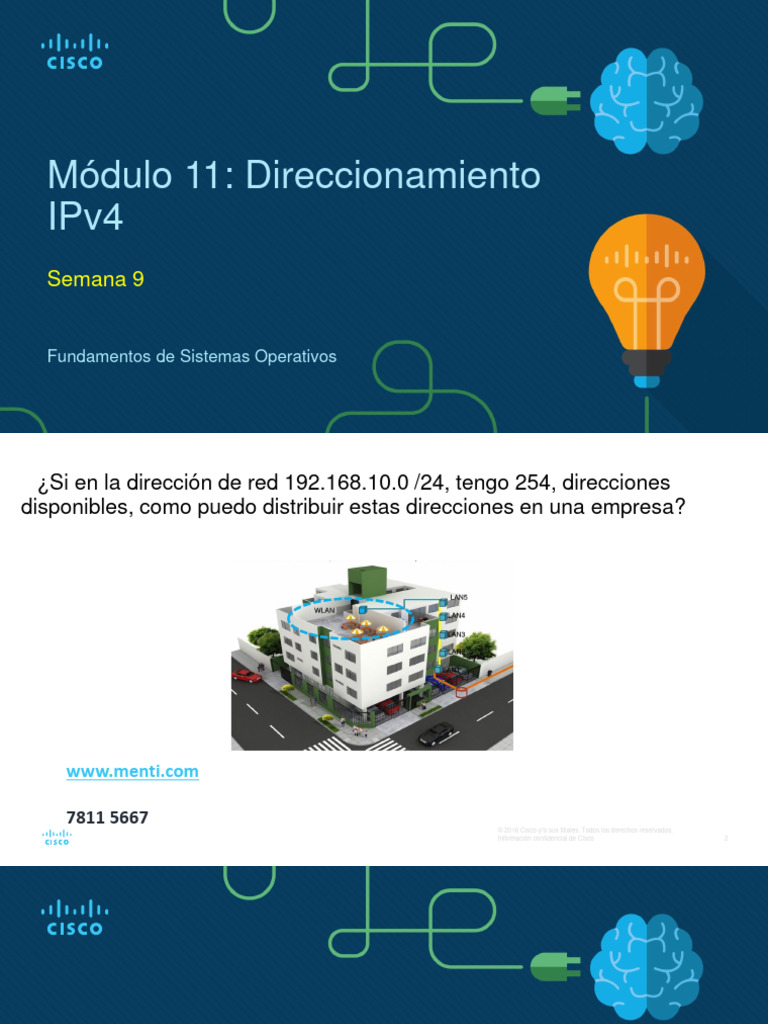

Módulo 11: Direccionamiento
IPv4
Semana 9
Fundamentos de Sistemas Operativos

¿Si en la dirección de red 192.168.10.0 /24, tengo 254, direcciones
disponibles, como puedo distribuir estas direcciones en una empresa?
www.menti.com
7811 5667 © 2016 Cisco y/o sus filiales. Todos los derechos reservados.
Información confidencial de Cisco 2
Módulo 11:
Direccionamiento IPv4
Introducción a Redes v7.0 (ITN)
Logro de aprendizaje
Título del módulo: Direccionamiento IPv4
El estudiante implementa un esquema de direccionamiento para segmentar una red IPv4 a
través de la explicación teórico practica del docente. Calcule un esquema de subredes IPv4
para segmentar eficientemente su red.
Título del tema Logro del tema

Estructura de la dirección IPv4 Describa la estructura de una dirección IPv4, incluidas la
porción de red y de host, y la máscara de subred.
Unidifusión, difusión y multidifusión de IPv4 Compare las características y los usos de las direcciones
IPv4 de unidifusión, difusión y multidifusión.
Tipos de direcciones IPv4 Explique las direcciones IPv4 públicas, privadas y
reservadas.
Segmentación de la red Explique la forma en que la división en subredes segmenta
una red para permitir una mejor comunicación.
División de subredes de una red IPv4 Calcule las subredes IPv4 para un prefijo /24.
© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

11.1 Estructura de
direcciones IPv4

Estructura de direcciones IPv4
Porciones de red y host
• Una dirección IPv4 es una dirección jerárquica de 32 bits que se compone de una
porción de red y una porción de host.
• Al determinar la porción de red frente a la porción de host, debe mirar la secuencia de

32 bits.
• Se utiliza una máscara de subred para determinar las porciones de red y host.

La máscara de subred
• Para identificar las porciones de red y host de una dirección IPv4, la máscara de
subred se compara con la dirección IPv4 bit por bit, de izquierda a derecha.
• El proceso real utilizado

para identificar las
porciones de red y host se
llama ANDing.

Estructura de una dirección IPv4
La longitud de prefijo
• Una longitud de prefijo es un método menos engorroso utilizado para identificar una
dirección de máscara de subred.
Máscara de Prefijo
• La longitud del prefijo es el subred
Dirección de 32 bits
Longitud
número de bits establecido en 255.0.0.0 11111111.00000000.00000000.00000000 /8
1 en la máscara de subred.
255.255.0.0 11111111.11111111.00000000.00000000 /16
255.255.255.0 11111111.11111111.11111111.00000000 /24

• Está escrito en "notación de
barra", por lo tanto, cuente el 255.255.255.128 11111111.11111111.11111111.10000000 /25
número de bits en la máscara 255.255.255.192 11111111.11111111.11111111.11000000 /26

de subred y añádalo con una
255.255.255.224 11111111.11111111.11111111.11100000 /27
barra.
255.255.255.240 11111111.11111111.11111111.11110000 /28
255.255.255.248 11111111.11111111.11111111.11111000 /29
255.255.255.252 11111111.11111111.11111111.11111100 /30

Determinación de la red: AND lógica
• Una operación lógica AND booleana se utiliza para determinar la dirección de red.
• Y lógico es la comparación de dos bits donde sólo un 1 AND 1 produce un 1 y cualquier otra
combinación resulta en un 0.
• 1 AND 1 = 1, 0 AND 1 = 0, 1 AND 0 = 0, 0 AND 0 = 0
• 1 = Verdadero y 0 = Falso
• Para identificar la dirección de red,

la dirección IPv4 del host es
lógicamente AND, bit a bit, con la
máscara de subred para identificar
la dirección de red.

Estructura de una dirección IPv4
Direcciones de red, host y difusión
• Dentro de cada red hay tres tipos de direcciones IP:
• Dirección de red
• Direcciones de host
• Dirección de broadcast
Porción de
Porción de red Bits de host
host
Máscara de subred 255 255 255 0
255.255.255.0 o /24 11111111 111111 1111 1111 00000000
Dirección de red 192 168 10 0
All 0s
192.168.10.0 o/24 11000000 10100000 00001010 00000000
Primera dirección 192 168 10 1
All 0s and a 1
192.168.10.1 o /24 11000000 10100000 00001010 00000001
Última dirección 192 168 10 254
All 1s and a 0
192.168.10.254 o /24 11000000 10100000 00001010 11111110
Dirección de broadcast 192 168 10 255
All 1s
192.168.10.255 o /24 11000000 10100000 00001010 11111111

11.2 IPv4 Unicast,
Broadcast, y Multicast

IPv4 Unicast, Broadcast, y Multicast
Unicast
• La transmisión Unicast está enviando un paquete a una dirección IP de destino.
• Por ejemplo, el PC en 172.16.4.1 envía un paquete unicast a la impresora en

172.16.4.253.

Broadcast
• La transmisión de Broadcast está enviando un paquete a todas las demás
direcciones IP de destino.
• Por ejemplo, el PC en 172.16.4.1 envía un paquete broadcast a todos los hosts IPv4.

Multicast
• La transmisión de multicast está enviando un paquete a un grupo de direcciones de
multicast.
• Por ejemplo, el PC en 172.16.4.1 envía un paquete de multicast a la dirección del

grupo de multicast 224.10.10.5.

11.3 Tipos de direcciones
IPv4

Tipos de direcciones IPv4
Direcciones IPv4 públicas y privadas
• Como se define en RFC 1918, las direcciones IPv4 públicas se enrutan globalmente
entre routers de proveedores de servicios de Internet (ISP).
• Las direcciones privadas son bloques

comunes de direcciones utilizadas por la Dirección de red Rango de direcciones privadas de
y prefijo RFC 1918
mayoría de las organizaciones para
asignar direcciones IPv4 a hosts 10.0.0.0/8 10.0.0.0 a 10.255.255.255
internos. 172.16.0.0/12 172.16.0.0 a 172.31.255.255
192.168.0.0/16 192.168.0.0 a 192.168.255.255

• Las direcciones IPv4 privadas no son
exclusivas y cualquier red interna puede
usarlas.
• Sin embargo, las direcciones privadas no son enrutables globalmente.

Enrutamiento a Internet
• La traducción de direcciones de red (NAT) traduce las direcciones IPv4 privadas a
direcciones IPv4 públicas.
• NAT normalmente está

habilitado en el router
perimetral que se conecta
a Internet.
• Traduce la dirección
privada interna a una
dirección IP global
pública.

Direcciones IPv4 públicas y privadas
Direcciones de loopback
• 127.0.0.0 /8 (127.0.0.1 to 127.255.255.254)
• Comúnmente identificado como sólo 127.0.0.1
• Se utiliza en un host para probar si TCP / IP
está operativo.
Direcciones de enlace local
• 169.254.0.0 /16 (169.254.0.1 to 169.254.255.254)
• Comúnmente conocido como las direcciones de direccionamiento IP privado
automático (APIPA) o direcciones autoasignadas.
• Usado por los clientes DHCP de Windows para autoconfigurarse cuando no hay
servidores DHCP disponibles.

Direccionamiento con clase Legacy
RFC 790 (1981) asigna direcciones IPv4
en clases
• Clase A (0.0.0.0/8 a 127.0.0.0/8)
• Clase B (128.0.0.0 /16 — 191.255.0.0 /16)
• Clase C (192.0.0.0 /24 — 223.255.255.0 /24)
• Clase D (224.0.0.0 a 239.0.0.0)
• Clase E (240.0.0.0 — 255.0.0.0)
• El direccionamiento con clase desperdició Las RFC (Peticiones de comentarios) son un conjunto de
muchas direcciones IPv4. documentos que sirven de referencia para la comunidad de
Internet, que describen, especifican y asisten en la
implementación, estandarización y discusión de la mayoría
La asignación de direcciones con clase se de las normas, los estándares, las tecnologías y los
protocolos relacionados con Internet y las redes en general.
reemplazó con direccionamiento sin clase que
ignora las reglas de las clases (A, B, C). © 2016 Cisco y/o sus filiales. Todos los derechos reservados.
Asignación de direcciones IP
• La Autoridad de Números Asignados de Internet (IANA) administra y asigna bloques
de direcciones IPv4 e IPv6 a cinco Registros Regionales de Internet (RIR).
• Los RIR son responsables de

asignar direcciones IP a los
ISP que proporcionan bloques
de direcciones IPv4 a ISP y
organizaciones más pequeñas.

11.4 Segmentación
de red

Segmentación de la red
Dominios de broadcast y segmentación
• Muchos protocolos usan broadcasts o multicasts (por ejemplo, ARP usa broadcasts
para localizar otros dispositivos, los hosts envían broadcast de detección DHCP para
localizar un servidor DHCP).
• Los switches propagan las broadcasts por todas las interfaces, salvo por aquella en
la cual se recibieron.
• El único dispositivo que detiene las
transmisiones es un router.
• Los routers no propagan
broadcasts.
• Cada interfaz de router se conecta
a un dominio de transmisión y las
transmisiones solo se propagan
dentro de ese dominio de
transmisión específico.

Segmentación de la red
Problemas con los dominios de broadcast grandes
• Un problema con un dominio de broadcast
grande es que estos hosts pueden generar
broadcasts excesivas y afectar la red de
manera negativa.
• La solución es reducir el tamaño de la red para

crear dominios de broadcast más pequeños
mediante un proceso que se denomina división
en subredes.
• Dividiendo la dirección de red 172.16.0.0 / 16

en dos subredes de 200 usuarios cada una:
172.16.0.0 / 24 y 172.16.1.0 / 24.
• Las broadcasts solo se propagan dentro de los
dominios de broadcast más pequeños. © 2016 Cisco y/o sus filiales. Todos los derechos reservados.
Segmentación de red
Motivos para dividir en subredes
• La división en subredes disminuye el tráfico de red general y mejora su rendimiento.
• Se puede utilizar para implementar directivas de seguridad entre subredes.
• La subred reduce el número de dispositivos afectados por el tráfico de broadcast
anormal.
• Las subredes se utilizan por una variedad de razones, entre las que se incluyen:
Ubicación Grupo o función Tipo de dispositivo

11.5 Subnetear una red
IPv4

Subnetear una red IPv4
División en subredes en el límite del octeto
• Las redes se subdividen con más facilidad en el límite del octeto de /8 /16 y /24.
• Observe que el uso de longitudes de prefijo más extensas disminuye la cantidad de

hosts por subred.
Longitud de Máscara de Máscara de subred en sistema binario (n = red, h= Cantidad de
prefijo subred host) hosts
nnnnnnnn.hhhhhhhh.hhhhhhhh.hhhhhhhh
/8 255.0.0.0 16777214
11111111.00000000.00000000.00000000
nnnnnnnn.nnnnnnnn.hhhhhhhh.hhhhhhhh
/16 255.255.0.0 65534
11111111.11111111.00000000.00000000
nnnnnnnn.nnnnnnnn.nnnnnnnn.hhhhhhhh
/24 255.255.255.0 254
11111111.11111111.11111111.00000000

División en subredes en el límite del octeto (Cont.)
• En la primera tabla 10.0.0.0/8 se subred usando /16 y en la segunda tabla, una máscara /24.
Dirección de Dirección de
Rango de host
subred subred Rango de host
(65,534 hosts posibles por Dirección Dirección
(256 subredes (65,536 subredes (254 hosts posibles por subred)
subred)
posibles) posibles)
10.0.0.0/16 10.0.0.1 - 10.0.255.254 10.0.255.255 10.0.0.0/24 10.0.0.1 -10.0.0.254 10.0.0.255

10.0.1.0/24 10.0.1.1 - 10.0.1.254 10.0.1.255
10.1.0,0/16 10.1.0.1 - 10.1.255.254 10.1.255.255
10.0.2.0/24 10.0.2.1 - 10.0.2.254 10.0.2.255
10.2.0.0/16 10.2.0.1 - 10.2.255.254 10.2.255.255
… … …
10,3,0.0/16 10,30,1 - 10,3.255.254 10.3.255.255
10.0.255.0/24 10.0.255.1 - 10.0.255.254 10.0.255.255
10,4,0.0/16 10,4,0,1 - 10,4,255,254 10.4.255.255 10.1.0.0/24 10.1.0.1 - 10.1.0.254 10.1.0.255
10,5,0.0/16 10,5,0,1 - 10,5,255,254 10.5.255.255 10.1.1.0/24 10.1.1.1 - 10.1.1.254 10.1.1.255

10.1.2.0/24 10.1.2.1 - 10.1.2254 10.1.2.255
10,6,0.0/16 10,6,0,1 - 10,6.255.254 10.6.255.255
… … …
10,7,0.0/16 10,7,0,1 - 10,7,255,254 10.7.255.255
10.100,0.0/24 10,100,0,1 - 10,100,0 ,254 10.100,0.255
... ... ...
... ... ...
10.255,0.0/16 10.255.0.1 - 10.255.255.254 10.255.255.255 10.255.255.0/24 10.255.255.1
© 2016 Cisco y/o sus -10.2255.255.254 10.255.255.255
filiales. Todos los derechos reservados.
División en subredes en el límite del octeto
• Consulte la tabla para ver seis formas de subred una red /24.
Cantidad
Longitud de Máscara de Máscara de subred en sistema binario Cantidad
de
prefijo subred (n = red, h = host) de hosts
subredes
nnnnnnnn.nnnnnnnn.nnnnnnnn.nhhhhhhh
/25 255.255.255.128 2 126
11111111.11111111.11111111.10000000
nnnnnnnn.nnnnnnnn.nnnnnnnn.nnhhhhhh
/26 255.255.255.192 4 62
11111111.11111111.11111111.11000000
nnnnnnnn.nnnnnnnn.nnnnnnnn.nnnhhhhh
/27 255.255.255.224 8 30
11111111.11111111.11111111.11100000
nnnnnnnn.nnnnnnnn.nnnnnnnn.nnnnhhhh
/28 255.255.255.240 16 14
11111111.11111111.11111111.11110000
nnnnnnnn.nnnnnnnn.nnnnnnnn.nnnnnhhh
/29 255.255.255.248 32 6
11111111.11111111.11111111.11111000
nnnnnnnn.nnnnnnnn.nnnnnnnn.nnnnnnhh
/30 255.255.255.252 64 2
11111111.11111111.11111111.11111100

Packet Tracer - Subnetear una red IPv4
En este Packet Tracer, hará lo siguiente:
• Diseñar un esquema de subred para una red IPv4.

• Configurar los dispositivos.
• Probar la red y solucionar los problemas encontrados.

11.6 Subnetear un prefijo
/16 y /8

Subnetear un prefijo /16 y /8
Crear subredes con un prefijo /16
Longitud de
Máscara de subred Dirección de red (n = red, h = host) Cantidad de subredes Cantidad de hosts
prefijo
La tabla resalta /17 - 255.255.128,0
nnnnnnnn.nnnnnnnn.nhhhhhhh.hhhhhhhh
2 32766
11111111.11111111.10000000.00000000
todos los escenarios nnnnnnnn.nnnnnnnn.nnhhhhhh.hhhhhhhh
/18 - 255.255.192,0 4 16382
posibles para dividir 11111111.11111111.11000000.00000000
nnnnnnnn.nnnnnnnn.nnnhhhhh.hhhhhhhh
en subredes un /19 - 255.255.224,0
11111111.11111111.11100000.00000000
8 8190
nnnnnnnn.nnnnnnnn.nnnnhhhh.hhhhhhhh
prefijo /16. /20 - 255.255.240,0
11111111.11111111.11110000.00000000
16 4094
nnnnnnnn.nnnnnnnn.nnnnnhhh.hhhhhhhh
/21 - 255.255.248,0 32 2046
11111111.11111111.11111000.00000000
nnnnnnnn.nnnnnnnn.nnnnnnhh.hhhhhhhh
/22 - 255.255.252,0 64 1022
11111111.11111111.11111100.00000000
nnnnnnnnnnnnnnnn. nnnnnnnh.hhhhhhh
/23 - 255.255.254,0 128 510
11111111111111.11111110,00000000
nnnnnnnnnnnnnnnn. nnnnnnnn.hhhhhhh
/24 - 255.255.255.0 256 254
11111111111111.11111111.00000000
nnnnnnnnnnnnnnnn. nnnnnnnnn.nhhhhhh
/25 - 255.255.255.128 512 126
11111111111111.11111111.10000000
nnnnnnnnnnnnnnnn. nnnnnnnnnnhhhhhh
/26 - 255.255.255.192 1024 62
11111111111111.11111111.11000000
nnnnnnnnnnnnnnnn. nnnnnnnnnnnhhhhh
/27 - 255.255.255.224 2048 30
11111111111111.11111111.11100000
nnnnnnnnnnnnnnnn. nnnnnnnnnnnnhhhh
/28 255.255.255. 240 4096 14
111111111111.11111111.11110000
nnnnnnnnnnnnnnnn. nnnnnnnnnnnnhhh
/29 - 255.255.255.248 8192 6
111111111111.11111111.11111000
Información confidencial de Cisco
nnnnnnnnnnnnnnnn. nnnnnnnnnnnnhh 31
/30 - 255.255.255.252 16384 2
11111111111111.11111111.111100
Subnetear un prefijo /16
Crear 100 subredes con un prefijo /16
Imagine una gran empresa que requiere, como mínimo,
100 subredes y eligió la dirección privada 172.16.0.0/16
como su dirección de red interna.
• La figura muestra el número de subredes que se

pueden crear al tomar prestados bits del tercer octeto
y el cuarto octeto.
• Observe que ahora hay hasta 14 bits de host que se
pueden tomar prestados (es decir, los dos últimos bits
no se pueden tomar prestados).
Para satisfacer el requisito de 100 subredes para la

empresa, se necesitarían prestar 7 bits (es decir, 27 = 28
subredes) (para un total de 128 subredes).
Subnetear un prefijo /8
Crear 1000 subredes con un prefijo /8
Considere un ISP pequeño que requiere 1000
subredes para sus clientes utilizando la dirección
de red 10.0.0.0/8, lo que significa que hay 8 bits en
la parte de red y 24 bits de host disponibles para
tomar prestado para subredes.
• La figura muestra el número de subredes que se
pueden crear al tomar prestados bits de la segunda y
la tercera.
• Observe que ahora hay hasta 22 bits de host que se
pueden tomar prestados (es decir, los dos últimos bits
no se pueden tomar prestados).
Para satisfacer el requisito de 1000 subredes para

la empresa, se necesitarían prestados10 bits (es decir, 2
10= 1024 subredes) (para un total de 128 subredes)

Subnetear un prefijo /24 , /16 y /8
Laboratorio - Calcular subredes IPv4
En esta práctica de laboratorio se cumplirán los siguientes objetivos:
• Parte 1: Determinar la división en subredes de la dirección IPv4

• Parte 2: Calcular la división en subredes de la dirección IPv4

11.8 VLSM

Conservación de direcciones IPv4
VLSM
Dada la topología, se requieren 7 subredes (es decir, cuatro LAN y tres enlaces WAN) y
el mayor número de hosts se encuentra en el edificio D con 28 hosts.
• Una máscara /27 proporcionaría 8 subredes de 30 direcciones IP de host y, por tanto,

admitiría esta topología.

Conservación de direcciones IPv4
VLSM (cont.)
Sin embargo, los enlaces WAN punto a punto solo requieren dos
direcciones y, por lo tanto, desperdician 28 direcciones cada una
para un total de 84 direcciones no utilizadas.
• La aplicación de un esquema de división en subredes tradicional a esta situación no

resulta muy eficiente y genera desperdicio.
• VLSM fue desarrollado para evitar el desperdicio de direcciones al permitirnos subred

una subred. © 2016 Cisco y/o sus filiales. Todos los derechos reservados.
VLSM
VLSM
• El lado izquierdo muestra el esquema de subred
tradicional (es decir, la misma máscara de subred)
mientras que el lado derecho ilustra cómo se puede
utilizar VLSM para subred una subred y dividir la última
subred en ocho /30 subredes.
• Cuando utilice VLSM, comience siempre por satisfacer

los requisitos de host de la subred más grande y
continúe la subred hasta que se cumplan los requisitos
de host de la subred más pequeña.
• La topología resultante con VLSM aplicado.

Asignación de direcciones de topología VLSM VLSM
• Mediante subredes VLSM, las redes LAN y entre enrutadores se pueden abordar sin
desperdicios innecesarios, como se muestra en el diagrama de topología lógica.

11.9 Diseño estructurado

Diseño estructurado
Planificación de direcciones de red
La planificación de redes IP es crucial para desarrollar una solución escalable a una red
empresarial.
• Para desarrollar un esquema de direccionamiento de toda la red IPv4, necesita saber cuántas
subredes se necesitan, cuántos hosts requiere una subred concreta, qué dispositivos forman parte
de la subred, qué partes de la red utilizan direcciones privadas y cuáles utilizan público, y muchos
otros factores determinantes.
Examine las necesidades del uso de la red de una organización y cómo se estructurarán
las subredes.
• Realice un estudio de requisitos de red mirando toda la red para determinar cómo se segmentará
cada área.
• Determine cuántas subredes se necesitan y cuántos hosts por subred.
• Determinar los grupos de direcciones DHCP y los grupos de VLAN de capa 2.

Asignación de direcciones de dispositivos de diseño
estructurado
Dentro de una red, hay diferentes tipos de dispositivos que requieren direcciones:
• Clientes de usuario final: la mayoría utilizan DHCP para reducir los errores y la carga sobre el
personal de soporte de red. Los clientes IPv6 pueden obtener información de dirección mediante
DHCPv6 o SLAAC.
• Servidores y periféricos: – deben tener una dirección IP estática predecible.
• Servidores a los que se puede acceder desde Internet : los servidores deben tener una
dirección IPv4 pública, a la que se accede con mayor frecuencia mediante NAT.
• Dispositivos intermediarios: – a estos dispositivos se asignan direcciones para la
administración, la supervisión y la seguridad de redes.
• Puerta de enlace: los routers y los dispositivos de firewall son puerta de enlace para los hosts de
esa red.
Al desarrollar un esquema de direccionamiento IP, generalmente se recomienda que

tenga un patrón establecido de cómo se asignan las direcciones a cada tipo de
dispositivo.
11.10 - Módulo de práctica y
cuestionario

Práctica del módulo y cuestionario
¿Qué aprendí en este módulo?
• La estructura de direcciones IP consta de una dirección de red jerárquica de 32 bits que
identifica una red y una parte de host. Los dispositivos de red utilizan un proceso
denominado AnDing mediante la dirección IP y la máscara de subred asociada para
identificar las porciones de red y host.
• Los paquetes IPv4 de destino pueden ser unicast, broadcast, y multicast.
• Existen direcciones IP enrutables globalmente como las asigna la IANA y hay tres rangos de
direcciones de red IP privadas que no se pueden enrutar globalmente, pero se pueden usar
en todas las redes privadas internas.
• Reduzca los dominios de broadcast grandes mediante subredes para crear dominios de
broadcast más pequeños, reducir el tráfico de red general y mejorar el rendimiento de la red.
• Cree subredes IPv4 utilizando uno o más de los bits del host como bits de red. Las redes se
subdividen con más facilidad en el límite del octeto de /8 /16 y /24.
• Las redes más grandes se pueden subredes en los límites /8 ó /16.
• Utilice VLSM para reducir el número de direcciones de host no utilizadas por subred.
Práctica del módulo y cuestionario
¿Qué aprendí en este módulo? (continuación)
• VLSM permite que un espacio de red se divida en partes desiguales. Comience siempre
satisfaciendo los requisitos de host de la subred más grande. Siga con la división en
subredes hasta que se cumplan los requisitos de host de la subred más pequeña.
• Al diseñar un esquema de direccionamiento de red, tenga en cuenta los requisitos internos,
DMZ y externos. Utilice un esquema de direccionamiento IP interno coherente con un patrón
establecido de cómo se asignan las direcciones a cada tipo de dispositivo.


ITN Module 11

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

ITN Module 11

Cargado por

Copyright:

Formatos disponibles

Módulo 11: Direccionamiento

Fundamentos de Sistemas Operativos

Título del tema Logro del tema

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

• Al determinar la porción de red frente a la porción de host, debe mirar la secuencia de

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

• El proceso real utilizado

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

255.255.255.0 11111111.11111111.11111111.00000000 /24

número de bits en la máscara 255.255.255.192 11111111.11111111.11111111.11000000 /26

255.255.255.248 11111111.11111111.11111111.11111000 /29

255.255.255.252 11111111.11111111.11111111.11111100 /30

• Para identificar la dirección de red,

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

• Por ejemplo, el PC en 172.16.4.1 envía un paquete unicast a la impresora en

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

• Por ejemplo, el PC en 172.16.4.1 envía un paquete de multicast a la dirección del

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

• Las direcciones privadas son bloques

internos. 172.16.0.0/12 172.16.0.0 a 172.31.255.255

192.168.0.0/16 192.168.0.0 a 192.168.255.255

• Sin embargo, las direcciones privadas no son enrutables globalmente.

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

• NAT normalmente está

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

• Los RIR son responsables de

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

• La solución es reducir el tamaño de la red para

• Dividiendo la dirección de red 172.16.0.0 / 16

Ubicación Grupo o función Tipo de dispositivo

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

• Observe que el uso de longitudes de prefijo más extensas disminuye la cantidad de

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

10.0.0.0/16 10.0.0.1 - 10.0.255.254 10.0.255.255 10.0.0.0/24 10.0.0.1 -10.0.0.254 10.0.0.255

10,5,0.0/16 10,5,0,1 - 10,5,255,254 10.5.255.255 10.1.1.0/24 10.1.1.1 - 10.1.1.254 10.1.1.255

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

• Diseñar un esquema de subred para una red IPv4.

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

• La figura muestra el número de subredes que se

Para satisfacer el requisito de 100 subredes para la

Para satisfacer el requisito de 1000 subredes para

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

• Parte 1: Determinar la división en subredes de la dirección IPv4

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

• Una máscara /27 proporcionaría 8 subredes de 30 direcciones IP de host y, por tanto,

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

• La aplicación de un esquema de división en subredes tradicional a esta situación no

• VLSM fue desarrollado para evitar el desperdicio de direcciones al permitirnos subred

• Cuando utilice VLSM, comience siempre por satisfacer

• La topología resultante con VLSM aplicado.

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.

© 2016 Cisco y/o sus filiales. Todos los derechos reservados.
