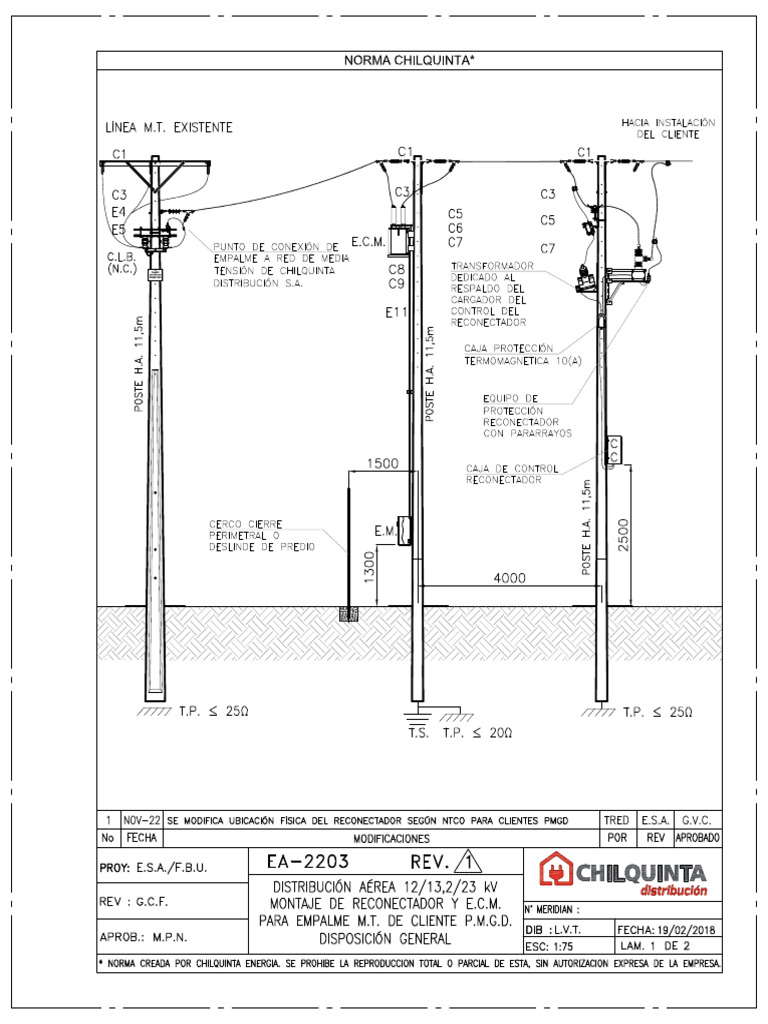

NORMA CHILQUINTA® LINEA M.T. EXISTENTE POSTE HA, 11 a | PERIVET, . DESLIN CIERRE ie 1300 777 TP. & 250. PTR. & BO 1 [NOV=22] SE MODIFICA UBICACION FISICA DEL RECONECTADOR SEGON NICO PARA CLENTES PMGD Tred [ESA] OVS. No | FECHA WODIFICACIONES POR | REV [APROBADO| PROY: E.S.A./F.B.U, EA-2203 REV. / REV : GCF, APROB.: MP. DISTRIBUCION AEREA 12/13,2/23 kV MONTAJE DE RECONECTADOR Y E.C.M. PARA EMPALME M.T. DE CLIENTE P.M.G.D. DISPOSICION GENERAL (2) cHILQUINTA @stribucién [e NERDIN lbs svt. [FEcHa: 19/02/2018 Esc: 1:75 LAM. 1 OE 2 [NORMA CREADA POR CHLGUNTA ENERGA SE PROHBE LA REPRODUCCION TOTAL O PARCAL OF ESTA, SIN AJTORUACION BXPRESA DF LA EUPRESA|NORMA CHILQUINTA® NoTAS: 1) TODAS LAS MEDIDAS ESTAN EN MILIMETROS SALVO LO INDICADO. 2) ESTA CONFIGURACION SE USA EN EMPALMES DE CLIENTES PMGD CONECTADOS EN MT. Y MEDIDOS EN M.T. CON E.C.M, 3) LOS CLIENTES PMGD, SOLO DEBEN USAR EQUIPOS COMPACTOS DE MEDIDA (ECM) DE TRES. ELEMENTOS EN 12/13,2/23 kV (REF: NORMA EN-0101), 4) EL CONTROL ELECTRONICO DEL RECONECTADOR USA ALIMENTACION DEDICADA DESDE UNA SEP MONOFASICA. ESTA SEP SE INSTALA Y CONECTA EN M.T., AGUAS ARRIBA DEL RECONECTADOR SOBRE EL MISMO POSTE DEL RECONECTADOR. DE ESTA MANERA SE ASEGURA LA ALIMENTACION DEL CONTROL DEL RECONECTADOR, AUN CUANDO ESTE HAYA HECHO UNA OPERACION DE APERTURA. ADEMAS SE DISPONE EN FORMA PERMANENTE DE UNA SENAL REMOTA DE ESTADO DEL MEDIDOR TRIFASICO DEL CLIENTE, PARA SUPERVISION ON-LINE DE CLIENTE, COORDINADOR Y CONCESIONARIA, 5) EL TRANSFORMADOR DE POTENCIAL DEDICADO SERA DE PREFERENCIA DE AISLACION SECA DE RESINA EPOXICA CON FACTOR DE FUGA NO INFERIOR A 31mm/kV, DE 200 A 500 VA, CON DOBLE BUSHING EN M.T. PARA 12/13,2/23kV/231V-50 Hy. 6) ESTE ESQUEMA DE EMPALME CON SU EQUIPO DE OPERACION MANUAL Y APERTURA VISIBLE, CON PARARRAYOS DE PROTECCION, SEGUIDO DE UN EQUIPO COMPACTO DE MEDIDA M.T., UNA PROTECCION RI, UNA SEP DEDICADA, UN EQUIPO DE PROTECCION RECONECTADOR CON PARARRAYOS, QUE EN CONJUNTO PROPORCIONA LA CONFIGURACION TOPOLOGICA DETALLADA EN LA NORMA TECNICA NTCO—PMGD/2019, ARTICULO 48, PARA CLIENTES PMGD. 7) EL EQUIPO C.L.B. LLEVA A LA SALIDA LADO CARGA UN JUEGO DE PARARRAYOS PARA PROTECCION DE LA RED M.T. AUN CUANDO EL RECONECTADOR DEL EMPALME HAYA EFECTUADO UNA OPERACION DE APERTURA. 8) SE RECOMIENDA USAR TUBOS PROTECTORES DE GOMA SILICONA DE LA CLASE DE VOLTAJE CORRESPONDIENTE A LA LINEA, SOBRE LOS PUENTES DE ESTE EMPALME, SUS CONDUCTORES DESNUDOS DE LA ACOMETIDA Y LOS AISLADORES DE LINEA Y EQUIPOS PARA EVITAR LA OGURRENCIA DE FALLAS POR CONTACTOS INDESEADOS CON AVIFAUNA U OTROS OBJETOS EXTRANOS QUE PUDIERAN ENTRAR EN CONTACTO CON ESTAS INSTALACIONES. 9) LOS EMPALMES DE ESTE TIPO LLEVARAN UN LETRERO DE ADVERTENCIA EN EL POSTE DE CONEXION DE LA RED DE DISTRIBUCION, CON EL TEXTO "PELIGRO GENERADOR CONECTADO™ 10) SE DEBE TENER PRESENTE LO SENALADO EN EL Art.N'90 DEL REGLAMENTO 0.S. N'88/2019, RESPECTO A LA PROPIEDAD DE LOS NUEVOS EMPALMES Y NUEVOS EQUIPOS| DE MEDIDA PARA LA CONEXION DE UN PMGD A LAS INSTALACIONES DE UNA EMPRESA DISTRIBUIDORA, QUE SON PARTE DE LA RED DE DISTRIBUCION. 7 [ROV=22] SE WODITEA UBKAGON FGA GEL RECONETTHOOR SeoGN WrCO PaNA GLENS Fuco [RED [ESA] GVO Wo | FECHA ODFICACIONES Por | Rev peR0e] PROY: ES.A/F.BU. EA~2203 REV. /1 (@)cHLquINTA DISTRIBUCION AEREA 12/13,2/23 KV strbucion REV : Gc. MONTE DE RECONECTADOR Y E.C.M. raga PARA EMPALME M.T. DE CLIENTE P.M.G.D. APROB.: MPN. DISPOSICION GENERAL Dees eee [NORMA CREADA POR CHLGUNTA ENERGA SE PROHBE LA REPRODUCCION TOTAL O PARCAL OF ESTA, SIN AJTORUACION BXPRESA OF LA EUPRESA|
