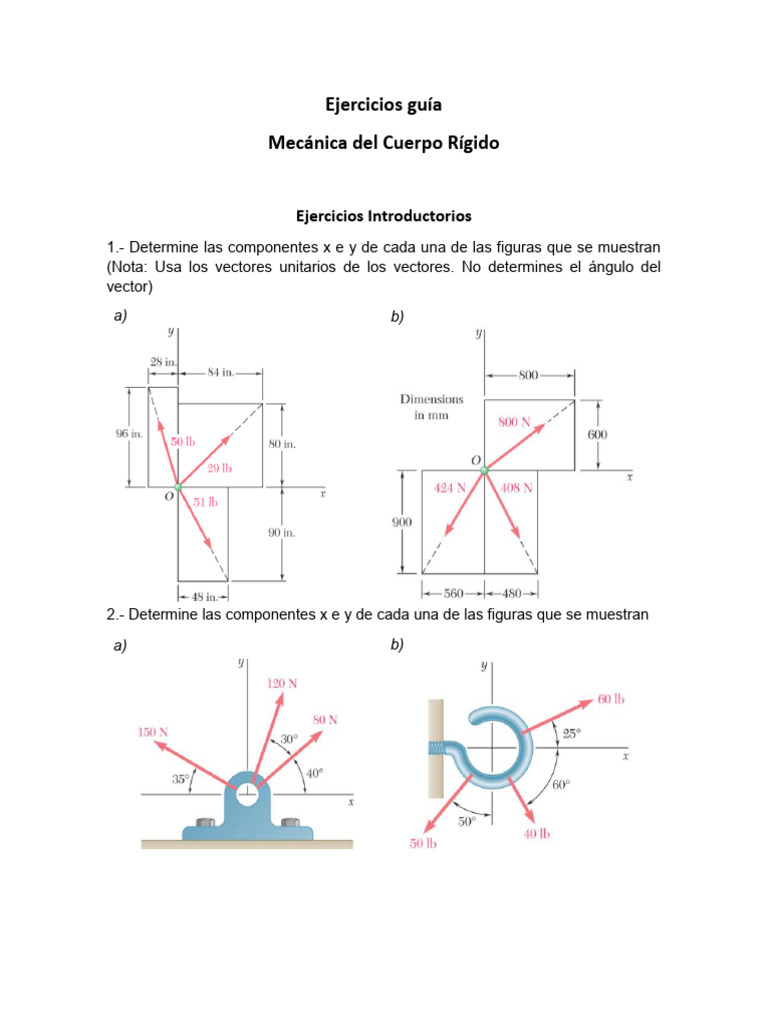

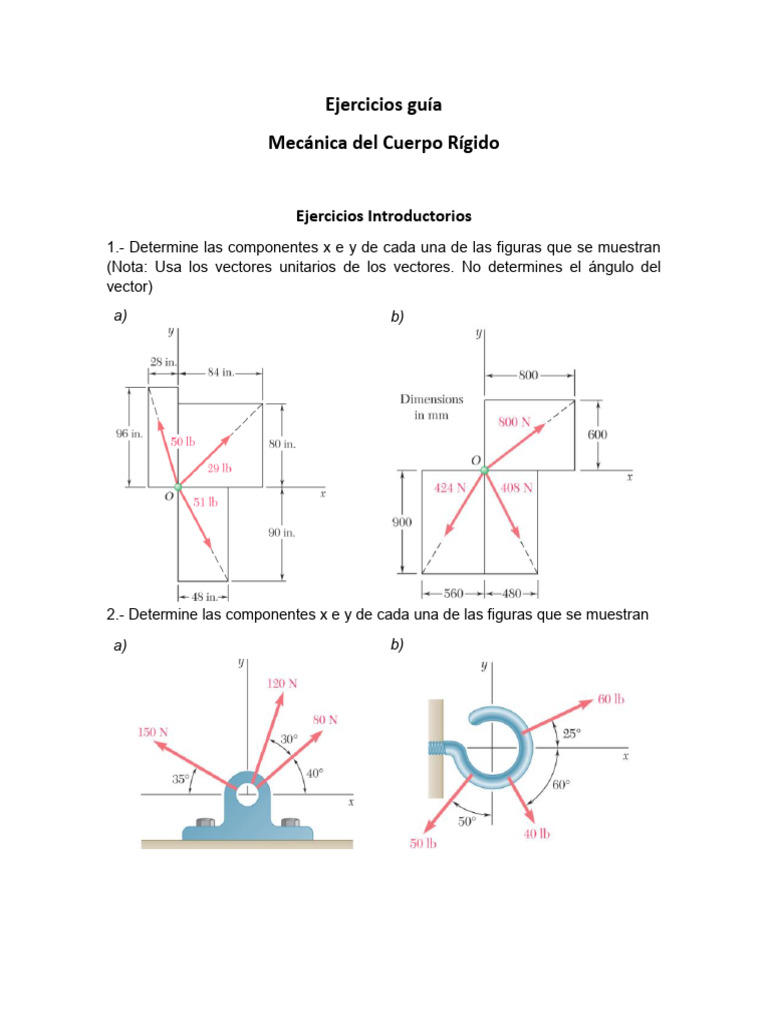

Ejercicios guía

Mecánica del Cuerpo Rígido

Ejercicios Introductorios
1.- Determine las componentes x e y de cada una de las figuras que se muestran
(Nota: Usa los vectores unitarios de los vectores. No determines el ángulo del
vector)
a) b)

2.- Determine las componentes x e y de cada una de las figuras que se muestran
a) b)
3.- El alambre atirantado BD ejerce sobre el poste telefónico AC una fuerza P
dirigida a lo largo de BD. Si se sabe que P debe tener una componente de 720 N
perpendicular al poste AC, determine a) la magnitud de la fuerza P y b) su
componente a lo largo de la línea AC.
 Ejercicios de momento de una fuerza respecto a un punto
1.- Una caja de madera con masa de 80 kg se sostiene en la posición mostrada en
la figura. Determine a) el momento respecto de E generado por el peso W de la caja
de madera, b) la fuerza mínima aplicada en A que produce un momento alrededor
de E de igual magnitud, pero con sentido opuesto, c) la magnitud, sentido y punto
de aplicación sobre la base de la caja de madera de la fuerza vertical mínima que
produce un momento respecto de E de igual magnitud, pero con sentido opuesto.

2.- Se sabe que es necesaria una fuerza vertical de 200 lb para remover el clavo
que está en C de la tabla. Un instante antes de que el clavo comience a moverse,
determine a) el momento respecto de B de la fuerza ejercida sobre el clavo, b) la
magnitud de la fuerza P que genera el mismo momento respecto de B si α = 10° y
c) la fuerza P mínima que genera el mismo momento respecto de B.
3.- Una varilla AB se sostiene en su lugar con un cordón AC. Si se sabe que la
tensión en el cordón es 1 350 N y que c = 360 mm, determine el momento respecto
de B de la fuerza ejercida por el cordón en el punto A descomponiendo dicha fuerza
en sus componentes vertical y horizontal aplicadas en a) el punto A, b) el punto C.

4.- La ventanilla trasera de un automóvil se sostiene mediante el amortiguador

hidráulico BC. Si para levantar la ventanilla se ejerce una fuerza de 125 lb cuya línea
de acción pasa por el soporte de rótula en B, determine el momento de la fuerza
respecto de A.
a) b)
5.- Se sabe que la varilla de conexión AB ejerce una fuerza de 2.5 kN sobre la
manivela BC dirigida hacia abajo y a la izquierda a lo largo de la línea central de AB.
Determine el momento de la fuerza respecto de C.
a) b)

6.- Antes de que se tale un árbol, se conectan los cables AB y BC como se muestra
en la figura. Si se sabe que las tensiones en los cables AB y BC son de 555 y 660
N, respectivamente, determine el momento respecto de O de la fuerza resultante
ejercida sobre el árbol por los cables en B.
7.- El alambre AE se estira entre las esquinas A y E de una placa doblada. Si se
sabe que la tensión en el alambre es de 435 N, determine el momento respecto de
O de la fuerza ejercida por el alambre a) sobre la esquina A y b) sobre la esquina E.
 Ejercicios de Momento Par

1.- Se aplican dos fuerzas paralelas de 40 N sobre la palanca que se muestra en la

figura. Determine el momento del par formado por las dos fuerzas a)
descomponiendo cada una de las fuerzas en sus componentes horizontal y vertical
para después sumar los momentos de los dos pares resultantes, b) empleando la
distancia perpendicular entre las dos fuerzas, c) haciendo la sumatoria de los
momentos de las dos fuerzas con respecto al punto A.

2.- Cuatro clavijas de 11 pulg de diámetro están montadas sobre una tabla como se
2
muestra en la figura. Dos cuerdas se pasan alrededor de las clavijas y se jalan con
las fuerzas indicadas. a) Determine el par resultante que actúa sobre la tabla. b) Si
sólo se usara una cuerda, ¿alrededor de cuáles clavijas debería pasar y en qué
dirección debería jalarse para generar el mismo par con la mínima tensión en la
cuerda? c) ¿Cuál es el valor de esa tensión mínima?
3.- Una fuerza de 500 N se aplica a una placa doblada como muestra la figura.
Determine a) un sistema equivalente fuerza-par en B, b) un sistema equivalente
formado por una fuerza vertical en A y una fuerza en B.

4.- La tensión en el cable unido al extremo C de un aguilón ajustable ABC es de 560

lb. Reemplace la fuerza ejercida por el cable en C por un sistema fuerza-par
equivalente a) en A y b) en B.

5.- Tres varillas de control unidas a la palanca ABC ejercen sobre ésta las fuerzas
mostradas en la figura. a) Reemplace las tres fuerzas por un sistema fuerza-par
equivalente en B. b) Determine la fuerza única equivalente al sistema fuerza-par
obtenido en el inciso a) y especifique su punto de aplicación sobre la palanca.
6.- Un trabajador intenta mover una roca al aplicar una fuerza de 360 N a una barra
de acero como se muestra en la figura. a) Reemplace dicha fuerza con un sistema
equivalente fuerza-par en D. b) Dos trabajadores intentan mover la misma roca al
aplicar una fuerza vertical en A y otra fuerza en D. Determine estas fuerzas si deben
ser equivalentes a la fuerza única del inciso a).

7.- Se aplica una fuerza de 2.6 kips en el punto D de un poste de hierro fundido
como se muestra en la figura. Reemplace la fuerza con un sistema equivalente
fuerza-par en el centro A de la sección que sirve como base.
