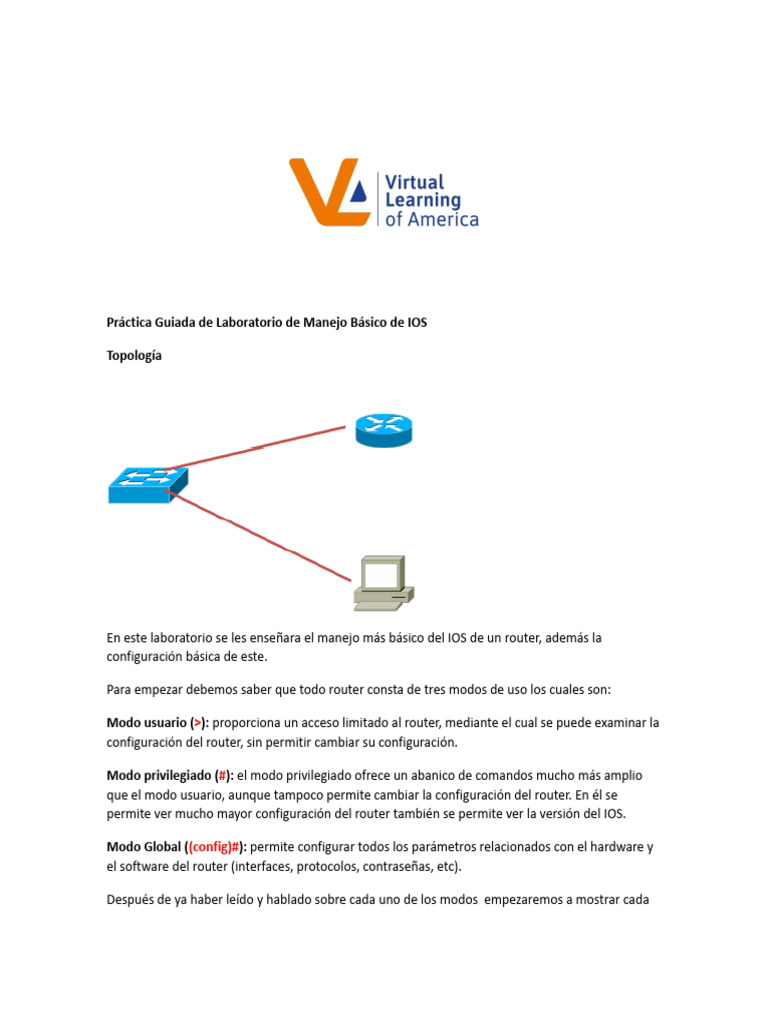

Práctica Guiada de Laboratorio de Manejo Básico de IOS

Topología

En este laboratorio se les enseñara el manejo más básico del IOS de un router, además la
configuración básica de este.

Para empezar debemos saber que todo router consta de tres modos de uso los cuales son:

Modo usuario (>): proporciona un acceso limitado al router, mediante el cual se puede examinar la
configuración del router, sin permitir cambiar su configuración.

Modo privilegiado (#): el modo privilegiado ofrece un abanico de comandos mucho más amplio
que el modo usuario, aunque tampoco permite cambiar la configuración del router. En él se
permite ver mucho mayor configuración del router también se permite ver la versión del IOS.

Modo Global ((config)#): permite configurar todos los parámetros relacionados con el hardware y
el software del router (interfaces, protocolos, contraseñas, etc).

Después de ya haber leído y hablado sobre cada uno de los modos empezaremos a mostrar cada
uno de ellos y sus respectivos comandos.

Para empezar cuando un router se inicia siempre va a salir una pregunta como se muestra en la
imagen,

En ella se pregunta si desea continuar la configuración por dialogo y da dos opciones “yes/no”,
que pasaría si damos la opción “yes” pues entraríamos a una forma de configuración un poco
enredad y limitada por medios de un dialogo de preguntas sin la oportunidad de utilizar comandos
y realizar procesos más complicados. Por lo cual usaremos la opción “no” para poder realizar la
configuración de manera más fácil y lograr ver cada uno de los modos del router y sus diferentes
comandos.

Luego de colocar “no” presionamos la tecla enter, esto para lograr entrar al modo usuario.

Este modo sale el indicador “>” que es el que muestra que estamos en el modo usuario. Este modo
como decía anteriormente es de acceso limitado solo mostrara cierta información del router.

Para saber algunos comandos de este modo colocaremos el signo “?” que nos enseñara un alista
de comandos que se pueden utilizar para mostrar información. En la imagen se muestra algunos
comandos que se pueden utilizar en él.
 Para lograr pasar al siguiente modo utilizamos el comando “enable” que nos llevara al modo
privilegiado.

Este modo se indicara con el símbolo “#” que muestra el modo privilegiado. En él se muestra
mucha más información sobre el router y su configuración. Un ejemplo de algún comando de este
modo seria el “show run” que muestra la configuración del router.

Para saber más comandos de este modo se utiliza el símbolo “?” y saldrá la lista de todos los
comandos que pueden funcionar.
Unos de los comandos más utilizados en el modo privilegiado es el “show” por el hecho de que
nos ayuda a encontrar más fácilmente fallos en la configuración del router. Este permite ver
configuraciones de interface, vlan, dhcp, etc. Algunos comandos que se pueden combinar con
“show” son:
Para entrar en el modo global del router se coloca “configure terminal” donde podremos realizar
todas las configuraciones del router. Este modo tiene el indicador “(config)#” para mostrar que
nos encontramos el modo global.

Acá en el modo privilegiado configuraremos lo básico para ir adentrando poco a poco en la

configuración de un router. Primero lo que haremos es configurarle el nombre del router, esto se
realiza con el siguiente comando “Hostname” como nos muestra la imagen siguiente:

Luego configuraremos el password para el modo privilegiado, esto lo que hace es que a la hora de
colocar el comando “enable” en el modo usuario para pasar al modo privilegiado pedirá una
contraseña para seguir. Esto se realiza con los siguientes comandos “enable secret” como nos
muestra la imagen:

Después configuramos el password para poder entrar a configurar por consola, a la hora de
configurar esto lo que permite tener mayor seguridad a la hora de que algún usuario intente entrar
a configurar el router por medio del cable de consola. Los comandos para realizar esto serian: “line
console”, “password”, “login” y “exit”. La secuencia de comandos se utiliza como se muestra en la
imagen:

Luego se configura el password para poder entrar a configurar por telnet, esto se configura para
cuando un usuario quiera configurar un router remotamente. Los comandos para realizar esto
serian: “line vty”, “password”, “login” y “exit”. La secuencia de comandos se haría de la siguiente
forma:
Por ultimo configuraremos un mensaje a la entrada del router, esto sería más que toda una
advertencia o un aviso para la persona que intente entrar al router. El comando a utilizar seria
“banner motd” para poder colocar el aviso, en la imagen se muestra cómo se utiliza el comando.

También configuraremos una interfaz fastEthernet hacia una computadora para que se puedan
enviar información entre sí, esto se configura con los siguientes comandos: “interface
fastEthernet”, “ip address”, “no shutdown” y “exit”. La secuencia de comandos se haría de la
siguiente forma:

Además también hay que configurar la dirección ip a la computadora eso se haría de la manera
como muestra la imagen:

Damos click en la computadora y en la pestaña de Desktop seleccionamos IP Configuration

Lo configuramos de la siguiente manera:
Para ingresar desde la computadora al router sin tener que conectar ningún cable de consola se
utiliza telnet que es una forma de acceso remoto al equipo, esto se realiza muy fácilmente
ingresamos a la pestaña de desktop y seleccionamos Command Prompt.

Cuando colocamos este comando nos saldrá una cuadro con un fondo negro, en este cuadro
colocaremos “telnet” más la dirección ip del router. En la siguiente imagen se mostrará cómo se
realiza:

Como pueden observar desde la computadora estamos ingresando al router para poder
configurarlo desde cualquier parte de la red sin la necesidad de tener que ir hasta donde esté el
router.

Configuración completa:

Router>enable //ENTRA AL MODO PRIVILEGIADO

Router#configure terminal //ENTRA AL MODO GLOBAL

Router(config)#hostname Practica //CONFIGURAR EL NOMBRE DEL ROUTER

Practica(config)#enable secret cisco //ENCRIPTA EL PASSWORD DE MODO PRIVILEGIADO

Practica(config)#line console 0 //INGRESA A LA LINEA DE CONSOLA

Practica(config-line)#password cisco // CONFIGURA EL PASSWORD EN EL PUERTO DE CONSOLA

Practica(config-line)#login // HABILITA EL PASSWORD

Practica(config-line)#exit //SALE DEL MODO LINEA CONFIGURACIÓN

Practica(config)#line vty 0 4 //INGRESA LINEA DE CONFIGURACION DE TELNET

Practica(config-line)#password cisco // CONFIGURA EL PASSWORD EN EL PUERTO DE TELNET

Practica(config-line)#login // HABILITA EL PASSWORD

Practica(config-line)#exit // SALE DEL MODO LINEA CONFIGURACIÓN

Practica(config)#banner motd “SOLO PERSONA AUTORIZADO” //CONFIGURA EL MENSAJE DE

ENTRADA AL ROUTER

Practica(config)# interface fastEthernet 0/0 // ENTRA AL MODO DE CONFIGURACION DE

INTERFACE

Practica(config-if)#ip address 192.168.1.1 255.255.255.0 // CONFIGURA DIRECCIÓN IP/MASCARA

DE RED

Practica(config-if)#no shutdown //ENCIENDE EL PUERTO

Practica(config-if)#exit //SALE DEL MODO DE CONFIGURACIÓN DE INTERFACE
