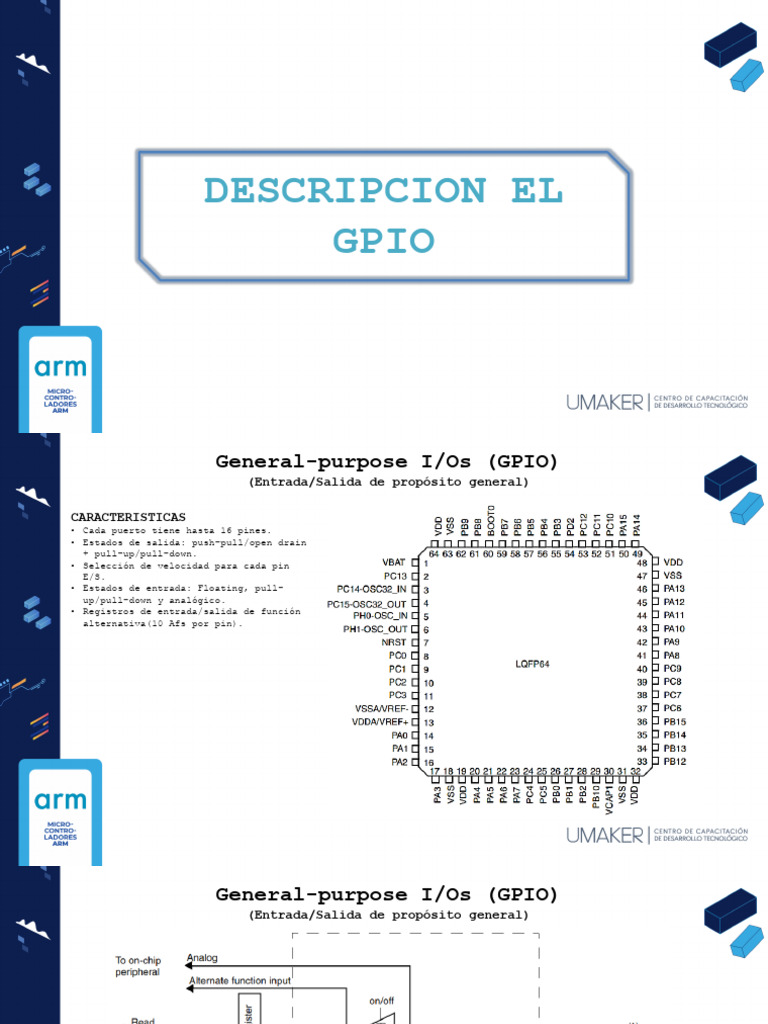

DESCRIPCION EL

GPIO
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)

CARACTERISTICAS
• Cada puerto tiene hasta 16 pines.
• Estados de salida: push-pull/open drain
+ pull-up/pull-down.
• Selección de velocidad para cada pin
E/S.
• Estados de entrada: Floating, pull-
up/pull-down y analógico.
• Registros de entrada/salida de función
alternativa(10 Afs por pin).
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
CONFIGURACION DE ENTRADA → GPIOx_MODER

GPIOx_IDR

GPIOx_PUPDR
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
CONFIGURACION DE SALIDA → GPIOx_MODER

GPIOx_PUPDR

GPIOx_BSRR

GPIOx_ODR
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
CONFIGURACION DE SALIDA → GPIOx_MODER

PUSH-PULL → GPIOx_OTYPER

3.3V

10 SALIDA DEL PIN

SEÑAL INTERNA 0V
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
CONFIGURACION DE SALIDA → GPIOx_MODER

OPEN-DRAIN → GPIOx_OTYPER

10 SALIDA DEL PIN 0V

SEÑAL INTERNA
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
CONFIGURACION DE SALIDA → GPIOx_MODER

OPEN-DRAIN
PULL-UP INTERNO/EXTERNO
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
CONFIGURACION DE FUNCION ALTERNATIVA → GPIOx_MODER
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
CONFIGURACION DE FUNCION ALTERNATIVA → GPIOx_AFLR/GPIOx_AFHR
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
ENTRADA ANALOGICA → GPIOx_MODER
REGISTROS DEL GPIO
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
REGISTROS DE CONTROL
Cada puerto GPIOx cuenta con registros de control de 32-bits (GPIOx_MODER,
GPIOx_OTYPER, GPIOx_OSPEEDR, GPIOx_PUPDR) para configurar los pines de manera
individual.

REGISTROS DE DATOS
Cada puerto GPIOx cuenta con dos registros de datos de 16-bits (GPIOx_IDR and
GPIOx_ODR).

REGISTRO DE MANEJO DE DATOS BIT A BIT


Cada puerto cuenta con un registro que permite restablecer y establecer cada bit
de manera individual.

REGISTROS DE BLOQUEO
Registro de bloqueo que bloquea los registros(GPIOx_MODER, GPIOx_OTYPER,
GPIOx_OSPEEDR, GPIOx_PUPDR, GPIOx_AFRL and GPIOx_AFRH)
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)

AHB2
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
GPIO port mode register (GPIOx_MODER) (x = A..E and H)
Address offset:0x00
Reset value:
• 0xABFF FFFF (for port A)
• 0xFFFF FEBF (for port B)
• 0xFFFF FFFF for ports C..E
• 0x0000 000F (for port H)
PIN 15

PIN 0

PB3 → SALIDA DIGITAL


PA0 → ENTRADA DIGITAL
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
GPIO port output type register (GPIOx_OTYPER)
Address offset: 0x04
Reset value: 0x0000 0000

PIN 0

PB3 → PUSH PULL


General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
GPIO port output speed register (GPIOx_OSPEEDR)
Address offset: 0x08
Reset value: 0x0C00 0000 (for port A)
Reset value: 0x0000 0000 (for the other ports)

PIN 0

PB3 → VERY HIGH SPEED


General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
GPIO port output speed register (GPIOx_OSPEEDR)
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
GPIO port pull-up/pull-down register (GPIOx_PUPDR)
Address offset: 0x0C
Reset values:
• 0x6400 0000 for port A
• 0x0000 0100 for port B
• 0x0000 0000 for other ports

PIN 0

PB3 → NO PULL/DOWN
PA0 → PULL-DOWN
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
GPIO port output data register (GPIOx_ODR) (x = A..E and H)
Address offset: 0x14
Reset value: 0x0000 0000

PIN 0

PB3 → SET/CLEAR
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
GPIO port input data register (GPIOx_IDR) (x = A..E and H)
Address offset: 0x10
Reset value: 0x0000 XXXX (where X means undefined)

PIN 0

PA0 → LECTURA
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
GPIO port bit set/reset register (GPIOx_BSRR) (x = A..E and H)
Address offset: 0x18
Reset value: 0x0000 0000

PB3 → SET/CLEAR
PROGRAMANDO DESDE
REGISTROS
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
RCC PERI. CLOCK ENABLE REGISTER
RCC Peri. CLOCK ENABLE
REGISTERS

RCC_AHB1ENR

RCC_AHB2ENR

RCC_AHB3ENR

RCC_APB1ENR

RCC_APB2ENR
RCC PERI. CLOCK ENABLE REGISTER
AHB2 peripheral clock enable register (RCC_AHB2ENR)
Address offset: 0x4C
Reset value: 0x0000 0000
Access: no wait state, word, half-word and byte access
Note: When the peripheral clock is not active, the peripheral registers read or write access is not
Supported

Bit 0 GPIOAEN: IO port A clock enable


Set and cleared by software.
0: IO port A clock disabled
1: IO port A clock enabled
General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)

USANDO POR COMPLETO LA CMSIS


General-purpose I/Os (GPIO)
(Entrada/Salida de propósito general)
USANDO POR COMPLETO LA CMSIS
