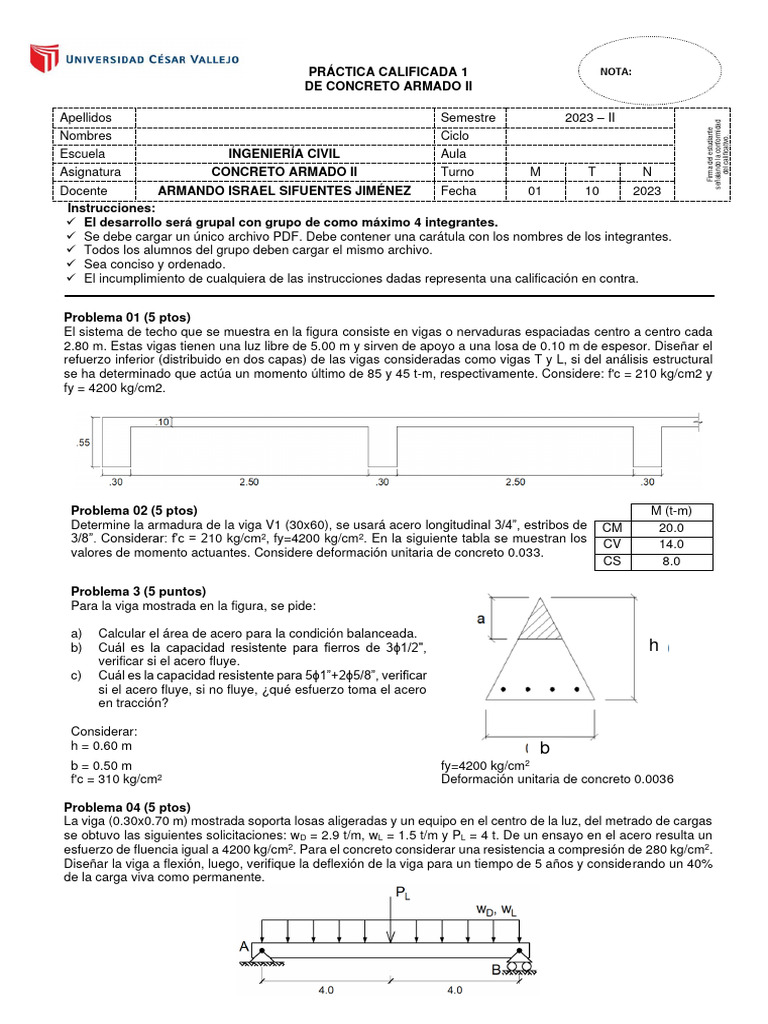

PRÁCTICA CALIFICADA 1 NOTA:

DE CONCRETO ARMADO II

Apellidos Semestre 2023 – II

señalando la conformidad
Firma del estudiante
Nombres Ciclo

del calificativo.
Escuela INGENIERÍA CIVIL Aula
Asignatura CONCRETO ARMADO II Turno M T N
Docente ARMANDO ISRAEL SIFUENTES JIMÉNEZ Fecha 01 10 2023
Instrucciones:
✓ El desarrollo será grupal con grupo de como máximo 4 integrantes.
✓ Se debe cargar un único archivo PDF. Debe contener una carátula con los nombres de los integrantes.
✓ Todos los alumnos del grupo deben cargar el mismo archivo.
✓ Sea conciso y ordenado.
✓ El incumplimiento de cualquiera de las instrucciones dadas representa una calificación en contra.

Problema 01 (5 ptos)
El sistema de techo que se muestra en la figura consiste en vigas o nervaduras espaciadas centro a centro cada
2.80 m. Estas vigas tienen una luz libre de 5.00 m y sirven de apoyo a una losa de 0.10 m de espesor. Diseñar el
refuerzo inferior (distribuido en dos capas) de las vigas consideradas como vigas T y L, si del análisis estructural
se ha determinado que actúa un momento último de 85 y 45 t-m, respectivamente. Considere: f'c = 210 kg/cm2 y
fy = 4200 kg/cm2.

Problema 02 (5 ptos) M (t-m)

Determine la armadura de la viga V1 (30x60), se usará acero longitudinal 3/4”, estribos de CM 20.0
3/8”. Considerar: f'c = 210 kg/cm2, fy=4200 kg/cm2. En la siguiente tabla se muestran los CV 14.0
valores de momento actuantes. Considere deformación unitaria de concreto 0.033.
CS 8.0

Problema 3 (5 puntos)
Para la viga mostrada en la figura, se pide:

a) Calcular el área de acero para la condición balanceada.

b) Cuál es la capacidad resistente para fierros de 3ϕ1/2", h
verificar si el acero fluye.
c) Cuál es la capacidad resistente para 5ϕ1”+2ϕ5/8”, verificar
si el acero fluye, si no fluye, ¿qué esfuerzo toma el acero
en tracción?

Considerar:
h = 0.60 m b
b = 0.50 m fy=4200 kg/cm2
f'c = 310 kg/cm2 Deformación unitaria de concreto 0.0036

Problema 04 (5 ptos)
La viga (0.30x0.70 m) mostrada soporta losas aligeradas y un equipo en el centro de la luz, del metrado de cargas
se obtuvo las siguientes solicitaciones: w D = 2.9 t/m, wL = 1.5 t/m y PL = 4 t. De un ensayo en el acero resulta un
esfuerzo de fluencia igual a 4200 kg/cm2. Para el concreto considerar una resistencia a compresión de 280 kg/cm2.
Diseñar la viga a flexión, luego, verifique la deflexión de la viga para un tiempo de 5 años y considerando un 40%
de la carga viva como permanente.
