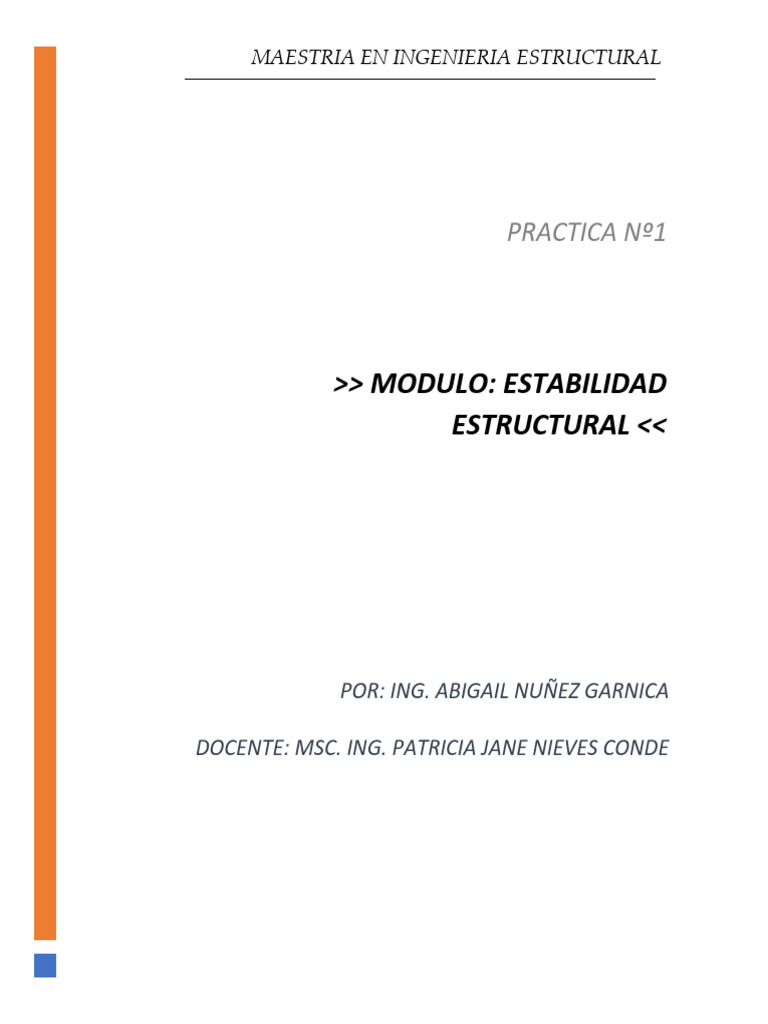

MAESTRIA EN INGENIERIA ESTRUCTURAL

PRACTICA Nº1

>> MODULO: ESTABILIDAD

ESTRUCTURAL <<

POR: ING. ABIGAIL NUÑEZ GARNICA

DOCENTE: MSC. ING. PATRICIA JANE NIEVES CONDE

 ESTABILIDAD ESTRUCTURAL MODULO
2

1. INVESTIGAR SOBRE LA CLASIFICACION POR REDISTRIBUCION DE FUERZAS

• VECTOR ACTIVO

Este sistema se presenta en cualquier tipo de edificación, sus estructuras alta resistencia y rigidez,
mejorando sistemas antisísmicos, otorgando amplitud a espacios interiores y razonando ante todo
esfuerzo y momento que se presente en una edificación. Utilizado mayormente en sistemas
estructurales de puentes, puede ampliar las luces entre apoyos estructurales verticales (columnas),
lo cual reduce el material y mano de obra a contratar por trabajar con sistemas prefabricados y de
manera seca.

La característica de este sistema es la triangulación y la utilización de nudos.

• SUPERFICIE ACTIVA

Las estructuras de superficie activa le deben su nombre al hecho de que las fuerzas actuantes son
transmitidas y repartidas por toda la superficie en forma de tensiones de pequeña magnitud.

Estas estructuras poseen un espesor muy pequeño respecto a las otras dos dimensiones.

A una gran mayoría de estas estructuras se les conoce con el nombre de cascarones, las cuales se
pueden definir como aquellas estructuras laminares que son capaces de trabajar en condiciones
normales de carga con esfuerzos de membrana solamente; es decir, sin que produzcan flexiones.

Por otra parte, puede ser definida como la estructura o elemento estructural que transmite las
fuerzas externas que se le aplican basándose en la continuidad de una superficie.

Los sistemas estructurales de superficie activa, son simultáneamente la envoltura del espacio
interno y la corteza exterior de la construcción y, en consecuencia, determinan la forma interior del
espacio y la exterior del edificio. Así son sustancia real de la edificación y criterio de su calidad con
las mismas cualidades de una máquina racional y eficiente o una forma con significado estético.

• FORMA ACTIVA

Se trata de estructuras que actúan principalmente mediante su forma material, lo que llamamos de
forma activa o sistemas estructurales en estado de tracción simple o compresión simple.

La característica de los sistemas estructurales de forma activa es que ellos vuelven a encauzar las
fuerzas exteriores por medio de simples tensiones normales: el arco por compresión y el cable por
tracción.

La forma de los sistemas estructurales de forma activa coincide, en el caso ideal, precisamente con
el flujo de los esfuerzos, y estos sistemas son, por tanto, el camino natural de las fuerzas expresado
en materia. La trayectoria natural de los esfuerzos de un sistema de tracciones es el cable
suspendido y la de un sistema de compresiones es el arco funicular.

Cualquier cambio en las condiciones de carga o sustentación afecta a la forma de la curva funicular
dando origen a una nueva forma estructural que responderá siempre a la funicular correspondiente
a las cargas existentes en el caso del cable (estructura flexible. El arco funicular (estructura

1
 ESTABILIDAD ESTRUCTURAL MODULO
2

resistente) debido a su rigidez no cambiará su forma apareciendo diferencias entre el arco y su

nueva curva funicular.

• SECCION ACTIVA

Son sistemas estructurales de elementos lineales rígidos y solidos (incluyendo su forma compacta
de losa) en los que la transmisión de cargas se efectúa por movilización de fuerzas seccionales.

Los sistemas estructurales de sección activa poseen, sobre todo, una forma ortogonal, tanto en
planta como en alzado.

La simplicidad de la geometría ortogonal para resolver los problemas estáticos y formales es la gran
ventaja de las estructuras de sección activa y el motivo de su empleo universal en la construcción.

2. DETERMINAR EL GRADO DE HIPERESTATICIDAD PARA LA SIGUIENTE ARMADURA

APLICANDO AMBOS MÉTODOS.

1er Método:
GHT = GHE + GHI
GHE = NINCOG − NECUAC = 3 − 3 = 0
GHI = CI + GLI =
GHI = 2 ∗ 2 ∗ (2 − 1) + 2 ∗ 5 ∗ (5 − 1) + 2 ∗ 7 ∗ (3 − 1) − 3 ∗ (25 − 1)
GHI = 4 + 40 + 28 − 72
GHI = 72 − 72 = 0
GHT = 0 + 0 = 0 Armadura Isostatica
2do Método: GRADO DE INDETERMINACION DEL SISTEMA

Nº nodos = 14
Reacciones= 3
Nº de barras= 25
GI = B − 2N
GI = (25 + 3) − 2 ∗ 14

2
 ESTABILIDAD ESTRUCTURAL MODULO
2

GI = 28 − 28
GI = 0 Armadura Isostatica

3. El piso de una edificación, está sujeto a una sobrecarga de uso de 350Kg/m2 sobre su superficie.
Se dispone de una chapa colaborante donde descansa la losa con una altura aproximada de la
losa de 20cm, sobre ella se coloca un piso de mármol de cuyo espesor es de e=3cm con un peso
específico de Ƴ=2500Kg/m2 y los cielos rasos tendrán un revoque cuyo peso es de 20 Kg/m2
esta edificación pretende subir dos niveles adicionales con las mismas características y mismas
cargas.

Determine las cargas actuantes sobre las columnas y considere que tienen una fundación aislada
de 1.60mx 1.60m y el suelo donde se fundo tiene una capacidad portante de 1.5 Kg/cm2
(desprecie el peso propio de la estructura metálicas)

A) Determine la carga máxima que resiste cada columna antes de ampliar la edificación

B) Calcule la carga máxima que resiste cada columna con la ampliación.

C) Determine si la fundación actual que tiene la estructura pueda resistir la ampliación

propuesta

D) En caso de que la fundación no resista, tantee que dimensiones debería tener las
fundaciones

DATOS
sobrecarga de uso = 350Kg/m2
esp losa = 0.20 m
esp piso de mármol =3cm
Ƴ piso mármol = 2500Kg/m3
Ƴ cielo raso = 20Kg/m2

3
 ESTABILIDAD ESTRUCTURAL MODULO
2

DOS NIVELES

ANALISIS DE CARGAS

Carga muerta (losa, piso mármol, cielo raso)

Peso losa………………………………….. Ƴ*esp=2400 Kg/m3 *0.20 m = 480 Kg/m2

Peso piso marmol…………………….. Ƴ*esp=2500 Kg/m3 *0.03 m = 75 Kg/m2

Peso cielo raso…..…………………….. Ƴ*esp=20 Kg/m2

Peso carga muerta…..…………………………………..= (480+75+20) = 575 Kg/m2

Peso sobrecarga de uso………………………………..= 350 Kg/m2

COMBINACION DE CARGAS

P= 1.4 * cm =1.4*575 Kg/m2 = 805 Kg/m2

P=1.2*cm + 1.6*cv =1.2*575 Kg/m2 +1.6*350 Kg/m2=690 Kg/m2 +560 Kg/m2= 1250Kg/m2

4
 ESTABILIDAD ESTRUCTURAL MODULO
2

Ancho de aporte para viga AB, GH= 2m

q=1250Kg/m2*2m=2500kg/m

R1=q*L/2

R1=(2500kg/m*9m)/2

R1= 11 250 kg

Ancho de aporte para viga CD, DF= 4m

q=1250Kg/m2*4m=5000kg/m

R2=q*L/2

R2=(5000kg/m*9m)/2

R2= 22 500 kg

REACCION EN COLUMNAS

Rc= (R1+R2+R2+R1)/2

5
 ESTABILIDAD ESTRUCTURAL MODULO
2

Rc=(11 250 kg +22 500 kg +22 500 kg + 11 250 kg)/2

Rc= 33 750 Kg

ANALISIS CON LA AMPLIACION

Rc 1 nivel ampl= 33 750 kg

Rc 2 nivel ampl= 33 750 kg

Rc ampl= Rc + Rc 1 nivel ampl + Rc 2 nivel ampl = 33 750 kg*3 = 101 250 kg

ANALISIS DE FUNDACION

Zapatas=1.60m x 1.60m = 160 cm x 160 cm =25 600 cm2

σadm=1.5 Kg/cm2

Rc ampl = 101 250 kg

σsol = Rc ampl / Area zapata

σsol = 101 250 kg / 25 600 cm2

σsol = 3.96 Kg/cm2

σsol < σadm

3. 96 Kg/cm2 < 1.5 Kg/cm2 NO CUMPLE

REDIMENSIONAMIENTO DE ZAPATAS

Rc ampl = 101 250 kg

σadm=1.5 Kg/cm2

Área zapatas = Rc ampl / σadm

Área zapatas = 101 250 kg / (1.5 Kg/cm2)

Área zapatas = 67 500 cm2

Area adoptada= 260 cm x 260 cm = 67 600 cm2

VERIFICACION

σsol < σadm

σsol = Rc ampl / Area adoptada

6
 ESTABILIDAD ESTRUCTURAL MODULO
2

σsol = 101 250 kg / 67 600 cm2

σsol = 1.497 Kg/cm2

σsol < σadm

1.497 Kg/cm2 < 1.5 Kg/cm2 CUMPLE

RESPUESTA

A) La carga que resiste cada columna antes de la ampliación es de 33 750 kg.

B) La carga que llega a resistir cada columna luego de la ampliación es de 101 250 kg.

C) En el punto ANALISIS DE FUNDACION se evidencia que la carga actuante en la zapata

sobrepasa el limite de esfuerzos permisibles en el suelo, por lo que se debe redimensionar.

D) Las dimensiones propuestas son 2.60 m x 2.60 m en zapatas alcanzando un esfuerzo de

solicitación de 1.497 kg/cm2 menor al permisible.
