1005344204 - 1143381913 1

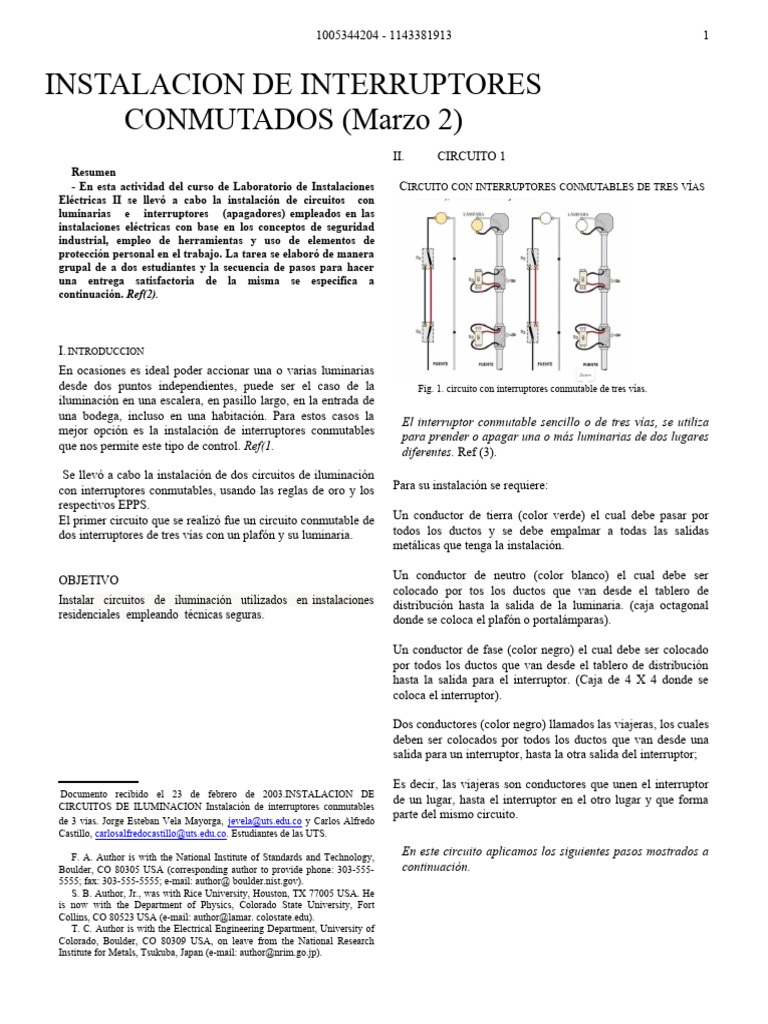

INSTALACION DE INTERRUPTORES
CONMUTADOS (Marzo 2)

II. CIRCUITO 1
Resumen
- En esta actividad del curso de Laboratorio de Instalaciones CIRCUITO CON INTERRUPTORES CONMUTABLES DE TRES VÍAS
Eléctricas II se llevó a cabo la instalación de circuitos con
luminarias e interruptores (apagadores) empleados en las
instalaciones eléctricas con base en los conceptos de seguridad
industrial, empleo de herramientas y uso de elementos de
protección personal en el trabajo. La tarea se elaboró de manera
grupal de a dos estudiantes y la secuencia de pasos para hacer
una entrega satisfactoria de la misma se especifica a
continuación. Ref(2).

I. INTRODUCCION
En ocasiones es ideal poder accionar una o varias luminarias
desde dos puntos independientes, puede ser el caso de la Fig. 1. circuito con interruptores conmutable de tres vías.
iluminación en una escalera, en pasillo largo, en la entrada de
una bodega, incluso en una habitación. Para estos casos la
El interruptor conmutable sencillo o de tres vías, se utiliza
mejor opción es la instalación de interruptores conmutables
para prender o apagar una o más luminarias de dos lugares
que nos permite este tipo de control. Ref(1.
diferentes. Ref (3).
Se llevó a cabo la instalación de dos circuitos de iluminación
con interruptores conmutables, usando las reglas de oro y los Para su instalación se requiere:
respectivos EPPS.
El primer circuito que se realizó fue un circuito conmutable de Un conductor de tierra (color verde) el cual debe pasar por
dos interruptores de tres vías con un plafón y su luminaria. todos los ductos y se debe empalmar a todas las salidas
metálicas que tenga la instalación.

OBJETIVO Un conductor de neutro (color blanco) el cual debe ser

colocado por tos los ductos que van desde el tablero de
Instalar circuitos de iluminación utilizados en instalaciones distribución hasta la salida de la luminaria. (caja octagonal
residenciales empleando técnicas seguras. donde se coloca el plafón o portalámparas).

Un conductor de fase (color negro) el cual debe ser colocado

por todos los ductos que van desde el tablero de distribución
hasta la salida para el interruptor. (Caja de 4 X 4 donde se
coloca el interruptor).

Dos conductores (color negro) llamados las viajeras, los cuales

deben ser colocados por todos los ductos que van desde una
salida para un interruptor, hasta la otra salida del interruptor;


Es decir, las viajeras son conductores que unen el interruptor
Documento recibido el 23 de febrero de 2003.INSTALACION DE
de un lugar, hasta el interruptor en el otro lugar y que forma
CIRCUITOS DE ILUMINACION Instalación de interruptores conmutables
de 3 vias. Jorge Esteban Vela Mayorga, jevela@uts.edu.co y Carlos Alfredo
parte del mismo circuito.
Castillo, carlosalfredocastillo@uts.edu.co. Estudiantes de las UTS.

F. A. Author is with the National Institute of Standards and Technology, En este circuito aplicamos los siguientes pasos mostrados a
Boulder, CO 80305 USA (corresponding author to provide phone: 303-555- continuación.
5555; fax: 303-555-5555; e-mail: author@ boulder.nist.gov).
S. B. Author, Jr., was with Rice University, Houston, TX 77005 USA. He
is now with the Department of Physics, Colorado State University, Fort
Collins, CO 80523 USA (e-mail: author@lamar. colostate.edu).
T. C. Author is with the Electrical Engineering Department, University of
Colorado, Boulder, CO 80309 USA, on leave from the National Research
Institute for Metals, Tsukuba, Japan (e-mail: author@nrim.go.jp).
 1005344204 - 1143381913 2

Fig. 4. Presentación y conexión del circuito,

teniendo e
Fig. 2. Instalación de los conductores en el interruptor. n cuenta la instalación a las protecciones.

III. CIRCUITO 2

CIRCUITO CON INTERRUPTORES CONMUTABLES DE TRES Y

CUATRO VÍAS.

Fig. 3. Organización y Distribución de cada conductor

en dicho interruptor y plafón de luminaria.

Fig. 1. circuito con interruptores conmutable de tres y cuatro vías.

.
 1005344204 - 1143381913 3

El circuito conmutable de cuatros vías se utiliza para prender

o apagar una o más luminarias desde tres o más lugares
diferentes. Ref (4).
Está formado siempre por dos interruptores conmutables de
tres vías y uno de cuatro vías conectados entre sí como se
mostró en la figura anterior.

En este circuito aplicamos los siguientes pasos mostrados a

continuación.

Para su instalación se requiere:

Un conductor de tierra el cual debe pasar por todos los ductos

y se debe empalmar a todas las salidas metálicas que tenga la
instalación.

Un conductor de neutro el cual debe ser colocado por tos los

ductos que van desde el tablero de distribución hasta la salida
de la luminaria. (caja octagonal donde se coloca el plafón).

Un conductor de fase el cual debe ser colocado por todos los

ductos que van desde el tablero de distribución hasta la salida Fig. 5. Aquí se muestra la conexión de el interruptor conmutable y la
para uno de los dos interruptores de tres vías. (Caja de 4 X 4 ubicación en su respectiva caja.
donde se coloca el interruptor).

Dos conductores llamados viajeras, los cuales deben ser

colocadas por todos los ductos que van desde una salida para
interruptor de tres vías hasta la otra salida del interruptor de
cuatro vías. Además, unen también los interruptores de cuatro
vías entre sí.

Las viajeras se conectan entre los interruptores de cuatro vías

hasta que terminen en el de tres vías, del cual sale el conductor
de retorno que alimenta la luminaria o luminarias.

Fig. 6. Se la conexión de el interruptor conmutable de cuatro vías y la

ubicación en su respectiva caja.
 1005344204 - 1143381913 4

Fig. 7. Se representa la conexión de el interruptor conmutable

de 3 vías y la ubicación en su respectiva caja.

EPP’S REQUERIDOS
Para realizar la práctica se deberá utilizar los siguientes
EPP:
 Gafas de seguridad plástica.
 Guantes de agarre (recubrimiento de nitrilo).
 Tapabocas.
 Botas dieléctricas.
 Pantalón en jean.
 Camisa manga larga.
 Casco (pedir prestado en el Almacén de Electricidad con
el laboratorista)
Además de los EPP’s se debe retirar todo elemento metálico
como anillos, cadenas, aretes y similares. El cabello largo se
debe recoger
.
MATERIALES
 Probador de tensión.
 Extensión eléctrica.
 3 metros de cable Cu THHN #14 AWG color blanco por
grupo.
 3 metros de cable Cu THHN #14 AWG color negro por
grupo.
 3 metros de cable Cu THHN #14 AWG color verde por
Fig. 8. Conexión del circuito en el tablero de protección .
. grupo.
 Dos interruptores conmutables de tres vías.
 Un interruptor conmutables de cuatro vías.
 1 plafón  Sonda pasacables.
 Pelacables, navaja o bisturí.
 Metro.
 Alicate.
 Cinta aislante.
 1005344204 - 1143381913 5

IX. CONCLUSIÓN

Los circuitos de conmutación se basan en interruptores que

permiten o no la circulación de una corriente eléctrica, estos
interruptores pueden ser manuales si se actúan directamente,
como un interruptor de la luz y demás. En este caso
ejecutamos la simulación de dichos circuitos mediante las
técnicas e información presentada en la guía del docente,
RETIE y la NTC-2050.
Además, aplicando las reglas de oro y el uso de las distintas
herramientas y equipo de protección personal.

REFERENCIAS:

RETIE
NTC-2050.

WEB:

[1]. https://novoteching.com/como-instalar-un-interruptor-
conmutable-sencillo/

[2].https://unidadestecno.sharepoint.com/sites/
LABINSTALACIONESIID1742023-1/Documentos
compartidos/General

[3].https://portalelectricos.com/cursos/electricidad/
interconmuta3v.php#:~:text=El%20interruptor%20conmutable
%20sencillo%20o,met%C3%A1licas%20que%20tenga%20la
%20instalaci%C3%B3n.

[4].
https://www.portalelectricos.com/cursos/electricidad/intercon
muta4v.php
