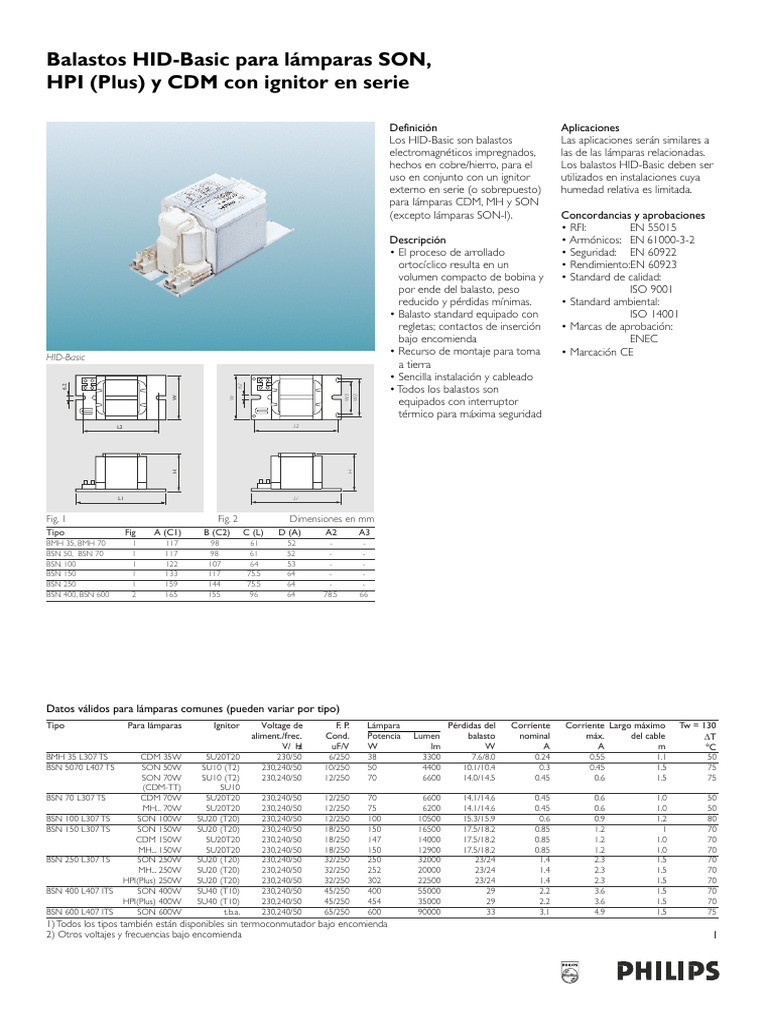

Balastos HID-Basic para lámparas SON,

HPI (Plus) y CDM con ignitor en serie

Definición
Los HID-Basic son balastos
electromagnéticos impregnados,
hechos en cobre/hierro, para el
uso en conjunto con un ignitor
externo en serie (o sobrepuesto)
para lámparas CDM, MH y SON
(excepto lámparas SON-I).
Descripción
• El proceso de arrollado
ortocíclico resulta en un
volumen compacto de bobina y
por ende del balasto, peso
reducido y pérdidas mínimas.
• Balasto standard equipado con
regletas; contactos de inserción
bajo encomienda
HID-Basic
• Recurso de montaje para toma
a tierra
• Sencilla instalación y cableado
6.2
6.2
Aplicaciones
Las aplicaciones serán similares a
las de las lámparas relacionadas.
Los balastos HID-Basic deben ser
utilizados en instalaciones cuya
humedad relativa es limitada.
Concordancias y aprobaciones
• RFI: EN 55015
• Armónicos: EN 61000-3-2
• Seguridad: EN 60922
• Rendimiento:EN 60923
• Standard de calidad:
ISO 9001
• Standard ambiental:
ISO 14001
• Marcas de aprobación:
ENEC
• Marcación CE

• Todos los balastos son

W2
W3
W

equipados con interruptor

térmico para máxima seguridad
L2 L2
H
H

L1 L1

Fig. 1 Fig. 2 Dimensiones en mm

Tipo Fig A (C1) B (C2) C (L) D (A) A2 A3
BMH 35, BMH 70 1 117 98 61 52 - -
BSN 50, BSN 70 1 117 98 61 52 - -
BSN 100 1 122 107 64 53 - -
BSN 150 1 133 117 75.5 64 - -
BSN 250 1 159 144 75.5 64 - -
BSN 400, BSN 600 2 165 155 96 64 78.5 66

Datos válidos para lámparas comunes (pueden variar por tipo)

Tipo Para lámparas Ignitor Voltage de F. P. Lámpara Pérdidas del Corriente Corriente Largo máximo Tw = 130
aliment./frec. Cond. Potencia Lumen balasto nominal máx. del cable DT
V/ Hz uF/V W lm W A A m ºC
BMH 35 L307 TS CDM 35W SU20T20 230/50 6/250 38 3300 7.6/8.0 0.24 0.55 1.1 50
BSN 5070 L407 TS SON 50W SU10 (T2) 230,240/50 10/250 50 4400 10.1/10.4 0.3 0.45 1.5 75
SON 70W SU10 (T2) 230,240/50 12/250 70 6600 14.0/14.5 0.45 0.6 1.5 75
(CDM-TT) SU10
BSN 70 L307 TS CDM 70W SU20T20 230,240/50 12/250 70 6600 14.1/14.6 0.45 0.6 1.0 50
MH... 70W SU20T20 230,240/50 12/250 75 6200 14.1/14.6 0.45 0.6 1.0 50
BSN 100 L307 TS SON 100W SU20 (T20) 230,240/50 12/250 100 10500 15.3/15.9 0.6 0.9 1.2 80
BSN 150 L307 TS SON 150W SU20 (T20) 230,240/50 18/250 150 16500 17.5/18.2 0.85 1.2 1 70
CDM 150W SU20T20 230,240/50 18/250 147 14000 17.5/18.2 0.85 1.2 1.0 70
MH... 150W SU20T20 230,240/50 18/250 150 12900 17.5/18.2 0.85 1.2 1.0 70
BSN 250 L307 TS SON 250W SU20 (T20) 230,240/50 32/250 250 32000 23/24 1.4 2.3 1.5 70
MH... 250W SU20 (T20) 230,240/50 32/250 252 20000 23/24 1.4 2.3 1.5 70
HPI(Plus) 250W SU20 (T20) 230,240/50 32/250 302 22500 23/24 1.4 2.3 1.5 70
BSN 400 L407 ITS SON 400W SU40 (T10) 230,240/50 45/250 400 55000 29 2.2 3.6 1.5 70
HPI(Plus) 400W SU40 (T10) 230,240/50 45/250 454 35000 29 2.2 3.6 1.5 70
BSN 600 L407 ITS SON 600W t.b.a. 230,240/50 65/250 600 90000 33 3.1 4.9 1.5 75
1) Todos los tipos también están disponibles sin termoconmutador bajo encomienda
2) Otros voltajes y frecuencias bajo encomienda 1
Balastos HID-Basic para lámparas SON,
HPI (Plus) y CDM con ignitor en serie
Datos de empaque y orden
Balasto Número 1 Pieza A Granel
de Código EAN Peso Ctd. Dimensiones (cm) Volume Peso Código EAN
referência Kg piezas L W H m³ Kg
BMH35 L307 TS 9136 300 473.. 8711500 919779 0.868 6 19.6 13.3 11.1 0.002 5.30 8711500 060983
BSN5070 L407 TS 1.200 6 19.6 13.3 11.1 0.002 7.29
BSN70 L307 TS 9136 554 474.. 8711500 917171 1.202 6 19.6 13.3 11.1 0.002 7.30 8711500 060792
BSN100 L307 TS 9137 002 428.. 1.302 6 19.6 13.3 11.1 0.002 7.90
BSN150 L307 TS 9137 002 146.. 8711500 739186 1.700 6 24.2 14.1 13.7 0.004 10.50 8711500 739193
BSN250 L307 TS 9137 002 148.. 8711500 737311 2.700 6 24.2 17.5 13.7 0.005 16.20 8711500 737328
BSN400 L407 ITS 4.300 2 21.0 17.9 9.0 0.003 8.70
BSN600 L407 ITS 5.400 2 21.0 18.4 9.0 0.003 9.02

Datos técnicos para instalación

Características técnicas:
Con tolerancias para rendimiento -8 % ...+6%
Con tolerancias para operación -10...+10%
Frecuencia de operación (típica) 50 Hz
Factor de Potencia con condensador especificado (mínimo) 0,85

L
B

C La

Diagrama de conexión
Sección de los cables
Al lado de la línea de alimentación: 0,75 - 2,5 mm²

Largo del decapado del cable: 6 mm
