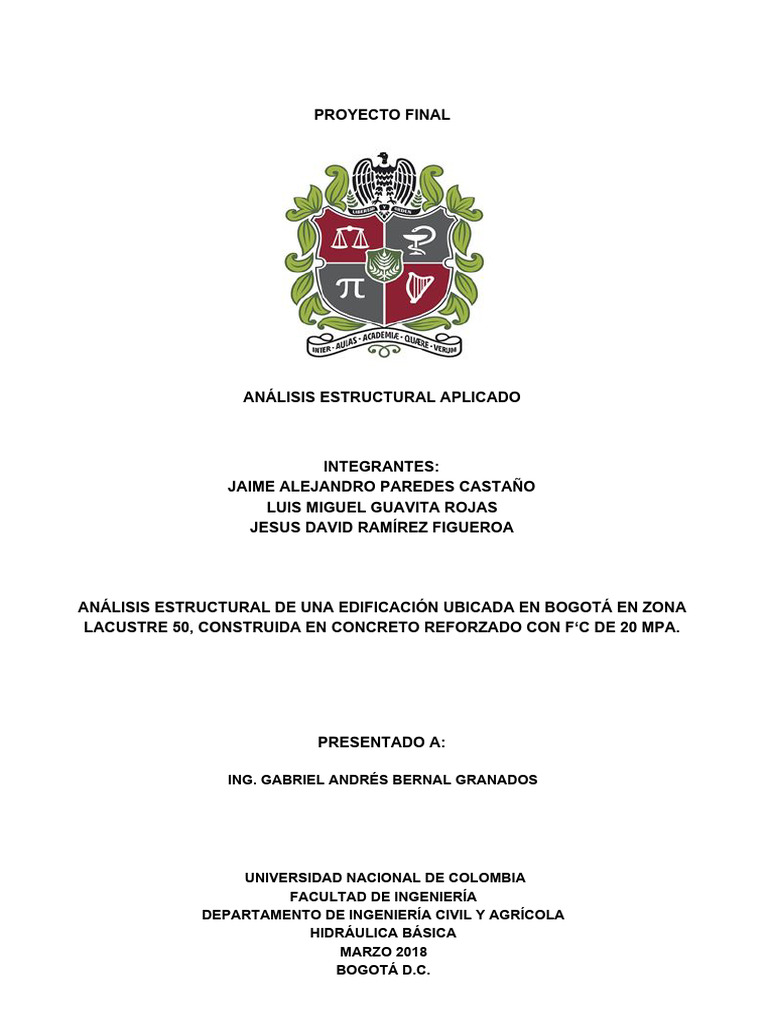

PROYECTO FINAL

ANÁLISIS ESTRUCTURAL APLICADO

INTEGRANTES:
JAIME ALEJANDRO PAREDES CASTAÑO
LUIS MIGUEL GUAVITA ROJAS
JESUS DAVID RAMÍREZ FIGUEROA

ANÁLISIS ESTRUCTURAL DE UNA EDIFICACIÓN UBICADA EN BOGOTÁ EN ZONA

LACUSTRE 50, CONSTRUIDA EN CONCRETO REFORZADO CON F‘C DE 20 MPA.

PRESENTADO A:

ING. GABRIEL ANDRÉS BERNAL GRANADOS

​UNIVERSIDAD NACIONAL DE COLOMBIA

FACULTAD DE INGENIERÍA
DEPARTAMENTO DE INGENIERÍA CIVIL Y AGRÍCOLA
HIDRÁULICA BÁSICA
MARZO 2018
BOGOTÁ D.C.
 TABLA DE CONTENIDO

1. INTRODUCCIÓN
2. AVALÚO DE CARGAS
3. MÉTODO DE ANÁLISIS MODAL ESPECTRAL
3.1. DESCRIPCIÓN E IMÁGENES DEL MODELO ESTRUCTURAL EN
SAP 2000.
3.2. ANÁLISIS MODAL DE LA ESTRUCTURA.
3.3. REACCIONES EN LA BASE.
3.4. DIAGRAMAS DE CARGA AXIAL, CORTANTE Y MOMENTO DE
TODOS LOS ELEMENTOS ESTRUCTURALES.
3.5. CÁLCULO DE DERIVAS.

4. MÉTODO DE LA FUERZA HORIZONTAL EQUIVALENTE

4.1. DESCRIPCIÓN E IMÁGENES DEL MODELO ESTRUCTURAL EN
SAP 2000.
4.2. ANÁLISIS MODAL DE LA ESTRUCTURA.
4.3. REACCIONES EN LA BASE.
4.4. DIAGRAMAS DE CARGA AXIAL, CORTANTE Y MOMENTO DE
TODOS LOS ELEMENTOS ESTRUCTURALES.
4.5. CÁLCULO DE DERIVAS.
 1. INTRODUCCIÓN.

El presente trabajo se realiza con el fin de analizar estructuralmente una edificación de 7 plantas,
con ascensor, escaleras y rampas. El programa UTILIZADO fue SAP 2000, utilizando los planos
estructurales enviados por el docente se realiza el modelo en SAP con secciones, longitudes y
alturas ya definidas en los planos para después realizar una avaluo de cargas y asignarlas
debidamente en el modelo. Ya con el modelo totalmente montado y asignado con las cargas se
realiza el análisis por dos métodos, primero se realiza el método del análisis modal espectral y
después el método de la fuerza horizontal equivalente, cada uno de estos procedimientos se realizan
paso a paso explicados debidamente en este documento con el fin de dar claridad a los resultados
obtenidos.

2. AVALÚO DE CARGAS
Para el avalúo de cargas se analizaron los siguiente items: dead, superdead, live, EQX EQY.
● Dead: Es la correspondiente a cargas muertas que el programa implícitamente calcula.
● Superdead: Son las cargas de elementos no estructurales las cuales se asignan (cargan) en
el modelo de manera distribuidas sobre las vigas y los elementos de losa.
● Live: Son cargas dinámicas que se asignan a algunos elementos basados en el uso del
edificio, en este caso uso residencial.
● EQX / EQY: Es un patrón de carga asignadas a la edificación mediante el espectro de diseño,
las cuales solo se usan para el análisis modal espectral.

2.1. Dead.
Las cargas muertas son calculadas directamente por el programa SAP 2000 al momento de realizar
la modelación.
Las columnas y las vigas son cargadas en el programa, introduciendo la sección y la longitudes de
cada uno de los elementos y para cargar la placa aligerada se realiza el cálculo de espesor
equivalente y con ese se introduce la carga de placa entrepiso.
- Cálculo de espesor equivalente.
Para este cálculo se halla el volumen de una sección tipo de la placa entrepiso a calcular, luego se
multiplica por la densidad del concreto y teniendo el peso se divide en el área estudiada y de esta
manera se obtiene la cuantía de kg/m2. Después de esto se calcula el espesor equivalente.
 Placa entrepiso Nivel +1.50 m

Área 1,35 2,81 3,7935 m2

Elemento Largo (m) Ancho (m) Espesor(m) Volumen (m3)

Torta 1,35 2,81 0,1 0,379

Elemento Sección Longitud

Viguetas 0,15 0,4 2,81 0,169

Riostras 0,15 0,45 1,35 0,091

Densidad 2400 kg/m3 VT 0,639

VT * Densidad 1533,78 kg Espesor Equivalente

Cuantía 404,32 kg/m2 0,16847 metros

Placa entrepiso tipo nivel +4.6 +7.4 +10.2 +13

Area 1,35 2,83 3,8205 m2

Elemento Largo (m) Ancho (m) Espesor(m) Volumen (m3)

Torta 2,83 1,35 0,075 0,287

Elemento Sección Longitud

Viguetas 0,15 0,4 2,83 0,170

Riostras 0,15 0,4 1,2 0,072

Densidad 2400 kg/m3 VT 0,528

VT * Densidad 1268,01 kg Espesor Equivalente

Cuantía 331,90 kg/m2 0,13829 metros

 Placa cubierta N +15,8 m

Área 1,35 3,19 4,3065 m2

Elemento Largo (m) Ancho (m) Espesor(m) Volumen (m3)

Torta 3,19 1,35 0,075 0,323

Elemento Sección Longitud

Viguetas 0,15 0,4 3,19 0,191

Riostras 0,15 0,4 1,2 0,072

Densidad 2400 kg/m3 VT 0,586

VT * Densidad 1407,33 kg Espesor Equivalente

Cuantía 326,79 kg/m2 0,13616 metros

2.2. Superdead.
Para la carga super dead tenemos los siguientes elementos no estructurales:
● Muros.
- Partición liviana de acero altura total: 20 kg/m2
- Muro mampostería bloque de arcilla pañetado en ambas caras: 310 kg/m2
La suma para muros es igual a ​330 kg/m2​, este valor es cargado a las placas de los pisos tipos.
● Acabados.
- Acabado de piso en baldosa cerámica (20 mm) sobre 25 mm de mortero: 110 kg/m2
- (sólo para cubierta) Lámina de yeso de 12 mm: 10 kg/m2
- Acabado muro Baldosín de cemento: 80 kg/m2
- Acabado muro Tablero de yeso 12 mm: 10 kg/m2
- Ventanas, vidrio, entramado y marco: 45 kg/m2
En acabados para cubierta tipo tenemos: 10 kg/m2
En acabados para piso tipo tenemos: 245 kg/m2

● Escaleras y rampas.
- Escaleras y rampas (densidad concreto reforzado 2400 kg/m3)
Para hallar el peso de escaleras y rampas, se calculó el volumen de cada una de las
 estructuras y luego se multiplicó por la densidad (2400 kg/m3), el peso se expresa en
Toneladas.
- Escalera nivel +1.5, con un volumen total de 1,17 m3 equivalente a un peso de ​2,81 ton.
- Escalera tipo +4.6 a +13, con un volumen total de 1,05 m3 equivale a un peso de ​2,52 ton.
- Rampa nivel [-1.6 a 00], con un volumen total de 5,68 m3 equivalente a un peso de ​13,62 ton.
- Rampa nivel [00 a +1.5], con un volumen total de 6,8 m3 equivalente a un peso de ​16,33 ton.

● Instalaciones (eléctricas, hidráulicas y sanitarias).

- Para este según tablas se asigna un peso de ​35 kg/m2 ​(Para el piso tipo como para la
cubierta).

● Ascensor.
Según catálogos y teniendo en cuenta dimensión del hueco para el ascensor, se considera un
peso de cabina de​ 300 kg​ y un peso de motor de​ 800 kg.

● Fachada
- Para este según tablas se asigna un peso de ​450 kg/m2 ​(Para el piso tipo)

● Cuarto de ascensor.
- Para el cuarto de ascensor (columnas y placas), un volumen total de 3,85 m3 equivalente a
un peso de ​9,24 ton.

2.3. Live
Los siguientes valores fueron sacados de la norma NSR 10, basados en el uso de la edificación, en
este caso uso residencial.
- Entrepiso cuartos privados y sus corredores: ​180 kg/m2
- Escaleras: ​300 kg/m2
- Cubierta: 180 kg/m2
- Cubierta granizo: 100 kg/m2
- TOTAL CUBIERTA: 280 kg/m2
2.4. EQX y EQY

Teniendo en cuenta que la edificación se encuentra ubicada en zona lacustre 50, se consulta en el
Decreto 523 de 16 de diciembre de 2010,en la tabla 3.1. Coeficientes de diseño y se encuentran los
valores de Fa y Fv, siendo:
Fa= 1.4
Fv= 2.9
3. MÉTODO DE ANÁLISIS MODAL ESPECTRAL

3.1. DESCRIPCIÓN E IMÁGENES DEL MODELO ESTRUCTURAL EN SAP2000.

La siguiente imagen representa el modelo creado en SAP 2000.

● Convenciones:
Columna tipo 1 - Color verde
Columna tipo 2 - Color rojo
Columna tipo 3 - Color amarillo
Columna tipo 4 - Color negro
Columna tipo 5 - Color morado
Columna tipo combinado -
Color magenta
Viga tipo 1 - Color cafe
Viga tipo 2 - Color rosado
Viga tipo 3 - Color azul
Viga tipo 4 - Color naranja
Muro ascensor - escalera 1 -
Color lila
Muro ascensor - escalera 2 -
Color lila
Losa de todos los niveles -
Color gris

● Consideraciones:
- Se asumieron todos los apoyos empotrados.
- Se omitieron las vigas longitudinales y transversales del nivel de cimentación N -1,6 m
● Descripción de la posición de los ejes.
La siguiente imagen ilustra la distribución de cada uno de los ejes (en la dirección X y Y) que se
asumieron para el desarrollo de la construcción del modelo.

● Ubicaciones de los ejes con respecto al punto de origen 0,0,0.

 ● Vista en planta de cada uno de los niveles de la edificación para ilustrar distribución de ejes y
de elementos estructurales.

Nivel -1.6 m Nivel +1.5m

Nivel +4.6 m Nivel +7.4 m

Nivel +10.2 m Nivel +13.0 m

Nivel +15.8 m (Cubierta)

 ● Vista en perfil de cada uno de los pórticos en el eje X.

X=1 Abscisa 0m X=2 Abscisa 3.7 m

X = 2(1) abscisa 4,32 X = 3 abscisa 7,02

X = 3(1) abscisa 9,19 X = 4 abscisa 10,34

X = 4(1) abscisa 11,45 X = 5 abscisa 12,68

X = 5(1) abscisa 13,61 X = 5(2) abscisa 13,91

X = 5(2) abscisa 13,91 X = 5(3) abscisa 15,4

X = 5(4) abscisa 15,58 X = 6 abscisa 16,22

X = 7 abscisa 21,05 X = 8 abscisa 25,4

● Vista en perfil de cada uno de los pórticos en el eje X.

Y = J ordenada -1 Y = I ordenada 0

Y = H ordenada 3,06 Y = G(2) ordenada 3,61

Y = G(1) ordenada 5,61 Y= G ordenada 5,9

Y = F ordenada 7,96 Y = E(2) ordenada 9,31

Y = E(1) ordenada 9,55 Y = E ordenada 10,7

Y = D(1) ordenada 12,16 Y = D ordenada 13,34

Y = C ordenada 18,95 Y = A ordenada 23

● Los patrones de carga que utilizamos al simular el modelo fueron:

● Los casos de carga que utilizamos al simular el modelo fueron:

 ● Las combinaciones de carga que utilizamos al simular el modelo fueron:

Esta es la definición de cada una de las combinaciones de carga , las cuales fueron obtenidas de la
NSR a conveniencia.

- SISMOX: 1 EQX + 0.3 EQY

- SISMO Y: 0.3 EQX + 1 EQY
- COMBO1: 0.6 D + 0.6 SD + 0.7 SISMOX + 0.7 SISMOY
- COMBO2: 0.9 D + 0.9 SD + 1 SISMOX + 1 SISMOY
- COMBO 3: 1.2 D + 1.2 SD + 1.6 L
- COMBO 4: 1.2 D + 1.2 SD + 1 L
- COMBO 5: 1.2D + 1.2 SD + 1 L + 1 SISMOX + 1 SISMOY
- ENV: ENVOLVENTE (COMBO1, COMBO2, COMBO3, COMBO4,
COMBO5)
 ● Espectro de diseño.
El espectro de diseño se configuró bajo los parámetros de la NSR10 y se cargó al
modelo de la siguiente manera:

3.2. ANÁLISIS MODAL DE LA ESTRUCTURA.

Para el análisis modal inicialmente ilustramos una tabla que contiene la participación de masa y el
periodo de los modos de vibración de la edificación.

- Se puede concluir que el modelo está bien construido ya que cuando avanza el número de
modos, el periodo de la estructura disminuye.
 - Se puede concluir que el modelo está bien construido ya que presenta un porcentaje de
participación de masa mayor del 90% en sus principales direcciones de movimiento (eje X, eje
Y y rotación alrededor de Z).

● Análisis por modos:

MODO 1: Posee una participación de masa mayor en el eje Y, siendo su participación de masa total
del 79,5 % en dicho eje.

MODO 2: Podemos concluir que el principal movimiento de este modo es torsión alrededor del eje Z,
con una participación del 62,08 % de su masa total alrededor de dicho eje.
MODO 3: La principal dirección de este modo es en la dirección del eje X con una combinación de
una torsión alrededor del eje Z con una participación del 68,95 y del 13,43% de su masa total en los
respectivos ejes.

MODO 4: La dirección de este movimiento es una combinación en X y una torsión alrededor del eje Z
con un respectivo porcentaje de participación de masa del 3,15% y del 12,82%.
MODO 5: La principal dirección de este modo es una combinación entre el movimiento en el eje Y y
una rotación alrededor del eje X con un respectivo porcentaje de participación de masa del 15,62% y
del 20,81%.

MODO 6: La principal dirección del movimiento de este nodo es una combinación entre
desplazamiento en el eje X y una rotación alrededor del eje Y, con un respectivo porcentaje de
participación de masa del 10,74% y del 14,25%.
MODO 7: La principal dirección del movimiento de este modo se da como la combinación de dos
rotaciones alrededor de los ejes Y y Z, con un respectivo porcentaje de participación de masa del
2,63% y del 4,42%.

MODO 8: La principal dirección de movimiento de este modo es una rotación alrededor del eje X con
una participación de masa del 0,03%.
MODO 9: La principal dirección de este modo se da en el eje Z, con una participación de masa del
4,11% del total.

MODO 10: La principal dirección de este modo se da en el eje Z, con una participación de masa del
0.04% del total.
MODO 11: La principal dirección de este modo se da en el eje Z, con una participación de masa del
0.05% del total.

MODO 12: La principal dirección de este modo se da en el eje Z, con una participación de masa del
0,1% del total.
3.3. REACCIONES EN LA BASE.

EM Rx Ry Rz Mx My Mz EM Rx Ry Rz Mx My Mz
1 60.23 41.00 369.19 -73.64 120.89 2.39 351 -42.66 40.52 341.25 -66.67 -76.22 1.50
8 18.07 49.95 191.21 -82.83 61.83 2.59 358 -77.83 54.85 324.11 -96.37 -183.5 2.88
15 17.03 50.49 104.66 -83.45 55.06 1.09 372 -10.51 26.46 62.57 -42.12 -16.26 0.59
22 44.57 52.10 75.75 -85.15 87.91 0.95 379 78.20 40.63 343.36 -69.87 139.74 1.42
29 29.52 51.87 166.51 -84.96 67.67 1.43 386 -72.15 51.69 600.59 -80.47 126.08 1.40
36 34.78 50.60 328.20 -83.68 68.52 1.49 400 -92.10 39.95 1356.5 -69.24 -135.7 1.37
43 63.47 69.72 301.63 -122.39 170.30 2.88 414 -43.62 45.90 284.06 -75.13 -77.20 1.49
57 30.63 42.62 103.10 -75.50 55.81 1.46 421 -78.33 63.74 268.14 -110.0 -183.9 2.85
64 78.50 38.73 326.63 -68.77 139.83 1.37 435 9.96 30.04 56.99 -47.51 15.70 0.60
71 60.63 45.16 268.94 -75.39 115.58 1.42 442 -72.69 45.20 393.85 -78.50 133.65 -1.33
99 44.93 44.58 164.60 -74.86 78.71 -1.46 449 56.80 52.32 262.84 -85.82 111.75 1.36
106 82.43 65.66 206.93 -113.91 188.21 2.89 463 55.98 52.28 229.86 -85.85 100.04 1.63
120 -10.59 30.21 58.48 -48.40 -16.31 0.59 477 42.84 50.72 221.38 -84.21 76.75 1.45
148 -54.57 43.79 188.36 -73.62 -98.07 1.52 484 75.49 76.27 271.71 -129.5 181.56 2.92
190 78.81 37.12 438.86 -64.88 140.51 1.43 498 -10.40 34.20 72.44 -54.30 -16.12 0.59
197 79.76 45.15 157.29 -73.05 134.65 1.49 505 -58.26 47.18 362.98 -83.82 -117.8 2.32
211 33.26 83.35 362.63 -158.06 49.40 1.49 512 -17.69 56.73 178.97 -93.66 60.94 2.53
225 45.06 42.11 279.77 -69.97 78.79 1.49 519 -16.91 57.41 105.15 -94.49 54.89 -1.11
232 78.74 58.54 330.65 -102.87 184.80 2.90 526 -45.30 59.43 84.37 -96.70 -88.26 0.93
246 10.60 28.41 62.79 -45.14 16.34 0.60 533 -30.02 59.56 170.80 -96.90 -68.01 1.39
316 -77.47 34.19 397.63 -60.40 -138.6 1.43 540 -33.73 58.25 319.88 -95.62 -67.39 1.48
323 -65.21 54.65 723.15 -81.25 -119.8 1.43 547 61.52 81.19 273.25 -140.7 168.24 2.85
337 -79.88 -693.6 1760.2 -2166.9 172.06 -85.15 561 -29.89 49.70 105.75 -86.86 -55.10 1.51
 3.4. DIAGRAMAS DE CARGA AXIAL, CORTANTE Y MOMENTO DE
TODOS LOS ELEMENTOS ESTRUCTURALES.

A continuación ilustraremos los diagramas de axial, cortante y momento de cada

uno de los pórticos por ejes a manera de ilustrar todos los elementos de la
edificación. Se presentarán a continuación el eje X:

AXIAL X abscisa 0 CORTANTE 2-2 abscisa 0

CORTANTE 3-3 abscisa 0 MOMENTO 2-2 abscisa 0

MOMENTO 3-3 abscisa 0

 ● Abscisa 3.71

AXIAL X abscisa 3,71 CORTANTE 2-2 abscisa 3,71

CORTANTE 3-3 abscisa 3,71 MOMENTO 2-2 abscisa 3,71

MOMENTO 3-3 abscisa 3,71

 ● Abscisa 4.32

AXIAL X abscisa 4,32 CORTANTE 2-2 abscisa 4,32

CORTANTE 3-3 abscisa 4,32 MOMENTO 2-2 abscisa 4,32

MOMENTO 3-3 abscisa 4,32

 ● Abscisa 7.02

AXIAL X abscisa 7,02 CORTANTE 2-2 abscisa 7,02

CORTANTE 3-3 abscisa 7,02 MOMENTO 2-2 abscisa 7,02

MOMENTO 3-3 abscisa 7,02

 ● Abscisa 10.34

AXIALX abscisa 10,34 CORTANTE 2-2 abscisa 10,34

CORTANTE 3-3 abscisa 10,34 MOMENTO 2-2 abscisa 10,34

MOMENTO 3-3 abscisa 10,34

 ● Abscisa 12.68

AXIAL X abscisa 12,68 CORTANTE 2-2 abscisa 12,68

CORTANTE 3-3 abscisa 12,68 MOMENTO 2-2 abscisa 12,68

MOMENTO 3-3 abscisa 12,68

 ● Abscisa 15.4

AXIAL X abscisa 15,4 CORTANTE 2-2 abscisa 15,4

CORTANTE 3-3 abscisa 15,4 MOMENTO 2-2 abscisa 15,4

MOMENTO 3-3 abscisa 15,4

 ● Abscisa 16.22

AXIAL X abscisa 16,22 CORTANTE 2-2 abscisa 16,22

CORTANTE 3-3 abscisa 16,22 MOMENTO 2-2 abscisa 16,22

MOMENTO 3-3 abscisa 16,22

 ● Abscisa 21.05

AXIAL X abscisa 21,05 CORTANTE 2-2 abscisa 21,05

CORTANTE 3-3 abscisa 21,05 MOMENTO 2-2 abscisa 21,05

MOMENTO 3-3 abscisa 21,05

 ● Abscisa 25.4

AXIAL X abscisa 25,4 CORTANTE 2-2 abscisa 25,4

CORTANTE 3-3 abscisa 25,4 MOMENTO 2-2 abscisa 25,4

MOMENTO 3-3 abscisa 25,4

A continuación se presentará el eje Y:

● Ordenada 0.

AXIAL Y ordenada 0 CORTANTE 2-2 ordenada 0

CORTANTE 3-3 ordenada 0 MOMENTO 2-2 ordenada 0

MOMENTO 3-3 ordenada 0

 ● Ordenada 3.06

AXIAL Y ordenada 3,06 CORTANTE 2-2 ordenada 3,06

CORTANTE 3-3 ordenada 3,06 MOMENTO 2-2 ordenada 3,06

MOMENTO 3-3 ordenada 3,06

 ● Ordenada 5.61

AXIAL Y ordenada 5,61 CORTANTE 2-2 ordenada 5,61

CORTANTE 3-3 ordenada 5,61 MOMENTO 2-2 ordenada 5,61

MOMENTO 3-3 ordenada 5,61

 ● Ordenada 5.9

AXIAL Y ordenada 5,9 CORTANTE 2-2 ordenada 5,9

CORTANTE 3-3 ordenada 5,9 MOMENTO 2-2 ordenada 5,9

MOMENTO 3-3 ordenada 5,9

 ● Ordenada 7.96

AXIAL Y ordenada 7,96 CORTANTE 2-2 ordenada 7,96

CORTANTE 3-3 ordenada 7,96 MOMENTO 2-2 ordenada 7,96

MOMENTO 3.3 ordenada 7,96

 ● Ordenada 10.7

AXIAL Y ordenada 10,7 CORTANTE 2-2 ordenada 10,7

CORTANTE 3-3 ordenada 10,7 MOMENTO 2-2 ordenada 10,7

MOMENTO 3-3 ordenada 10,7

 ● Ordenada 13.34

AXIAL Y ordenada 13,34 CORTANTE 2-2 ordenada 13,34

CORTANTE 3-3 ordenada 13,34 MOMENTO 2-2 ordenada 13,34

MOMENTO 3-3 ordenada 13,34

 ● Ordenada 18.95

AXIAL Y ordenada 18,95 CORTANTE 2-2 ordenada 18,95

CORTANTE 3-3 ordenada 18,95 MOMENTO 2-2 ordenada 18,95

MOMENTO 3-3 ordenada 18,95

 ● Ordenada 23

AXIAL Y ordenada 23 CORTANTE 2-2 ordenada 23

CORTANTE 3-3 ordenada 23 MOMENTO 2-2 ordenada 23

MOMENTO 3-3 ordenada 23

 3.5. CÁLCULO DE DERIVAS.
Se realiza la verificación de los desplazamientos en los ejes X y Y en el modelo cargado para luego
calcular su desplazamiento resultante. Luego se calcula la deriva como la diferencia entre el
desplazamiento del piso superior y el piso actual dividiéndolo por la altura que separa dichos pisos.
Como dato adicional se expresa en porcentaje.

Nivel Des X Des Y Des Total Deriva Deriva (%)

1.5 0.05370 0.00300 0.05378 0.0194 1.937
4.6 0.11370 0.00540 0.11383 0.0206 2.058
7.4 0.17130 0.00730 0.17146 0.0185 1.854
10.2 0.22320 0.00860 0.22337 0.0154 1.536
13 0.26620 0.00940 0.26637 0.0109 1.085
15.8 0.29660 0.00960 0.29676 - -

Según la NSR10 el valor de la deriva de entrepiso no debe superar el 1% por lo tanto este modelo
de edificación no cumple en ninguno de sus niveles con dicho requerimiento, se recomienda el
redimensionamiento de las secciones de sus elementos estructurales hasta que cumpla con dicho
parámetro.
4. ​MÉTODO DE LA FUERZA HORIZONTAL EQUIVALENTE

Periodo Fundamental de Vibración

Para el cálculo de la altura total se tiene en cuenta desde el nivel -1,6 m hasta el nivel +15,8, por lo
tanto la altura total del edificio en de 17,4 m.

Según la Tabla A.4.2.1 ​Valores de los parámetros y para el cálculo del período aproximado ​ del
Reglamento Colombiano de Construcción Sismo Resistente. (NSR-10) que mostramos a
continuación:

Se escoge el primer ítem ya que cumple con las características descritas del sistema estructural de
resistencia sísmica de la edificación, por lo tanto,

Por consiguiente aplicamos la siguiente fórmula:

2)​ E
​ spectro de diseño

La edificación se encuentra ubicada en Bogotá y tiene un destino de uso residencial, por lo tanto, los
coeficientes que representan la aceleración horizontal pico efectiva para diseño ( Aa ) y la velocidad
horizontal pico efectiva para diseño ( Av ) mediante la Tabla A.2.3.2 ​Valor de y de para las ciudades
capitales de departamento ​del Reglamento Colombiano de Construcción Sismo Resistente.
(NSR-10).

El proyecto se realizará en zona Lacustre 50. Se hallan los coeficientes de sitio y periodos, mediante
la Tabla 3. ​Coeficiente y curva de diseño​ del Decreto N.° 523 del 16 DIC 2010. "Por el cual se adopta
la Microzonificación Sísmica de Bogotá D.C."
El sismo de diseño tiene una probabilidad de sólo el 10% de ser excedidos en un lapso de cincuenta
años, por lo tanto el periodo promedio de retorno es de 475 años.
Se observa que los valores de Lacustre 50 son:

​ el Reglamento
Teniendo en cuenta la Tabla A.2.5-1 ​Valores del Coeficiente de importancia, I. d
Colombiano de Construcción Sismo Resistente. (NSR-10).

Obtenemos que el grupo de uso del proyecto es I ya que es una estructura de ocupación normal.
Mediante las fórmulas que se dan en la Figura A.2.6-1 ​Espectro Elástico de Aceleraciones de Diseño
​ allamos los valores T o , T c y T L
como fracción de g. H

Se halla el S a1 desde T=0 s hasta T=0.2762 s. En este caso se hará como ejemplo con el valor de
0.010 s
Se encuentra después del valor de T=0.2762 s hasta 1.3257 s.

Después se encuentra el valor de S a3 después del valor de 1.3257 s hasta 6.96 s. En este caso se
hará como ejemplo con el valor de 6.870 s

Luego, se encuentra el valor de S a4 después del valor de 6.96 s hasta 10 s. En este caso se hará
como ejemplo con el valor de 9.870 s

● Peso propio de la estructura.

Peso de cada uno de los entrepisos en toneladas, especificando el nivel en el que se encuentra cada
uno de ellos.
Peso placa entrepiso Nivel +1.50 m

Elemento Largo (m) Ancho (m) Área Unidad

Placa 23,4 25,7 601,38 m2

Vacío rampa 1 7,76 3,41 26,462 m2

Vacío rampa 2 7,76 4,05 31,428 m2

Vacío escaleras 2,42 2,2 5,324 m2

Vacío ascensor 2,04 2,2 4,488 m2

Área neta de placa entrepiso 533,68 m2

Espesor equivalente 0,16847 m

Densidad de concreto 2400 kg/m3

Peso placa entrepiso Nivel +1.50 m 215,78 Ton

Placa entrepiso tipo nivel +4.6 +7.4 +10.2 +13

Elemento Largo (m) Ancho (m) Área Unidad

Placa 23,4 25,7 601,38 m2

Vacío rampa 1 7,76 3,41 26,462 m2

Vacío rampa 2 7,76 4,05 31,428 m2

Vacío escaleras 2,42 2,2 5,324 m2

Vacío ascensor 2,04 2,2 4,488 m2

Vacío 1 1,5 2,5 3,750 m2

Vacío 2 2,6 1,3 3,380 m2

Vacío 3 2,6 1,3 3,380 m2

Vacio 4 25,1 3,6 90,360 m2

Área neta de placa entrepiso 432,81 m2

Espesor equivalente 0,13829 m

Densidad de concreto 2400 kg/m3

Peso placa entrepiso Nivel +1.50 m 143,65 Ton

Placa cubierta N+15.8

Elemento Largo (m) Ancho (m) Área Unidad

Placa 19,45 25,7 499,865 m2

Vacío rampa 1 7,76 3,41 26,462 m2

Vacío rampa 2 7,76 4,05 31,428 m2

Vacío escaleras 2,42 2,2 5,324 m2

Vacío ascensor 2,04 2,2 4,488 m2

Vacío 1 1,5 2,5 3,750 m2

Vacío 2 2,6 1,3 3,380 m2

Vacío 3 2,6 1,3 3,380 m2

Área neta de placa cubierta 421,65 m2

Espesor equivalente 0,13616 m

Densidad de concreto 2400 kg/m3

Peso placa entrepiso Nivel +1.50 m 137,79 Ton

CARGAS TOTALES
Peso placa entrepiso Nivel +1.50 m

Carga Peso (Ton)

Viga + Columna +Losa 368,566

Muros 176,114

Acabados 130,752

Escaleras 2,52

Rampa 16,330

Instalaciones 15,148

Fachada 132,858

TOTAL 845,964
Peso placa entrepiso Nivel +4.6 m

Carga Peso (Ton)

Viga + Columna +Losa 268,438

Muros 142,827

Acabados 106,038

Escaleras 2,520

Instalaciones 15,148

Fachada 128,502

TOTAL 663,474

Peso placa entrepiso Nivel +7.4 m

Carga Peso (Ton)

Viga + Columna +Losa 247,119

Muros 142,827

Acabados 106,038

Escaleras 2,520

Instalaciones 15,148

Fachada 116,865

TOTAL 630,518

Peso placa entrepiso Nivel +10.2 m

Carga Peso (Ton)

Viga + Columna +Losa 247,119

Muros 142,827

Acabados 106,038
Escaleras 2,520

Instalaciones 15,148

Fachada 111,762

TOTAL 625,415

Peso placa entrepiso Nivel +13 m

Carga Peso (Ton)

Viga + Columna +Losa 247,119

Muros 142,827

Acabados 106,038

Escaleras 2,520

Instalaciones 15,148

Fachada 111,762

TOTAL 625,415

Peso placa entrepiso Nivel +15.8 m

Carga Peso (Ton)

Viga + Columna +Losa 226,837

Muros 139,145

Acabados 4,217

Escaleras 1,260

Instalaciones 14,758

Ascensor 1.,100

Cuarto de ascensor 9,400

Fachada 55,881

TOTAL 452,597
ESPECTRO DE DISEÑO

Cortante Basal

V s = W T * Sa
V s = 3843.385 ton * 0.525
V s = 2017.777 ton

Fuerzas sísmicas horizontales equivalentes.

0, 5 ≤ T ≤ 2.5 → k = 0.75 + 0.5T

k = 0.75 + (0.5 * 0.6146 s)
k = 1.057

F x = C vx * V s

W x * hkx
C vx = N
∑ ( W x * hkx )
i=1

Nivel Wx hx W x * hkx C vx Fx

N+1,5 845,964 3,1 2798,134 0,066 133,713

N+4,6 663,474 6,2 4566,883 0,108 218,235

N+7,4 630,518 9 6436,035 0,152 307,555

N+10,2 625,415 11,8 8500,989 0,201 406,231

N+13 625,415 14,6 10647,285 0,252 508,795

N+15,8 452,597 17,4 9275,651 0,220 443,249

Σ 3843,385 42224,977 1,000 2017,777

● Los patrones de carga que utilizamos al simular el modelo fueron:

● Los casos de carga que utilizamos al simular el modelo fueron:

● Las combinación de carga que utilizamos al simular el modelo fue:

Esta definición de combinación de carga , las cual definimos como:

- COMBOMHFE: 1 D + 1 SD + 1 MFHE

ANÁLISIS MÉTODO DE LA FUERZA HORIZONTAL EQUIVALENTE.

Para el análisis modal inicialmente ilustramos una tabla que contiene la participación de masa y el
periodo de los modos de vibración de la edificación.

- Se puede concluir que el modelo está bien construido ya que cuando avanza el número de
modos, el periodo de la estructura disminuye.
- Se puede concluir que el modelo está bien construido ya que presenta un porcentaje de
participación de masa mayor del 90% en sus principales direcciones de movimiento (eje X, eje
Y y rotación alrededor de Z).

● Análisis por modos:

MODO 1: Posee una participación de masa mayor en el eje Y, siendo su participación de masa
total del 79,5 % en dicho eje.
MODO 2: Podemos concluir que el principal movimiento de este modo es torsión alrededor del eje Z,
con una participación del 62,08 % de su masa total alrededor de dicho eje.
Modo 3: La principal dirección de este modo es en la dirección del eje X con una combinación de una
torsión alrededor del eje Z con una participación del 68,95 y del 13,43% de su masa total en los
respectivos ejes.

Modo 4: La dirección de este movimiento es una combinación en X y una torsión alrededor del
eje Z con un respectivo porcentaje de participación de masa del 3,15% y del 12,82%
 Modo 5: La principal dirección de este modo es una combinación entre el movimiento en el eje
Y, y una rotación alrededor del eje X con un respectivo porcentaje de participación de masa
del 15,62% y del 20,81%.

Modo 6: La principal dirección del movimiento de este nodo es una combinación entre
desplazamiento en el eje X y una rotación alrededor del eje Y, con un respectivo porcentaje de
participación de masa del 10,74% y del 14,25%.
Modo 7: La principal dirección del movimiento de este modo se da como la combinación de dos
rotaciones alrededor de los ejes Y y Z, con un respectivo porcentaje de participación de masa del
2,63% y del 4,42%.

Modo 8: La principal dirección de movimiento de este modo es una rotación alrededor del eje X con
una participación de masa del 0,03%.

Modo 9: La principal dirección de este modo se da en el eje Z, con una participación de masa del
4,11% del total.
Modo 10: La principal dirección de este modo se da en el eje Z, con una participación de masa del
0.04% del total.
Modo 11:La principal dirección de este modo se da en el eje Z, con una participación de masa del
0.05% del total.

Modo 12: La principal dirección de este modo se da en el eje Z, con una participación de masa del
0,1% del total.
4.3. REACCIONES EN LA BASE.

EM Rx Ry Rz Mx My Mz

1 -44,210 -22,264 -249,596 41,579 -90,015 -0,850

8 -22,352 -28,222 3,457 47,607 -63,141 -0,922

15 -19,990 -29,007 61,801 48,339 -57,498 0,220

22 -35,783 -29,345 16,645 48,610 -75,561 -0,112

29 -25,931 -29,447 -62,984 48,654 -63,599 -0,385

36 -35,461 -27,964 36,003 47,100 -70,918 -0,305

43 -70,450 -38,725 -74,097 69,131 -191,814 -1,226

57 -29,705 -23,172 54,446 42,155 -56,723 -0,492

64 -58,845 -25,514 -126,973 45,994 -104,984 -0,095

71 -47,065 -30,613 123,742 51,116 -91,246 -0,473

99 -45,605 -30,181 105,160 50,459 -80,984 -0,624

106 -90,598 -42,794 143,407 75,090 -210,545 -0,764

120 -11,233 -20,134 52,356 32,310 -17,344 -0,214

148 -49,067 -28,379 5,815 48,871 -89,078 -0,520

190 -56,637 -28,164 9,250 49,593 -103,039 -0,362

197 -62,879 -35,991 93,223 57,539 -107,080 -0,510

211 -27,522 -58,619 5,175 115,901 -42,618 -0,469

225 -42,359 -32,681 240,681 54,006 -77,750 -0,515

232 -83,473 -44,467 319,943 78,367 -203,898 -0,922

246 -9,482 -22,182 54,837 34,984 -15,569 -0,199

316 -58,610 -30,199 -96,582 53,361 -105,112 -0,415

323 -50,163 -47,967 -466,867 71,459 -94,592 -0,442

337 -3,085 -396,127 40,976 1766,953 -153,741 23,619

351 -44,196 -37,490 113,986 60,620 -79,565 -0,501

358 -85,408 -47,911 88,212 84,572 -205,795 -0,906

372 -10,948 -23,821 42,605 37,659 -17,079 -0,192

379 -58,207 -33,982 -29,339 58,292 -104,550 -0,614

386 -55,491 -40,291 91,220 64,750 -99,704 -0,283

400 -82,989 -32,768 1249,914 57,143 -123,205 -0,334

414 -45,323 -39,778 239,093 64,057 -80,722 -0,510

421 -86,303 -52,638 245,202 91,042 -206,745 -0,862

435 -10,273 -25,378 51,057 39,867 -16,397 -0,204

442 -54,752 -35,169 -69,940 60,747 -100,652 -0,206

449 -44,532 -39,774 199,755 65,447 -88,676 -0,500

463 -47,459 -39,237 190,244 64,924 -87,399 -0,617

477 -44,252 -40,560 108,587 66,191 -79,733 -0,435

484 -83,588 -58,546 149,186 99,286 -204,360 -1,030

498 -11,028 -26,704 42,624 42,058 -17,154 -0,180

505 -43,600 -34,131 15,193 60,398 -88,832 0,151

512 -14,650 -41,234 146,001 67,674 -50,645 -1,558

519 -13,915 -41,778 78,598 68,330 -47,491 1,102

526 -40,058 -42,563 69,042 69,252 -79,334 0,122

533 -27,548 -42,781 35,814 69,562 -65,131 -0,366

540 -34,286 -41,226 288,444 68,037 -69,805 -0,491

547 -67,361 -60,407 274,720 103,248 -189,180 -0,897

561 -31,093 -37,426 88,608 64,194 -58,137 -0,582

4.4. DIAGRAMAS DE CARGA AXIAL, CORTANTE Y MOMENTO DE TODOS
LOS ELEMENTOS ESTRUCTURALES.

A continuación ilustraremos los diagramas de axial, cortante y momento de cada uno de los pórticos
por ejes a manera de ilustrar todos los elementos de la edificación. Se presentarán a continuación el
eje X:

AXIAL X abscisa 0 CORTANTE 2-2 abscisa 0

MOMENTO 3-3 abscisa 0

AXIAL X abscisa 3,71 CORTANTE 2-2 abscisa 3,71

CORTANTE 3-3 abscisa 3,71 MOMENTO 2-2 abscisa 3,71

MOMENTO 3-3 abscisa 3,71

AXIAL X abscisa 4,32 CORTANTE 2-2 abscisa 4,32

CORTANTE 3-3 abscisa 4,32 MOMENTO 2-2 abscisa 4,32

MOMENTO 3-3 abscisa 4,32

AXIAL X abscisa 7,02 CORTANTE 2-2 abscisa 7,02

CORTANTE 3-3 abscisa 7,02 MOMENTO 2-2 abscisa 7,02

MOMENTO 3-3 abscisa 7,02

AXIAL X abscisa 10,34 CORTANTE 2-2 abscisa 10,34

CORTANTE 3-3 abscisa 10,34 MOMENTO 2-2 abscisa 10,34

MOMENTO 3-3 abscisa 10,34

AXIAL X abscisa 12,68 CORTANTE 2-2 abscisa 12,68

CORTANTE 3-3 abscisa 12,68 MOMENTO 2-2 abscisa 12,68

MOMENTO 3-3 abscisa 12,68

AXIAL X abscisa 15,4 CORTANTE 2-2 abscisa 15,4

CORTANTE 3-3 abscisa 15,4 MOMENTO 2-2 abscisa 15,4

MOMENTO 3-3 abscisa 15,4

AXIAL X abscisa 16,22 CORTANTE 2-2 abscisa 16,22

CORTANTE 3-3 Abscisa 16,22 MOMENTO 2-2 abscisa 16,22

MOMENTO 3-3 abscisa 16,22

AXIAL X abscisa 21,05. CORTANTE 2-2 abscisa 21,05

CORTANTE 3-3 abscisa 21,05 MOMENTO 2-2 abscisa 21,05

MOMENTO 3-3 abscisa 21,05

AXIAL X abscisa 25,4 CORTANTE 2-2 abscisa 25,4

CORTANTE 3-3 abscisa 25,4 MOMENTO 2-2 abscisa 25,4

MOMENTO 3-3 abscisa 25,4

Ordenadas:

AXIAL Y ordenada 0 CORTANTE 2-2 ordenada 0

CORTANTE 3-3 ordenada 0 MOMENTO 2-2 ordenada 0

MOMENTO 3-3 ordenada 0

AXIAL Y ordenada 3,06 CORTANTE 2-2 ordenada 3,06

CORTANTE 3-3 ordenada 3,06 MOMENTO 2-2 ordenada 3,06

MOMENTO 3-3 ordenada 3,06

AXIAL Y ordenada 5,61 CORTANTE 2-2 ordenada 5,61

CORTANTE 3-3 ordenada 5,61 MOMENTO 2-2 ordenada

MOMENTO 3-3 ordenada

AXIAL Y ordenada 5,9 CORTANTE 2-2 ordenada 5,9

CORTANTE 3-3 ordenada 5,9 MOMENTO 2-2 ordenada 5,9

MOMENTO 3-3 ordenada 5,9

AXIAL Y ordenada 7,96 CORTANTE 2-2 ordenada 7,96

CORTANTE 3-3 ordenada 7,96 MOMENTO 2-2 ordenada 7,96

MOMENTO 3-3 ordenada 7,96

AXIAL Y ordenada 10,7 CORTANTE 2-2 ordenada 10,7

CORTANTE 3-3 ordenada 10,7 MOMENTO 2-2 ordenada 10,7

MOMENTO 3-3 ordenada 10,7

AXIAL Y ordenada 13,34 CORTANTE 2-2 ordenada 13,34

CORTANTE 3-3 ordenada 13,34 MOMENTO 2-2 ordenada 13,34

MOMENTO 3-3 ordenada 13,34

AXIAL Y ordenada 18,95 CORTANTE 2-2 ordenada 18,95

CORTANTE 3-3 ordenada 18,95 MOMENTO 2-2 ordenada 18,95

MOMENTO 3-3 ordenada 18,95

AXIAL Y ordenada 23 CORTANTE 2-2 ordenada 23

CORTANTE 3-3 ordenada 23 MOMENTO 2-2 ordenada 23

MOMENTO 3-3 ordenada 23

CÁLCULO DE DERIVAS.

Se realiza la verificación de los desplazamientos en los ejes X y Y en el modelo cargado para luego
calcular su desplazamiento resultante. Luego se calcula la deriva como la diferencia entre el
desplazamiento del piso superior y el piso actual dividiéndolo por la altura que separa dichos pisos.
Como dato adicional se expresa en porcentaje.

Nivel Des X Des Y Des Total Deriva Deriva (%)

1,5 0,0441 0,0025 0,0442 0,0120 1,1985

4,6 0,0812 0,0045 0,0813 0,0093 0,9339

7,4 0,1073 0,0061 0,1075 0,0093 0,9329

10,2 0,1334 0,0072 0,1336 0,0099 0,9891

13 0,1611 0,0078 0,1613 0,0094 0,9386

15,8 0,1874 0,0080 0,1876 - -

Según la NSR10 el valor de la deriva de entrepiso no debe superar el 1% por lo tanto este modelo
de edificación no cumple solamente para uno de sus niveles, se recomienda el redimensionamiento
de esta sección y de sus elementos estructurales hasta que cumpla con dicho parámetro.

CONCLUSIONES.

● Se puede ver claramente que en el análisis modal espectral las fuerzas actuantes que
dominan el comportamiento de la estructura son las debidas a los SISMO X y SISMO Y. El
rasgo más notable de esta observación se da gracias a los diagramas axiales de las
columnas de la estructura ya que presentan valores muy bajos, aun estando bajo el peso
propio y las cargas de esta. Por parte de los diagramas de cortante se nota que las columnas
presentan altos valores en estos diagramas, lo cual indica que existe un movimiento de gran
magnitud en dirección transversal a la sección de estas (el actuar del sismo).
● Los muros estructurales que rodean el hueco destinado para el ascensor llega hasta el nivel
de cimentación lo cual hace que se comporten como una “reacción”, ya que los valores de
cortante en este punto de la estructura son muy altos.
● Debido a la orientación de la sección de las columnas es posible ver, bajo el efecto de
desplazamiento de las derivas que el movimiento se encuentra mucho más restringido en la
dirección del eje Y (lado más corto de la sección).
● El análisis modal de la estructura es igual para el método modal espectral y el método de la
fuerza horizontal equivalente, por lo que es posible concluir que el comportamiento modal del
edificio es función de su geometría y no de las cargas impuestas sobre este.
● Los elementos muro y losa son esenciales en el aumento de la rigidez de la edificación ya
que, al observar la animación del movimiento del análisis modal en la simulación, es posible
notar como los desplazamientos de los entrepisos son cortos y uniformes, causando que los
periodos de vibración de la estructura sean bajos.
● Comparando los dos métodos y asumiendo que el análisis espectral es más cercano a la
realidad del comportamiento sísmico de la estructura es posible observar que el
comportamiento de los elementos difiere en detalles fundamentales que hace que
concluyamos que el Método de la Fuerza Horizontal Equivalente no haga que la estructura se
comporte como realmente lo haría bajo el efecto de la acción sísmica.
