Fı́sica del Electromagnetismo, guı́a.

Jorge Clavijo

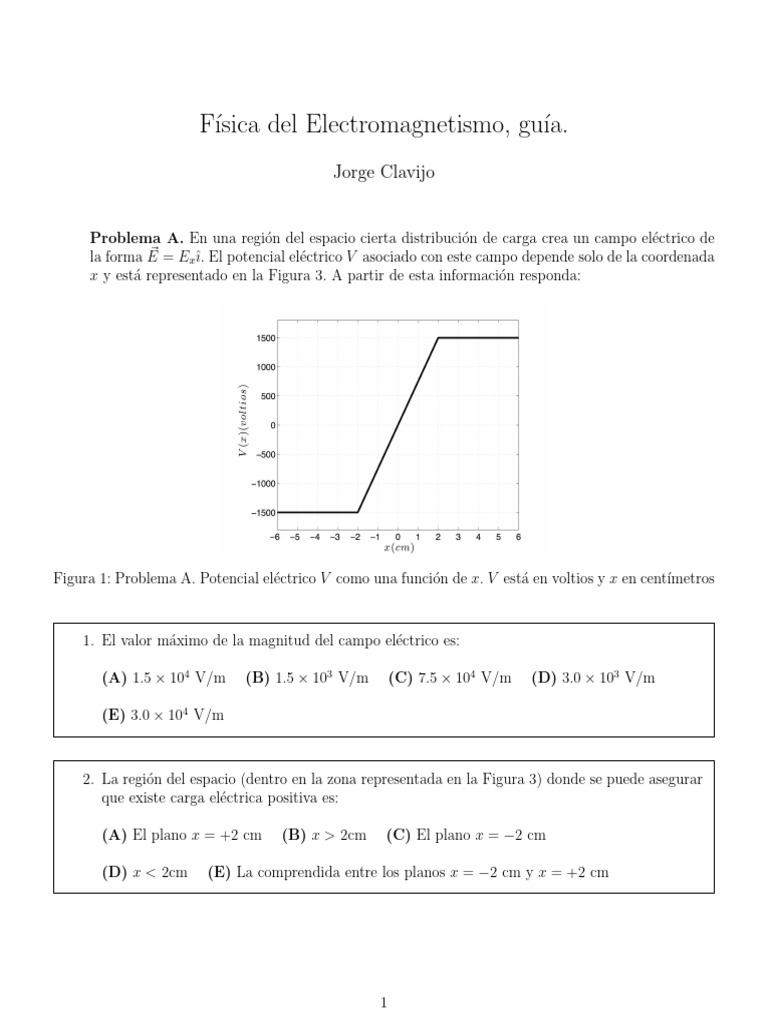

Problema A. En una región del espacio cierta distribución de carga crea un campo eléctrico de
la forma E ~ = Ex ı̂. El potencial eléctrico V asociado con este campo depende solo de la coordenada
x y está representado en la Figura 3. A partir de esta información responda:

Figura 1: Problema A. Potencial eléctrico V como una función de x. V está en voltios y x en centı́metros

1. El valor máximo de la magnitud del campo eléctrico es:

(A) 1.5 × 104 V/m (B) 1.5 × 103 V/m (C) 7.5 × 104 V/m (D) 3.0 × 103 V/m

(E) 3.0 × 104 V/m

2. La región del espacio (dentro en la zona representada en la Figura 3) donde se puede asegurar
que existe carga eléctrica positiva es:

(A) El plano x = +2 cm (B) x > 2cm (C) El plano x = −2 cm

(D) x < 2cm (E) La comprendida entre los planos x = −2 cm y x = +2 cm

1
3. Si un electrón es liberado en x = +2 cm con una velocidad ~v = −vo ı̂ (vo > 0), el mı́nimo valor
de vo necesario para que el electrón logre llegar a x = −2 cm es:

(A) 0.0 m/s (B) 2.30 × 107 m/s (C) 1.00 × 107 m/s (D) 5.00 × 107 m/s

(E) 3.25 × 107 m/s

2
 Problema B. En la Figura 4A se muestra una membrana celular que, debido a la presencia de
iones, tiene cierta distribución de carga eléctrica en su interior. El potencial eléctrico creado por
los iones se representa en la Figura 4B.

160

140

120

100

V (x)(µV )
80

60

40

20

−20
−4 −3 −2 −1 0 1 2 3 4
x(µm)
A
B

Figura 2: Problema B. Representación en perspectiva y en corte de la membrana celular (A). En (B)

se muestra el potencial eléctrico como una función de x

A partir de esta información responda las preguntas:

4. El valor máximo de la magnitud del campo eléctrico se alcanza en:

(A) x = 0.0 µm (B) x = +2.0 µm (C) x = −2.0 µm (D) x = −1.5 µm

(E) x = +1.5 µm

5. El trabajo realizado por la fuerza eléctrica sobre un ion de carga positiva +e que se desplaza
desde x = −2 µm hasta x = +2 µm es:

(A) 1.4 × 10−4 eV (B) −1.4 × 10−4 eV (C) 0 (D) 3.7 × 10−4 eV (E) −3.7 × 10−4
eV

6. La componente horizontal (x) de la fuerza eléctrica que experimentan los iones de carga +e
ubicados en x = −2 µm es:

(A) 2.24 × 10−23 N. (B) −2.24 × 10−23 N. (C) −1.12 × 10−23 N.

(D) 1.12 × 10−23 N. (E) No experimentan fuerza eléctrica.

3
7. Con respecto a la carga eléctrica de la membrana se puede asegurar que:

(A) La cara ubicada en x = −2 µm tiene carga neta negativa.

(B) La cara ubicada en x = +2 µm tiene carga neta positiva.
(C) La carga neta de toda la membrana es negativa.
(D) La carga neta de toda la membrana es positiva.
(E) La carga neta de toda la membrana es cero.

4
 Problema C. En la Figura 5 se muestra un campo eléctrico sobre el plano xy. En la región
comprendida entre x = 0 y x = d el campo es constante, fuera de esa región el campo es nulo. Las
coordenadas de los puntos indicados son: p1 = (0, 0), p2 = (d/2, 0) y p3 = (2d, d). A partir de esta
información responda las siguientes preguntas.

Figura 3: Problema C. Campo eléctrico constante en la región comprendida entre x = 0 y x = d, fuera

de esta región el campo es nulo.

8. Si la diferencia de potencial eléctrico entre los puntos p1 y p2 es Vp1 ,p2 = Vp1 − Vp2 = V0 , en-
tonces se puede asegurar que la diferencia de potencial eléctrico Vp1 ,p3 entre los puntos p1 y p3 es:
√
(A) Vp1 ,p3 = V0 (B) Vp1 ,p3 = 2V0 (C) Vp1 ,p3 = 5V0 (D) Vp1 ,p3 = 3V0
√
(E) Vp1 ,p3 = 2V0

9. Si la diferencia de potencial eléctrico entre los puntos p1 y p2 es Vp1 ,p2 = Vp1 − Vp2 = V0 ,
entonces se puede asegurar que el trabajo W realizado por la fuerza eléctrica sobre una carga
puntual de valor q cuando un agente externo la desplaza en lı́nea recta de p1 a p3 es:
√ √
(A) W = qV0 (B) W = qV0 /2 (C) W = 5V0 (D) W = 2V0 (E) W = 2qV0

10. Si los potenciales eléctricos en los puntos P1 y P2 son, respectivamente, Vp1 = V0 y Vp2 = 0,
entonces la magnitud de la aceleración (a) de un protón (carga q, masa m) que se libera en
reposo en el punto p2 es:
qV0 qV0 2qV0 qV0
(A) a = 0 (B) a = dm
(C) a = 2dm
(D) a = dm
(E) a = − 2dm

5
11. Si los potenciales eléctricos en los puntos P1 y P2 son, respectivamente, Vp1 = V0 y Vp2 = 0,
entonces la rapidez v que alcanza un protón (carga q, masa m) que se libera del reposo en el
punto p2 cuando llega al punto p = (d, 0) es:
q q q q
2qV0 4qV0 qV0 5qV0
(A) v = m
(B) v = m
(C) v = m
(D) v = m

(E) El protón nunca llegará al punto p.

6
 Problema D. En cierta región del espacio existe un campo eléctrico que solo posee componente
Ex , las otras dos son nulas. La componente Ex depende solo de la coordenada x y su dependencia
está representada en la Figura 6. A partir de esta información responda las siguientes preguntas.

20
15

10

5
Ex [V/m]

−5
−10

−15
−20
−10 −5 0 5 10
x [cm]

Figura 4: Problema D. Componente Ex como una función de x. Las otras componente son cero.

12. De acuerdo con la Figura 5 se puede asegurar que la mejor representación del potencial
eléctrico V (x) es:

(A) (B) (C)

40 20 40

20 20
0
V [Volt.]

V [Volt.]

V [Volt.]

0 0
−20
−20 −20

−40 −40 −40

−10 0 10 −10 0 10 −10 0 10
x [cm] x [cm] x [cm]
(D) (E)
40
150
20
V [Volt.]

V [Volt.]

100
0

−20 50

−40 0
−10 0 10 −10 0 10
x [cm] x [cm]

7
13. La mejor representación de la distribución de carga que crea el campo de la Figura 5 es: (se
muestran cortes paralelos al plano xy, + → carga positiva, − → carga negativa):

14. El trabajo W que realiza la fuerza eléctrica generada por el campo de la Figura 5 sobre un
electrón que se desplaza desde x = 5.0 cm hasta x = 10.0 cm es:

(A) W = −1.0 eV (B) W = 20 eV (C) W = 1.0 eV (D) W = 0.0 eV

(E) W = −5.0 eV

15. Si un protón es liberado del reposo en x = 10.0 cm, la energı́a cinética K que adquiere el
protón cuando llega a x = 5.0 cm es:

(A) K = −1.0 eV (B) K = 20 eV (C) K = 1.0 eV (D) K = 0.0 eV

(E) El protón nunca llegará a x = 5.0 cm.

8
 Problema E Un sistema de puesta a tierra se puede modelar como dos conductores esféricos de
radios r1 = 0.50 m y r2 = 4.0 m, tal como se muestra en la Figura 7 . El conductor pequeño
tiene inicialmente una carga Q0 = −100 µC mientras que el grande está descargado (Figura 7A).
Posteriormente, los dos conductores se conectan entre sı́ mediante un cable conductor como se
muestra en la Figura 7B.

Figura 5: Problema E. En A se muestran los dos conductores esféricos de un sistema de puesta a tierra
antes de que sean conectados. En B se muestra el mismo sistema después de realizar la conexión con un
cable conductor.

A partir de esta información y teniendo en cuenta que la distancia entre los conductores es mucho
mayor que sus radios, responda las preguntas 16 a 18.

16. La diferencia de potencial eléctrico, V1 − V2 , entre dos puntos ubicados sobre las superficies de
los conductores 1 y 2 antes de realizar la conexión entre ellos es:

(A) −0.25 MV (B) 0.0 MV (C) +1.8 MV (D) −1.8 MV (E) +0.25
MV

17. Si Q1 , Q2 , V1 , V2 , E1 y E2 representan, respectivamente, las cargas, los potenciales y las

magnitudes de los campos eléctricos en las superficies de los conductores 1 y 2, se puede
asegurar que después de hacer conexión y esperar a que se alcance el equilibrio electrostático,
se tiene:

(A) E1 = E2 (B) Q1 = Q2 (C) E2 = 64E1 (D) V1 = 8V2 (E) V1 = V2

18. Después de realizar la conexión y esperar a que se alcance el equilibrio electrostático, la carga
neta que fluye del conductor 1 al conductor 2 a través del cable conductor es:

(A) −11 µC (B) −74 µC (C) 0.0 µC (D) −89 µC (E) +89 µC

9
19. Un condensador de placas planas paralelas se carga conectándolo a una fuente de voltaje. Pos-
teriormente el condensador se desconecta de la fuente y una vez desconectado un agente externo
separa las láminas hasta que la distancia es el doble de la original. Comparando lo que ocurre
antes y después de la separación responda:
Q
La proporción en la que cambia la carga almacenada en el condensador ( Qdesp
ant
).
La proporción en la que cambia la magnitud del campo eléctrico en el interior del condensador
E
( Edesp
ant
).
V
La proporción en la que cambia el voltaje entre las láminas del condensador ( Vdesp
ant
).
C
La proporción en la que cambia la capacitancia del condensador ( Cdesp
ant
).
U
La proporción en la que cambia la energı́a electrostática almacenada en el condensador ( Udesp
ant
).

20. Un condensador de placas planas paralelas se carga conectándolo a una fuente de voltaje. Pos-
teriormente, sin desconectarlo de la fuente, un agente externo separa las láminas hasta que la
distancia es el doble de la original. Comparando lo que ocurre antes y después de la separación
responda:
Q
La proporción en la que cambia la carga almacenada en el condensador ( Qdesp
ant
).
La proporción en la que cambia la magnitud del campo eléctrico en el interior del condensador
E
( Edesp
ant
).
V
La proporción en la que cambia el voltaje entre las láminas del condensador ( Vdesp
ant
).
C
La proporción en la que cambia la capacitancia del condensador ( Cdesp
ant
).
U
La proporción en la que cambia la energı́a electrostática almacenada en el condensador ( Udesp
ant
).

21. Los condensadores de la siguiente figura se encuentran inicialmente sin carga y están conectados
con el interruptor S abierto. Posteriormente se conecta una fuente de voltaje de 210v entre los
terminales a y b (Va − Vb = 210V ).

¿Cuál es la diferencia de potencial Vcd antes de que se cierre el interruptor S?

¿Cuál es la diferencia de potencial Vcd después de que se cierra el interruptor S?
¿Cuál es la diferencia de potencial a través de cada capacitor una vez cerrado el interruptor
S?
¿Cuánta carga fluyó a través del interruptor cuando este se cerró?
