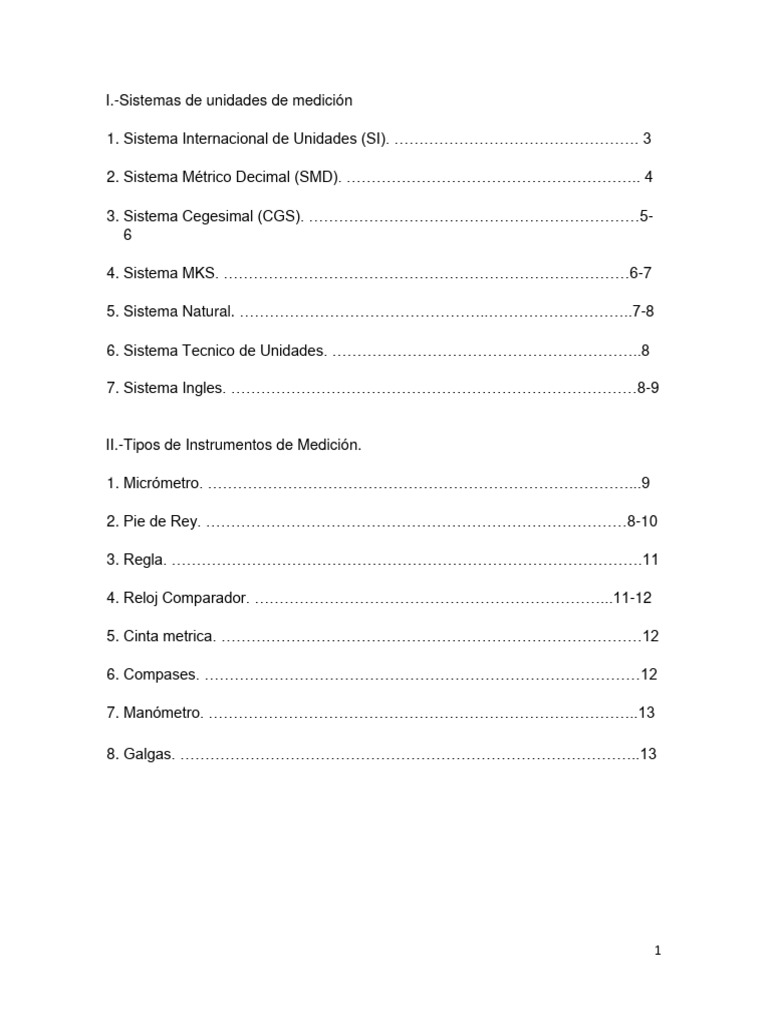

I.

-Sistemas de unidades de medición

1. Sistema Internacional de Unidades (SI). …………………………………………. 3

2. Sistema Métrico Decimal (SMD). ………………………………………………….. 4

3. Sistema Cegesimal (CGS). …………………………………………………………5-

6

4. Sistema MKS. ………………………………………………………………………6-7

5. Sistema Natural. …………………………………………..………………………..7-8

6. Sistema Tecnico de Unidades. ……………………………………………………..8

7. Sistema Ingles. ………………………………………………………………………8-9

II.-Tipos de Instrumentos de Medición.

1. Micrómetro. …………………………………………………………………………...9

2. Pie de Rey. …………………………………………………………………………8-10

3. Regla. ………………………………………………………………………………….11

4. Reloj Comparador. ……………………………………………………………...11-12

5. Cinta metrica. …………………………………………………………………………12

6. Compases. ……………………………………………………………………………12

7. Manómetro. …………………………………………………………………………..13

8. Galgas. ………………………………………………………………………………..13

1
 I. SISTEMAS DE UNIDADES DE MEDIDA
1. sistema internacional de unidades (SI)
El Sistema Internacional de Unidades o sistema internacional (SI) es un sistema
constituido por siete unidades básicas: metro, kilogramo, segundo, kelvin, amperio, mol y
candela, que definen las correspondientes magnitudes físicas fundamentales y que han
sido elegidas por convención. Las magnitudes físicas fundamentales se complementan
con dos magnitudes físicas más, denominadas suplementarias, cuyas unidades se utilizan
para la medición de ángulos. Por combinación de las unidades básicas se obtienen las
demás unidades, denominadas Unidades derivadas del Sistema Internacional, y que
permiten definir cualquier magnitud física. Se trata de la versión moderna del sistema
métrico decimal,123 por lo que el SI también es conocido de forma genérica como
sistema métrico. Es el sistema de unidades vigente en casi todos los países del mundo.
Las unidades del SI constituyen su referencia internacional de las indicaciones de los
instrumentos de medición, a las cuales están referidas mediante una concatenación
ininterrumpida de calibraciones o comparaciones. Una de las características
trascendentales del SI es que sus unidades actualmente
se basan en fenómenos físicos fundamentales. Esto
permite construir y calibrar instrumentos similares en
lugares distantes y asegurar, sin necesidad de duplicación
de ensayos y mediciones, que los productos objeto de
transacciones en el comercio internacional cumplan con
las características requeridas y sean intercambiables.
El SI se creó en 1960 por la 11.ª Conferencia General de Pesas y Medidas, durante la
cual inicialmente se reconocieron seis unidades físicas básicas (las actuales excepto el
mol). El mol se añadió en 1971. Entre los años 2006 y 2009 se armonizó el Sistema
Internacional de Magnitudes —a cargo de las organizaciones ISO y CEI— con el SI. El
resultado es la norma ISO/IEC 80000.
Símbolo Unidad Magnitud
S SEGUNDO TIEMPO
M METRO LONGITUD
Kg KILOGRAMO MASA
A AMPERIO CORRIENTE ELECTRICA
K KELVIN TEMPERATURA TERMODINAMICA
Mol MOL CANTIDAD DE SUSTANCIA
CD CANDELA INTENCIDAD LUMINOSA

2
 2. Sistema métrico decimal (SMD)
Este sistema es implementado durante la firma del tratado del metro con el fin de que los
países firmantes utilizaran un sistema de unidades único y universal (el cual fue
evolucionando con el paso del tiempo hasta convertirse en el actual sistema internacional
de unidades (SI)
Características del sistema métrico decimal:

• Las unidades base son el metro y el kilogramo.

• Los múltiplos y submúltiplos están dados en una escala decimal.
• Se antepone un prefijo al nombre de la unidad para indicar el múltiplo o
submúltiplo de la misma.
• Se utiliza un sistema de notaciones para emplear los múltiplos y submúltiplos.

En este caso utilizaremos las unidades base del sistema métrico decimal empezando por
el metro:

kilómetro 1 km 1000 m
Hectómetro 1 hm 100 m
decámetro 1 dam 10 m
Metro 1m 1m
decímetro 1 dm 0,1 m
centímetro 1 cm 0,01 m
milímetro 1 mm 0,001m

Ahora veremos los prefijos para el kilogramo:

kilogramo 1 kg 1000 g
hectogramo 1 hg 100 g
decagramo 1 dag 10 g
gramo 1 mg 1g
decigramo 1 dg 0,1 g
Centigramo 1 cg 0,01 g
miligramo 1 mg 0,001g

Con el pasar del tiempo se fueron realizando importantes avances en la ciencia y se

fueron necesitando otras unidades que representaran cantidades más grandes y

3
 también más pequeñas, por eso poco a poco se adicionaron otros prefijos de múltiplos y
submúltiplos al sistema

3. sistema cegesimal (CGS)

El Sistema Cegesimal de Unidades, también llamado sistema CGS o sistema Gaussiano,

es un sistema de unidades basado en el centímetro, el gramo y el segundo. Su nombre es
el acrónimo de estas tres unidades.

Fue propuesto por Gauss en 1832, e implantado por la Asociación Británica para el
Avance de la Ciencia (BAES, ahora BA) en 1874 incluyendo las reglas de formación de un
sistema formado por unidades básicas y unidades derivadas.

El sistema CGS ha sido casi totalmente reemplazado por el Sistema Internacional de

Unidades (SI). Sin embargo, aún perdura su utilización en algunos campos científicos y
técnicos muy concretos, con resultados ventajosos en algunos contextos. Así, muchas de
las fórmulas del electromagnetismo presentan una forma más sencilla cuando se las
expresa en unidades CGS, resultando más simple la expansión de los términos en v/c.

La Oficina Internacional de Pesas y Medidas, reguladora del SI, valora y reconoce estos
hechos e incluye en sus boletines referencias y equivalencias de algunas unidades
electromagnéticas del sistema CGS gaussiano, aunque desaconseja su uso.

Unidades del sistema cegesimal o sistema CGS

Equivalencia en
Magnitud Unidad Símbolo Definición
S.I.
longitud centímetro cm 0,01 m
masa gramo g 0,001 kg
tiempo segundo s 1s
aceleración gal Gal cm/s² 0,01 m/s²
fuerza dina dyn g.cm/s² 10−5 N
energía ergio erg dyn cm 10−7 J
potencia ergio por segundo erg/s erg s−1 10−7 W
presión baria baria dyn/cm² 0,1 Pa
viscosidad dinámica poise P g (cm s)−1 0,1 Pa s

4
 viscosidad cinemática stokes St cm²s−1 10−4 m²s−1
3,336 641 ×
carga eléctrica franklin Fr dyn½cm
10−10 C
potencial eléctrico estatvoltio statV erg Fr−1 299,7925 V
estatvoltio por statV
campo eléctrico statV/cm 2,9979 V m−1
centímetro cm−1
flujo magnético maxwell Mx G cm² 10−8 Wb
densidad de flujo
gauss G Mx cm−2 10−4 T
magnético
intensidad de campo
oersted Oe (10³/4π) A/m
magnético
3.335 641 ×
intensidad de corriente estatamperio statA
10−10 A
8.987 552 × 1011
resistencia estatohmio statΩ
Ω
estatfaradio o
capacidad eléctrica «cm» 1,113 × 10−12 F
«centímetro»
inductancia estathenrio statH 8,8771 × 1012 H
número de onda kayser K 1 cm−1 100 m−1

4. Sistema MKS de unidades

El sistema MKS de unidades algebraicas expresa las medidas utilizando como unidades
fundamentales metro, kilogramo y segundo (MKS).
El sistema MKS de unidades sentó las bases para el Sistema Internacional de Unidades,
que ahora sirve como estándar internacional. El sistema MKS de unidades nunca ha tenido
un organismo regulador, por lo que hay diferentes variantes que dependen de la época y el
lugar. El nombre del sistema está tomado de las iniciales de sus unidades fundamentales.

La unidad de longitud del sistema MKS es el metro:

• Metro: es una longitud igual a la del metro patrón que se conserva en la Oficina
Internacional de Pesas y Medidas.

La unidad de masa es el kilogramo:

• Kilogramo: es una masa igual a la del kilogramo patrón que se conserva en la
misma Oficina Internacional de Pesas y Medidas. Su valor es aproximadamente
igual a la masa de un decímetro cúbico de agua destilada a 4 °C (su temperatura

5
 de máxima densidad). Su símbolo kg jamás se abrevia, no se puede mayusculizar,
ni llevar punto, ni pluralizar.

La unidad de tiempo de todos los sistemas de unidades es el segundo (s).

• Segundo: se define como 1/86.400 parte del día solar medio.

SISTEMA MKS

Magnitud física básica Unidad básica o Símbolo de la unidad

fundamental
Longitud Metro M
Masa Kilogramo Kg
Tiempo Segundo S
Resistencia Ohmio Ω

5. unidades de Planck o unidades naturales

Las unidades de Planck o unidades naturales son un sistema de unidades propuesto por
primera vez en 1899 por Max Planck. El sistema mide varias de las magnitudes
fundamentales del universo: tiempo, longitud, masa, carga eléctrica y temperatura. El
sistema se define haciendo que las cinco constantes físicas universales de la tabla tomen
el valor 1 cuando se expresen ecuaciones y cálculos en dicho sistema.

Constante Símbolo Dimensiones

Velocidad de la luz en el C L/T
vacío
Constante de gravitación G L3/T2M
universal
Constante reducida de h-h/2pi donde h es la ML2/T
Planck constante de planck
Constante de fuerza de 1/4pi.e0 donde e0 es la M L3/ Q2 T2
Coulomb permitividad en el vacío
Constante de Boltzmann M L2/T2K
K

El uso de este sistema de unidades trae consigo varias ventajas. La primera y más obvia
es que simplifica mucho la estructura de las ecuaciones físicas porque elimina las

6
constantes de proporcionalidad y hace que los resultados de las ecuaciones no dependan
del valor de las constantes.

Por otra parte, se pueden comparar mucho más fácilmente las magnitudes de distintas
unidades. Por ejemplo, dos protones se rechazan porque la repulsión electromagnética es
mucho más fuerte que la atracción gravitatoria entre ellos. Esto se puede comprobar al
ver que los protones tienen una carga aproximadamente igual a una unidad natural de
carga, pero su masa es mucho menor que la unidad natural de masa.

También permite evitar bastantes problemas de redondeo, sobre todo en computación.

Sin embargo, tienen el inconveniente de que al usarlas es más difícil percatarse de los
errores en el análisis dimensional. Son populares en el área de investigación de la
relatividad general y la gravedad cuántica.

Las unidades Planck suelen llamarse de forma jocosa por los físicos como las "unidades
de Dios", porque elimina cualquier arbitrariedad antropocéntrica del sistema de unidades.

6. Sistema Técnico de Unidades

Aunque no hay un sistema normalizado de modo formal, suele ser habitual aplicar el
nombre de Sistema Técnico de Unidades al basado en el sistema métrico decimal y que
toma el metro o el centímetro como unidad de longitud, el kilogramo-fuerza o kilopondio
como unidad de fuerza, el segundo como unidad de tiempo y la caloría como unidad de
cantidad de calor.1 Al estar basado en el peso en la Tierra, también recibe los nombres de
sistema gravitatorio (o gravitacional) de unidades y sistema terrestre de unidades.

7. unidades de medidas inglesas

Este sistema de medidas es usado muy a menudo en los Estados Unidos. Incluye
medidas lineales (longitud y distancia), peso (que tan pesado es un objeto), capacidad (la
cantidad que un recipiente puede contener), y temperatura (que tan caliente o frío esta).

Unidades de longitud

7
El sistema para medir la longitud en el sistema inglés está basado en la pulgada, pie,
yarda, y milla.
1 pie Ft 12 pulg. (in.)
1 yarda Yd 3 pies
1 milla Mi 5280 pies

El sistema para medir el peso en el sistema inglés está basado en la onza, libra, y ton.
1 libra Lb 16 onzas (oz)
1 ton T 2000 libras

El sistema para medir la capacidad en el sistema inglés está basado en la taza, onzas
fluidas, pinta, cuarto y galón.

1 tasa C 8 onzas fluidas (fl oz)

1 pinta Pt 2 tazas
1 cuarto Qt 2 pintas
1 galón Gal 4 cuartos

II. tipos de instrumentos de medición

1. Micrómetro

El micrómetro, también llamado tornillo de Palmer, calibre Palmer o simplemente palmer,

es un instrumento de medición cuyo nombre deriva etimológicamente de las palabras
griegas (Mikrómetro).

Su funcionamiento se basa en un tornillo micrométrico que sirve para valorar el tamaño de

un objeto con gran precisión, en un rango del orden de centésimas o de milésimas de
milímetro (0,01 mm y 0,001 mm, respectivamente).

Para proceder con la medición posee dos extremos que se aproximan progresivamente.

El tornillo micrométrico es un tornillo de rosca fina que dispone en su contorno de una

escala grabada, la cual puede incorporar un nonio. La longitud máxima mensurable con el

8
micrómetro de exteriores es normalmente de 25 mm, si bien también los hay de 0 a 30,
siendo por tanto preciso disponer de un aparato para cada rango de tamaños a medir: 0-
25 mm, 25-50 mm, 50-75 mm, etc.

Además, suele tener un sistema para limitar la torsión máxima del tornillo, necesario, pues
al ser muy fina la rosca no resulta fácil detectar un exceso de fuerza que pudiera ser
causante de una pérdida en la exactitud.

2. pie de rey

El calibre (también denominado vernier, cartabón de corredera, pie de metro o pie de rey)
es un instrumento de medición, principalmente de diámetros exteriores, interiores y
profundidades, utilizado en el ámbito industrial. El vernier es una escala auxiliar que se
desliza a lo largo de una escala principal para permitir en ella lecturas fraccionales
exactas de la mínima división. Para lograr lo anterior, una escala vernier está graduada en
un número de divisiones iguales en la misma longitud que n-1 divisiones de la escala
principal; ambas escalas están marcadas en la misma dirección.

Es un instrumento sumamente delicado y debe manipularse con habilidad, cuidado,

delicadeza, con precaución de no rayarlo ni doblarlo (en especial, la colisa de
profundidad). Deben evitarse especialmente las limaduras, que pueden alojarse entre sus
piezas y provocar daños.

Componentes o partes:

Consta de una regla con una escuadra en un extremo, sobre la cual se desliza otra
destinada a indicar la medida en una escala. Permite apreciar longitudes de 1⁄10, 1⁄20 y
1
⁄50 de milímetro utilizando el nonio. Mediante piezas especiales en la parte superior y
en su extremo, permite medir dimensiones exteriores, interiores y profundidades.
Puede poseer dos escalas: en la imagen, la inferior es milimétrica y la superior en
pulgadas.

1. Mordazas para medidas exteriores.

2. Mordazas para medidas interiores.

3. Sonda para medida de profundidades.

9
 4. Escala con divisiones en centímetros y milímetros.
5. Escala con divisiones en pulgadas y fracciones de pulgada.

6. Nonio para la lectura de las fracciones de milímetros en que esté dividido.

7. Nonio para la lectura de las fracciones de pulgada en que esté dividido.

8. Botón de deslizamiento y freno.

3. Regla

La regla graduada es un instrumento de medición con forma de plancha delgada y

rectangular. Incluye una escala graduada longitudinal, y puede ser rígida, semirrígida o
flexible. Suele estar construida de madera, metal o material plástico, entre otros
materiales. Las reglas destinadas a talleres y laboratorios mecánicos requieren de una
resistencia aún mayor, por lo que están fabricadas en acero inoxidable (para evitar que la
formación de óxido dificulte la lectura o borre la escala). Las reglas fabricadas en metal
tienen una superficie opaca para evitar el deslumbramiento al leer en talleres o
laboratorios mecánicos. Las reglas hechas de madera o plástico, usadas en papelería o
para dibujo técnico, se usan comúnmente en la escuela y se guardan en el estuche.

Su longitud total rara vez supera el metro, y la mayoría se construyen de 30 centímetros.

Incluye una graduación, en el sistema métrico decimal en milímetros, centímetros y
decímetros, o con alguna otra unidad de medida, como en el caso del sistema anglosajón
de unidades, donde se usan pulgadas o fracción de pulgada.

4. Reloj comparador

10
Un reloj comparador o comparador de cuadrante es un instrumento de medición de
dimensiones que se utiliza para comparar cosas mediante la medición indirecta del
desplazamiento de una punta de contacto esférica cuando el aparato está fijo en un
soporte. Consta de un mecanismo de engranajes o palancas que amplifica el movimiento
del vástago en un movimiento circular de las agujas sobre escalas graduadas circulares
que permiten obtener medidas con una precisión de centésimas o milésimas de milímetro
(micras). Además, existen comparadores electrónicos que usan sensores de
desplazamiento angular de los engranajes y representan el valor del desplazamiento del
vástago en un visualizador.

La esfera del reloj que contiene la escala graduada puede girarse de manera que puede
ponerse el cero del cuadrante coincidiendo con la aguja y realizar las siguientes medidas
por comparación. El reloj comparador debe estar fijado a un soporte, cuya base puede ser
magnética o fijada mecánicamente a un bastidor.
Comúnmente, las marcas son negras y rojas sobre un fondo amarillo, debido a que es la
mejor conjunción de colores para facilitar la lectura.

Es un instrumento que permite realizar controles dimensionales en la fabricación de

manera rápida y precisa, por lo que es muy utilizado en la inspección de la fabricación de
productos en series grandes.

5. Cinta métrica

Una cinta métrica o flexómetro es una herramienta flexible que se usa para medir
longitudes y distancias, un componente importante para muchas industrias y aplicaciones.
Las cintas métricas son un instrumento extraordinariamente conocido, disponible en
diversos tipos y tamaños para ajustarse a cada necesidad y profesión.

Pese a la diversidad de usos y funciones, la mayor parte de las cintas métricas comparten
una composición elemental común que incluye una tira de plástico, acero o tela en la que
se marcan las graduaciones de medición.

11
Las cintas métricas vienen en diversos tipos para ajustarse a cada necesidad y profesión.
Dependiendo de su campo de aplicación, tienen la posibilidad de fabricarse en diferentes
materiales, sistemas de medición, longitudes y formatos de salida.

6. Compás

El compás es un instrumento que sirve para trazar círculos o arcos de circunferencia.

También se puede utilizar como herramienta para tomar distancias, en particular en los
mapas.

Históricamente, se ha usado en numerosas aplicaciones, aunque en algunas de ellas

(como las matemáticas, el dibujo técnico o la navegación) ha sido sustituido por modernos
sistemas electrónicos que permiten reemplazarlo con ventaja en la pantalla de un
ordenador. Sin embargo, todavía se sigue utilizando en la educación como elemento
didáctico y de aprendizaje, y continúa siendo una herramienta corriente en diversas
actividades artísticas o artesanales, como la escultura, la cantería o la carpintería.

7. Manómetro

El manómetro es un instrumento de medición para la presión de fluidos contenidos en

recipientes cerrados. Se distinguen dos tipos de manómetros, según se empleen para
medir la presión de líquidos o de gases.

Características:
Muchos de los aparatos empleados para la medida de presiones utilizan la presión
atmosférica como nivel de referencia y miden la diferencia entre la presión real o absoluta
y la presión atmosférica, llamándose a este valor presión manométrica; dichos aparatos
reciben el nombre de manómetros y funcionan según los mismos principios en que se
fundamentan los barómetros de mercurio y los aneroides. La presión manométrica se
expresa ya sea por encima, o bien por debajo de la presión atmosférica. Los aparatos que
sirven exclusivamente para medir presiones inferiores a la atmosférica, o negativas, se
llaman vacuómetros. También manómetros de vacío.

12
 8. Galgas

Este tipo de galgas están formadas por un mango de sujeción y dos elementos de
medida, donde una medida corresponde al valor máximo de la cota a medir, y se llama
«NO PASA», y la otra medida corresponde al valor mínimo de la cota a medir, y se llama
«PASA».

Suelen estar hechas de acero templado y rectificado, o de carburos, y tienen una gran
precisión de ejecución. Incluso se han llegado a hacer galgas cerámicas de circonia. Las
dimensiones, dureza y título de las galgas están estandarizados en la norma DIN 2275.

Las galgas que son calibres fijos no siempre indican su medición, y se pueden convertir
en simples réplicas de la pieza modelo. Esto abarata su coste, pero algunas solo sirven
para establecer un patrón con el que se compara la pieza para establecer su validez.

13
