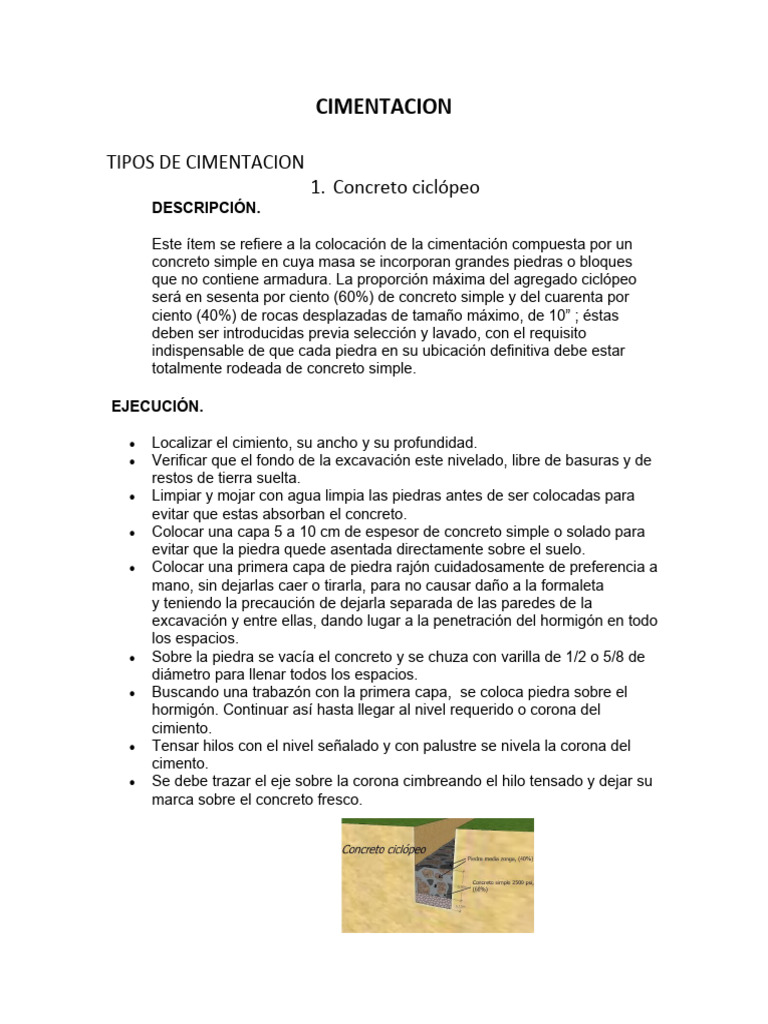

CIMENTACION

TIPOS DE CIMENTACION
1. Concreto ciclópeo
DESCRIPCIÓN.

Este ítem se refiere a la colocación de la cimentación compuesta por un

concreto simple en cuya masa se incorporan grandes piedras o bloques
que no contiene armadura. La proporción máxima del agregado ciclópeo
será en sesenta por ciento (60%) de concreto simple y del cuarenta por
ciento (40%) de rocas desplazadas de tamaño máximo, de 10” ; éstas
deben ser introducidas previa selección y lavado, con el requisito
indispensable de que cada piedra en su ubicación definitiva debe estar
totalmente rodeada de concreto simple.

EJECUCIÓN.

 Localizar el cimiento, su ancho y su profundidad.

 Verificar que el fondo de la excavación este nivelado, libre de basuras y de
restos de tierra suelta.
 Limpiar y mojar con agua limpia las piedras antes de ser colocadas para
evitar que estas absorban el concreto.
 Colocar una capa 5 a 10 cm de espesor de concreto simple o solado para
evitar que la piedra quede asentada directamente sobre el suelo.
 Colocar una primera capa de piedra rajón cuidadosamente de preferencia a
mano, sin dejarlas caer o tirarla, para no causar daño a la formaleta
y teniendo la precaución de dejarla separada de las paredes de la
excavación y entre ellas, dando lugar a la penetración del hormigón en todo
los espacios.
 Sobre la piedra se vacía el concreto y se chuza con varilla de 1/2 o 5/8 de
diámetro para llenar todos los espacios.
 Buscando una trabazón con la primera capa, se coloca piedra sobre el
hormigón. Continuar así hasta llegar al nivel requerido o corona del
cimiento.
 Tensar hilos con el nivel señalado y con palustre se nivela la corona del
cimento.
 Se debe trazar el eje sobre la corona cimbreando el hilo tensado y dejar su
marca sobre el concreto fresco.
TOLERANCIA PARA ACEPTACIÓN.

 Compactación máxima y nivelada.

 La piedra deberá colocarse cuidadosamente sin dejarla caer en la
mezcla de concreto simple.
 En estructuras con espesor menor de ochenta centímetros (80 cm) la
distancia libre entre piedras o entre piedras y superficies en la obra no será
menor de 10 cm.

EQUIPO.

 Pala.
 Carretilla.
 Palustre.
 Formaleta.

MATERIALES.

 Concreto 17,5 Mpa (Hecho en obra con arena de río y triturado de 3/4")
 Piedra media zonga.
 Agua

MEDIDA Y FORMA DE PAGO.

 La unidad de medida de pago será el número de metros cúbicos (M3) de

muro construidos de acuerdo con estas especificaciones, cantidad
verificada, revisada y aprobada por la interventoría, y su forma de pago
según los precios establecidos en el contrato. En este valor se incluye el
costo de equipo, herramienta, mano de obra y transporte.
2. ZAPATA AISLADA
Las zapatas aisladas son comúnmente utilizados para cimientos poco profundos con
el fin de transportar y extender cargas concentradas, causadas por ejemplo por
columnas o pilares. Las zapatas aisladas pueden ser de material reforzado o no
reforzado

Las zapatas aisladas sólo deben utilizarse cuando estemos seguros de que no se
producirán asentamientos variables en todo el edificio. Las zapatas aisladas no son
adecuadas para soportar cargas generalizadas. En este caso, se utilizan tanto bases
de zapata corrida (continua) o losa de cimentación.

Para todo tipo de zapata, el plano de apoyo de la misma debe quedar empotrado 10
cm. en el estrato del terreno.
La profundidad del plano de apoyo se fija basándose en el informe geotécnico, sin
alterar el comportamiento del terreno bajo el cimiento, a causa de las variaciones
del nivel freático o por posibles riesgos debidos a las heladas. Es conveniente llegar
a una profundidad mínima por debajo de la cota superficial de 50 u 80 cm. en
aquellas zonas afectadas por estas variables.
En el caso que el edificio tenga una junta estructural con soporte duplicado (dos
pilares), se efectúa una sola zapata para los dos soportes.
Conviene utilizar hormigón de consistencia plástica, con áridos de tamaño alrededor
de 40 mm.
En la ejecución, y antes de echar el hormigón, disponer en el fondo una capa de
hormigón pobre de aproximadamente 5 cm de espesor, antes de colocar las
armaduras.
 3.PILAS O PILOTES
Estructuras siempre firmes
Asegurar su construcción para contribuir al éxito de sus proyectos es nuestro
compromiso. Contamos con equipos modernos y de gran eficiencia, con la capacidad de
perforar pilas desde 20 hasta 350 cm de diámetro y profundidades de hasta 30 m.
Menor tiempo de ejecución que genera ahorros
·Estabilización de suelos
Brinda mayor resistencia a las edificaciones ante la flexión
·Ideal para las construcciones verticales
Variedad de diámetros y profundidades
·Rapidez de construcción
·Logre mayor rendimiento en su inversión

Las pilas y los pilotes son aplicados en cimentaciones profundas que transmiten todas las
cargas al suelo, los cuales pueden tener diferentes tipos de carga. Ante esto, resulta
necesario considerar las condiciones del terreno y las cualidades estáticas y sísmicas.

Para ello se utilizan distintas técnicas de construcción de acuerdo con los requerimientos
del suelo que pueden ser cohesivos (es decir, mantenerse firmes luego de un corte en una
excavación). También los hay no cohesivos (los que se desplazan, desmoronan o cambian
de consistencia bajo diferentes condiciones ambientales).

Dentro de estas técnicas se encuentran las pilas y los pilotes de cimentación que utilizan
distintos métodos conforme a las condiciones del terreno y el diseño.

4.LOSA DE CIMENTACION
Las losas de cimentación se utilizan cuando la carga del edificio es tan alta, que las zapatas
aisladas y zapatas corridas no podrían soportar el peso o su empleo sería ineficaz. Además,
la losa de cimentacion ayuda a reducir los asentamientos variables causados por la
construcción en suelos no homogéneos o distribución de carga irregular en la zapata.
En construcción existen muchos tipos de cimentaciones, las cuales ya hemos tratado en artículos pasados
(Insertar artículo de las 5 más usadas), en esta oportunidad hablaremos de la losa de cimentación, un tipo
de cimentación poco profunda que se asemeja a una placa que cubre toda la zona de construcción. Estas
son losas de hormigón armado en contacto directo con el suelo que reciben las cargas de los pilares y
muros de la superestructura y descargan sobre una gran superficie de suelo

¿Cuál es el principio de funcionamiento de la losa de cimentación?

El peso total de la estructura y el peso propio de la losa se calculan y se dividen
por el área total de la base que cubre para calcular el estrés o esfuerzos en el
suelo.

Como en el caso de los cimientos de la losa, el área de contacto del cimiento con
el suelo es mucho mayor que cualquier otro tipo de cimiento, por lo que la carga
se distribuye en un área más grande y, por lo tanto, la tensión en el suelo es
menor y la posibilidad de falla por corte del suelo es menor.

Otras situaciones en las cuales la losa de cimentación podría resultar de gran ayuda son:

 La construcción posee una superficie pequeña en relación con el volumen (rascacielos,

depósitos, silos).
 La base de cimientos calculada resulta tal que la transmisión de carga a 45º representa una
profundidad excesiva.
 El terreno tiene estratificación desigual y son previsibles asientos irregulares
 El terreno de asiento es flojo y de gran espesor y los pilotes a colocar serían exageradamente
largos.
Losas planas: Corresponde a una losa de hormigón plana de espesor uniforme en toda el área.
Con refuerzo bajo las columnas: Este tipo proporciona resistencia suficiente para cargas de columna
relativamente grandes.
Bidireccional y plana: Es una losa con bandas engrosadas provistas a lo largo de las líneas de columna
en ambas direcciones.
Con pedestales: Representa una losa en la que se adicionan pedestales debajo de cada columna.
Celular: Representa una estructura de rejilla bidireccional hecha de construcción celular y de
construcción de acero estructural en intersección.
Muros de basamento con marco rígido: Losas de espesor constante Tiene la ventaja de su gran
sencillez de ejecución.
Losas con capiteles: Se utilizan para aumentar el espesor bajo los pilares y mejorar la resistencia a
flexión y cortante.
Losas nervadas: Con nervios principales bajos los pilares y otros segundarios los nervios pueden ser
superiores o inferiores, en el caso de nervios superiores el encofrado es más complicado, y suele ser
necesario el empleo de un relleno de aglomerado ligero y un solado independiente para dejar plana la
superficie superior.
Losas flotantes: Cuando es necesario construir estructuras muy sensibles a asentamientos en terrenos
pobres puede recurrirse a fundaciones de loza flotante. La fundación debe hacerse de dimensiones tales
que el peso del volumen de tierra removida sea similar a la carga producto del peso de la estructura.

5.MIXTA
as cimentaciones combinadas Se usa cuando las dimensiones de las zapatas de las columnas
exteriores están condicionadas por los límites de propiedad generándose excentricidades en la
zapatas. La presión del suelo no es uniforme. Se usa para unir la columna exterior con la interior
adyacente y así reducir dicha excentricidad, logrando que la reacción del suelo sea uniforme.

Las zapatas combinadas o colindantes, son empleadas como base de dos o más columnas
cercanas. Su objetivo es evitar excéntricas cargas en la última zapata. En estas zapatas las
columnas no se ubican en su centro sino de forma excéntrica, lo cual ocurre con frecuencia
en las columnas perimetrales.

Las zapatas combinadas suelen combinarse con vigas de atado, para equilibrar cargas,
evitando que la cimentación se vuelque o se gire.
