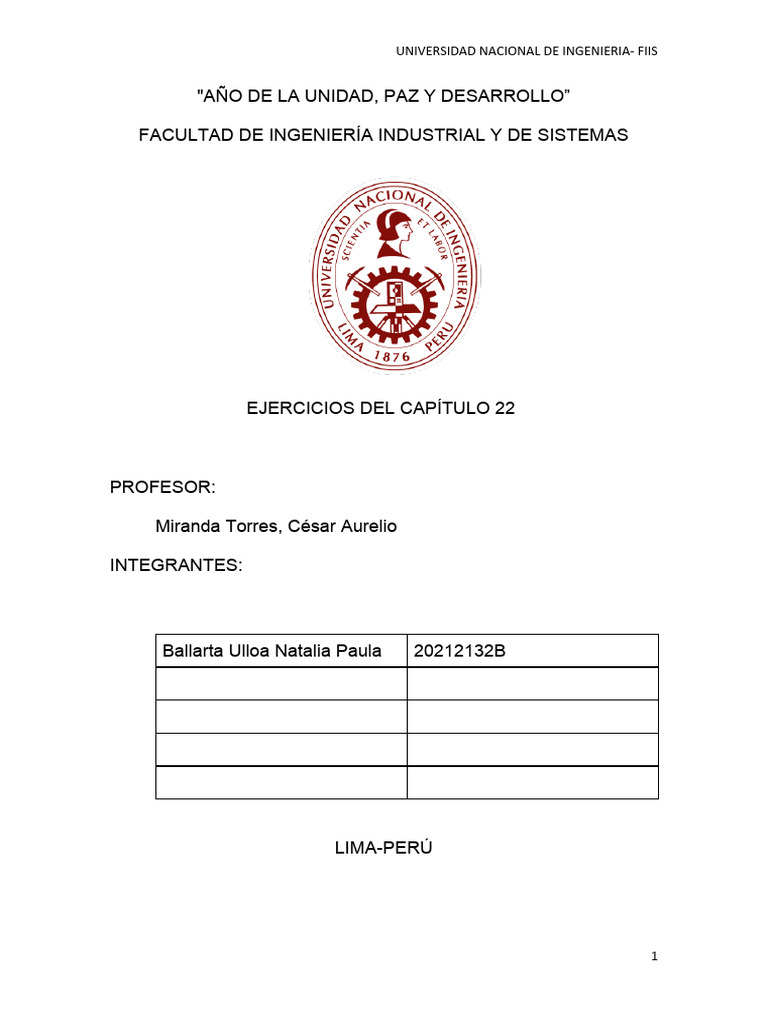

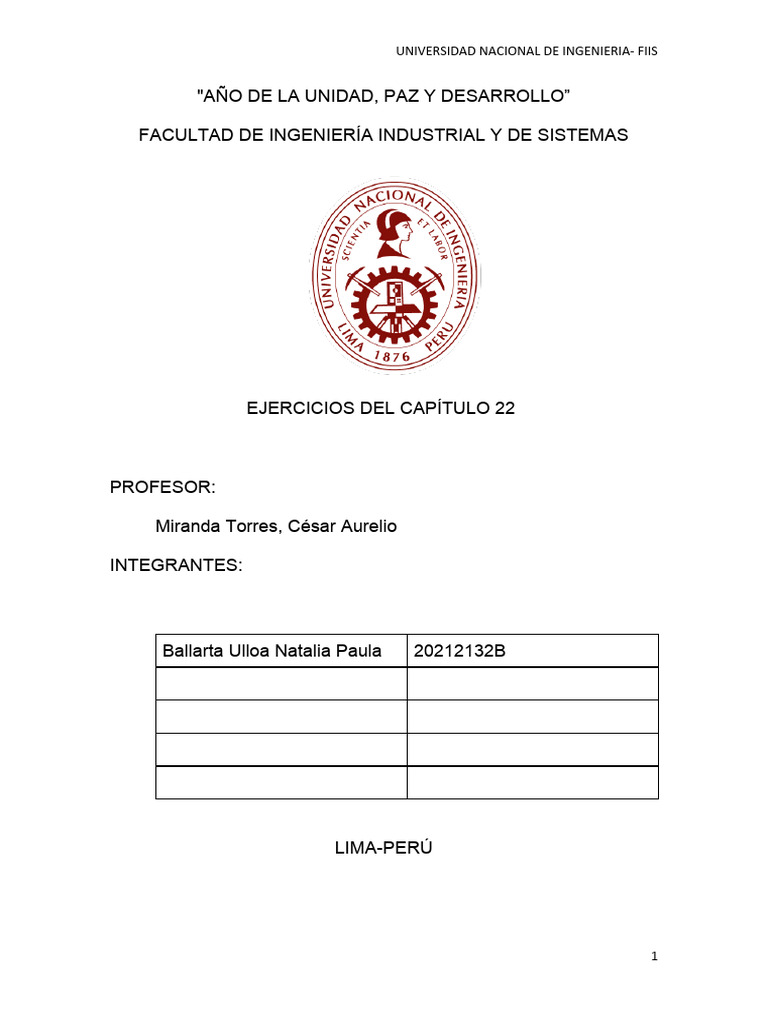

UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

"AÑO DE LA UNIDAD, PAZ Y DESARROLLO”

FACULTAD DE INGENIERÍA INDUSTRIAL Y DE SISTEMAS

EJERCICIOS DEL CAPÍTULO 22

PROFESOR:

Miranda Torres, César Aurelio

INTEGRANTES:

Ballarta Ulloa Natalia Paula 20212132B

LIMA-PERÚ

1
 UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

1.INDICE

MARCO TEÓRICO 3

PARTE EXPERIMENTAL

MATERIALES Y EQUIPOS 6

PROCEDIMIENTO 8

CÁLCULOS Y RESULTADOS 10

CONCLUSIONES 16

BIBLIOGRAFÍA 17

2. MARCO TEORICO

2
 UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

Voltaje o diferencia de potencial

El voltaje, tensión o diferencia de potencial es la presión que ejerce una

fuente de suministro de energía eléctrica o fuerza electromotriz (FEM)
sobre las cargas eléctricas o electrones en un circuito eléctrico cerrado,
para que se establezca el flujo de una corriente eléctrica.

A mayor diferencia de potencial o presión que ejerza una fuente de FEM

sobre las cargas eléctricas o electrones contenidos en un conductor,
mayor será el voltaje o tensión existente en el circuito al que
corresponda ese conductor.

La diferencia de potencial entre dos puntos de una fuente de FEM se

manifiesta como la acumulación de< cargas eléctricas negativas (iones
negativos o aniones), con exceso de electrones en el polo negativo (–)<
y la acumulación de cargas eléctricas positivas (iones positivos o
cationes), con defecto de electrones< en el polo positivo (+) de la propia
fuente de FEM.

Corriente eléctrica

Lo que conocemos como corriente eléctrica no es otra cosa que la circulación

de cargas o electrones a través de un circuito eléctrico cerrado, que se mueven
siempre del polo negativo al polo positivo de la fuente de suministro de fuerza
electromotriz (FEM)

Quizás hayamos oído hablar o leído en algún texto que el sentido convencional
de circulación de la corriente eléctrica por un circuito es a la inversa, o sea, del
polo positivo al negativo de la fuente de FEM. Ese planteamiento tiene su
origen en razones históricas y no a cuestiones de la física y se debió a que en
la época en que se formuló la teoría que trataba de explicar cómo fluía la
corriente eléctrica por los metales, los físicos desconocían la existencia de los
electrones o cargas negativas.

Al descubrirse los electrones como parte integrante de los átomos y principal

componente de las cargas eléctricas, se descubrió también que las cargas
eléctricas que proporciona una fuente de FEM (Fuerza Electromotriz), se
3
 UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

mueven del signo negativo (–) hacia el positivo (+), de acuerdo con la ley física
de que "cargas distintas se atraen y cargas iguales se rechazan". Debido al
desconocimiento en aquellos momentos de la existencia de los electrones, la
comunidad científica acordó que, convencionalmente, la corriente eléctrica se
movía del polo positivo al negativo, de la misma forma que hubieran podido
acordar lo contrario, como realmente ocurre. No obstante, en la práctica, ese
“error histórico” no influye para nada en lo que al estudio de la corriente
eléctrica se refiere.

La corriente continua (CC) es aquella que fluye a lo largo de un circuito

eléctrico siempre en el mismo sentido. La mayoría de los dispositivos
electrónicos que empleamos en nuestro día a día (ordenadores, tablets,
teléfonos móviles, etc. hacen uso de este tipo de sistema.

Mientras tanto, la corriente alterna (CA) cambia su sentido de circulación un

determinado número de veces por segundo (en España, 50 veces). La mayoría
de los motores eléctricos (grandes consumidores de electricidad a nivel
mundial) utilizan corriente alterna.

Ley de Ohm

La Ley de Ohm, postulada por el físico y matemático alemán Georg Simon

Ohm, es una de las leyes fundamentales de la electrodinámica, estrechamente
vinculada a los valores de las unidades básicas presentes en cualquier circuito
eléctrico como son: El potencial, la intensidad de corriente y la resistencia.

Debido a la existencia de materiales que dificultan más que otros el paso de la

corriente eléctrica a través de los mismos, cuando el valor de su resistencia
varía, el valor de la intensidad de corriente en ampere también varía de forma
inversamente proporcional. Es decir, a medida que la resistencia aumenta la
corriente disminuye y, viceversa, cuando la resistencia al paso de la corriente
disminuye la corriente aumenta, siempre que para ambos casos el valor de la
tensión o voltaje se mantenga constante.

4
 UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

Por otro lado, y de acuerdo con la propia Ley, el valor de la tensión o voltaje es
directamente proporcional a la intensidad de la corriente; por tanto, si el voltaje
aumenta o disminuye, el amperaje de la corriente que circula por el circuito
aumentará o disminuirá en la misma proporción, siempre y cuando el valor de
la resistencia conectada al circuito se mantenga constante.

Esta relación es I=V/R

Resistencia eléctrica.

Resistencia eléctrica es toda oposición que encuentra la corriente a su paso

por un circuito eléctrico cerrado, atenuando o frenando el libre flujo de
circulación de las cargas eléctricas o electrones. Cualquier dispositivo o
consumidor conectado a un circuito eléctrico representa en sí una carga,
resistencia u obstáculo para la circulación de la corriente eléctrica.

Normalmente los electrones tratan de circular por el circuito eléctrico de una

forma más o menos organizada, de acuerdo con la resistencia que encuentren
a su paso. Mientras menor sea esa resistencia, mayor será el orden existente
en el micromundo de los electrones; pero cuando la resistencia es elevada,
comienzan a chocar unos con otros y a liberar energía en forma de calor. Esa
situación hace que siempre se eleve algo la temperatura del conductor y que,
además, adquiera valores más altos en el punto donde los electrones
encuentren una mayor resistencia a su paso.

5
 UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

3. MATERIALES Y EQUIPOS

OSCILOSCOPIO

Servirá para saber el voltaje pico a pico y el periodo de la onda.

FUENTE DE PODER

Se utiliza para el suministro de corriente eléctrica.

VOLTÍMETRO

Se utilizará para medir la diferencia de potencial.

6
 UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

AMPERÍMETRO

Sirve para hallar la intensidad de corriente eléctrica.

TRANSFORMADOR DE CORRIENTE

Sirve para brindar corriente alterna.

RESISTENCIAS

Pueden ser de carbono o diodo.

CABLES

Nos servirá para poder crear nuestro circuito.

7
 UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

4. PROCEDIMIENTO

Primera parte:
1) Se identificó todos los elementos de la caja de cinco elementos.
2) Para la primera experiencia montar el siguiente circuito (con la lámpara E1).

3) En el circuito montado gire el cursor del reóstato afín de que la tensión sea
nula.
4) Varíe el cursor del reóstato para medir la intensidad de corriente que circula
por el filamento del foco cuando la diferencia de potencial es de un voltio.
5) Mida el valor de la corriente cuando la diferencia de potencial es 2, 3, 4, 5, y
6v.
6) Repetir los pasos 3, 4 y 5 para la resistencia de carbón (E2). Y (E3).

Segunda parte:
7) usamos el transformador 220/6V para ensamblar el circuito de la figura. En
este caso R es la resistencia conocida de 1 W. colocamos el control 21 del

8
 UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

osciloscopio CHA para observar la dependencia respecto del tiempo del voltaje
a través del filamento del foco.

8) usamos el osciloscopio en el modo XY. El control 23 de estar en posición

“hacia afuera”. Observara la dependencia I vs V para el filamento del foco.
9) Montamos el circuito de la figura para estudiar las características de la
resistencia de carbón. En este circuito R es el elemento E2.

10) Armamos el equipo de la figura para estudiar las curvas características en

el diodo de unión (E3)

9
 UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

5. CÁLCULOS Y RESULTADOS

a)Graficar I vs V con los valores obtenidos para cada elemento

Resistencia del foco

Voltaje(V) Corriente(A)

1 0.106

1.5 0.135

2 0.156

2.5 0.172

3 0.190

3.5 0.209

10
 UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

Corriente vs voltaje para el foco

0.25

0.2 f(x) = 0.0397714285714286 x + 0.071847619047619

Corriente(A)

0.15

0.1

0.05

0
0.5 1 1.5 2 2.5 3 3.5 4

Voltaje(V)

Resistencia de carbón

Voltaje(V) Corriente(A)

1 0.01

2 0.02

3 0.031

4 0.04

5 0.052

6 0.063

11
 UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

Corriente vs voltaje para la resistencia de carbón

0.07

0.06 f(x) = 0.0105714285714286 x − 0.00100000000000001

0.05
Corriente(A)

0.04

0.03

0.02

0.01

0
0 1 2 3 4 5 6 7

Voltaje(V)

Diodo

Corriente(A) Voltaje(V)

0.1 0.70

0.2 0.75

0.3 0.79

0.4 0.80

0.5 0.81

0.6 0.80

0.7 0.82

0.8 0.84

0.9 0.85

1.0 0.86

12
 UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

Corriente vs voltaje para el diódo

1.2

1
f(x) = 6.03263779793047 x^11.6466760974144
0.8
Corriente(A)

0.6

0.4

0.2

0
0.68 0.7 0.72 0.74 0.76 0.78 0.8 0.82 0.84 0.86 0.88

Voltaje(V)

b)¿En cuál de los elementos se cumple la ley de Ohm y en cuales no?

Según la experiencia realizada y los datos obtenidos, los materiales que

cumplen aproximadamente la ley de Ohm, es la resistencia de carbón y del
foco, para la cual la gráfica I vs V es una recta cuya pendiente vendría a ser la
resistencia del material.

c)Para una diferencia de 0.8v halle las resistencias de cada uno de los
elementos.

Para el foco

I(V) = 0.0398xV + 0.0718

I(0.8) = 0.0398x(0.8) + 0.0718
I(0.8) = 010364 A
R = V/I = 7.7190 Ω

Para la resistencia de carbón

I(V) = 0.02V
I(0.8) =0.0106x(0.8)
I(0.8) = 0.00848A
R = V/I = 94.33962 Ω

13
 UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

Para diodo

I(V) = 6.0326
I(0.8) = 6.0326(
I(0.8) = 0.44853 A
R = V/I = 1.7835 Ω

d)En los casos en que la curva I vs V obtenida en el osciloscopio sea una

recta determine la pendiente de la recta y por lo tanto la resistencia del
elemento. Compare con los valores obtenidos manualmente usando
voltímetro y amperímetro.

Se observa experimentalmente en el osciloscopio la gráfica I vs V el cual nos

arroja una curva con tendencia lineal en el caso de la resistencia de carbón
debido a que es un material óhmico y por lo tanto no depende de la corriente
eléctrica ni de la diferencia de potencial.
La grafica realizada I vs V nos arroja la resistencia del material mediante su
pendiente estos datos se establecieron manualmente mediante el voltímetro.

Corriente vs voltaje para el foco

0.25

0.2 f(x) = 0.0397714285714286 x + 0.071847619047619

Corriente(A)

0.15

0.1

0.05

0
0.5 1 1.5 2 2.5 3 3.5 4

Voltaje(V)

Grafica I vs V para los datos tomados manualmente

Pendiente: 0.0398

14
 UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

e) En el caso del diodo se puede decir que hay un voltaje critico a partir
del cual comienza a conducir. ¿Cuál es el valor?

Cuando la corriente alterna entra sin un circuito adicional al osciloscopio este

se muestra de la siguiente manera:

Cuando a la entrada de la corriente al osciloscopio se coloca un diodo

rectificador este justamente como dice su nombre rectifica la corriente y solo
deja pasar en un sentido (este es el principio de la conversión de corriente
alterna a continua)

Dependencia pedida acerca del diodo-corriente.

Para nuestro caso el voltaje critico a partir del cual comienza a conducir
corriente es 0.6v

15
 UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

6. CONCLUSIONES
Según los materiales con los cuales trabajamos en el laboratorio se concluyó:

-El diodo no es un material óhmico ya que las gráficas muestran curvas no

lineales.

Además, la resistencia del diodo cambia en cada punto diferente de la curva,

esto es, mientras más inclinada sea la curva menor será la resistencia. La
grafica también nos dice que, con mínima necesidad de tensión, circula gran
cantidad de corriente.

-El carbón y el foco es un material óhmico y la curva que muestra es lineal.

-El diodo puede soportar una intensidad máxima de 0.9 A a 0.825 V, la

potencia que disipa el diodo en forma de calor es P MAX = 0.74W. Si el diodo
llegara a conducir una corriente mayor a 0.9 A, el diodo se fundiría por el efecto
Joule.

-Se puede afirmar que las resistencias de 100 y 47 ohm son materiales
óhmicos además estos presentan una gráfica que es ajustable a una recta,
cuya pendiente, representa el valor de la resistencia equivalente

Por lo que se concluye que aquel conductor que sea óhmico guarda la relación
R=V/I, mientras que aquellos conductores no óhmicos se alejan de la linealidad
por lo que su resistencia es variable y no puede ser calculada directamente de
una gráfica como en el caso de los conductores óhmicos.

También:

-Si el dispositivo mide voltaje y no pasa corriente entonces se debe invertir la

polaridad.

-Dependiendo de la forma en que se conecta una resistencia variable, esta se

puede usar como potenciómetro o reóstato.

-El diodo rectifica la corriente y solo permite su paso en un solo sentido.

16
 UNIVERSIDAD NACIONAL DE INGENIERIA- FIIS

7.Bibliografía

✔ http://www.asifunciona.com/electrotecnia/ke_corriente_electrica/
ke_corriente_electrica_1.htm
✔ http://www.asifunciona.com/electrotecnia/ke_ley_ohm/ke_ley_ohm_1.htm
✔ http://www.asifunciona.com/electrotecnia/ke_resistencia/
ke_resistencia_1.htm
✔ http://www.sectorelectricidad.com/15650/corriente-alterna-vs-corriente-
continua/
✔ https://www.edu.xunta.es/espazoAbalar/sites/espazoAbalar/files/datos/
1464947843/contido/12_la_corriente_elctrica.html

17
