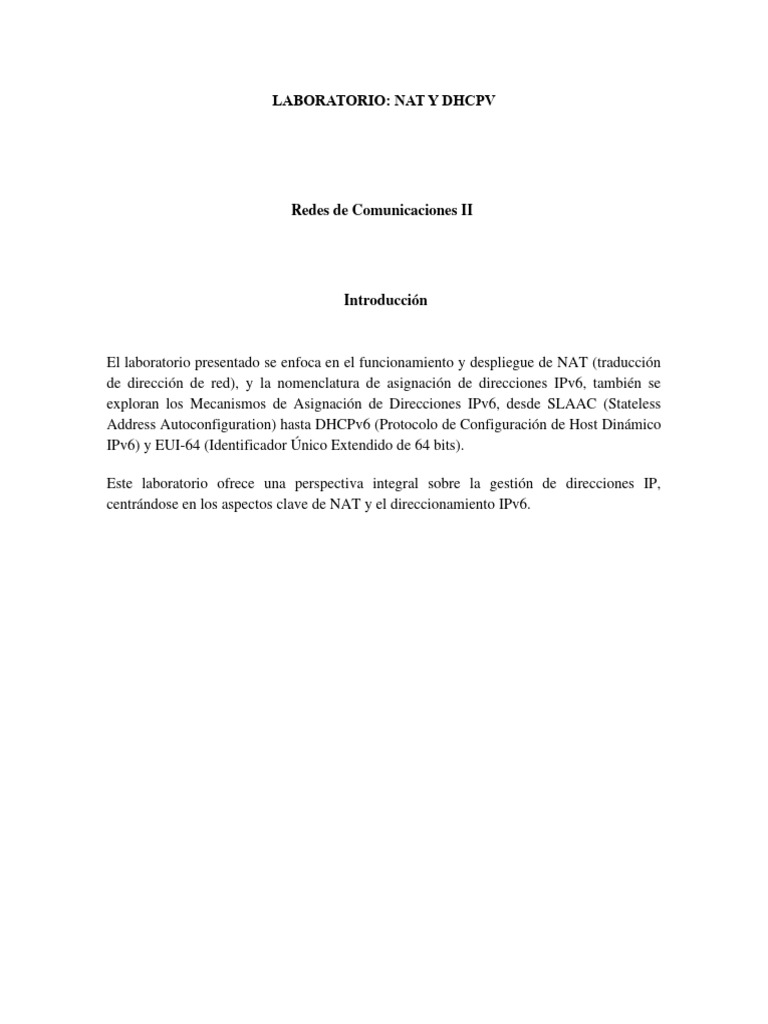

LABORATORIO: NAT Y DHCPV

Redes de Comunicaciones II

Introducción

El laboratorio presentado se enfoca en el funcionamiento y despliegue de NAT (traducción

de dirección de red), y la nomenclatura de asignación de direcciones IPv6, también se
exploran los Mecanismos de Asignación de Direcciones IPv6, desde SLAAC (Stateless
Address Autoconfiguration) hasta DHCPv6 (Protocolo de Configuración de Host Dinámico
IPv6) y EUI-64 (Identificador Único Extendido de 64 bits).

Este laboratorio ofrece una perspectiva integral sobre la gestión de direcciones IP,
centrándose en los aspectos clave de NAT y el direccionamiento IPv6.
PARTE I – Parte Práctica Configuración NAT-IPv6

Para este laboratorio se presentaba una topología ya fabricada, sobre la cual se tendría que
configurar los dispositivos de esta, la topología es la siguiente:

Bajo esta topología se realizaron las configuraciones de direcciones IPv4 e IPv6,

configuraciones NAT estático y dinámico sobre las capas de IPv4 y configuraciones
DHCPv6, SLAAC y EUI-64 sobre IPv6, así como las configuraciones básicas como los
hostname de los dispositivos y configuraciones de líneas VTY y línea Consola, la contraseña
para cada dispositivo es: redes.

La configuración del Router central bajo IPv4 es la siguiente:

Adicionalmente, acá esta configurado el NAT de manera estática:

Para la configuración del Router macarena se tiene la siguiente configuración:

Aquí se configura la NAT de manera dinámica:

Para dar por terminada la parte NAT con IPv4 se tienen los mensajes entre pcs de la misma
subred y entre pc a servidores fuera de la subred:

Ahora para la parte IPv6 con el Router Ingeniería se configuro de la siguiente manera:

Cabe aclarar que este Router funciona como servidor DHCPv6 que contiene el pool de
sistemas, uno de los computadores que utilizan este pool para obtener su dirección IP se
muestra a continuación:
Ahora, para la configuración del Router Laboratorio se tiene lo siguiente:

Este Router funciona bajo EUI – 64 para proveer las Direcciones IP de los equipos bajo su
red, una de las configuraciones de pc es la siguiente:

Finalmente, el Router Artes, que funciona bajo SLAAC para dar las direcciones IP:
Y por ultimo los mensajes entre equipos en una misma red local IPv6:

Adjunto al documento se encuentra la topología totalmente configurada.

PARTE II – Tipos de Direcciones IPv6

• De acuerdo con la siguiente tabla identifique el tipo de dirección:

Dirección IPv6 Respuesta

2001:0DB8:2:ACAD::55FE:8967:10B2 Unicast.
::1 Loopback.
FC00:33:B:1::4CD:E423:FA76 Local única.
2033:8DB:3:3:11:3DA3:9A25:FE21 Unicast global.
FE80::0132:01CC:B165 Link local.
FF00:: Dirección multicast.
FF00::7DB:2243:31A2:C67 Dirección multicast.
FF02::2 Dirección multicast.

• Abra la ventana de comandos del PC y digite el comando “route print”. De los datos
generados identifique:

Tipo de Dirección Dirección

Loopback IPv4 127.0.0.1
Loopback IPv6 ::1/128
Link local IPv4 127.255.255.255
Link local IPv6 fe80::/64
Dir. privada IPv4 192.168.80.11
 Dir. privada IPv6 (unicast local) fe80::78e:b0e9:3416:6184/128
Broadcast IPv4 192.168.80.255
Multicast IPv6 ff00::/8

• Escriba las siguientes direcciones en su forma comprimida o extendida y diga qué

tipo de dirección es:
Dirección Tipo de dirección
2002:C00E:0200:0003:EB04:CE44:A208
Unicast Global.
2002:C00E:200:3:EB04:CE44:A208
FE80:0000:0000:0004:0000:BB60:007C:0274
Link local.
FE80::4:0:BB60:7C:274
FE80::4270:D7B3:EC3D:B884
Link local.
FE80:0000:0000:0000:4270:D7B3:EC3D:B884
FF00::
Dirección multicast.
FF00:0000:0000:0000:0000:0000:0000:0000
2001:0040:0002:ACAD:0000:0E33:C210:BF32
Unicast Global.
2001:40:2:ACAD::E33:C210:BF32

• De acuerdo con lo anterior, para la siguiente dirección,

2000:2222:BBBB::A550:358A:BBA5:E166/64 determine:
ID de la interfaz 358A:BBA5:E166
Número de subred 2000:2222:BBBB:0000:0000:0000:0000:0000
Número de ISP BB
Número de ISP en binario 10111011
Número de registro B
Número de registro en binario 1011
Número global IANA 200
Prefijo de enrutamiento global /12

Análisis y Conclusiones
Durante la realización de esta práctica de laboratorio, se llevaron a cabo una serie de tareas
fundamentales relacionadas con la configuración de direcciones IPv4 e IPv6, NAT en ambos
entornos, y la asignación de direcciones IPv6 utilizando diferentes mecanismos, como
DHCPv6, SLAAC y EUI-64. Se logró la configuración exitosa de direcciones IPv4 e IPv6
en los dispositivos de red y hosts, algo esencial para permitir la comunicación tanto en redes
IPv4 como IPv6.
Se implementaron ambos tipos de NAT estático y dinámico, lo que permitió la traducción de
direcciones privadas a una dirección pública en el caso de NAT estático y la asignación
dinámica de direcciones públicas en NAT dinámico. Además se llevó a cabo con éxito la
asignación de direcciones IPv6 utilizando tanto DHCPv6, SLAAC y EUI - 64, lo que
permitió una administración centralizada y automatizada de las direcciones IPv6.
La realización de esta práctica de laboratorio proporcionó una comprensión práctica y
profunda de varios aspectos esenciales de la configuración de direcciones IPv4 e IPv6, NAT
y los mecanismos de asignación de direcciones IPv6, algo fundamental para garantizar la
conectividad en una red heterogénea que utiliza ambos protocolos.

Bibliografía
Todo sobre Packet Tracer. (2018). Equipos Cisco. Recuperado de:
https://todopacketracer.wordpress.com/category/redes/teoria/. Accedido el 26/08/2023.

Cisco. (2022). Notas Técnicas. Recuperado de:

https://www.cisco.com/c/es_mx/support/index.html. Accedido el 26/08/2023.
