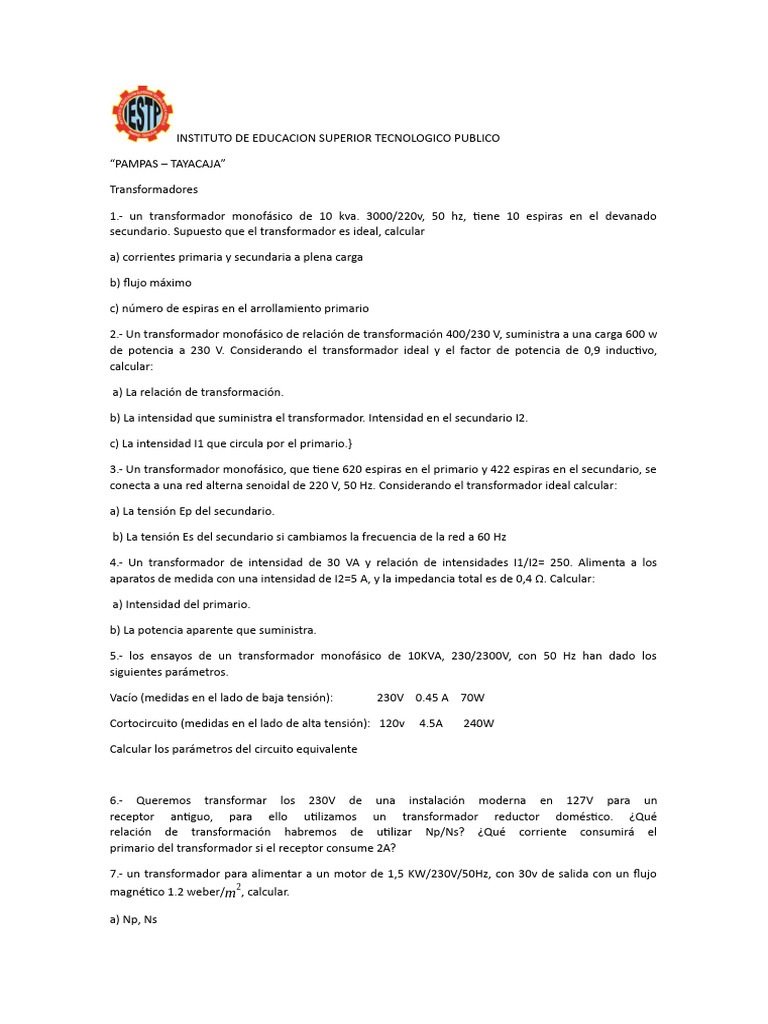

INSTITUTO DE EDUCACION SUPERIOR TECNOLOGICO PUBLICO

“PAMPAS – TAYACAJA”

Transformadores

1.- un transformador monofásico de 10 kva. 3000/220v, 50 hz, tiene 10 espiras en el devanado

secundario. Supuesto que el transformador es ideal, calcular

a) corrientes primaria y secundaria a plena carga

b) flujo máximo

c) número de espiras en el arrollamiento primario

2.- Un transformador monofásico de relación de transformación 400/230 V, suministra a una carga 600 w
de potencia a 230 V. Considerando el transformador ideal y el factor de potencia de 0,9 inductivo,
calcular:

a) La relación de transformación.

b) La intensidad que suministra el transformador. Intensidad en el secundario I2.

c) La intensidad I1 que circula por el primario.}

3.- Un transformador monofásico, que tiene 620 espiras en el primario y 422 espiras en el secundario, se
conecta a una red alterna senoidal de 220 V, 50 Hz. Considerando el transformador ideal calcular:

a) La tensión Ep del secundario.

b) La tensión Es del secundario si cambiamos la frecuencia de la red a 60 Hz

4.- Un transformador de intensidad de 30 VA y relación de intensidades I1/I2= 250. Alimenta a los

aparatos de medida con una intensidad de I2=5 A, y la impedancia total es de 0,4 Ω. Calcular:

a) Intensidad del primario.

b) La potencia aparente que suministra.

5.- los ensayos de un transformador monofásico de 10KVA, 230/2300V, con 50 Hz han dado los
siguientes parámetros.

Vacío (medidas en el lado de baja tensión): 230V 0.45 A 70W

Cortocircuito (medidas en el lado de alta tensión): 120v 4.5A 240W

Calcular los parámetros del circuito equivalente

6.- Queremos transformar los 230V de una instalación moderna en 127V para un
receptor antiguo, para ello utilizamos un transformador reductor doméstico. ¿Qué
relación de transformación habremos de utilizar Np/Ns? ¿Qué corriente consumirá el
primario del transformador si el receptor consume 2A?

7.- un transformador para alimentar a un motor de 1,5 KW/230V/50Hz, con 30v de salida con un flujo
magnético 1.2 weber/m 2, calcular.

a) Np, Ns
b) Ip,Is

8.- A un transformador de valores nominales 220V/660V/4KVA, conectamos el

a una frecuencia de 50c.p.s, en estas condiciones hallar lo necesario para su funcionamiento.

9.- Se utiliza un transformador de tensión de 50KVA, 22000/110 V, conectado por el primario a una línea
de alta tensión. Se pide obtener lo siguiente.

a) corrientes Ip, Is.

b) Potencia aparente suministrada.

c) flujo magnético si Np = 4500

10.- un transformador 220/230V con50hz de frecuencia con 100mA de entrada, con 56cm de sección, en
estas condiciones de uso calcular lo siguiente. Np = 100

a) el flujo magnético

b) número de espiras

c) tensión en el secundario si cambiamos la frecuencia a 60hz

11-. Sea un transformador monofásico ideal, el bobinado primario tiene

35 espiras y el secundario 78 espiras. ¿Qué relación de transformación tiene
el transformador? ¿Es un transformador elevador o reductor? ¿Si le aplicamos 230V de
ca al primario, qué tensión aparece en el secundario? ¿Y si el secundario está
consumiendo 0,75A, que corriente circula por el primario?

12.- Se ha ensayado un transformador monofásico de 500 kVA, 15000/3000 V y 50 Hz, obteniéndose los
siguientes resultados:

Vacío: 15000 V 1,67 A 4000 W

Cortocircuito: 126 V 140 A 7056 W

Obtener los parámetros del circuito equivalente del transformador
