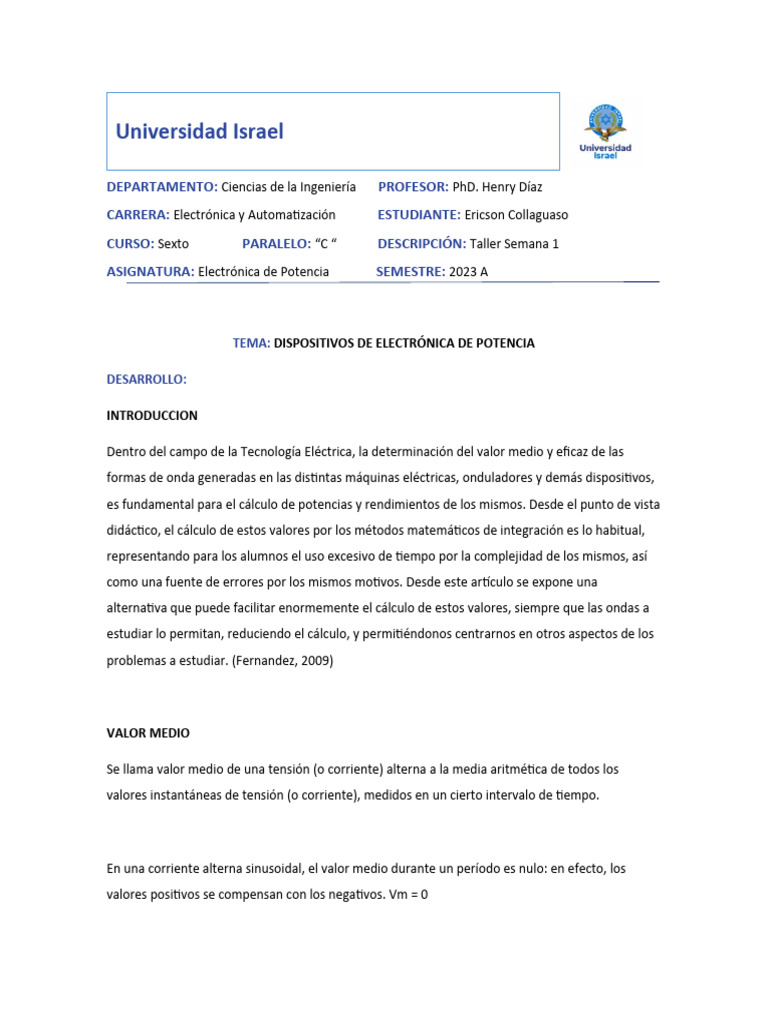

Universidad Israel

DEPARTAMENTO: Ciencias de la Ingeniería PROFESOR: PhD. Henry Díaz

CARRERA: Electrónica y Automatización ESTUDIANTE: Ericson Collaguaso
CURSO: Sexto PARALELO: “C “ DESCRIPCIÓN: Taller Semana 1
ASIGNATURA: Electrónica de Potencia SEMESTRE: 2023 A

TEMA: DISPOSITIVOS DE ELECTRÓNICA DE POTENCIA

DESARROLLO:

INTRODUCCION

Dentro del campo de la Tecnología Eléctrica, la determinación del valor medio y eficaz de las
formas de onda generadas en las distintas máquinas eléctricas, onduladores y demás dispositivos,
es fundamental para el cálculo de potencias y rendimientos de los mismos. Desde el punto de vista
didáctico, el cálculo de estos valores por los métodos matemáticos de integración es lo habitual,
representando para los alumnos el uso excesivo de tiempo por la complejidad de los mismos, así
como una fuente de errores por los mismos motivos. Desde este artículo se expone una
alternativa que puede facilitar enormemente el cálculo de estos valores, siempre que las ondas a
estudiar lo permitan, reduciendo el cálculo, y permitiéndonos centrarnos en otros aspectos de los
problemas a estudiar. (Fernandez, 2009)

VALOR MEDIO

Se llama valor medio de una tensión (o corriente) alterna a la media aritmética de todos los
valores instantáneas de tensión (o corriente), medidos en un cierto intervalo de tiempo.

En una corriente alterna sinusoidal, el valor medio durante un período es nulo: en efecto, los
valores positivos se compensan con los negativos. Vm = 0
En cambio, durante medio periodo, el valor medio es:

Siendo V0 el valor máximo.

VALOR EFICAZ

Se llama valor eficaz de una corriente alterna, al valor que tendría una corriente continua que
produjera la misma potencia que dicha corriente alterna, al aplicarla sobre una misma resistencia.

Es decir, se conoce el valor máximo de una corriente alterna (I0).

Se aplica ésta sobre una cierta resistencia y se mide la potencia producida sobre ella.
A continuación, se busca un valor de corriente continua que produzca la misma potencia sobre esa
misma resistencia. A este último valor, se le llama valor eficaz de la primera corriente (la alterna).

Para una señal sinusoidal, el valor eficaz de la tensión es:

Y del mismo modo para la corriente:

La potencia eficaz resultará ser:

Es decir que es la mitad de la potencia máxima (o potencia de pico).

La tensión o la potencia eficaz, se nombran muchas veces por las letras RMS.
O sea, el decir 10 VRMS ó 15 WRMS significarán 10 voltios eficaces o 15 vatios eficaces,
respectivamente. (ELECTRONICA, 2016)
VALOR PICO

Si se tiene un voltaje RMS y se desea encontrar el valor pico de voltaje se utiliza la siguiente
fórmula: VPico = VRMS/0.707

Ejemplo: Encontrar el voltaje pico de 120 VRMS.

VPico= 120/0.707 = 169.7 Voltios Pico

TABLA DE CONVERSIONES ENTRE VALORES RMS, PICO Y PROMEDIO

Notas:

 El valor pico-pico es 2 x Valor pico

 Valor RMS = Valor eficaz = Valor efectivo (ELECTRONICA U. , 2015)

CONCLUSIONES

En conclusión, el cálculo del valor eficaz de una forma de onda, de la cual se conoce su centroide,
es sumamente más simple que el cálculo tradicional por integración, siendo necesarias menos
operaciones y por consiguiente con menor posibilidad de error. Si las formas de onda complejas se
pueden descomponer en otras más simples, el cálculo se reduce al utilizar una tabla que nos
defina los centroides de las figuras simples más utilizadas o comunes.
BIBLIOGRAFÍA

ELECTRONICA, L. D. (28 de Septiembre de 2016). VALOR MEDIO Y VALOR EFICAZ. Obtenido de

NARANJAS ECOLOGICAS.COM: http://www.ifent.org/lecciones/cap08/cap08-05.asp

ELECTRONICA, U. (12 de Octubre de 2015). Valor RMS – Valor Pico – Valor Promedio. Obtenido de
https://unicrom.com/valor-rms-promedio-pico/

Fernandez, J. (1 de Enero de 2009). Técnica Industrial. Obtenido de Cálculo simplificado del valor
medio y eficaz de una forma de onda: https://www.tecnicaindustrial.es/calculo-
simplificado-del-valor-medio-y-eficaz/#:~:text=El%20valor%20RMS%20o
%20valor,continua%20sobre%20una%20misma%20resistencia.
