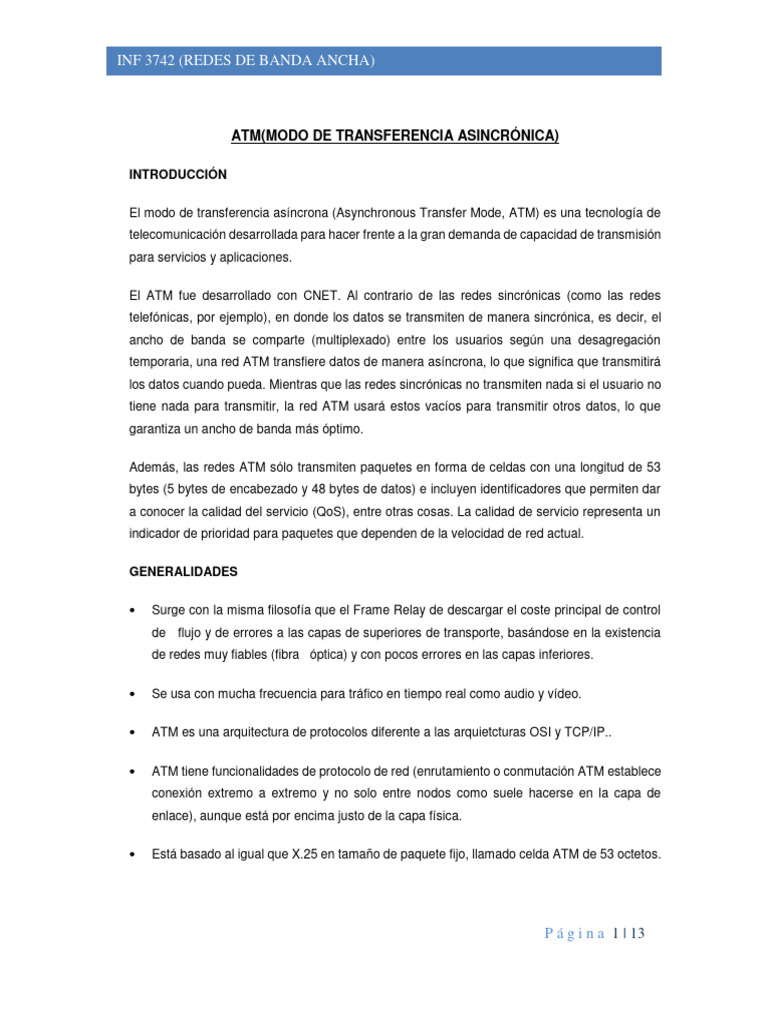

INF 3742 (REDES DE BANDA ANCHA)

ATM(MODO DE TRANSFERENCIA ASINCRÓNICA)

INTRODUCCIÓN

El modo de transferencia asíncrona (Asynchronous Transfer Mode, ATM) es una tecnología de

telecomunicación desarrollada para hacer frente a la gran demanda de capacidad de transmisión
para servicios y aplicaciones.

El ATM fue desarrollado con CNET. Al contrario de las redes sincrónicas (como las redes
telefónicas, por ejemplo), en donde los datos se transmiten de manera sincrónica, es decir, el
ancho de banda se comparte (multiplexado) entre los usuarios según una desagregación
temporaria, una red ATM transfiere datos de manera asíncrona, lo que significa que transmitirá
los datos cuando pueda. Mientras que las redes sincrónicas no transmiten nada si el usuario no
tiene nada para transmitir, la red ATM usará estos vacíos para transmitir otros datos, lo que
garantiza un ancho de banda más óptimo.

Además, las redes ATM sólo transmiten paquetes en forma de celdas con una longitud de 53
bytes (5 bytes de encabezado y 48 bytes de datos) e incluyen identificadores que permiten dar
a conocer la calidad del servicio (QoS), entre otras cosas. La calidad de servicio representa un
indicador de prioridad para paquetes que dependen de la velocidad de red actual.

GENERALIDADES

 Surge con la misma filosofía que el Frame Relay de descargar el coste principal de control
de flujo y de errores a las capas de superiores de transporte, basándose en la existencia
de redes muy fiables (fibra óptica) y con pocos errores en las capas inferiores.

 Se usa con mucha frecuencia para tráfico en tiempo real como audio y vídeo.

 ATM es una arquitectura de protocolos diferente a las arquietcturas OSI y TCP/IP..

 ATM tiene funcionalidades de protocolo de red (enrutamiento o conmutación ATM establece

conexión extremo a extremo y no solo entre nodos como suele hacerse en la capa de
enlace), aunque está por encima justo de la capa física.

 Está basado al igual que X.25 en tamaño de paquete fijo, llamado celda ATM de 53 octetos.

P á g i n a 1 | 13
INF 3742 (REDES DE BANDA ANCHA)

- Esto repercute en un mejor aprovechamiento de la conmutación al minimizar

el coste de transmisión y el procesamiento interno de la red, por lo que se produce un
encaminamiento de celdas más rápido.

- Permite manejar eficazmente las prioridades, al poder enviar celdas sin esperar a que
finalice la transmisión de grandes paquetes.

 Al igual que X.25 y Frame Relay, la transferencia se lleva a cabo en trozos discretos
y varias conexiones lógicas pueden multiplexarse sobre una única interfaz física.

 La capa ATM proporciona servicio orientado a conexión, pero no proporciona acuses de

recibo. Sí proporciona entrega en orden. Se le da más importancia a que llegue bien y en
orden, que al hecho en sí de que las celdas lleguen. La subred ATM puede descartar celdas.

ASINCRÓNICA

Significa que el ancho de banda de red disponible no está dividido en canales ni está
relacionado con su capacidad para enviar y recibir información a una determinada
velocidad de transmisión.

El emisor y el receptor negocian la velocidad a la que se comunicaran, de acuerdo con las

limitaciones físicas del hardware y la capacidad de mantener un flujo fiable de la información a
través de la red.

MODO DE TRANSFERENCIA

Es la forma en que la información se transfiere entre el emisor y el receptor. En ATM, se utiliza

el concepto de celdas pequeñas de longitud fija para estructurar y empaquetar los datos para
las transferencias. Al utilizar celdas, ATM asegura que las conexiones puedan negociarse y
administrarse sin que ninguno de los tipos de datos o conexiones puedan apropiarse en
exclusiva de la trayectoria de transferencia.

ATM ESTA DISEÑADO PARA MANEJAR LOS SIGUIENTES TIPOS DE TRÁFICO

CLASE A.- Constant Bit Rate (CBR), orientado a conexión, trafico síncrono (Ej. Voz o video sin
compresión)

CLASE B.- Variable Bit Traffic (VBR), orientado a conexión, trafico síncrono (voz y video
comprimidos).

P á g i n a 2 | 13
INF 3742 (REDES DE BANDA ANCHA)

CLASE C.- Variable Bit Rate, orientado a conexión, trafico asíncrono (X.25, Frame Relay, etc.).

CLASE D.- Informacion de paquetes sin conexión (trafico LAN,SMDS,etc).

¿Cómo FUNCIONA ATM?

FORMATO DE CELDAS ATM

Son estructuras de datos de 53 bytes compuestas por dos campos principales:

ENCABEZADO (Header). Sus 5 bytes tienen tres funciones principales: identificación del canal,
información para la detección de errores y si la célula es o no utilizada. Eventualmente puede
contener también corrección de errores y un número de secuencia.

DATOS DE USUARIO (Payload). Tiene 48 bytes fundamentalmente con datos del usuario y
protocolos AAL que también son considerados como datos del usuario.

ESTRUCTURA BASICA DE LAS CELDAS

Los Canales Virtuales y Rutas Virtuales, están materializados en dos identificadores en el header
de cada celda (VCI y VPI), define el protocolo orientado a conexión que las transmite y dos tipos
de formato de celda.

NNI (Network to Network Interface o interfaz red a red) El cual se refiere a la conexión de
conmutadores ATM en redes privadas.

UNI (User to Network Interface o interfaz usuario a red) este se refiere a la conexión de un
conmutador ATM de una empresa pública o privada con un terminal ATM de un usuario normal,
siendo este último el más utilizado.

P á g i n a 3 | 13
INF 3742 (REDES DE BANDA ANCHA)

MODELO DE CAPAS ATM

Consta de 3 capas

P á g i n a 4 | 13
INF 3742 (REDES DE BANDA ANCHA)

1. FISICA: Relaciona todo el medio físico (voltajes, temporización de bits).

Esta capa de divide en dos subredes:

a. TC (Convergencia de Transmisión): Recibe una serie de bits de entrada de PMD, convierte

este flujo en bits en un flujo de celdas para la capa ATM.

Hace el trabajo de la capa de enlace del modelo OSI.

b. PMD (Dependiente del Medio Físico): Es la que hace el trabajo. Interactúa con el cable real
(Mueve los bits, maneja temporización de bits).

2. ATM: Se encarga de las celdas y su transporte (Significado de los campos, establecer o liberar
circuitos virtuales)

3. ADAPTACION ATM (AAL): Para que los usuarios envíen paquetes más grandes que una
celda. AAL segmenta los paquetes, transmite de forma individual las celdas y las re ensamblan
al otro extremo.

a. SAR (Segmentación y Re ensamble): Fragmenta paquetes en celdas en el lado de transmisión

y los une de nuevo en el destino.

b. CS (Subcapa de Convergencia): Permite que los sistemas ATM ofrezcan diversos servicios a
diferentes aplicaciones.

TIPOS DE CONEXIONES

P á g i n a 5 | 13
INF 3742 (REDES DE BANDA ANCHA)

En los circuitos virtuales, se establece una ruta única entre las ETD (entidades terminales de
datos) o los host extremos. Todos los paquetes enviados entre estas entidades seguirán la
misma ruta.

• Conexiones Conmutadas (Svc), la red telefónica, donde las conexiones entre dos puntos de
la red se establecen dinámicamente para cada transmisión.

• Conexiones Permanentes (Pvc), que opera como una línea física dedicada, creando una
conexión permanente entre dos puntos de la red.

CIRCUITO VIRTUAL CONMUTADO (SVC)

Los circuitos virtuales conmutados (SVC) por lo general se crean en proceso y de forma dinámica
para cada llamada o conexión, y se desconectan cuando la sesión o llamada es terminada.

Como ejemplo de circuito virtual conmutado se tiene los enlaces ISDN o RDSI. Se utilizan
principalmente en situaciones donde las transmisiones son esporádicas.

Se crea un circuito virtual cuando se necesitan y existe solo durante la duración del intercambio
específico.

EJEMPLO

La ETD A solicita el envío de paquetes a la ETD E.

P á g i n a 6 | 13
INF 3742 (REDES DE BANDA ANCHA)

Cuando la conexión ya está establecida se comienza a enviar los paquetes de forma ordenada
por la ruta uno tras otro.

Cuando la ETD E recibe el último paquete, se libera la conexión por lo que el circuito virtual deja
de existir.

En la práctica la mayoría de las conexiones SVC utilizan muchos conmutadores intermedios.

Cuando se utilizan más conmutadores intermediarios, cada uno envía mensajes SETUP,
CONNECT y RELEASE a su conmutador más próximo en el flujo descendente, mientras que
emiten mensajes de confirmación (CONNECT ACK, RELEASE ACK) a los conmutadores
próximos en el flujo ascendente.

El resultado de este proceso de conexión es un circuito virtual (VC) bidireccional entre las
estaciones finales A y B en el que:

o “Todos los conmutadores intermedios y el hardware del usuario ATM ahora admiten y exigen
que se cumplan los parámetros de QoS necesarios para esta conexión; programados con
entradas en las tablas de computadores para direccionar las series de pares de VPI/VCI
utilizados para enrutar las celdas ATM entre ellas”.

CIRCUITO VIRTUAL PERMANENTE (PVC)

A fin de proporcionar un circuito dedicado entre dos puntos, un PVC es establecido para uso
repetido por parte de los mismos equipos de transmisión.

• Es idéntica a la fase de transferencia de datos de una llamada virtual.

• Eliminan la necesidad de configuración y terminación repetitivas para cada llamada.

• Se puede usar sin tener que pasar por la fase de establecimiento ni liberación de las
conexiones.

P á g i n a 7 | 13
INF 3742 (REDES DE BANDA ANCHA)

• Está reservado a una serie de usuarios y nadie más puede hacer uso de él.

Los circuitos PVC también pueden ser útiles en algunas redes ATM privadas:

Una LAN de un emplazamiento grande que vaya a mirar a una red troncal ATM de mayor
velocidad.

Una red WAN de pequeño tamaño con un número limitado de emplazamientos, en la que cada
uno requiere una conexión de alta velocidad dedicada continua que garantice una calidad fija del
servicio entre las ubicaciones de los emplazamientos.

IP/ATM

INTRODUCCION A IP/ATM

IP/ATM es un grupo de servicios para la comunicación en redes ATM que puede usarse como
alternativa a la emulación de LAN.

Rápido que LANE. Con IP/ATM, no se agrega información adicional de encabezado a los
paquetes a medida se transmiten por la pila de protocolo.

IP/ATM admite el uso de un servidor DHCP (Protocolo de configuración dinámica de host) en la

red ATM.

Las tres etapas generales del funcionamiento de IP/ATM son:

• Inicio del cliente

• Registro del cliente

P á g i n a 8 | 13
INF 3742 (REDES DE BANDA ANCHA)

• Transferencia de datos

Inicio y registro de cliente IP/ATM con una dirección IP estática. El ejemplo siguiente describe
los pasos para establecer una conexión IP/ATM de un único cliente IP/ATM con una dirección IP
estática:

El cliente A inicia y obtiene una dirección ATM del conmutador ATM.

El cliente A se conecta al servidor ARP/MARS de ATM y se une al grupo de difusión. La

asignación de dirección IP a ATM del cliente A se agrega a la base de datos del servidor ARP
de ATM

El cliente A se pone en contacto con el cliente B, una estación final ATM conectada a la red, y
empieza la transferencia de datos.

Inicio y registro de cliente IP/ATM con DHCP (dinámico):

El ejemplo siguiente describe los pasos para establecer una conexión IP/ATM de un único cliente
IP/ATM que obtiene una dirección IP utilizando el Protocolo de configuración dinámica de host
(DHCP).

El cliente se inicia y obtiene una dirección ATM del conmutador ATM.

El cliente se conecta al servidor ARP/MARS de ATM y se une al grupo de difusión.

P á g i n a 9 | 13
INF 3742 (REDES DE BANDA ANCHA)

El cliente se conecta al servidor de multidifusión y envía una solicitud de DHCP. El servidor

multidifusión envía la solicitud de DHCP a todos los miembros del grupo de difusión. El servidor
DHCP recibe la solicitud.

El servidor DHCP envía una respuesta DHCP al servidor de multidifusión, que a su vez envía la
respuesta a todo el grupo de difusión.

El cliente recibe la respuesta DHCP y registra sus direcciones IP y ATM con el servodor
ARP/MARS de ATM.

El cliente ahora está listo para ponerse en contacto con otros host y comenzar la transferencia
de datos.

ESTANDARES DE ATM

EL FORO ATM

• Es un grupo internacional sin ánimo de lucro formado por fabricantes de hardware ATM,
programadores de software de redes y proveedores de servicios de red, dividido en grupos de
trabajo que desarrollan y revisas las especificaciones para ATM.

GRUPO DE TRABAJO DE INGENIERIA DE INTERNET (IETF)

• Es la organización de estándares para Internet. Dentro del IETF, el grupo de trabajo IP sobre
ATM del IETF ha desarrollado estándares para el tráfico IP en redes ATM

UNION INTERNACIONAL DE TELECOMUNICACIONES, SECTOR DE ESTANDARIZACION

DE TELECOMUNICACIONES (ITU-T)

• Define los estándares para las telecomunicaciones y servicios mundiales. La ITU-T ha

desarrollado B-ISDN y SONET para servicios de transporte de banda ancha.

¿POR QUE TANTO INTERES POR ATM?

Con ATM la meta es obtener un standard internacional. ATM es una tecnología que va creciendo
y es controlada por un consenso internacional no por la simple vista o estrategia de un vendedor.

ATM es un método de comunicación que se puede implantar tanto en LAN’s como en WAN’s.
Con el tiempo, ATM intentara que las diferencias existentes entre LAN y WAN vayan
desapareciendo.

P á g i n a 10 | 13
INF 3742 (REDES DE BANDA ANCHA)

Con ATM, redes separadas no serán necesarias. ATM es la única tecnología basada en estándar
que ha sido diseñada desde el comienzo para soportar transmisiones simultáneas de datos, voz
y video.

ATM es un standard para comunicaciones que está creciendo rápidamente debido a que es
capaz de transmitir a una velocidad de varios Megabits hasta llegar a Gigabits.

BENEFICIOS

1. Una única red ATM dará cabida a todo tipo de tráfico (voz, datos y video) mejorando la
eficiencia y manejabilidad de la red.

2. Capacita la creación y expansión de nuevas aplicaciones, ejemplo: la multimedia, debido a su

alta velocidad y a la integración de los tipos de tráfico.

3. Compatibilidad, porque ATM no está basado en un tipo específico de transporte físico, puede
ser implementado sobre par trenzado, cable coaxial y fibra óptica.

4. Simplifica el control dela red. ATM está evolucionando hacia una tecnología estándar para
todo tipo de comunicaciones.

5. Largo periodo de vida de la arquitectura. ATM ha sido diseñado desde el comienzo para ser
flexible en:

• Distancias geográficas

• Número de usuarios

• Acceso y ancho de banda ( hasta ahora, las velocidades varían de Megas a Gigas)

P á g i n a 11 | 13
INF 3742 (REDES DE BANDA ANCHA)

VENTAJAS DE ATM

ATM proporciona una solución flexible y escalable a la necesidad creciente de calidad de

servicio en redes compatibles con varios tipos de información (como datos, voz, video y
sonido en tiempo real).

• Comunicación de alta velocidad

• Servicio orientado a la conexión similar a la telefonía tradicional

• Comunicación rápida mediante hardware

• Un único transporte de redes universal e interoperable

• Una única conexión de red que puede mezclar de forma fiable voz, video y datos

• Asignación flexible y eficaz del ancho de banda de la red

P á g i n a 12 | 13
INF 3742 (REDES DE BANDA ANCHA)

DESVENTAJAS DE ATM

Los costos de desarrollo y migración a ATM son demasiado altos. ATM no provee de fácil
migración de las LANs de hoy en dia.

Por ser una tecnología completamente nueva, las redes ATM requerirán reemplazar al menos
algunos componentes de la red.

Las personas pagarán mucho por estar en la punta de la tecnología, pero por el momento, las
actuales tecnologías de alta velocidad como FDDI, Fast Ethernet e Ethernet Switched proveeran
rendimiento a precios que los productos GATM no serán capaz de competir.

CONCLUSIONES

Una tecnología actual como es el ATM, base de la RDSI de banda ancha, está pensada para
soportar un caudal de tráfico muy intenso, entre el que se encuentra el de voz y el de datos, junto
con el de video. Por sus características resulta adecuado para cualquier situación, pero su
overead y su alto coste no le hacen adecuado para velocidades inferiores a 2 Mbit/s.

Según la procedencia de la señal, se utilizan distintas capas de adaptación (AAL1, AAL2 para la
voz), con lo que se consigue multiplexar tráfico sobre el mismo medio de transmisión. Si bien, es
posible el tráfico de voz sobre ATM, su rendimiento es escaso y no resulta económicamente
rentable pues se necesitan grandes inversiones en equipos y en los enlaces de alta velocidad,
por lo que, solo se justifican en caso de volúmenes muy altos de tráfico entre nodos.

P á g i n a 13 | 13
