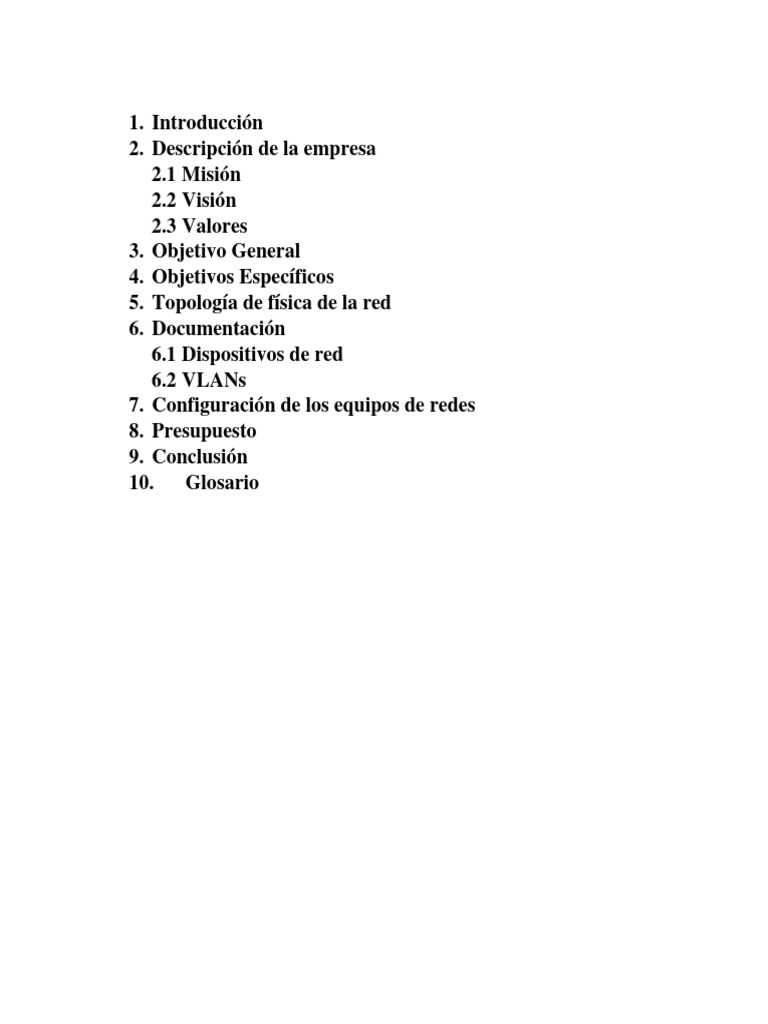

1.

Introducción
2. Descripción de la empresa
2.1 Misión
2.2 Visión
2.3 Valores
3. Objetivo General
4. Objetivos Específicos
5. Topología de física de la red
6. Documentación
6.1 Dispositivos de red
6.2 VLANs
7. Configuración de los equipos de redes
8. Presupuesto
9. Conclusión
10. Glosario
1. Introducción
Las redes LAN (Local Area Network) permiten un intercambio de información cómodo entre los diversos
dispositivos conectados a la red. Por ello, en el entorno empresarial es habitual que varios equipos de trabajo
puedan acceder a servidores de archivos comunes, a impresoras de red o a aplicaciones por medio de la red
LAN. En definitiva, necesitas una LAN que te permita aprovechar mejor tus recursos informáticos y tu tiempo

Estaremos haciendo una red LAN para una entidad financiera, el plan es optimizar la red y
mantener todos sus equipos comunicados, con el mejor coste posible y la mejor seguridad,
estaremos utilizando diferentes dispositivos de red como, Routers, Switch, Pc, Access
Point, Cámaras, VOIP, Impresoras.

2. Descripción de la empresa

Nordestana prestamos es una empresa de servicios financieros, preocupada por el

favorecimiento de los socios. Ofrece soluciones financieras para apoyar el crecimiento
personal y empresarialde los socios. En esta empresa hay varias áreas, tales como: servicio
al cliente, caja, área decrédito, área de cobros.

2.1 Misión:
Proveer a las personas y empresa servicios financieros, con sentido de
responsabilidad y justicias; Gestionando y ofreciendo los recursos de manera
responsable; apoyándose en los principios y valores para la trasformación de
los procesos y desarrollo económico de los asociados.

2.2 Visión:
Ser la entidad financiera líder en todo el país, comprometida con el bienestar
económico de los asociados y con la responsabilidad social de las comunidades.

2.3 Valores

• Responsables: Son capaces de cumplir con sus labores minimizando los recursos y
maximizando los resultados.
• Transparentes: Son responsables y nos preocupamos de que nuestros socios
tengan de manera clara y precisa sus resultados.
• Seguridad: Se preocupan de que sus socios y allegados tengan la seguridad y la
garantía de sus inversiones.
• Confianza: Se preocupan por mantener informados de su crecimiento y cambios a
sus socios, afianzando de esta manera la seguridad de sus inversiones.
• Solidaridad: Son una entidad solidaria tanto con sus colaboradores, socios y al
mismo tiempo con su comunidad.
• Servicio: se preocupan cada día por dar un servicio de óptima calidad garantizando
a sus socios y que este a su vez le permita seguir siendo los numero 1 en la región.
 3. Objetivo General
Establecer una óptima y correcta conexión entre los diferentes dispositivos de la
empresa.

4. Objetivos específicos
▪ Incrementar la productividad de la empresa a través de la mejora en la interconexión de los
dispositivos.
▪ Optimizar la eficiencia de los sistemas tecnológicos de la organización mediante la
implementación de una conexión adecuada.
▪ Fortalecer la seguridad de la empresa mediante la adopción de medidas preventivas y
correctivas en el ámbito tecnológico.
▪ Optimizar los recursos de la empresa y reducir los costos asociados a la adquisición y
mantenimiento de los dispositivos tecnológicos.
▪ Establecer una conexión efectiva entre los diferentes dispositivos de la empresa para que
puedan compartir recursos y operar en conjunto de manera eficiente

5. Topología Física de la Red

Mixta

6. Documentación
6.1 Dispositivos de red

Tipo Dispositivo Nombre IP Dispositivo Subnet Default Gateway

Dispositivo
Server-PT Server 192.168.1.10 255.255.255.0 192.168.1.1
Router 2811 Router-Clientes 192.168.2.0 255.255.255.0 192.168.2.1
Router 2811 Router -Cobros 192.168.3.0 255.255.255.0 192.168.3.1
Router 2811 Router-Caja 192.168.4.0 255.255.255.0 192.168.4.1
Router 2811 Router -Creditos 192.168.5.0 255.255.255.0 192.168.5.1
Switch-PT SW-Clientes 192.168.2.1 255.255.255.0 192.168.2.1
Switch-PT-Empty SW-Corbos 192.168.3.1 255.255.255.0 192.168.3.1
Switch-PT-Empty SW-Caja 192.168.4.1 255.255.255.0 192.168.4.1
2950T-24 SW-Creditos 192.168.5.1 255.255.255.0 192.168.5.1
PC-PT PC- 192.168.2.20 255.255.255.0 192.168.2.1
ServicioAlCliente
PC-PT PC3-1 192.168.3.20 255.255.255.0 192.168.3.1
PC-PT PC3-2 192.168.3.21 255.255.255.0 192.168.3.1
PC-PT PC3-3 192.168.3.22 255.255.255.0 192.168.3.1
PC-PT PC4-1 192.168.4.11 255.255.255.0 192.168.4.1
PC-PT PC4-2 192.168.4.12 255.255.255.0 192.168.4.1
PC-PT PC4-3 192.168.4.13 255.255.255.0 192.168.4.1
PC-PT PC4-4 192.168.4.14 255.255.255.0 192.168.4.1
PC-PT PC5-1 192.168.5.20 255.255.255.0 192.168.5.1
PC-PT PC5-2 192.168.5.21 255.255.255.0 192.168.5.1
PC-PT PC5-3 192.168.5.22 255.255.255.0 192.168.5.1
PC-PT PC5-4 192.168.5.23 255.255.255.0 192.168.5.1
PC-PT PC5-5 192.168.5.24 255.255.255.0 192.168.5.1
PC-PT PC5-5 192.168.5.25 255.255.255.0 192.168.5.1
Printer Printer1 192.168.5.30 255.255.255.0 192.168.5.1
Printer Printer2 192.168.5.31 255.255.255.0 192.168.5.1
Printer Printer3 192.168.5.32 255.255.255.0 192.168.5.1
Printer Printer4 192.168.5.33 255.255.255.0 192.168.5.1
Printer Printer5 192.168.5.34 255.255.255.0 192.168.5.1
Printer Printer6 192.168.5.35 255.255.255.0 192.168.5.1
Printer Printer7 192.168.4.20 255.255.255.0 192.168.4.1
Printer Printer8 192.168.4.21 255.255.255.0 192.168.4.1
Printer Printer9 192.168.4.22 255.255.255.0 192.168.4.1
Printer Printer10 192.168.4.23 255.255.255.0 192.168.4.1
Printer Printer11 192.168.2.30 255.255.255.0 192.168.2.1
Printer Printer12 192.168.3.30 255.255.255.0 192.168.3.1
Printer Printer13 192.168.3.31 255.255.255.0 192.168.3.1
IP Phone IP Phone1 192.168.5.0(DHCP) 255.255.255.0 192.168.5.1
IP Phone IP Phone2 192.168.5.0(DHCP) 255.255.255.0 192.168.5.1
IP Phone IP Phone3 192.168.5.0(DHCP) 255.255.255.0 192.168.5.1
IP Phone IP Phone4 192.168.5.0(DHCP) 255.255.255.0 192.168.5.1
IP Phone IP Phone5 192.168.5.0(DHCP) 255.255.255.0 192.168.5.1
IP Phone IP Phone6 192.168.5.0(DHCP) 255.255.255.0 192.168.5.1
IP Phone IP Phone7 192.168.2.0(DHCP) 255.255.255.0 192.168.2.1
IP Phone IP Phone8 192.168.3.0(DHCP) 255.255.255.0 192.168.3.1
IP Phone IP Phone9 192.168.3.0(DHCP) 255.255.255.0 192.168.3.1
IP Phone IP Phone10 192.168.3.0(DHCP) 255.255.255.0 192.168.3.1
WebCam IoT1 192.168.5.40 255.255.255.0 192.168.5.1
WebCam IoT2 192.168.5.41 255.255.255.0 192.168.5.1
WebCam IoT3 192.168.5.42 255.255.255.0 192.168.5.1
WebCam IoT4 192.168.5.43 255.255.255.0 192.168.5.1
WebCam IoT5 192.168.4.30 255.255.255.0 192.168.4.1
WebCam IoT6 192.168.4.31 255.255.255.0 192.168.4.1
WebCam IoT7 192.168.4.32 255.255.255.0 192.168.4.1
WebCam IoT8 192.168.4.33 255.255.255.0 192.168.4.1
WebCam IoT9 192.168.2.40 255.255.255.0 192.168.2.1
WebCam IoT10 192.168.2.41 255.255.255.0 192.168.2.1
WebCam IoT11 192.168.2.42 255.255.255.0 192.168.2.1
WebCam IoT212 192.168.2.43 255.255.255.0 192.168.2.1
AP-PT Access Point0
-
AP-PT Access Point1
- -
AP-PT Access Point2
- -

6.2 VLANs
SW-Clientes
Vlan name ports
1 default Fa0/1, Fa1/1, Fa2/1, Fa4/1
Fa5/1, Eth6/1, Eth7/1
40 cámaras Fa3/1

SW-Créditos
1 default Fa0/1, Fa0/2, Fa0/3, Fa0/4
Fa0/5, Fa0/6, Fa0/7,
Fa0/8
Fa0/9, Fa0/10, Fa0/11,
Fa0/12
Fa0/13, Fa0/15, Fa0/16,
Fa0/17, Fa0/18, Fa0/19,
Fa0/20, Fa0/21, Fa0/22,
Fa0/23, Fa0/24, Gig0/1,
Gig0/2
40 cámaras Fa0/14

SW-Caja
1 default Eth0/1, Eth1/1, Eth2/1,
Eth3/1, Eth4/1, Eth5/1,
Eth6/1, Eth7/1, Eth8/1
40 cámaras Fa9/1

SW-Cobros
1 default
Eth0/1, Eth1/1, Eth2/1,
Eth3/1, Eth4/1, Eth5/1,
Eth6/1, Eth7/1, Eth8/1,
Eth9/1
 6.3 Redes IP

IP Subnet Mask
192.168.1.0 255.255.255.252
192.168.1.4 255.255.255.252
192.168.1.8 255.255.255.252
192.168.1.12 255.255.255.252
192.168.2.0 255.255.255.255
192.168.3.0 255.255.255.255
192.168.4.0 255.255.255.255
192.168.5.0 255.255.255.255

7. Configuración de los equipos de redes

Router cliente:
• router rip
• version 2
• network 192.168.2.0
• network 192.168.1.0
• network 192.168.1.4
• ip dhcp pool VOICE1
• network 192.168.2.0 255.255.255.0
• default-router 192.168.2.1
• option 150 ip 192.168.2.1
• telephony-service
• max-ephones 5
• max-dn 5
• ip source-address 192.168.2.11 port 2000
• auto assign 4 to 6
• auto assign 1 to 5
• dial-peer voice 300 voip
• destination-pattern 30.
• session target ipv4:192.168.1.1
• dial-peer voice 500 voip
• destination-pattern 50.
• session target ipv4:192.168.1.6
Router cobros:

• router rip
• version 2
• network 192.168.3.0
• network 192.168.1.0
• network 192.168.1.12
• ip dhcp pool VOICE1
• network 192.168.3.0 255.255.255.0
• default-router 192.168.3.1
• option 150 ip 192.168.3.1
• dial-peer voice 200 voip
• destination-pattern 20.
• session target ipv4:192.168.1.2S
• dial-peer voice 500 voip
• destination-pattern 50.
• session target ipv4:192.168.1.6
• telephony-service
• max-ephones 5
• max-dn 5
• ip source-address 192.168.3.1 port 2000
• auto assign 4 to 6
• auto assign 1 to 65

Router caja:
• router rip
• version 2
• network 192.168.1.12
• network 192.168.1.8
• network 192.168.4.0

Router credito:
• router rip
• version 2
• network 192.168.1.4
• network 192.168.1.8
• network 192.168.5.0
 • ip dhcp pool VOICE1
• network 192.168.5.0 255.255.255.0
• default-router 192.168.5.1
• option 150 ip 192.168.5.1
• telephony-service
• max-ephones 10
• max-dn 10
• ip source-address 192.168.5.1 port 2000
• auto assign 4 to 6
• auto assign 1 to 5
• dial-peer voice 200 voip
• destination-pattern 20.
• session target ipv4:192.168.1.5
• dial-peer voice 300 voip
• destination-pattern 30.
• session target ipv4:192.168.1.1

SW-Clientes
• Vlan 1 default Fa0/1, Fa1/1, Fa2/1, Fa4/1, Fa5/1, Eth6/1, Eth7/1
• Vlan 40 cámaras Fa3/1
SW-Créditos

• Vlan 1 default Fa0/1, Fa0/2, Fa0/3, Fa0/4, Fa0/5, Fa0/6, Fa0/7, Fa0/8, Fa0/9,
Fa0/10, Fa0/11, Fa0/12, Fa0/13, Fa0/15, Fa0/16, Fa0/17, Fa0/18, Fa0/19, Fa0/20,
Fa0/21, Fa0/22, Fa0/23, Fa0/24, Gig0/1, Gig0/2
• Vlan 40 cámaras Fa0/14
SW-Caja

• Vlan 1 Default Eth0/1, Eth1/1, Eth2/1, Eth3/1, Eth4/1, Eth5/1, Eth6/1, Eth7/1,
Eth8/1
• Vlan 40 camaras Fa9/1
SW-Cobros

• Vlan 1 default Eth0/1, Eth1/1, Eth2/1, Eth3/1, Eth4/1, Eth5/1, Eth6/1, Eth7/1,
Eth8/1, Eth9/1
PC-ServicioAlCliente
• ipv4 192.168.2.11/24
 • default Gateway 192.168.2.1
PC3-1
• ipv4 192.168.3.20/24
• default Gateway 192.168.3.
PC3-2
• ipv4 192.168.3.21/24
• default Gateway 192.168.3.1
PC3-3
• ipv4 192.168.3.22/24
• default Gateway 192.168.3.1
PC3-3
• ipv4 192.168.3.22/24
• default Gateway 192.168.3.1
PC4-1
• ipv4 192.168.4.11/24
• default Gateway 192.168.4.1
PC4-2
• ipv4 192.168.4.12/24
• default Gateway 192.168.4.1
PC4-3
• ipv4 192.168.4.13/24
• default Gateway 192.168.4.1
PC4-4
• ipv4 192.168.4.14/24
• default Gateway 192.168.4.1
PC5-1
• ipv4 192.168.5.20/24
• default Gateway 192.168.5.1
PC5-2
• ipv4 192.168.5.21/24
• default Gateway 192.168.5.1
PC5-3

• ipv4 192.168.5.22/24
• default Gateway 192.168.5.1
PC5-4
• ipv4 192.168.5.23/24
• default Gateway 192.168.5.1
PC5-5
• ipv4 192.168.5.24/24
• default Gateway 192.168.5.1
PC5-6
• ipv4 192.168.5.25/24
• default Gateway 192.168.5.1
Printer1
• ipv4 192.168.5.30/24
• default Gateway 192.168.5.1
Printer2
• ipv4 192.168.5.31/24
• default Gateway 192.168.5.1
Printer3
• ipv4 192.168.5.32/24
• default Gateway 192.168.5.1
Printer4
• ipv4 192.168.5.33/24
• default Gateway 192.168.5.1
Printer5
• ipv4 192.168.5.34/24
• default Gateway 192.168.5.1
Printer6
• ipv4 192.168.5.35/24
• default Gateway 192.168.5.1
Printer7
 • ipv4 192.168.4.20/24
• default Gateway 192.168.4.1
Printer8
• ipv4 192.168.4.21/24
• default Gateway 192.168.4.1
Printer9
• ipv4 192.168.4.22/24
• default Gateway 192.168.4.1
Printer10
• ipv4 192.168.4.20/24
• default Gateway 192.168.4.1
Printer11
• ipv4 192.168.2.30/24
• default Gateway 192.168.2.1
Printer12
• ipv4 192.168.3.30/24
• default Gateway 192.168.3.1
Printer13
• ipv4 192.168.3.31/24
• default Gateway 192.168.3.1
Lot1
• ipv4 192.168.5.40/24
• default Gateway 192.168.5.1
Lot2
• ipv4 192.168.5.41/24
• default Gateway 192.168.5.1
Lot3
• ipv4 192.168.5.42/24
• default Gateway 192.168.5.1
Lot4
• ipv4 192.168.5.43/24
 • default Gateway 192.168.5.1
Lot5
• ipv4 192.168.4.30/24
• default Gateway 192.168.4.1
Lot6
• ipv4 192.168.4.31/24
• default Gateway 192.168.4.1
Lot7
• ipv4 192.168.4.32/24
• default Gateway 192.168.4.1
Lot8
• ipv4 192.168.4.33/24
• default Gateway 192.168.4.1
Lot9
• ipv4 192.168.2.40/24
• default Gateway 192.168.2.1
Lot10
• ipv4 192.168.2.41/24
• default Gateway 192.168.2.1
Lot11
• ipv4 192.168.2.42/24
• default Gateway 192.168.2.1
Lot12
• ipv4 192.168.2.43/24
• default Gateway 192.168.2.1

8. Presupuesto
Dispositivo Monto (Dólares)
3xCisco Business 140AC $250
12xReolink RLC 410 $1775.34
10xCisco CP-7841 $1334.94
13xCanon PIXMA TS3350 $751.51

14xHP EliteDesk 800 G1 SFF $1960.00

 2xNetgear GS110EMX-100PES $472.99

1xSwitch 2950T-24 $1282.19

1xD-Link DGS-1210-10 $117.72

4xRouter 2811 $5128.77

1xUCSC‑DBUN‑C220‑113 $3212.00

Total: $16,284.00

9. Conclusión
El proyecto ha sido exitoso en términos de su implementación de red, con un enfoque en la
optimización de costos, seguridad y eficiencia. Se han aplicado diversas técnicas y
tecnologías de redes, incluyendo dispositivos de red como routers, switches, cámaras, puntos
de acceso, sistemas de telefonía, impresoras, así como métodos de enrutamiento dinámico,
segmentación de redes mediante VLAN, listas de acceso, y otros.
El proceso de selección de los dispositivos y tecnologías utilizados fue meticuloso y se llevaron a
cabo varias iteraciones para identificar la mejor solución. Además, se realizaron ajustes en el
presupuesto para incluir nuevas ideas y sugerencias a medida que surgían, con el fin de
optimizar aún más el proyecto.
Se estableció un alto nivel de seguridad para la red, implementando medidas de seguridad en
varios niveles para proteger los datos y la infraestructura de posibles amenazas externas. Se
han implementado también medidas para garantizar la disponibilidad y continuidad de los
servicios y aplicaciones críticas en la red.

En general, el éxito del proyecto se debe a la combinación de la aplicación cuidadosa de

tecnologías y técnicas de red apropiadas, la toma de decisiones informada sobre la selección de
dispositivos y la atención meticulosa a los detalles del diseño de la red para garantizar la
seguridad y eficiencia de la red.

10. Glosario

VoIP: VoIP es un acrónimo de Voz sobre Protocolo de Internet (Voice Over Internet
Protocol), el cual por sí mismo significa voz a través de internet. Es una tecnología que
proporciona la comunicación de voz y sesiones multimedia (tales como vídeo) sobre
Protocolo de Internet (IP).

Vlan: Las VLAN (Virtual LAN), o también conocidas como redes de área local virtuales,
es una tecnología de redes que nos permite crear redes lógicas independientes dentro de la
misma red física.

Enrutamiento: El enrutamiento es el proceso de selección de rutas en cualquier red.

Router: Un router es un hardware que gestiona el tráfico de información entre los equipos
y dispositivos que están conectados a una determinada red. Se encarga de determinar las
rutas por las que pasarán los paquetes de datos y permite la interconexión de redes.

Switch: Un switch o conmutador es un dispositivo de interconexión utilizado para conectar

equipos en red formando lo que se conoce como una red de área local (LAN) y cuyas
especificaciones técnicas siguen el estándar conocido como Ethernet (o técnicamente IEEE
802.3).

Enlace Troncal: Un enlace troncal es un enlace punto a punto entre dos dispositivos de red
que lleva más de una VLAN.

Puerto: un puerto es una interfaz a través de la cual se pueden enviar y recibir los
diferentes tipos de datos.
IP: IP significa “Internet Protocol", o lo que es lo mismo, "Protocolo de Internet”.
Default Gateway: permite interconectar redes con protocolos y arquitecturas diferentes a
todos los niveles de comunicación.
Ethernet: Ethernet es la tecnología tradicional para conectar dispositivos en una red de
área local (LAN) o una red de área amplia (WAN) por cable, lo que les permite
comunicarse entre sí a través de un protocolo.
Subneteo: Es un procedimiento que permite dividir a una red primaria IPv4 en una serie de
subredes, de tal forma que cada una de ellas funcione a nivel de envío y recepción de
paquetes, como una red individual, aunque todas pertenezcan a la misma red principal y,
por lo tanto, al mismo dominio de difusión original.
Mascara subred: La máscara de red es una combinación de bits que sirve en el ámbito de
las redes de ordenadores,1 cuya función es indicar a los dispositivos qué parte de la
dirección IP es el número de la red, incluyendo la subred, y qué parte es la correspondiente
al host
enable secret

Router-Clientes: clientes123
Router-Creditos: credito123
Router-Caja: caja123
Router-Cobros: cobros123

SW-Clientes:cliente123
SW-Creditos:credito123
SW-Caja:caja123
SW-Cobros:cobros123
