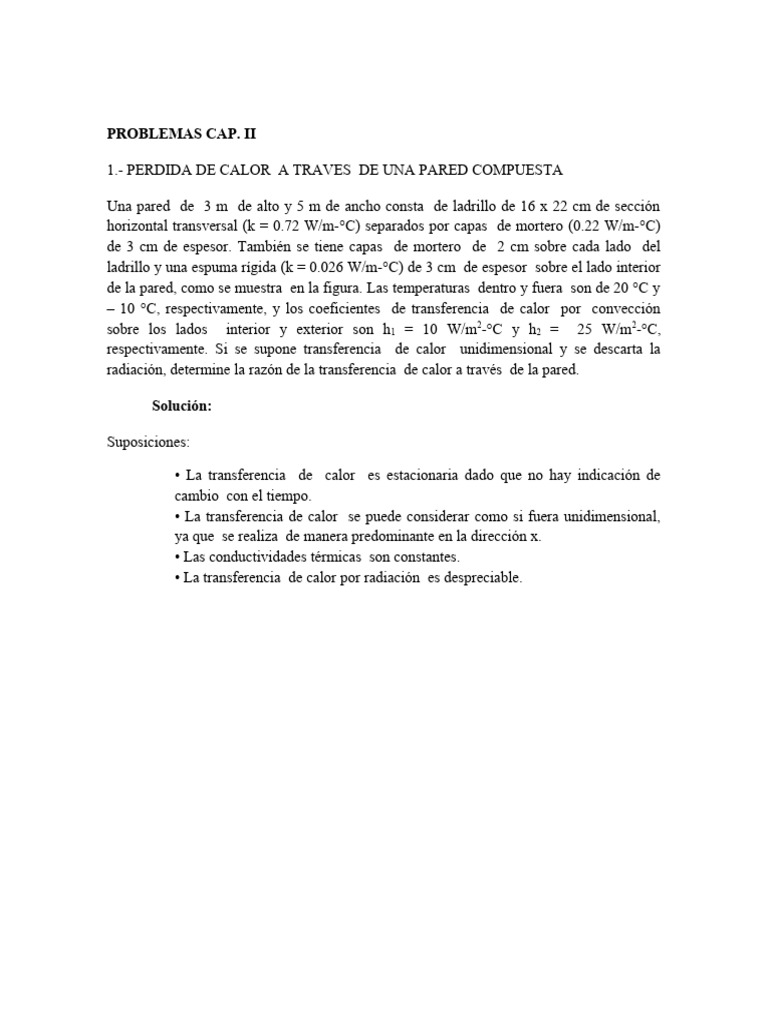

PROBLEMAS CAP.

II

1.- PERDIDA DE CALOR A TRAVES DE UNA PARED COMPUESTA

Una pared de 3 m de alto y 5 m de ancho consta de ladrillo de 16 x 22 cm de sección

horizontal transversal (k = 0.72 W/m-°C) separados por capas de mortero (0.22 W/m-°C)
de 3 cm de espesor. También se tiene capas de mortero de 2 cm sobre cada lado del
ladrillo y una espuma rígida (k = 0.026 W/m-°C) de 3 cm de espesor sobre el lado interior
de la pared, como se muestra en la figura. Las temperaturas dentro y fuera son de 20 °C y
– 10 °C, respectivamente, y los coeficientes de transferencia de calor por convección
sobre los lados interior y exterior son h 1 = 10 W/m2-°C y h2 = 25 W/m2-°C,
respectivamente. Si se supone transferencia de calor unidimensional y se descarta la
radiación, determine la razón de la transferencia de calor a través de la pared.

Solución:

Suposiciones:

• La transferencia de calor es estacionaria dado que no hay indicación de

cambio con el tiempo.
• La transferencia de calor se puede considerar como si fuera unidimensional,
ya que se realiza de manera predominante en la dirección x.
• Las conductividades térmicas son constantes.
• La transferencia de calor por radiación es despreciable.
Análisis:
Existe un patrón en la construcción de esta pared que se repite cada 25 cm de distancia
en la dirección vertical. No hay variación en la dirección horizontal. Por tanto, se considera
una porción de 1 m de profundidad y 0.25 m de alto de la pared, que es representativa de
toda ella.

Si se supone que cualquier sección transversal de la pared normal a la dirección x es

isotérmica, la red de resistencias térmicas para la sección representativa de la pared queda
como se muestra en la figura. Cada de las resistencias se evalúa como:

1. Determinación de las resistencias en la pared:

1 1
Ri = Rconv,1 = = = 0.4 °C/W
hiA (10 W/m -°C) (0.25 x 1 m)
2 2

L 0.03 m
R1 = Respuma = = = 4.6 °C/W
kA (0.026 W/m-°C)(0.25 x 1 m) 2

L 0.02 m
R2 = R6 = Rmortero, lado = = = 0.36 °C/W
kA ( 0.22 W/m-°C)(0.25 x 1 m)2
 L 0.16 m = 48.48 °C/W
R3 = R5 =R mortero, centro = =
kA (0.22 W/m-°C) ( 0.015 x 1 m)2

L 0.16 m
R4 = Rladrillo = = = 1.01 °C/W
kA (0.72 W/m-°C) (0.22 x 1 m) 2

1 1
Ro = R conv,2 = = = 0.16 °C/W
h2A 25 W/m -°C) (0.25 x 1m)
2 2

Las tres resistencia R3, R4 y R5 de en medio son paralelas y su resistencia

equivalente se determina a partir de;

Lo cual da;
R en medio = 0.97 °C/W

Ahora todas las resistencias están en serie y la resistencia total es:

Rtotal = Ri + R1 + R2 + R en medio + R6 + Ro

= 0.4 + 4.6 + 0.36 + 0.97 + 0.36 + 0.16 = 6.87 °C/W

Entonces la razón de transferencia de calor estacionaria a través de la pared

por área superficial de 0.25 m2 es;

T∞,1 − T∞,2 [20− (−10)] °C

Q = = = 4.37 W
Rtotal 6.87 °C/W

O sea 4.37/0.25 = 17. 5 W/m2 de área. El área total de la pared es A = 3 m x 5 m = 15 m 2.

Entonces la razón de transferencia de calor a través de la pared queda;

Q total = (17.5 W/m2) (15m2) = 263 W

2.- Una tubería de aluminio conduce vapor de agua a 110 °C. La tubería tiene un
coeficiente e conductividad térmica K = 185 W/m-°K, un diámetro interior di = 10 cm. un
diámetro exterior de = 12 cm. La tubería está situada en una habitación en la que la
temperatura ambiental del aire es de 30 °C, siendo el coeficiente de transferencia térmica
convectiva entre la tubería y el aire hc = 15 W/m 2-°K. Determinar la transferencia de calor
para los siguientes casos:

(a) La tubería no se encuentra aislada.

(b) La tubería se encuentra aislada y; para ello, se recubre con una capa aislante de
5 cm de espesor k aislante = 0.20 W/ m-°K. Se admitirá que es despreciable la
resistencia térmica convectiva de vapor.

Solución:

Datos: Tvapor = 110°C Taire = T∞ = 30 °C

Figura Cilindro hueco con condiciones

Convectivas en la superficie.

Esquemas para las preguntas (a) y (b).

 (a) Transferencia de calor en la tubería sin revestimiento.

q = ∆T/ ∑R = (Tvapor − T∞) / (R1 + R2 +R3) R1 = 0

Tvapor − Taire
q/L =
ln(r2/r1) / 2πk + 1/ 2 π r2 hc

110 − 30
q/L = = 452 W/m
ln (6/5) / 2π (185) + 1/ 2π x 0.06 x 15

(b) Transferencia de calor de la tubería con revestimiento térmico.

q = (Tvapor − T∞) / (R1 + R2 +R3 + R4) R1 = 0

110 – 30
q/L =
ln (r2/r1) /2 πk + ln (r3/r2)/ 2π kA + 1/ 2 π r3 hc

110 − 30
q/L = = 138. 2 W/m
ln (6/5)/ 2π (185) + ln (11/6)/ 2 π(0.2) + 1/ 2 π x 0.11 x 15

3.- TEMPERATURA EN LA PARED DE UNA ESFERA HUECA.

Una esfera hueca de hierro puro contiene una mezcla química y liquida que libera 10 5
Btu/h. Si el diámetro interior de la esfera es de ½ pie, el diámetro exterior de la esfera es
de 1 pie, prevalecen condiciones de estado estacionario, y la temperatura en la superficie
exterior de la esfera es de 100 °F, determine la temperatura en una posición localizada a
1 pulgada de la superficie exterior de la esfera.
Solución:

Datos y propiedades:

Diámetro interior: di = 6 pulgadas (ri = 3 pulgadas = ½ pie)

Diámetro exterior: do = 12 pulgadas (ro = 6 pulgadas = 3/12 pie)

Temperatura de la superficie exterior: To = 100 °F

k hierro puro = 42 Btu/h-pie-°F (de tablas)

Suposiciones:

• Existen condiciones de estado estacionario.

• El material del que está hecha la esfera tiene conductividad térmica constante.
• Prevalece el flujo de calor unidimensional.
• El calor que libera la mezcla química es una constante.
1. Determinación de la temperatura interna Ti.

4π ro ri k (Ti –To)
Q =
ro − r i

Q (ro – ri)
Ti = + To
4 π ro ri k

Insertando valores;

105 [(6/12) − (3/12)]

Ti = + 100 = 479 °F
 4 (π) (6/12) (3/12) (42)
2. Temperatura localizada a 1 pulgada de la superficie exterior de la esfera.
Ahora con r = 5 pulgadas
Aplicando la ecuación de distribución de temperatura para esferas huecas;
ro ( r − ri )
T(x) = (To − Ti ) + Ti
r (ro − ri)

Insertando valores;

Por tanto la temperatura en un punto que se encuentra a una pulgada debajo de la

superficie de la esfera es de 176 °F.

4.- PERDIDA DE CALOR DE UN ALAMBRE ELECTRICO AISLADO

Un alambre eléctrico de 3 mm de diámetro y 5 cm de largo está firmemente envuelto con

una cubierta gruesa de plástico de 2 mm cuya conductividad térmica es k = 0.15 W/m-°C.
Las mediciones eléctricas indican que por el alambre pasa una corriente de 10 A y se
tiene una caída de voltaje de 8 V a lo largo de este. Si el alambre aislado se expone a un
medio que está a T∞ = 30 °C, con un coeficiente de transferencia de calor h = 12 W/m 2-
°C, determine la temperatura en la interfase del alambre y la cubierta de plástico en
operación estacionaria. Asimismo, determine si la duplicación del espesor de la cubierta
de plástico aumentará o disminuirá esta temperatura en la interfase.

Solución:

Suposiciones:

• La transferencia de calor es estacionaria ya que no hay indicación de algún cambio con

el tiempo.
• La transferencia de calor es unidimensional dado que se tiene simetría térmica con
respecto a la línea central y no hay variación en la dirección axial.
• Las conductividades térmicas son constantes.
• La resistencia térmica por contacto en la interfase es despreciable.
• En el coeficiente de transferencia de calor se incorporan los efectos de la radiación, si
los hay.
 1. Calor generado :

Qgen = V * I = (8 V) (10 A) = 80 W.

Para red de resistencia térmica para este problema comprende una resistencia a la
conducción , para la cubierta de plástico y una resistencia a la convección, para la
superficie exterior, en serie, como se muestra en la figura, Se determina que los valores
de estas dos resistencias son ;

A2 = (2πr2)L = 2 π( 0.0035 m) (5 m) = 0.110 m2

Rconv = 1/ h A2 = 1/ (12 W/ m2-°C) (0.110 m) = 0.76 °C/W

Rplástico = ln (r2/r1)/ 2πkL = ln (3.5/1.5)/ [2π (0.15 W/m-°C)(5 m)] = 0.18 °C/W

Y, por lo tanto;

R total = Rplástico + Rconv = 0.76 + 0.18 = 0.94 °C/W

Entonces se puede determinar la temperatura en la interfase a partir de;

Qgen = (T1 − T∞ )/ Rtotal T1 = T∞ + Qgen Rtotal

= 30 °C + (80 W)(0.94 °C/W) = 105 °C

Note que no se involucra directamente el alambre en la red de resistencias térmicas, ya que

el alambre comprende la generación de calor.

Para responder a la segunda parte de la pregunta se necesita conocer el radio crítico de

aislamiento de la cubierta de plástico. Este se determina a partir de la ecuación;
 rc = k / h = 0.15 W/m-°C/ 12 W/m2-°C = 0.0125 m = 12.5 mm

el cual es más grande que el radio de la cubierta de plástico. Por tanto, al aumentar el
espesor de la cubierta de plástico se acrecentará la transferencia de calor hasta que el
radio exterior de esa cubierta llegue a 12.5 mm. Como resultado, se aumentará la razón de
transferencia de calor, Qgen, cuando la temperatura de la interfase, T1, se mantenga
constante o bien T1 disminuirá cuando Qgen se mantenga constante, el cual es el caso en
este problema.

Discusión: Se puede demostrar, al repetir los cálculos anteriores para una cubierta de
plástico de 4 mm de espesor, que la temperatura en la interfase cae hasta 90.6 °C cuando
se duplica el espesor de esta cubierta. También se puede demostrar de manera semejante
que la interfase alcanza una temperatura mínima de 83 °C cuando el radio exterior de la
cubierta de plástico es igual al radio crítico.

5.- SISTEMA CON FUENTE DE CALOR

El exterior de un hilo de cobre de 2 mm de diámetro está expuesto a un entorno

convectivo con h = 5000 W/m2-°C y T∞ = 100 °C. ¿ Que corriente debe pasar a través
del hilo para que la temperatura en el centro sea 150 °C?. Repítase para un hilo de aluminio
del mismo diámetro. La resistividad del cobre es 1.67 µΩ-cm.

Solución:
Datos:

L=1m ro = d/2 = 2 mm/2 = 1mm (0.001 m)

 kCu = 386 W/m-°C kAl = 204 W/m-°C

ρ Resistividad del Cu = 1.67 µΩ-cm. ρ Resistividad del Al = 2.09 µΩ-cm.

1. Determinación del calor generado (q’).

Tw = q’ro/2h + T∞ Tc = Tw + q’ro2/4k

Tc = q’ro/2h + q’ro2/4k + T∞

(Despejando q’)

Tc − T∞ 150 − 100

q’ = =

ro/2h + ro2/4k (0.001)/2(5000) + (0.001)2/ 4(386)

= 4.968 x 108 W/m3

2. Potencia eléctrica.

P = q’.*V(volumen del alambre) = q’(πro2L) = (4.968 x 108 W/m3)(π)(0.001m)3 (1m)

= 1 560.7 W

3. Resistencia del alambre.

R = ρ L/A = 1.67 x 10 −6 Ω-cm. x 1 m/100 cm x [1 m/π (0.001 m)2] = 0.005316 Ω
4. Intensidad de corriente.
P = I2 R
I = (P/R)0.5 = (1 560.7/0.005316)0.5 = 542 Amperios.
Para el aluminio se sigue el mismo procedimiento, siendo; I = 486 Amperios.
6.- TRANSFERENCIA DE CALOR EN UNA ALETA
Determine la conductividad térmica de una larga barra de 4.5 cm de diámetro, la mitad se
insertó en un horno mientras que la otra mitad se dejó expuesta al aire a 27 °C. Una vez
que se alcanzó el estado estable, se midieron las temperaturas en dos puntos a 7.6 cm uno
del otro y se encontró que eran de 126 °C y 91 °C, respectivamente. El coeficiente de
transferencia de calor en la superficie de la barra expuesta al aire se estimó en 22.7
W/m2-°K. ¿Cuál es la conductividad térmica de la barra cilíndrica?.

Solución:
Datos:

To = 126 °C T = 91 °C T∞ = 27 °C

x = 0.076 m P=πD P = π (0.045 m) = 0.1414 m

A = π D2 /4 = π (0.045 m)2/4 = 1.5904 x 10−3 m2

La ecuación para la distribución de temperaturas en una aleta larga o infinitamente larga.

Caso I: Relación de temperaturas;

(T − T∞) / (To − T∞) = e −mx

ó T(x) = T∞ + (To − T∞) e −mx

Reemplazando datos: (91 − 27/ (126 −27) = e –m (0.076)

0.6465 = e – 0.076m m = 5.74 ó m2 = h P/kA

Luego; k = hP/m2A

k = (22,7 W/m2-°C) (0.1414 m)/ (5.74)2 (1.5904 x 10 −3 m2)

k = 61.26 W/m-°K (conductividad térmica de la barra)

 Tarea 2. RESOLVER PORBLEMAS PROPUESTOS: Del Texto Guía.
Problemas: 2.2, 2.4, 2.7, 2.9, 2.11, 2.14, 2.16. Completar la tarea hasta 10 problemas
como mínimo; puede ser de otros textos.
