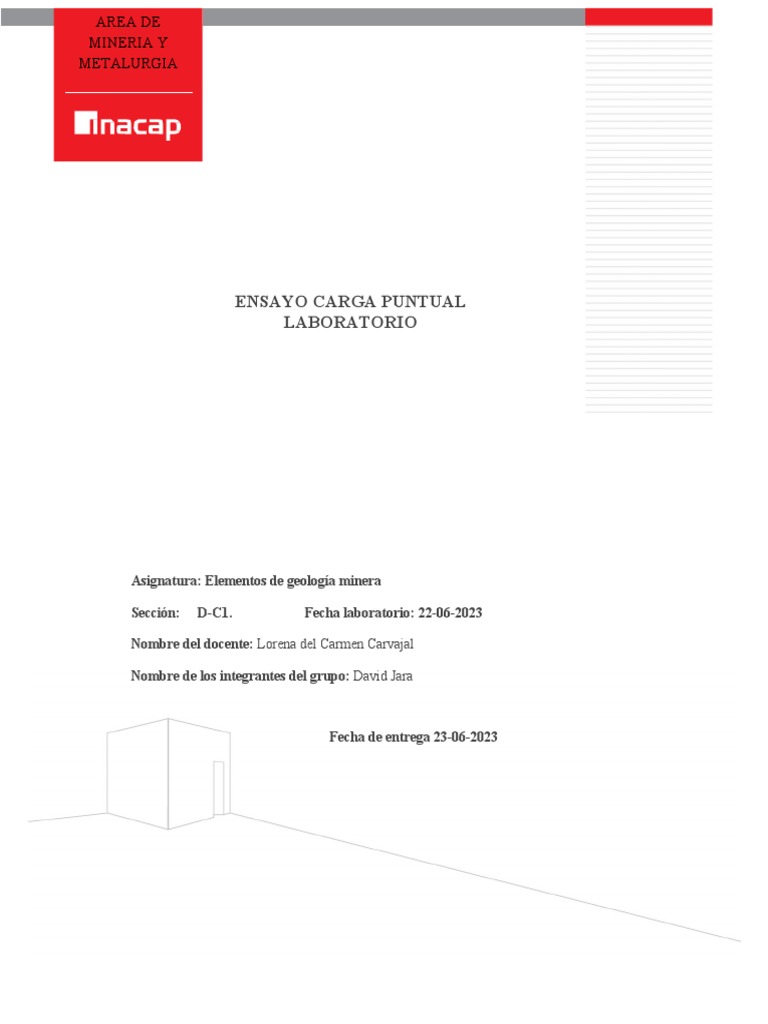

AREA DE

MINERIA Y
METALURGIA

ENSAYO CARGA PUNTUAL

LABORATORIO

Asignatura: Elementos de geología minera

Sección: D-C1. Fecha laboratorio: 22-06-2023

Nombre del docente: Lorena del Carmen Carvajal

Nombre de los integrantes del grupo: David Jara

Fecha de entrega 23-06-2023

Contenido
I. Introducción .......................................................................................................................................... 3
II. Objetivo ................................................................................................................................................. 3
III. Desarrollo .............................................................................................................................................. 4
IV. Conclusiones .......................................................................................................................................... 9
V. Referencias bibliográficas ...................................................................................................................... 9

INFORME LABORATORIO 2
I. Introducción

Aplicamos conocimientos previamente adquiridos en clases mediante el uso de cálculos para determinar la
carga puntual y resistencia de una muestra de roca en el laboratorio, para este ensayo se usaron valores
entregados por la maquina en el laboratorio los cuales aplicados mediante fórmulas previamente vistas en
clases permiten determinar estas resistencias y cargas puntuales.

II. Objetivo
• Aplicar conocimientos adquiridos en clases anteriores.
• Analizar datos y desarrollar cálculos que permitan dar a conocer la resistencia de la roca.
• Calcular diámetros y resistencia de la roca ante esfuerzos causados para medir su resistencia

INFORME LABORATORIO 3
III. Desarrollo

Equipos del laboratorio para esta actividad:

Nanómetro Digital (EQUIPO DE CARGA PUNTUAL)

Se utiliza para determinar valores de resistencia de una muestra de roca (testigo)

tanto en terreno como en laboratorio. Consiste en un bastidor para la aplicación
de cargas hasta 55 KN (kilo newton) el cual lleva incorporado un gato hidráulico
manual. El instrumento acepta probetas de hasta 4” (101,6mm) de diámetro que
se introducen entre sus dos puntas cónicas, una escala graduada indica la
distancia entre estas dos puntas, la carga aplicada se obtiene mediante un
transductor de presión y visualizado en una pantalla digital.

Escala de precisión: 0-56 KN -65.000 divisiones

Resolución: 0,001 kn
Precisión: (+-) 1%
Dimensiones: 500x630x820 mm
Peso: 35 Kg

Cinta Métrica
Utilizada para medir la roca ( muestra o testigo) en base a la medida obtenida por
la cinta métrica en milímetros (W1-W2) la usaremos más adelanta junto con los
datos obtenidos con el nanómetro digital para obtener el diámetro final.

Calculadora

Utilizada para obtener los valores al momento realizar cálculos matemáticos

Oxido de cobre: Roca utilizada en el experimento, para el cual se le aplico una

carga analizar su reacción

INFORME LABORATORIO 4
Experiencia:
Partimos eligiendo una roca para posteriormente hacer el ensayo, una vez lista la maquina se puso la roca
entre medio de las puntas cónicas mientras se unían para ejercer presión en esta mediante el accionar de
gato hidráulico.

Una vez en este punto se procedió a poner encima de la maquina la caja de madera que se puede observar
en el fondo por seguridad ya que fragmentos de la roca al llegar al punto de quiebre podían salir
esparcidos en cualquier dirección. Una vez puesta se procedió a ejercer la fuerza necesaria hasta el punto
de quiebre.

Cuando la roca al fin llego al punto de quiere y se fragmento, se pueden observar los restos de esta roca 3
pedazos al ejercer una fuerza arrojada por la máquina de 9,180 Kilo newton ( Valor P ).

Antes de fragmentar la roca pudimos obtener el valor “mm” que nos entrega
la máquina (valor que separa las dos puntas por la roca que se encuentra entre
medio de estas) el cual es 34 milímetros.

INFORME LABORATORIO 5
 Proceso
W2 = 9.5

D = 34mm

W1 = 9.1

Cálculos

Los valores W1 y W2 se suman y se dividen por dos para obtener un valor final que llamaremos valor W

W1 - W2 VALOR D VALOR P
9.5- 9.1. (9.5+9.1= 18.6 18.6 /2 = Valor W = 9.3 34 mm 9,180

𝟒
Calcular Diámetro Equivalente Formula:De= ! ∗ 𝑾 ∗ 𝑫
𝝅

𝟒
! ∗ 𝟗, 𝟑 ∗ 𝟑𝟒𝒎𝒎 = 20,06mm
𝝅

EN LA CALCULADORA: (4/𝜋) * 9.3*34 = X "𝐴𝑛𝑠 (𝑥)= 20,06mm

Formula: 𝐼𝑠 = (𝑃 ∗ 1000)/(𝐷𝑒)!
#$%&
Is = 9,180 *1000 = 9180 '&,&)! = 22,81
El resultado está en PA, pasarlo a MPA
Is = 22,81291 (Pa)
Is= 2,3 (MPA)

*+
Formula a usar: I (50) = F * IS
,&

INFORME LABORATORIO 6
 -.
Is (50) = = 0,68 0,68 * 2,3 = 1,564
,&
Is= 1,6 MPA

Resistencia Comprensión uniaxial (RCU)

Is (22) = 22 * 1,6 = 35,2. =35 Mpa

INFORME LABORATORIO 7
Marco Teórico:
La resistencia de compresión uniaxial se centra en el estudio de la capacidad de una muestra de roca para
resistir cargas aplicadas en dirección axial. Este tipo de ensayo es fundamental para determinar la resistencia
de la roca y su comportamiento frente a la compresión.

El ensayo de resistencia de compresión uniaxial implica aplicar una carga unidireccional sobre la muestra
de roca hasta que se produce su fractura. Durante el ensayo, se registran los valores de carga aplicada y la
deformación experimentada por la muestra.

En el informe proporcionado, se describe el equipo utilizado para realizar el ensayo de resistencia de

compresión uniaxial en el laboratorio. El equipo principal es el Nanómetro Digital, que consiste en un
bastidor con capacidad de carga de hasta 55 kN y un gato hidráulico manual para aplicar la carga. El
nanómetro digital acepta probetas de hasta 4" de diámetro, y cuenta con un transductor de presión y una
pantalla digital para visualizar la carga aplicada. La escala graduada en el nanómetro digital permite medir
la distancia entre las puntas cónicas que sujetan la muestra de roca.

Además del nanómetro digital, se utilizó una cinta métrica para medir la muestra de roca en milímetros y
una calculadora para realizar cálculos matemáticos durante el proceso.

El informe describe la experiencia de realizar el ensayo. Se elige una roca y se coloca entre las puntas
cónicas del nanómetro digital. Se aplica la fuerza mediante el gato hidráulico hasta que la roca se fractura.
Por razones de seguridad, se coloca una caja de madera encima del equipo para contener los fragmentos de
roca.

Después de la fractura de la roca, se registran los valores obtenidos. El informe menciona un valor de fuerza
de 9,180 kN (kilo newton) como el punto de quiebre de la roca (valor P). Antes de la fractura, se registran
los valores de separación entre las puntas cónicas: W1 = 9.1 mm y W2 = 9.5 mm. Estos valores se utilizan
para calcular el diámetro final de la muestra de roca.

Cálculos y Resultados:
Los cálculos realizados en el informe incluyen la determinación del diámetro (D) de la muestra de roca y
los valores de resistencia compresiva uniaxial (RCU). Se utiliza la fórmula De= √4/π * W * D para calcular
el diámetro, donde W es el promedio de las medidas W1 y W2. Luego, se calcula el valor de resistencia Is
(50) utilizando la fórmula I (50) = F * IS / DE, donde F es el valor de fuerza obtenido en el ensayo y IS es
el índice de resistencia obtenido previamente.

A partir de estos cálculos, se obtiene un valor de resistencia de 2.3 MPa. Además, se calcula el valor de
resistencia compresiva uniaxial (RCU) multiplicando el valor de resistencia por 22, lo que resulta en 35
MPa.

El informe presenta el proceso experimental y los cálculos realizados para determinar la resistencia de la
muestra de roca utilizando los equipos de laboratorio mencionados. Estos resultados son importantes para
evaluar la resistencia

INFORME LABORATORIO 8
IV. Conclusiones
En conclusión, el informe describe el ensayo de resistencia de compresión uniaxial realizado utilizando el
Nanómetro Digital en el laboratorio. Se aplicó una carga unidireccional a una muestra de roca hasta que se
produjo su fractura. Los cálculos realizados permitieron obtener la resistencia de compresión uniaxial de la
roca, que se determinó en 2.3 MPa. Estos resultados son importantes para comprender el comportamiento y
la capacidad de la roca para soportar cargas en dirección axial, lo cual es relevante en estudios geológicos
y de ingeniería relacionados con la estabilidad de estructuras y excavaciones en roca. Ayudando de gran
manera al estudiante a formarse de manera profesional a través de los laboratorios realizados.

V. Referencias bibliográficas

Pagina con información del nanometro digital. http://www.gisiberica.com
