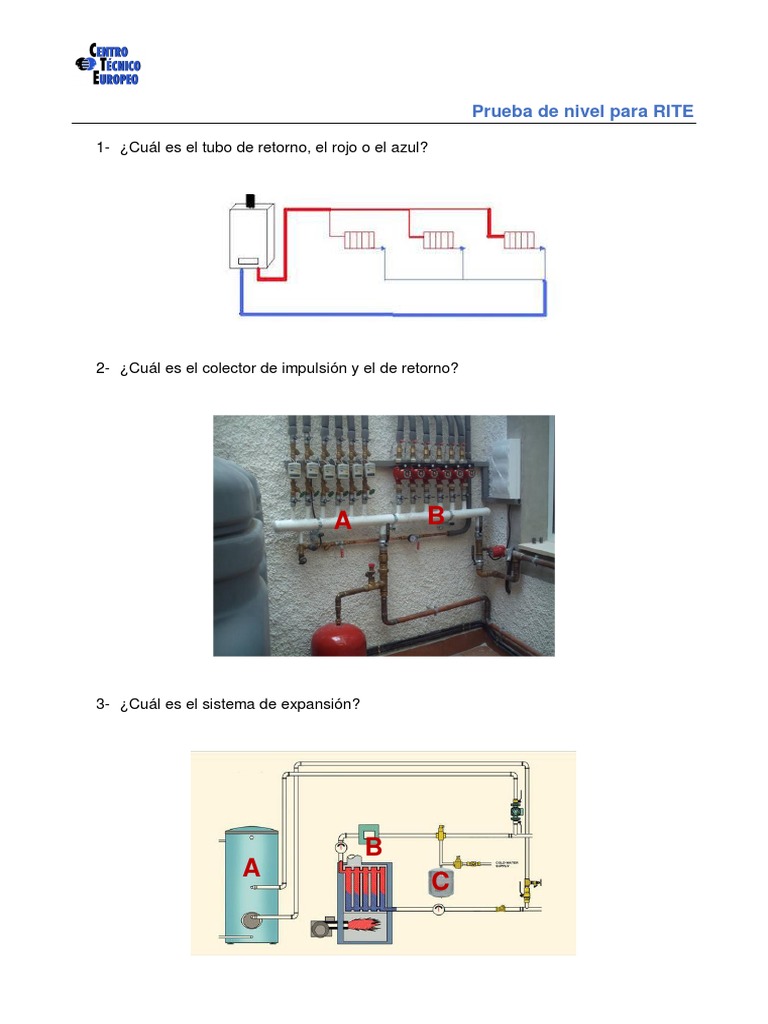

Prueba de nivel para RITE
1- ¿Cuál es el tubo de retorno, el rojo o el azul?
2- ¿Cuál es el colector de impulsión y el de retorno?
A B
3- ¿Cuál es el sistema de expansión?
o
B
A
C
( Emo
~~ TÉCNICO
EUROPEO
4- En el siguiente esquema del ciclo de refrigeración, ¿qué elemento cede calor?
A' A El o
_ I_ _ c_c)
o
rn
5- En el siguiente esquema del ciclo de refrigeración, ¿qué elemento absorbe calor?
El o
o
(Emo
~~E TÉCNICO
UIOPEO
6- De los tres sistemas de transmisión del calor ¿cuál es cada uno de ellos en el
dibujo?
7- ¿En qué sentido circulará el calor en el siguiente dibujo?
CUERPO B
MENOR TEMPERATURA
8- ¿Cuál es el valor de X en la siguiente ecuación?

3 6
=
2 𝑋
9- Por una tubería circulan 2 m3 cada hora ¿cuál es el caudal de dicha tubería?
10- El calor especifico del agua es 4,182 J/gºC ¿Cuántos Julios hay que suministrarle a
un depósito de agua de 1.000 litros a 14 ºC, para alcanzar los 60 ºC?
11- Si el huevo es el mantiene constante sus características ¿qué agua es más densa?
A
B C
(Emo
~~ TÉCNICO
EUROPEO
12- ¿Cuál sustancia es la más densa?
E
D
C
B
A
13- Si cada color representa un estrato de aire ¿de qué color seria el estrato de mayor
temperatura?
a
Da
D
14- ¿Cuál es la sección de una tubería de diámetro interior 40 mm?
15- ¿Dónde existe mayor presión en la aspiración o impulsión de una bomba de agua?
16- Un determinado refrigerante, evapora a 5 ºC y a una presión de 1 bar. Si

aumentamos la presión ¿Qué le pasará a la temperatura de evaporación?
17- Una bomba de calor aire-aire trabajando en refrigeración ¿de dónde extrae el calor?
18- Una bomba de calor aire-agua, trabajando en calefacción ¿de dónde extrae la
energía?
( Emo
~~E TÉCNICO
UIOPEO
De las siguientes instalaciones:
C
- - -
JilIID lililil
fl JilIID JIIllII
19- ¿Cuál es de dos tubos o bitubular?
20- ¿Cuál es mono tubo?
21- ¿Cuál es por colectores?
22- ¿Qué un sistema de climatización todo aire?
23- Cuándo se determinan las necesidades de calefacción de un edificio, ¿hay que

considerar la orientación de las diferentes dependencias que lo constituyen?
24- ¿Qué es un purgador de aire en una instalación de calefacción?

(Emo
~~E TÉCNICO
UIOPEO
25- ¿Cuál de los siguientes manómetros es de presión relativa?
B
A
26- Por una tubería de 20 mm de diámetro interior circula agua de calefacción a 1,2 m/s.
¿Cuál es el caudal que circula por la referida tubería?
27- Si tenemos los siguientes depósitos ¿en cuál de los puntos detallados, existe una
presión mayor?
D
10 m D20 m
□
3m
□
3m
A B
28- 2 btu ¿a cuántos Julios equivalen?
29- ¿Cuál motor es más potente, unos de 3 kW u otro de 65.000 cal?
30- ¿Dónde existe mayor energía, en una habitación que está a 24 ºC o en un vaso de
agua que se encuentra a una temperatura de 298 K?
(Emo
~~E TÉCNICO
UIOPEO
Ejercicio de repaso 1
1- ¿Cuántos metros son 10.380 ft?
a- 4.150 m
b- 3.163,82 m
c- 5.670,15 m
d- 2.867,55 m
𝑏𝑡𝑢
2- Una bomba de calor tiene una potencia de 500 ¿Cuál es su valor en unidades del SI?
ℎ
a- 1.465,2 W
b- 3.000 W
𝐽
c- 2.657
𝑠
d- Ninguna de las anteriores
3- Una tubería tiene un diámetro de 2,5 in ¿Cuál es su diámetro en unidades del SI?
a- 40 m
b- 63.50 mm
c- 1,4 atm
d- 33 m
4- Una tubería tiene una presión de 3.450 mmH2O. ¿Cuál es su valor en unidades del SI?
a- 40 kPa
b- 33.832,77 Pa
c- 1,4 atm
𝑘𝑔
d- 33
𝑚
5- Una bomba de calor trabaja a una presión en baja de 1.040 psi ¿Cuál es su valor en unidades del SI?
a- 167 bar
b- 17 kPa
c- 7.170.800 Pa
6- El motor eléctrico de una bomba tiene una potencia de 3 hp ¿Cuál es su valor en unidades del SI?
a- 200 kW
b- 2.000 J
c- 2.237,1 cal
d- 2.237,1 W
7- Una caldera genera 500.000 cal en una hora. ¿Cuál es su potencia en unidades del SI?
a- 500 kW
b- 500 W
c- 581,25 W
d- 581,25 kW
𝑐𝑎𝑙
8- Una caldera quema 300 gramos de butano cada hora. El poder calorífico inferior del butano es de 10.924
𝑘𝑔
¿Cuál es su potencia en unidades del SI?
𝐽
a- 3,809
𝑠
b- 3,809 kW
c- 3.809 W
d- Todas las anteriores
(Emo
~~E TÉCNICO
UIOPEO
Ejercicio de repaso 1
3 𝑚3
9- Una piscina de 800.000 dm se pretende llenar utilizando una bomba con un caudal de 1,5 ¿Cuánto
20 𝑚𝑖𝑛𝑢𝑡𝑜𝑠
tiempo tardará en llenarse la piscina?
a- 3 horas
b- 34.000 s
c- 177,77 h
d- 120,14 h
10- Una placa de captación solar, es capaz de absorber 2.520.000 J de energía térmica en 1 hora. ¿Cuál es la
potencia de dicha placa?
a- 700 W
b- 500 W
c- 400 W
1.¿Cuántos metros son 10.380 ft?
a.4.150 m
~ 3.163,82 m
c.5.670, 15 m
d.2.867,55 m
O, 3048 m
10. 38ü--ft- x l -ft- = 3 . 163, 82 m
2. Una bomba de calor tiene una potencia de 500 b;:'

¿Cuál es su valor en unidades del 51?
a.1.465,2 W
b.3.000 W
c.2.657i
s
~ Ninguna de las anteriores
¡, Dm- X 1--h- 1. 055 J _ 500 X 1 . 055 J _ J_

500 L X - - - - - - 146 52 - - 146 52 W
-n- 3 . 600 s 1-bttt- 3. 600 s ' s '
b trt lkW
500 7t- x b = 0,14653kW = 146, 53 W ( ENIIO
h 3 . 412, 1 4 16 ~ • ETÉCIICO
UIOPl!O
3. Una tubería tiene un diámetro de 2,5 in

¿Cuál es su diámetro en unidades del SI?
a.40 m
@63,5mm
c.1,4 atm
d.33 m ~
. O, 0254 m _ 0ffl- 1 . 000 mm

2, 5 m x l --itt- - 0 , 0635 x l -m- = 63, 50 mm
4. Una tubería tiene una presión de 3.450 mmH 2 0.
¿Cuál es su valor en unidades del 51?
a.40 kPa
@ 33.832, 77 Pa
c.1,4 atm
d.33 kg/m
1 '1l'lffi6 9. 806, 37 Pa
3. 450 mml 12 0 x 1 000 HtmH 0 x 1 m H 0
2
= 33. 831Pa
2
5. Una bomba de calor trabaja a una presión en

baja de 1.040 psi ¿Cuál es su valor en unidades
del SI?
a.167 bar
b.17 kPa
c. 7.170,540 kPa
d. Ninguna de las anteriores
6. 894, 75 Pa
1. 040-psi- X . = 7. 17~0 . 540 Pa
l -psi- C1mo
6. El motor eléctrico de una bomba tiene una
potencia de 3 hp ¿Cuál es su valor en unidades
del 51?
a.200 kW
b.2.000 J
c. 2.237, 1 cal
@) 2.237, 1 ~w
745, 69 W
3 hp x l hp
= 2.237, 07W
7. Una caldera genera 500.000 cal en una hora.
¿Cuál es su potencia en unidades del 51?
a.500 kW
b.500 W
@581,25 W
d.581,25 kW
-rnf 1-h- 1 -lttttt 4 . 186, 8 J 500. 000 X 4 . 186, 8 J
500. 000 -A- X 3 . 600 S X 1. 000-e-a+-X 1 -lt:ettt- = 3 . 600s X 1 . 000
~
= 581, 50 W
500. 000 e.y' X l W~ = 581,5 W
~ 859, 84 e C1mo
~~ T...........
8. Una caldera quema 300 gramos de butano cada

hora. El poder calorífico inferior del butano es de
10.924 ~~ ¿Cuál es su potencia en unidades del 51?
a. 3,809 J-
s
b.3,809 kW
c.3.809 W
d. Todas las anteriores
300 gramos de butano, tendrán una energía de:
..L
300 gra¡n os x
1/4 ~
10. 924 cal
= 3 . 277, 2 cal
1. 000 gr os X 1jlg
Estos 300 gramos de butano, los consume en una hora. Por lo
tanto la potencia será:
3 . 277, 2 c;ÍL 4, 186] 1}{ J

I x 1 f6-l x 3 . 600 s = 3, 81 ~ = 3, 81 W
9. Una piscina de 800.000 dm 3 se pretende llenar
utilizando una bomba con un caudal de 1,5
3
m ¿Cuánto tiempo tardará en llenarse la
20 minutos
piscina?
a.3 horas
b.34.000 s
@ 177,77 h
d.120, 14 h
0, 001 fa3 20 minutos

800.000 cy63 X l ~ 3 X 1, 5 j,{3
= 10. 666, 66 minutos = 177, 77 h
1O. Una placa de captación solar, es capaz de

absorber 2.520.000 J de energía térmica en 1
hora. Sabiendo que 1W=1J/1s ¿Cuál es la
potencia de dicha placa?
@ 700W
b.500 W
l¡
c.400 W
2 . 520. 000 J 1){' = 2. 520. 000 / = 700 W
V:' 3 . 600 s 3 . 600 s
1- Una bomba de calor extrae de una habitación
360.000.000 J en una hora
¿Cuál es la potencia térmica (en unidades del SI) de
dicha bomba de calor?
2- Una caldera aporta a una estancia 30.100 kcal/h

dicha caldera?
3- Un depósito de agua de base cuadrada de lado 3.000

mm y altura 6 ft ¿Cuál es el volumen de agua que puede
albergar en unidades del SI?
3
4- Una bomba de agua mueve 5.438 dm en 2 horas.
¿Cuál es su caudal en unidades del SI?
5- Una caldera situada en la plata baja de un edificio de

55 ft de altura ¿qué presión (en unidades del SI)
marcará un manómetro situado en ella?
6- Por un radiador de calefacción circulan 1.400 litros

de agua a una temperatura de 80 ºC cada 20 minutos.
dicho radiador si la temperatura de la sala donde está
instalado es de 10 ºC?
11- Una bomba de calor extrae de una habitación 360.000.000 J en una hora.
Sabiendo que 1W=1J/1s.
¿Cuál es la potencia térmica ( en unidades del SI) de dicha bomba de calor?
Energía
Potencia = T "
iempo
Energía = 360. 000. 000 J Tiempo =

1
íJ s = 3. 600 s
1/'.,,¡ x 3. 600
. 360. 000. 000 J

Potencia= _ s = 100. 000 W
3 600
12- Una caldera aporta a una estancia 30.100 kcal/h. Sabiendo que 1W=1J/1s.
¿Cuál es la potencia térmica ( en unidades del SI) de dicha caldera?
Energía
Potencia = - .- -
Tiempo
Potencia= 30. 100 ~ l x 0

3 . 600 s X
4
• 1B k]
1 íjlal
= 34, 94 k] = 34, 94 kW
s
13- Un deposito de agua de base cuadrada de lado 3.000 mm y altura 6 ft

¿Cuál es el volumen de agua que puede albergar en unidades del SI?
Volumen = Superficie de la base x altura 1
0, 001 m 0, 3048m
3.000~ x--- 3m 6-fH<. l--f'- = 1,82 m
1-fffffi
Volumen = 9 m2 x 1, 82 m
LJ 3m
1,82 m
Volumen = 16, 38 m 3
14- Una bomba de agua mueve 5.438 dm 3 en 2 horas. ¿Cuál es su caudal en
unidades del SI?
Volumen
Caudal =-.--
Tiempo
5.438 dm3
Zh
m3
Unidades : -
s
5. 438--tl-n-tl O, 001 m 3 1 -h m3
2-h- X 1 flmL
x --- = 0, 00075 - s
3 . 600 s
15- Una caldera situada en la planta baja de un edificio de 55 ft de altura

¿qué presión (en unidades del SI) marcará un manómetro situado en ella?
1 Presión= densidad x g x altura 1
¿Presión?
( ENTIO
~~E TÉCNICO
UIOPEO
DE CISEUNZH Pl0fESI0UlES Sl
1 Presión= densidad x g x altura 11 Presión= metros de columna de agua
O, 3048 m 9806 Pa
55-f-t,-X - - - - = 16, 76 mee: X - - - 164.387Pa
1~ 1~
16- Por un radiador de calefacción circulan 1.400 litros de agua a una
temperatura de 80 ºC cada 20 minutos. ¿Cuál es la potencia térmica (en
unidades del SI) de dicho radiador si la temperatura de la sala donde está
instalado es de 10 ºC?
Energía t érmica cedida = Calor especifico del agua x masa d e agua x di{ erencia de temperaturas
Energía
Calor especifico del agua = 4.186-k / 0 Potencia = T'
g • -C 1empo
Masa de agua
. 1 kg
Mas a de agua = 1. 400 ltt, os x l lill os = 1 . 400 kg
Diferencia de temperaturas
tiT = 80 º C - 10 º C = 70 º C __(EJJRO
CEl1IO
• ETÉCIICO
UIOPIO
IH 111 \t l , tJ J.\ , urt uflU I (
Perímetro, Superficie y Volumen 1
1- ¿Cuál es el volumen de un prisma de base cuadrada de 1,5 m de lado y 10.000

mm de alto?
2- ¿Cuál es la sección de una tubería de cobre de 2 mm de pared y 24 mm de

diámetro exterior?
3- ¿Cuántos litros de agua caben en un depósito de base circular de 2 m de

diámetro y 4 m de altura?
4- ¿Cuál es la superficie de un triangulo rectángulo de 3 m de lado y 2 m de altura?
5- ¿Qué superficie de aislante es necesaria para aislar una tubería de 0,5 m de

diámetro exterior y 150 m de longitud?
6- Hay que aislar un depósito de base rectangular de 3 x 2 m y altura 5 m. ¿Qué

superficie de aislante es necesaria?
7- ¿Cuál es la longitud del segmento “X” del siguiente triangulo rectángulo?
5m
15 m
8- ¿Cuál es la longitud de la siguiente circunferencia?
5m
t EIITIO
&>ETÉCNICO
UIOPEO
fNSEiUZAS PI0FESI0UlH Sl
•
¿Cuál es el volumen de un prisma de base cuadrada de 1,5 m de lado y
10.000 mm de alto?
1 m3 = 1.000I
1,5 m
Volumen = Superficie base x altura
Superficie base= 1, 5 m x 1, 5 m = 2,25 m 2
10.000 mm = 10 m
Volumen = 2, 25 m2 x 10 m ~ 22,Sm 3 I
\.EfflO
•
D ETÉCIICO
UIOPEO
,11ns1ouus
F11uiu1H Sl
¿Cuál es la sección de una tubería de cobre de 2 mm de pared y 24 mm de

diámetro exterior?
Superficie = rr x Radio 2
Radio = 10 mm
Superficie = rr x R 2 = rr x 100 mm 2 =t
14,1Smm2 I
24mm
\ llTIU
t ETÉCIICO
UIOPEO
EiANIAS ~I0FfSI0UlB SL
•
¿Cuántos litros de agua caben en un deposito de base circular de 2 m de
diámetro y 4 m de altura?
1 m 3 = 1.000l
Volumen = Superficie base x altura

2m Superficie = rr x Radio 2
Superficie = rr x 1 m 2 = 3,14 m 2
4m Volumen = 3, 14m2 x 4 m = 12,56m3
Litros= 12,56m3 x
1
: ° ~ 12. 560 litro4
3
1
\.EITIO
• ETÉCNICO
UIOPEO
iEiANZAS PI0HSI0UlES Sl
•
iCuál es la superficie de un triangulo rectángulo de 3 m de lado y 2 m de
:1ltura?
2m r---------___
1 ~ --------------
3m
Base x altura
Superficie = - - -- - - Superficie = 3m x 2m =I 3 m 2 I
2 2
,Emo
• ETÉCNICO
UIOPEO
SEiUZH ,aonSIOUlES H
•
¿Qué superficie de aislante es necesaria para aislar una tubería de 0,5 m de
diámetro exterior y 150 m de longitud?
150 m
1,57 m >--- ---+~ Longitud circunferencia =2 x n x Radio

Longitud circunferencia = 2 x n x O, 25 m = 1, 57 m
Superficie rectangulo = Base x Altura

=l..
Superficie rectangulo = 150 m x 1, 57 m 2_ 3_ 5_ ,_5_m
_ 2 .,.I
1,57 m
~ENTRO
~~ETÉCNICO
UIOPEO
EISfiUZAS PI0FESI0UlES H
•
Hay que aislar un depósito de base rectangular de 3 x 2 m y altura 5 m . ¿Qué
superficie de aislante es necesaria para cubrir las 6 caras?
3m
3m
2m
Sm
3m 2m
\iil:IIIKV
~~ETÉCNICO
f
UIOPEO
EISEiuus rt0fBI0UltS SL
•
Hay que aislar un depósito de base rectangular de 3 x 2 m y altura 5 m. ¿Qué
superficie de aislante es necesaria para cubrir las 6 caras?
3m
e
Superficie =2mx 3m = 6 m2
6 m2 x 2 = 12 m 2 2
ml 1
Superficie = 2 m x 5 m = 10 m 2
10 m2 x 2 = 20 m 2
Superficie = 3 m x 5 m = 15 m 2
15 m2 x 2 = 30 m 2
Superficie total = 20m2 + 30 m 2 + 12 m 2
3m 2m
\ IHIIIIU
~ETÉCNICO
UIOPEO
IEÑUZAI ,aoFEIIOU LII ll
•
¿Cuál es la longitud del segmento "X" del siguiente triangulo rectángulo?
5m ~
15 m
\,EIIIKU
9 ETÉCIICO
UIOPEO
IIÑHZAS ,aOFESIOUlll SL
•
¿Cuál es la longitud de la siguiente circunferencia?
Sm
Longitud circunferencia =2 x n x Radio
Longitud circunferencia =2 x n x 2, 5 m
Longitud circunferencia =115, 70 m 1

CENTRO
~~ TÉCNICO
EUROPEO
Ejercicio de recapitulación 01
01- ¿Cuál es el volumen de un deposito de ACS de base cuadrada de 15 ft de lado y una

altura de 300 in?
a- Nos faltan datos para poder calcular el volumen

b- 265,35 m3
c- 4.500 m3
02- En el plano de una determinada instalación de calefacción, una tubería de 22 mm de

diámetro tiene una longitud de 4 centímetros. ¿Si el plano está en una escala de 1:20
¿cuál es la longitud real de la tubería?
a- 8 centímetros
b- 0,8 m
c- 8 m
03- ¿Cuál de las siguientes unidades es una unidad básica del sistema internacional de
medidas?
a- Pa (Pascal)
b- N (Newton)
c- S (Segundo)
04- ¿Cuál es el valor mayor de las siguientes unidades?

a- 300 Btu
b- 10.000 cal
c- 1 kW/h
05- Si un plano está dibujado en escala 1:50 y medimos en el plano una tubería que tiene
20 cm de longitud, ¿a cuántos metros corresponde en la realidad?
a- 1000 m
b- 100 m
c- 10 m
06- ¿Cuál es la superficie de material aislante que necesitamos para aislar (por todas sus
caras) un depósito de ACS de base circular de 78,73 in de diámetro y una altura de
13,12 ft?
a- 6,28 m2
b- 12,56 m2
c- 31,41 m2
CTEEP
CENTRO
~~ TÉCNICO
EUROPEO
07- Una caldera genera 750.000 cal cada hora de funcionamiento. ¿Qué energía
generará en 2,5 horas funcionando?
a- 1.875.000 J
b- 7850,25 kJ
c- 7850,25 W
08- ¿Cuál es la sección de circulación de fluido de una tubería de cobre de 0,86 in de

diámetro exterior y un grueso de pared de 0,002 m?
a- 0,028 m2
b- 28,6 in2
c- Nos faltan datos para poder determinar la sesión
09- ¿Cuál de los siguientes valores pertenece a una unidad derivada del sistema
internacional?
a- caloría
b- Julio
c- Newton
10- ¿Cuál es el área de un circulo de 23 in de radio?

a- 1,05 m2
b- 1.661 centímetros2
c- 16,61 m2
11- 860 kcal ¿a cuántos Julios equivalen?

a- 3600648 J
b- 1 kW
c- Ninguna respuesta es correcta
12- 1.000 W ¿a cuántas calorías equivalen?

a- 1.000 cal
b- 3.600 cal
c- Ninguna respuesta es correcta
CTEEP
CENTRO
~~ TÉCNICO
EUROPEO
13- Sobre una superficie de 300 m2 ejercemos una fuerza de 3.000 N. ¿Cuál es la presión
que provocamos?
a- 10 J
b- 10 Pa
c- 10 W
14- Un depósito de base rectangular de 40 in por 15 ft y una altura de 1.500 mm, ¡qué
volumen tiene?
a- 15,6 in3
b- 6,92 m3
c- 5832 litros
15- ¿Cuál es la superficie de una triangulo rectángulo de 12 m de base y 2.500 mm de

altura?
a- 24 m3
b- 150 m3
c- 150 m2
CTEEP
Ejercicios 1ª clase de conocimientos básicos
1. Se desea pintar la superficie lateral de un depósito cilíndrico de 20m de

diámetro y 15m de altura. Si se pinta a razón de 12 € el metro cuadrado,
¿cuánto costará pintarlo?
2. En el centro de un jardín cuadrado de 150m de lado hay una piscina de

dimensiones 8m de ancho y 25m de largo. Calcula la superficie del jardín.
3. Disponemos de una tubería de 30mm de diámetro exterior y 2mm de

grosor. ¿Cuál es el valor del diámetro interior del tubo? ¿Cuál es la
sección del tubo?
4. ¿En un almacén de dimensiones 5m de largo, 3m de ancho y 2m de

altura, queremos almacenar cajas de dimensiones 10dm de largo, 6dm de
ancho y 4dm de alto. ¿Cuántas cajas podremos almacenar?
5. ¿Cuántos litros de agua serán necesarios para llenar un depósito

cilíndrico de 60cm de diámetro y 1,6m de altura?
6. ¿Cuántos litros de agua hay que sacar de un depósito cilíndrico de 8m

de altura y 3,5m de radio para que el nivel descienda hasta los 3m?
7. Un depósito de 400 litros de capacidad se llena mediante un grifo en 20

minutos. Si utilizamos el mismo grifo, ¿cuánto tardará en llenarse un
depósito de 1000 litros?
8. Un grifo vierte agua en un depósito a razón de 0,75m3 por hora y otro a

0,5m3 por hora. Si los abrimos los dos a la vez durante media hora y, a
continuación, cerramos el primero y dejamos el segundo abierto durante
media hora más. ¿Cuántos litros se habrán vertido en total?
CENTRO
~~ TÉCNICO
EUROPEO
DE ENSEÑANZAS PRDFEIIDNALEI ll
Cambio de unidades
1- Una bomba de calor consume 3.000.000 J en 20

minutos y transfiere al ambiente 5.000 W térmicos
¿cuál es su COP?
2- Una caldera consume 20 litros de gas propano cada

hora. ¿Cuál es la potencia de dicha caldera?
3- Una bomba de recirculación, mueve 10.000 litros de

agua en 30 minutos. ¿Cuál es el caudal de dicha
bomba en unidades del SI?
4- ¿Cuál es la potencia en unidades del SI de un motor

eléctrico de 3,5 hp?
5- ¿Qué entendemos por poder calorífico inferior de un

combustible?
6- Una determinada caldera quema 2,5 kg de propano,

transmitiendo al fluido calo portador 26.268kcal. ¿Qué
rendimiento tiene dicha caldera?
CENTRO
~~ TÉCNICO
EUROPEO
Cambio de unidades
7- Tenemos dos calderas de gas propano. Una de

consumen 6.000.000 J en 1 minuto y la otra 86.400.000
cal en 1 hora. ¿Qué caldera tiene una mayor potencia?
8- Por una tubería de cobre de 2,5 in circulan 1,5 gallón

(UK) cada minuto. ¿Cuál es la velocidad del agua en
dicha tubería?
9- Una bomba de calor, trabaja a una presión en alta de 42

atm. ¿cuál es su valor en unidades del SI?
1O- ¿A qué temperatura de la escala Kelvin congela el

agua?
11- ¿Cuál es el valor de una presión de 1 atm en unidades

del sistema internacional?
12- ¿Cuál es el valor de una energía de 860 kcal en

unidades del sistema internacional?
CENTRO
~~ TÉCNICO
EUROPEO
Cambio de unidades
13- ¿Cuál es el valor de una potencia de 860 kcal/h en

14- ¿Cuál es el valor de una presión de 1 bar en unidades

15- ¿Cuál es el valor de una pres1on de 1 O mea en

Soluciones Ejercicios de Recapitulación 3
1- Una bomba de calor consume 3.000.000 J en 20

minutos y transfiere al ambiente 5.000 W térmicos
¿cuál es su COP?
5. 000 W
COP 2
2. 500 W
PCI= Poder calorífico inferior

PCS=Poder calorífico superior
Para el ejercicio se toma una caldera normal (PCI). Si fuera de condensación

se tendría que tomar el PCS
2- Una caldera consume 20 litros (!e gas propano cada

hora. ¿Cuál es la potencia de dicha caldera?
lij/os n ~n? _M_ /(/6,l 4, 18 k] 1 J>dra

20 V a x ~ x 10.800 -W x tVa,l
x 3 _6005 =
Valor de la Poder
densidad del calorífico Conversión para obtener
gas propano inferior del gas J/S (W)
126 kW
Página 1 de 7
3- Una bomba de recirculación, mueve 10.000 litros de
agua en 30 minutos. ¿Cuál es el caudal de dicha
bomba en unidades del SI?
10. 000 lj)'tos 1 m3 1 mirµt{os

------------,--- X _ _ _.,,.._
, - X ---- =
30mi~ os 1. 000 ij{ros 60 s
3
0,0055 m
s
4- ¿Cuál es la potencia en unidades del SI de un motor

eléctrico de 3,5 hp?
i.L O, 745 kW
3, 5 yP X l}?p = 2,6 kW
5- ¿Qué entendemos por poder calorífico inferior de un

combustible?
Poder Calorífico Inferior
Página 2 de 7
6- Una determinada caldera quema 2,5 kg de propano,
transmitiendo al fluido calo portador 26.268kcal. ¿Qué
rendimiento tiene dicha caldera?
,_¿
2, 5 Jl?Y x 10. 800 W
kcal
= 27. 000 kcal
26. 268 kcal

p = 27. 000 kcal
0,97
7- Tenemos dos calderas de gas propano. Una de

consumen 6.000.000 J en 1 minuto y la otra 86.400.000
cal en 1 hora. ¿Qué caldera tiene una mayor potencia?
Energía
Potencia = T"
1empo
6. 000. 000 J
Potencia caldera 1ª = = 100 kW
60 s
86.400.000 ~ 4, 1868 J J/4
Potencia caldera 2ª = l}( x 1fad x 3 _600 s
Potencia caldera 2 ª = 86.400.000

_
X 4,1868 J
s
100 kW
3 600
Página 3 de 7
8- Por una tubería de cobre de 2,5 in circulan 1,5 gallón
(UK) cada minuto. ¿Cuál es la velocidad del agua en
dicha tubería?
Caudal = Sección x Velocidad
Caudal
Velocidad = ,
Seccion
Sección = n x r 2 Sección = n x O, 0635 2 =0'012668 m2
1, 5 g fJ,l{on x O, 0045461 m 3 _ [) m3
600 s 1 g)tllon - O, OOOOll s
3
O, 000011 m
Velocidad = ,
O 012668 m
!
0,000897 m
s
9- Una bomba de calor, trabaja a una presión en alta de 42

atm. ¿cuál es su valor en unidades del SI?
_.._L 98, 0665 kPa

42 <J,f'III X l ji6í = 4 . 118, 793kPa
4.118, 793 kPa
Página 4 de 7
1O- ¿A qué temperatura de la escala Kelvin congela el
agua?
273,15 K
11- ¿Cuál es el valor de una presión de 1 atm en unidades

___ / 98, 0665 kPa

1 at91 x ~
1 at
= 98, 0665 kPa
~100 kPa
12- ¿Cuál es el valor de una energía de 860 kcal en

4, 1864 kJ
860 kyd x l ~ = 3. 600, 304 kJ
860 kcal~3.600 kJ
Página 5 de 7
13- ¿ Cuál es el valor de una potencia de 860 kcal/h en
k~ X 4 , 1864, kJ X y{ _
860 fi Va1
1 3. 600 s - 1 kW
kcal _
860 O, 860 cal
h
=1 kW
h ~
14- ¿Cuál es el valor de una presión de 1 bar en unidades

100 kPa
1 9af X l bj{ = 100 kPa
1 bar =100 kPa
Página 6 de 7
15- ¿Cuál es el valor de una presión de 1O mea en
___L 9, 8063 kPa

10 JHCa x
1
= 98, 063 kPa
~
10 01ca~100 kPa
Página 7 de 7
Curso ITE
CENTRO
~~ TÉCNICO
EUROPEO
Ejercicio conocimientos básicos
01- Para acondicionar térmicamente una habitación necesitamos 5.000 W. ¿Cuál es la

energía necesaria?
a- 5.000 W
b- 5.000 J
c- Para poder contestar es necesario conocer el tiempo que empleamos en
acondicionarla
d- Necesitamos saber la temperatura exterior
02- Tenemos dos habitaciones separada por una pared. La habitación A está a una
temperatura de 22 ºC y la B a 293 K. ¿Cuál es la circulación de energía de la
habitación B hacia la A?
a- 200 W
b- 1.000 J
c- 860 kW
d- Ninguna de las respuestas es correcta
03- De las siguientes características ¿cuál o cuáles es atribuible a una bomba de calor
inverter?
a- La potencia es mayor en las bombas de calor inverter que en el resto de ellas.

b- Solo las bombas de calor inverter, son reversibles
c- Las bombas inverter consumen más energía que las tradicionales
d- La bombas con tecnología inverter, adecuan los ciclos del compresor a las
necesidades de energía térmica de la sala
04- Por una tubería de 90 mm de diámetro circula fluido calo portador a una velocidad
de 2 m/s. ¿Cuál es el caudal que circula por la tubería?
a- 1,2 m3
b- Nos faltan datos para poder contestar
c- 12,72 litros por segundo
d- 1,2 m3 por hora
05- ¿Cuál es el volumen de un depósito de base cuadrada de 1,5 m de lado y 3 m de

altura?
a- 9 m3
b- 900 litros
c- 6.750 litros
CTEEP Girona
Curso ITE
CENTRO
~~ TÉCNICO
EUROPEO
Ejercicio conocimientos básicos
06- La densidad relativa de un gas respecto al aire es de 1,15. En caso de fuga de

dicho gas en una habitación ¿dónde se situara?
a- En la parte inferior de la habitación

b- En la parte superior de la habitación
c- Tenemos que saber la temperatura de la habitación para poder contestar
07- Una caldera estanca, ¿de dónde toma el aire necesario para la combustión del
combustible?
a- Del mismo espacio donde está instalada

b- Del exterior del espacio donde está instalada
c- Del espació de mayor carga térmica
d- Si es estanca, no puede existir combustión
08- Tenemos dos fluidos inmiscibles de diferentes densidades en un recipiente. ¿Dónde

se situará el fluido de mayor densidad?
a- En la parte inferior del depósito

b- En la parte superior del depósito
c- No lo podemos determinar al ser fluidos inmiscibles
d- No existen fluidos de diferentes densidades
09- Para acondicionar térmicamente una vivienda son necesarios 252.000 kJ. Si
queremos alcanzar la temperatura de confort en una hora ¿qué potencia necesitara
el generador?
a- 25 kW
b- 252 kW
c- 70 kW
d- Nos faltan datos para poder responder
10- El calor especifico del agua es de 4.186 J/kg•K. ¿Qué potencia necesitamos para
calentar 1.000 litros de agua de 14 ºC a 333 K en una hora?
a- 45.432 W
b- 53,48 kW
c- 53.487 Cal
CTEEP Girona
Soluciones Ejercicios de Recapitulación 4
P.PI Para acondicionar térmicamente una

lill habitación necesitamos 5.000 W. ¿Cuál es
la energía necesaria?
a.5.000 W
b.5.000 J
e. Para poder contestar es necesario
conocer el tiempo que empleamos en
acondicionarla
d. Necesitamos saber la temperatura
exterior
Tenemos dos habitaciones separada por

una pared. La habitación A ,está a una
temperatura de 22 ºC y la 8 a 295 K.
¿Cuál es la circulación de energía de la
habitación B hacia la A?
a.200 W Para fluir de energía natural, tiene que ir de más a
menos.No existe diferencia de temperaturas por lo no
existe circu lación
b. 1.000 J ~
c.860 kW
d.Ninguna de las respuestas es correcta
Página 1 de 5
~ De las siguientes características ¿cuál o
liiil cuáles es atribuible a una bomba de calor
inverter?
a. La potencia es mayor en las bombas de
calor inverter que en el resto de ellas.
b.Solo las bombas de calor inverter, son
reversibles
e. Las bombas inverter consumen más energía
que las tradicionales
d.La bombas con tecnología inverter, adecuan
los ciclos del compresor a las necesidades
de energía térmica de la sala
Por una tubería de 90 mm de diámetro

circula fluido calo portador a una velocidad
de 2 mis. ¿Cuál es el caudal que circula
por la tubería?
a. 1,2 m3
b. Nos faltan datos para poder contestar
c. 12,72 litros por segundo
d. 1,2 m3 por hora
Página 2 de 5
r.{!I
¿Cuál es el volumen de un depósito de
~ base cuadrada de 1,5 m de lado y 3 m de
altura?
a.9 m 3
b.900 litros
c.6. 750 litros
1!'-1 La densidad relativa de un gas respecto al

lii6iil aire es de 1,15. En caso de fuga de dicho
gas en una habitación ¿dónde se situara?
a. En la parte inferior de la habitación

b. En la parte superior de la habitación
e.Tenemos que saber la temperatura de la
habitación para poder contestar
d.Ninguna de las anteriores
Página 3 de 5
Una caldera estanca, ¿de dónde toma el
aire necesario para la combustión gel
combustible?
a.Del mismo espacio donde está instalada

b.Del exterior del espacio donde está
instalada
c.Del espació de mayor carga térmica
d.Si es estanca, no puede existir combustión
P.t!I Tenemos dos fluidos inmiscibles de

li6il diferentesdensidades en un recipiente.
¿Dónde se situará el fluido de mayor
densidad?
a.En la parte inferior del deposito

b. En la parte superior del depósito
e. No lo podemos determinar al ser fluidos
inmiscibles
d.No existen fluidos de diferentes densidades
Página 4 de 5
P.'-1 Para acondicionar térmicamente una
lii'íil vivienda son necesarios 252.000 kJ . Si
queremos alcanzar la temperatura de
confort en una hora ¿qué potencia
necesitara el generador?
a.25 kW
b.252 kW
c.70 kW
d. Nos faltan datos para poder responder
ffl El calor especifico del agua es de 4.186

llil J/kg•K. ¿Qué potencia necesitamos para
calentar 1.000 litros de agua de 14 ºC a
333 K en una ho, ?_ _ _ _ _ __
a.45.432 W
b.53,48 kW
c.53.487 Cal
d.Ninguna de las anteriores
Página 5 de 5
CENTRO
~~ TÉCNICO
EUROPEO
DE ENSEÑANZAS PROFEIIONALEI ll
Conocimientos básicos 01
Agua (liquida) 1.00 4180 o 100

Agua (hielo) 0.49 2050 o 100
Agua (vapor) 0.47 1960 o 100
Alcohol et lico 0.59 2450 -114 106
Oxigeno -219 -18.3
Bronce 0.086 360
Oro 0.03 130
Aluminio 0.22 900 658.7 9220
Hierro 0.11 450 1530 6300
Plata 0.06 240
Plomo 0.031 130 327.3 880
Cobre 0.093 389 108.3 5410
Agua de mar 0.945
Aire 0.24 1010
adera 0.42 1760
Vidrio 0.094
CENTRO
~~ TÉCNICO
EUROPEO
DE ENSEÑANZAS PROFEIIONALEI ll
Conocimientos básicos 01
1- ¿Cuántos Kelvin son 35 ºC?
2- ¿Cuántos grados centígrados son 220 K?
3- ¿Cuántos ºF son -15 ºC?
4- ¿Cuántos ºC son 460 ºF?
5- ¿Cuántos K son 29 ºF?
6- ¿Cuántos ºF son 735 K?
7- 600 gramos de hierro se encuentran a una temperatura de 19°C. ¿Cuál será su

temperatura final si se le suministran 1300 calorías? Dar el resultado en unidades del SI
8- ¿Qué cantidad de calor se debe aplicar a una barra de plata de 24 kg para que eleve su
temperatura de 31°C a 95°C? Dar el resultado en unidades del SI
9- Determinar la cantidad de calor que cede al ambiente una barra de plata de 5200 gramos
al enfriarse de 130°C a 10°C. Dar el resultado en unidades del SI
10- ¿Qué cantidad de calor se necesita suministrar a 600 gramos de agua para que eleve su
temperatura de 25°C a 100°C? Dar el resultado en unidades del SI
11- ¿Cuántas calorías se deben suministrar para que un pedazo de metal de hierro de 3,5kg
eleve su temperatura de 26°C a 140°C? Dar el resultado en unidades del SI
12- Determine el calor específico de una pieza de 720.325 gramos que requiere 2300
calorías para elevar su temperatura de 37°C a 140°C. Consulte el cuadro de calores
específicos para identificar qué tipo de sustancia se trata. Dar el resultado en unidades
del SI
13- ¿Qué cantidad de calor será necesario entregarles a 23 gramos de hierro para que eleve
su temperatura desde 23°C hasta 45°C? Dar el resultado en unidades del SI
Ejercicios
Convertir 35 ºC a K
Como debemos determinar cuánto equivale 35 grados Celsius a Kelvin,

utilizamos la siguiente fórmula:
K = ºC +273
~
Ahora sustituimos:
K =35 + 273 =308 K
Convertir 220 K a ºC
ºC = K-273
ºC =220 - 273 =-53 ºC

~
**NOTA** Es importante saber que la temperatura puede tener un valor

negativo, ya que sería la temperatura que se encuentra bajo cero en la escala
Celsius.
Convertir -15 ºC a ºF
ºF = 1,8 x ºC + 32
ºF = 1,8 x -15 + 32
ºF = -27 + 32
ºF = 5 ºF
Convertir 460 ºF a ºC
ºC = 237,78
Convertir 29 ºF a K
K = 5/9 (ºF - 32) + 273
K = 5/9 (29 - 32) + 273
K = 5/9x (-3) +273
K = -1 ,667 + 273
K = 271 ,333 ºK
Convertir 735 K a ºF
ºF = 9/5 (ºK -273) + 32
ºF = 9/5 (735 -273) + 32
ºF = 9/5 x (462) + 32
ºF = 831,6+ 32
ºF = 863,6 ºF
600 gramos de hierro se encuentran a una temperatura de 19ºC. ¿Cuál

será su temperatura final si se le suministran 1300 calorías? Dar el
resultado en unidades del SI
~-
- e¡,:;r:, l~ ºl.. Q~ ~ - OI--\ ·
f-)Í: (4- T,)

(lY' -::.
LDI l ~
O,!:) , ~ J)
"°:
0
"-ll\
\ l-
C...
() ~ 54~9,lI
14 o e_/'<..
------ - <¿ü¡
q ellt
¿Qué cantidad de calor se debe aplicar a una barra de plata de 24 kg
para que eleve su temperatura de 31ºC a 95ºC? Dar el resultado en
unidades del SI
Determinar la cantidad de calor que cede al ambiente una barra de plata

de 5200 gramos al enfriarse de 130ºC a 10ºC? Dar el resultado en
unidades del SI
¿Qué cantidad de calor se necesita suministrar a 600 gramos de agua
para que eleve su temperatura de 25ºC a 100ºC? Dar el resultado en
unidades del SI
b1~ Ct\_- , -~ -1-~ºc_

tf'I.'=- DtG ½
li ~s T0 = 25 e0
,r -- 41 --
ue ~\f.
= 600g
m
-
cal
CeH o = 1-
2 gº C
¿Cuántas calorías se deben suministrar para que un pedazo de metal

de hierro de 3.5kg eleve su temperatura de 26ºC a 140ºC? Dar el
resultado en unidades del SI
{p-: {é . (Y,\ - t:, t:

m = 3.5kg
T1 = 140ºC
- - T0 = 26ºC
cJ41 1~ 1 locPt_
d¡ll"!.~ºG?' l ~ " \ ~
Determine el calor específico de una pieza de 720.325
gramos que requiere 2300 calorías para elevar su
temperatura de 37ºC a 140ºC. Consulte el cuadro de calores
específicos para identificar qué tipo de sustancia se trata.
Dar el resultado en unidades del SI
¿Qué cantidad de calor será necesario entre rle a 23 gramos de hierro

para que eleve su temperatura desde 23ºC hasta 45ºC? Dar el resultado
J=---------==~
en unidades del SI 1
~ ' 9-= Ce . (\/'-\ . l, '\ l

_l
()vi ~ 0 1 O L':) \e'(¡

6 f -:: ~l º L
~
Ce,~ C(S D ~ k_
CENTRO
~~ TÉCNICO
EUROPEO
Tenemos un depósito de agua caliente, en posición vertical y de las siguientes
características:
➢ Base circular con un diámetro de 78,74 in

➢ Altura 19,68 ft
Contesta a las siguientes preguntas.
01-¿Cuál es la capacidad del depósito en la correspondiente unidad fundamental del

sistema internacional (SI)?
a- 18,85 m3
b- 18.850 litros
c- 20.556 dm3
02- Si el depósito está situado en un edificio de Barcelona ¿Cuál es la presión absoluta

que existe en cualquier punto de la base del depósito, en la unidad fundamental del SI?
a- 6 bar
b- 700 kPa
c- 6 atm
03- ¿Cuál es la presión (relativa) que tiene que soportar el terreno donde se asienta el
depósito? (g= 9,8 m/s2 y no se considera la masa del depósito)
a- 18.850 Pa
b- 58,80 kPa
c- 18,85 bar
04- Si queremos representar el depósito en un plano escala 1/100 ¿cuál sería el valor de
la altura del depósito en dicho plano?
a- 0,06 m
b- 6 m
c- 6 in
05- La densidad del hielo es de 917 kg/m3 y la del agua de 1.000 kg/m3. ¿Cuál tendría que
ser el volumen del depósito si quisiésemos congelar el volumen máximo de capacidad
de agua del depósito?
a- 18,85 m3
b- 18.850 litros
c- 20.556 dm3
CTEEP
CENTRO
~~ TÉCNICO
EUROPEO
06- El calor de fusión del hielo es de 334 kJ/kg y su densidad 917 kg/m3. Si suponemos
que disponemos de 20 m3 de hielo. ¿Qué energía tendremos que suministrarle para
conseguir su fusión?
a- 6.125.560 kJ
b- 6.125.560.000 cal
c- No podemos calcularlo
07- La temperatura del agua de llenado del depósito es de 57,2 ºF y la queremos acumular
a 333 K. ¿Qué energía necesitamos para acumular el agua del depósito? (El calor
especifico del agua es de 4184 J/kg K)
a- 3.627.946.400 J
b- 3.627.946.400 kJ
c- 3.627.946.400 W
08- Para llenar el depósito utilizaremos una tubería de cobre de 1,65 in de diámetro exterior
y un grueso de pared de 0,002 m. Si pretendemos que la velocidad del agua no sea
superior a 2 m/s, ¿cuál es el tiempo que tardaremos en llenar el depósito?
a- 150 s
b- 1,5 h
c- 897 s
09- El depósito estará construido de chapa de acero inox 304 (ρ= 7,93 gramos/cm 3) de 6
mm de grueso. ¿Cuál es la masa del depósito vacío?
a- 7.930 kg
b- 2.085,59 kg
c- 7.085,59 kg
10- La temperatura del agua de llenado del depósito es de 57,2 ºF y la queremos acumular
a 333 K. ¿Qué potencia necesitamos para acumular el agua del depósito en 320
minutos? (El calor especifico del agua es de 4184 J/kg K)
a- 3.627.946.400 W
b- 3.627.946.400 kW
c- 188.955,54 W
CTEEP
1- ¿Cuál es la capacidad del depósito en la correspondiente unidad
fundamental del sistema internacional (SI)?
a.18,85 m3
b.18.850 litros
c.20.556 dm 3
2- Si el depósito está situado en un edificio de Barcelona ¿Cuál es la presión

absoluta que existe en cualquier punto de la base del depósito, en la unidad
fundamental del SI? í) t, P \ , 1J
1 f:>r~S ~ \ a.,
t-1 1 r \\\"
a. 6 bar
b. 700 kPa
c. 6 atm
3- ¿Cuál es la presión (relativa) que tiene que soportar el terreno donde se
asienta el depósito? (g= 9,8 m/s2 y no se considera la masa del depósito)
a. 18.850 Pa
b . 58,80 kPa
c. 18,85 bar
4- Si queremos representar el depósito en un plano escala 1/100 ¿cuál sería

el valor de la altura del depósito en dicho plano?
a. 0,06 m
b. 6 m
c. 6in _b (iV\ _-=- o106 r,...f

{(X)
b Cov\
5- La densidad del hielo es de 917 kg/m3 y la del agua de 1.000 kg/m3 .
¿Cuál tendría que ser el volumen del depósito si quisiésemos congelar el
volumen máximo de capacidad de agua del depósito?
a. 18,85 m3
b. 18.850 litros
c . 20.556 dm3
6- El calor de fusión del hielo es de 334 kJ/kg y su densidad 917 kg/m 3

. Si
suponemos que disponemos de 20 m3 de hielo. ¿Qué energía tendremos
que suministrarle para conseguir su fusión?
a. 6.125.560 kJ
b. 6.125.560.000 cal
c . No podemos calcularlo
7.,o "1 x ~n-~ - l1~Gto ~"

fiT
--------~
7- La temperatura del agua de llenado del depósito es de 57 ,2 ºF y la
queremos acumular a 333 K. ¿Qué energía necesitamos para acumular el
agua del depósito? (El calor especifico del agua es de 4184 J/kg K)
a . 3.627.946.400 J
O= Cé . (1(\. &T
b. 3.627.946.400 kJ
c. 3.627.946.400 W
8- Para llenar el depósito utilizaremos una tubería de cobre de 1,65 in de
diámetro exterior y un grueso de pared de 0 ,002 m. Si pretendemos que la
velocidad del agua no sea superior a 2 mis, ¿cuál es el tiempo que
tardaremos en llenar el depósito?
a. 150 s
b . 1,5 h
c. 897 s
e;;= t1 /l. L =- o, roll'a......,'- J:; o,on11.., ·

a. 150 s
b . 1,5 h ~ ~::. O¡ D\~ OV\

c. 897 s
_ft_s____ =i't:6rjs
DI Q{j '2,l. e,c-1~
9- El depósito estará construido de chapa de acero inox 304 (p= 7,93
gramos/cm 3) de 6 mm de grueso. ¿Cuál es la masa del depósito vacío?
a. 7.930 kg
b. 2.085,59 kg
c. 7.085,59 kg
o Z,f{ l-=- 0 ,1, V1

':,1-1, ~ ~\.. + 6, l l UA \. ~ y~/~.6 ~ 1,
1O- La temperatura del agua de llenado del depósito es de 57,2 ºF y la
queremos acumular a 333 K. ¿Qué potencia necesitamos para
acumular el agua del depósito en 320 minutos? (El calor especifico del
agua es de 4184 J/kg K)
a.3.627.946.400 W
·r ~-~- sr \Y):::~
s
b.3.627.946.400 kW )rbt1-.q~ b.400
c.188.955,54 W
CENTRO
~¾ TÉCNICO
EUROPEO
DE ENSEÑANZAS PROFESIONALES ll
Ejercicio Recapitulación 01
o
¿Cómo .s,e denomina la vena de aire que impulsa el
evaporador de una bomba de calor del tipo aire-aire?
1 Aire de impulsión
m Aire interior
11 Aire de extracción
m A1te de expulsión
¿Cómo se denomina el aire tratado que se extrae de un

local?
1 Aire de impulsión
m Aire interior
m Aire de expulsión
CENTRO
~¾ TÉCNICO
EUROPEO
e
¿Cómo se denomina el aire que entr,e en un edificio
procedente del exterior?
1 Aire IDA
m AireODA
II AireAE
m A1te de expulsión
o
t,Cómo se denomina el aire Interior de un determinado
espacio?
1 Aire IDA
m AirnODA
II AireAE
CENTRO
~¾ TÉCNICO
EUROPEO
e
¿Cuál es él sentido de c·rculación adecuado del aire de
ventilación de cualquier edificio?
1 De los locales
pri nea pales
de servicio hacia los locales
m De ~o~
serv1c10
locales principales hac·a los locales de
11 De los lavabos y cocinas, hacia los dormitorios y

ITI salas de estar
m De los dormitorios y salas de estar, hacia los lavabos

y cocinas
La energía residual ¿se contabiliza en el producto Interior

bruto del país?
m Depende de la cantidad generada o consumida
m Depende de la clasificación administrativa del edificio

CENTRO
~¾ TÉCNICO
EUROPEO
La energía
o
hidráulica ¿se consider a una energía
renovable?
llsí
ll Depende de l a cantidad generada o consumida
m Depende de la clasificación administrati va del edifici o
e
Un deter minado edificio tiene Instalados 250 kW de
energía solar térmica ¿Cuál es la potencia necesaria del
equipo de apoyo?
l 1nferior a 250 kW
m Super1 ora 250 kW
l1 2so kW
m Superior en un 1 O % a los 250 kW

CENTRO
~¾ TÉCNICO
EUROPEO
Una bomba de calor de 45 kW' ¿se puede considerar como

un equipo autónomo?
ll Depende del tipo de gas refrigerante que utilice
11 Esta en función del sistema de control del compresor
G)
Una Universidad, ¿tienen la clasificación de edificio
institucional?
111 Depende del ti po de la cantidad de personas que

111 pueda contener
11' Esta en función del sistema de evacuación del que

disponga
CENTRO
~¾ TÉCNICO
EUROPEO
Una Universidad, ¿tiene la clasificación de edificio de

publica concurrencia?
111 Depende del tipo de la cantidad de personas que

111 pueda contener
m
'
Esta en función del sistema de evacuación del que
disponga
Una bomba de calor consume 4.000 W de energía

eléctrica y proporciona 12.500 W de energía térmica.
¿Cuál es su COP?
11 3.120W
m 3,12 kW
m Todas las anteriores

CENTRO
~¾ TÉCNICO
EUROPEO
Una bomba de calor consume con un COP de 3 y un

consumo eléctrico de 14.400.000 J por cada hora de
funcionamiento t.Cuál es su potencia térmica nom·nal?
ll 12.000 w
l 12kW
ll 12
m Ninguna de las anteriores
Una caldera transmite al fíluido caloportador 14.000 J cada

segundo, consumiendo 15 kW de combustible gaseoso.
¿Cuál es el rendimiento del generador?
11 1,23
m o,93
m No es posible determinarlo con los datos de los que

disponemos
CENTRO
~¾ TÉCNICO
EUROPEO
Un generador tiene una potencia útil de 550 kW y un

rendimiento del 97 %. ¿Cuál es su potencia nominal?
11 550 kW
m s33,5 kW
ll ss1 kW
m Cualquiera de las anteriores
Una bomba de calor tienen un COP de 3 y consume

14.400.000 J en una hora t.Cuál es su potencia térmica
nominal?
1112 kW
m 3,5 kW
11 140 kW
m43.2ºº·ººº J
CENTRO
~¾ TÉCNICO
EUROPEO

14.400.000 J en una hora ¿Cuál es su potencia térmica
nominal?
1112 kW
m3,5 kW
11 140 kW
m43.2ºº·ººº J
Una chimenea situada en el comedor de una vivienda

unifamil ar ¿se puede considerar como generador?
mNo
11 Depende del tipo de combustible
m Depende del numero de habitaciones de la vivienda

CENTRO
~¾ TÉCNICO
EUROPEO

unifamu·ar ¿se puede considerar como un sjstema de
calefacción?
llsí
mNo
11 Depende del tipo de combusUble
m De¡pende del numero de habitaciones de la vivienda
¿Qué entendemos por época de demanda de energía

positiva?
IJ verano
l 1nvuuno
11 Carec,e mos de información para contestar

CENTRO
~¾ TÉCNICO
EUROPEO

negativa?
ll verano,
m Invierno
11 Carecemos de información para contestar
m De¡pende de la clasificación administrativa del edificio
¿Qué entendemos por época carga negativa de energía?
ll verano
l 1nvuuno

CENTRO
~¾ TÉCNICO
EUROPEO
¿Qué entendemos por época carga positiva de energía?
ll verano,
m Invierno
11 Carecemos de información para contestar
m De¡pende de la clasificación administrativa del edificio
El equipo interior de una bomba de calor en modo

refrigeración ¿se puede considerar como un generador?
m Depende de la potencia del equipo

CENTRO
~¾ TÉCNICO
EUROPEO
¿Cómo clasificarías un sistema de calefacción

constituido por una caldera de gas y radiadores de agua
caliente en las diferentes dependencias del edificio?
11 Sistema mixto
m Sistema todo-agua
11 Sistema todo-aire
m Sistema de calefacción mono tubular
¿Cómo clasificar1ías un sistema de climatización

consftuldo por bombas de calor aire-aire en las
diferentes dependenc·as del edificio?
11 Sistema mixto
m Sistema todo-agua

CENTRO
~¾ TÉCNICO
EUROPEO
G
¿Cómo clasificarías un sistema de climatización
constituido por bombas de calor aire afre que climatizan
el aire de venti ación de las diferentes dependencias del
edificio?
11 Sistema mixto
m Sistema todo-agua
Una bomba de calor tiene un EE R de 21 1 y consumen

3.000 W eléctricos ¿cuál es su potencia térmica?
11 2.10,ow
m6,3 kW
11 No se puede calcular
m Depende del voltaje de alimentación del equipo.

CENTRO
~¾ TÉCNICO
EUROPEO
Una cadera de gas consume 100.000 W para transferir al

fluido calo portador 95.000 W. ¿Cuál es su rendimiento
útil?
ll o,95
m 0,95'%
m Depende del PCI del combustible

fluido calo portador 95.000 W. ¿Cuál es su potencia
nominal?
ll o,95
m 95%
IIEI 100 kW
m 95kW
o
¿Cómo se denomina la vena de aire que impulsa el
evaporador de una bomba de calor del tipo aire-aire?
m Aire de impulsión
m Aire interior
¿Cómo se denomina el aire tratado que se extrae de un

local?
m Aire de impulsión
m Aire interior
e
¿Cómo se denomina el aire que entre en un edificio
procedente del exterior?
IJ Aire IDA
m AireODA
m AireAE
o
¿Cómo se denomina el aire interior de un determinado
espacio?
El Aire IDA
m Aire ODA
m AireAE
¿Cuál es él sentido de circulación adecuado del aire de
ventilación de cualquier edificio?
R De los locales de servicio hacia los locales

1¡1 principales
RI De los locales principales hacia los locales de
l:il servicio
l!I De los lavabos y cocinas, hacia los dormitorios y
1:1 salas de estar
m De los dormitorios y salas de estar, hacia los lavabos

y cocinas
e
La energía residual ¿se contabiliza en el producto interior
bruto del país?

La energía hidráulica
o ¿se considera una energía
renovable?
e
Un determinado edificio tiene instalados 250 kW de
energía solar térmica ¿Cuál es la potencia necesaria del
equipo de apoyo?
m Inferior a 250 kW
m Superior a 250 k"Y
l 25okw
m Superior en un 1O % a los 250 kW

Una bomba de calor de 45 kW ¿se puede considerar como
un equipo autónomo?
m Depende del tipo de gas refrigerante que utilice
m Esta en función del sistema de control del compresor
Una Universidad, ¿tienen la clasificación de edificio

institucional?
mNo
11!11 Depende del tipo de la cantidad de personas que
lil pueda contener
m Esta en función del sistema de evacuación del que

disponga
Una Universidad, ¿tiene la clasificación de edificio de
publica concurrencia?
R Depende del tipo de la cantidad de personas que

la pueda contener
11ft Esta en función del sistema de evacuación del que
1.1 disponga

¿Cuál es su COP?
m 3.120W
m 3,12kW
1 3,12
m Todas las anteriores

¿Cuál es su COP?
Energía térmica cedida

COP == , a b sorb"d
Energ1a I a
12.500~
COP == 3, 12
COP == 4. oog,w-
Una bomba de calor consume con un COP de 3 y un

consumo eléctrico de 14.400.000 J por cada hora de
funcionamiento ¿cuál es su potencia térmica nominal?
El 12.ººº w
m 120 kW
m Ninguna de las anteriores

Una caldera transmite al fluido caloportador 14.000 J cada
segundo, consumiendo 15 kW de combustible gaseoso.
¿Cuál es el rendimiento del generador?
El 1,23
m o,93
m No es posible determinarlo con los datos de los que

disponemos
Un generador tiene una potencia útil de 550 kW y un

rendimiento del 97 %. ¿Cuál es su potencia nominal?
!1 550 kW
m 533,5 kW
1 5s7kW
m
nominal?
El12 kW
m 3,5kW
l 140kW

nominal?
El12 kW
m 3,5kW
1 140 kW
m
unifamiliar ¿se puede considerar como generador?
m Depende del tipo de combustible

unifamiliar ¿se puede considerar como un sistema de
calefacción?
m Depende del tipo de combustible

positiva?
!l verano
l l 1nvierno
m Carecemos de información para contestar

negativa?
!l verano
m Invierno

¿Qué entendemos por época carga negativa de energía?
El verano
m Invierno
¿Qué entendemos por época carga positiva de energía?
El verano
m Invierno

El equipo interior de una bomba de calor en modo
refrigeración ¿se puede considerar como un generador?
mNo
¿Cómo clasificarías un sistema de calefacción

constituido por una caldera de gas y radiadores de agua
caliente en las diferentes dependencias del edificio?
m Sistema mixto
m Sistema todo-agua
m Sistema todo-aire
constituido por bombas de calor aire-aire en las
diferentes dependencias del edificio?
El Sistema mixto
m Sistema todo-agua

constituido por bombas de calor aire-aire que climatizan
el aire de ventilación de las diferentes dependencias del
edificio?
El Sistema mixto
m Sistema todo-agua
Una bomba de calor tiene un EER de 2, 1 y consumen
3.000 W eléctricos ¿cuál es su potencia térmica?
!1 2.1oow
ll s,3 kW
m No se puede calcular

fluido calo portador 95.000 W. ¿Cuál es su rendimiento
U, t"I?
1 .
!l o,ss
llo,ss %
fluido calo portador 95.000 W. ¿Cuál es su potencia
nominal?
!lo,ss
ll ss¾
l e1100 kW
Curso ITE
CENTRO
~~ TÉCNICO
EUROPEO
Recapitulación nº 1.1
Clasifica las siguientes instalaciones según sena del tipo todoa aire o mixtas.
SUP ETA
A. A. E.JCl1a«:l6n
SUP R<A ETA

A. lmpulsioo cb A. Redrcwc A. Exlnceión
Do\
-oo A. lnteriOf
CTEEP Girona
Curso ITE
CENTRO
~~E TÉCNICO
UIOPEO
0M
SllP'
A. ¡MJ lsi6 □
A. Seamdario
Ai f
rxpu~ I
TRA ::::::
A.Transferido - -....:::
11:il,
A. Interior
1
A. I or
ETA
A.&trKción
CTEEP Girona
Curso ITE
CENTRO
~~ TÉCNICO
EUROPEO
Pared Pared
177777777777777777777777777777777777777777d
____ _g_ ______________________ M_____________________ m---º -~ ----

"~ n~ Conductos ttt
1ZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZJ
CTEEP Girona
Curso ITE
CENTRO
~~ TÉCNICO
EUROPEO
IZZZZZZZZZZZZZZZZZZZZZZZZZZZZZVZZZZZZZZZZZd
:
----,.;,
□"""1_ _
- .. r--1
-
,--------------------r-------------------T------
HH J ºL . ----· DI _
,.1
- ~
o +HH H\ n, ttHt ~ n+ ttHt , \
Cassette Cassette Cassette
CTEEP Girona
Curso ITE
CENTRO
~~ TÉCNICO
EUROPEO
IZZZZZZZZZZZZZZZZZZZZZZZZZ
,-------------------- ------------------
ll 1
--===~:!:7------ ------==::::::::::::~----- -------===~:!:7-

o ttt tt \\\ 1o ttttt n, /H ttttt \\
Cassette Cassette Cassette
10
CTEEP Girona
Curso ITE
CENTRO
~~E TÉCNICO
UIOPEO
11
177777777777777777777777777777777777777777d
- - = :Aire condensación
Filtros +ventilador
12
CTEEP Girona
Curso ITE
CENTRO
~~ TÉCNICO
EUROPEO
13
D
/H H t H H
Aire Cassette Cassette Aire
ventilación expul~do
14
Retomo Aíre
Aire
(A. Secundario) expulsado
ventiladón
CTEEP Girona
Curso ITE
CENTRO
~~ TÉCNICO
EUROPEO
15
-
___ _____ _
,
Retomo Aire
16
Recuperador de calor
Retomo Aire
CTEEP Girona
Curso ITE
CENTRO
~~ TÉCNICO
EUROPEO
17
CTEEP Girona
Clasifica las siguientes instalaciones según sean del tipo todo a aire o mixtas.
Hay que observar las condiciones termo higrométricas del espacio como se coffsiguen. Con aire de ventilación
es todo aire, si no es mixta.
A.•
SUP
A.~
E]
ClA
A.IIW A.úJraco6D
-oo
!ld0nts
SlstNlll
Mbtto
SUP
A. lmpuls.ón
TRA
A.Tra Bido- -
10\
A. lnlfflOf
~
A.
Mixto
1
1
'IS'
A.~
/11111111\\
A.
-li
lRA .......
A. T
:r.lc-.s
10\
Elf A.kufior [TA
A.&trxcidn
1
M i xto
...
-------------------- ✓------------------•-----------------~------- -----------.---
' D
::□•
!,
Ttcho \1 ¡
1
hrtd 1
1
IZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZ ZJ
Mixt o
IZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZJ
1 1[1 M;,,o l
IZZZZZZZZZZZZZZZZZZZZZZZZZZZZZVZZZZZZZZZZZ
,--------------------r-------------------T------ J
: ~ - ~
_.1...---□---1 _ ---- 1 01 _ ---- J 01 _
o ttHt H\ /H ttttt H\ to tttH H\
Cassette cassette cassette
1
l/ ll7777777777 777777777
1 11::e::,":°
7777777%7Z f 777777 1 Z J
M"" l
r r-
0
_J D I _
¡;. ttttt \
Cui.tttt
º'
n, ttttt ,
C~ntttt
□1
11, tttt h
(¡jjfllf
-
Ud. deffl1Wd611.,
lnunitn&OlffiCO
1 M"'o 7
177777777777777777777777777777777777777777 d
=:Nre condeMaóón
~ Nrecondensación
Filtros+ ventilad«
M ixto
M"'o 7
111 tttf h \\
Aire ~sseue cassette Aíre
ventiLaci6n expulsado
Retomo
ttt
Allf
Re<u~de C:.1101
(A. SfwndariO) expu~
M i xto
7
Curso ITE
CENTRO
~~ TÉCNICO
EUROPEO
1- Pretendemos calentar un depósito de agua de los 14 ºC iniciales hasta los 333 K
finales y en 30 minutos. ¿cuál es la potencia necesaria del generador que tenemos
que utilizar?
2- Si una caldera de condensación es capaz de condensar 20 kilos de vapor cada hora

¿qué energía consigue recuperar del agua que se produce en la combustión del
combustible?
3- Por una tubería de 40 mm de diámetro interior circula agua para calefacción a una
velocidad de 1,5 m/s. ¿Cuál es el caudal de dicha tubería?
4- Una instalación de calefacción tiene una altura máxima de 30 m. El punto más

desfavorable, des del punto de vista de la presión, tiene una pérdida e carga de 30
mca. ¿Cuál es la presión mínima a la que tendrá que impulsar la bomba de
circulación?
5- Disponemos de dos calderas que funcionan con metano (CH4). Una de condensación
y la otra atmosférica. Las dos consumen 10 kg de combustible cada hora. ¿Cuánto
más eficiente es la caldera de condensación que la atmosférica?
6- Tenemos una habitación de 30 m2 y 3 m de altura. Dos fachadas de 20 m2 cada una,

dan al exterior (temperatura mínima 269 K) y con un coeficiente de conductividad de
1,23 W/m2•K. Las otras dos fachadas y el techo dan a espacios con calefacción. El
suelo se encuentra encima del garaje y consideraremos una temperatura mínima de
10 ºC. Siendo su coeficiente de conductividad de 0,83 W/m2•K. Si pretendemos
alcanzar una temperatura de 294 K en una hora, ¿cuál es la potencia mínima de
generador necesario?
7- El coeficiente de dilatación del cobre es de 17X10-6 m/ºC. Si tenemos una tubería para
calefacción de 30 m de longitud, ¿qué longitud final tendrá dicha tubería? La
temperatura final del edificio será de 294 K y la temperatura máxima de la calefacción
será de 75 ºC.
CTEEP Girona
Pretendemos calentar un depósito de 1.000 litros de agua de los 14
1 ºC iniciales hasta los 333 K finales y en 30 minutos. ¿cuál es la
potencia necesaria del generador que tenemos que utilizar?
/X-: C,6° G
rr~~-OA-6l' \
Íi J-i ~ _L . lcttJ k~ . ltb
~~
lói L &~6 ~_s
p: ~ ~..Jr~
Si una caldera de condensación es capaz de condensar 20 kilos de

vapor cada hora ¿qué energía consigue recuperar del agua que se
produce en la combustión del combustible?
Por una tubería de 40 mm de diámetro interior circula agua para
calefacción a una velocidad de 1,5 mis. ¿Cuál es el caudal de dicha
tubería?
1ctn tfl' V'
s-..._
V
t
D Una instalación de calefacción tiene una altura máxima de 30 m. El

punto más desfavorable, des del punto de vista de la presión, tiene
una pérdida e carga de 30 mea ¿Cuál es la presión mínima a la que
tendrá que impulsar la bomba de circulación?
_6,'f -: 30 ~Co..
Un circuito cerrado no está sujeto a las condiciones de altura y el fluido se mueve a partir de la
energía de la bomba. Por el contrario los circuitos de agua corriente, son circuitos abiertos, y
están sometidos a la presión de la altura.
La respuesta al ejercicio es que la presión mínima necesaria es= a la de la pérdida de carga,
puesto que superandola el líquido ya se impulsaría
Disponemos de dos calderas que funcionan con metano (CH 4 ) . Una
de condensación y la otra atmosférica . Las dos consumen 1O kg de
combustible cada hora. ¿Cuánto más eficiente es la caldera de
condensación que la atmosférica?
La de condensación, porque recupera del vapor de agua el calor de la condensación

de la combustión
Tenemos una habitación de 30 m 2 y 3 m de altura. Dos fachadas de

20 m 2 cada una, dan al exterior (temperatura mínima 269 K) y con un
coeficiente de conductividad de 1,23 W/m 2•K. Las otras dos fachadas
y el techo dan a espacios con calefacción . El suelo se encuentra
encima del garaje y consid~raremos una temperatura mínima de 1O
ºC. Siendo su coeficiente de conductividad de 0,83 W/m2•K. Si
pretendemos alcanzar una temperatura de 294 K en una hora, ¿cuál
es la potencia mínima de generador necesario?
No se resuelve, pero se hacen estas observaciones:
k=conductividad de las paredes (W/m2)
La pared que tenga una k mayor va a permitir una mayor pérdida de carga que las otras. Solo se
calculan las paredes exteriores, porque las interiores están calefactadas.
El coeficiente de dilatación del cobre es de 17X10-6 m/ºC. Si tenemos
fi una tubería para calefacción de 30 m de longitud, ¿qué longitud final

tendrá dicha tubería? La temperatura final del edificio será de 294 K y
la temperatura máxima de la calefacción será de 75 ºC.
Existen tres tipos de dilatación:

• Dilatación de superficie
• Dilatación de volumen
• Dilatación lineal: aumento de la longitud dada la temperatura
Se puede compensar haciendo dibujos en la instalación.

-
En circuitos de vapor se utilizan "liras". También existen compensadores de dilatación

DOC20230621 - Módulo 01. Ejercicios

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

DOC20230621 - Módulo 01. Ejercicios

Cargado por

Copyright:

Formatos disponibles

(Emo

Prueba de nivel para RITE

1- ¿Cuál es el tubo de retorno, el rojo o el azul?

2- ¿Cuál es el colector de impulsión y el de retorno?

3- ¿Cuál es el sistema de expansión?

Prueba de nivel para RITE

4- En el siguiente esquema del ciclo de refrigeración, ¿qué elemento cede calor?

5- En el siguiente esquema del ciclo de refrigeración, ¿qué elemento absorbe calor?

Prueba de nivel para RITE

7- ¿En qué sentido circulará el calor en el siguiente dibujo?

8- ¿Cuál es el valor de X en la siguiente ecuación?

Prueba de nivel para RITE

12- ¿Cuál sustancia es la más densa?

14- ¿Cuál es la sección de una tubería de diámetro interior 40 mm?

16- Un determinado refrigerante, evapora a 5 ºC y a una presión de 1 bar. Si

Prueba de nivel para RITE

De las siguientes instalaciones:

20- ¿Cuál es mono tubo?

21- ¿Cuál es por colectores?

22- ¿Qué un sistema de climatización todo aire?

23- Cuándo se determinan las necesidades de calefacción de un edificio, ¿hay que

24- ¿Qué es un purgador de aire en una instalación de calefacción?

Prueba de nivel para RITE

25- ¿Cuál de los siguientes manómetros es de presión relativa?

28- 2 btu ¿a cuántos Julios equivalen?

29- ¿Cuál motor es más potente, unos de 3 kW u otro de 65.000 cal?

1- ¿Cuántos metros son 10.380 ft?

2. Una bomba de calor tiene una potencia de 500 b;:'

¡, Dm- X 1--h- 1. 055 J _ 500 X 1 . 055 J _ J_

3. Una tubería tiene un diámetro de 2,5 in

. O, 0254 m _ 0ffl- 1 . 000 mm

5. Una bomba de calor trabaja a una presión en

8. Una caldera quema 300 gramos de butano cada

300 gramos de butano, tendrán una energía de:

3 . 277, 2 c;ÍL 4, 186] 1}{ J

0, 001 fa3 20 minutos

1O. Una placa de captación solar, es capaz de

2- Una caldera aporta a una estancia 30.100 kcal/h

3- Un depósito de agua de base cuadrada de lado 3.000

5- Una caldera situada en la plata baja de un edificio de

6- Por un radiador de calefacción circulan 1.400 litros

Energía = 360. 000. 000 J Tiempo =

. 360. 000. 000 J

Potencia= 30. 100 ~ l x 0

13- Un deposito de agua de base cuadrada de lado 3.000 mm y altura 6 ft

Volumen = Superficie de la base x altura 1

15- Una caldera situada en la planta baja de un edificio de 55 ft de altura

1 Presión= densidad x g x altura 1

1 Presión= densidad x g x altura 11 Presión= metros de columna de agua

Perímetro, Superficie y Volumen 1

1- ¿Cuál es el volumen de un prisma de base cuadrada de 1,5 m de lado y 10.000

2- ¿Cuál es la sección de una tubería de cobre de 2 mm de pared y 24 mm de

3- ¿Cuántos litros de agua caben en un depósito de base circular de 2 m de

4- ¿Cuál es la superficie de un triangulo rectángulo de 3 m de lado y 2 m de altura?

5- ¿Qué superficie de aislante es necesaria para aislar una tubería de 0,5 m de

6- Hay que aislar un depósito de base rectangular de 3 x 2 m y altura 5 m. ¿Qué

7- ¿Cuál es la longitud del segmento “X” del siguiente triangulo rectángulo?

Volumen = Superficie base x altura

Superficie base= 1, 5 m x 1, 5 m = 2,25 m 2

¿Cuál es la sección de una tubería de cobre de 2 mm de pared y 24 mm de

Volumen = Superficie base x altura

4m Volumen = 3, 14m2 x 4 m = 12,56m3

1,57 m >--- ---+~ Longitud circunferencia =2 x n x Radio

Superficie rectangulo = Base x Altura
