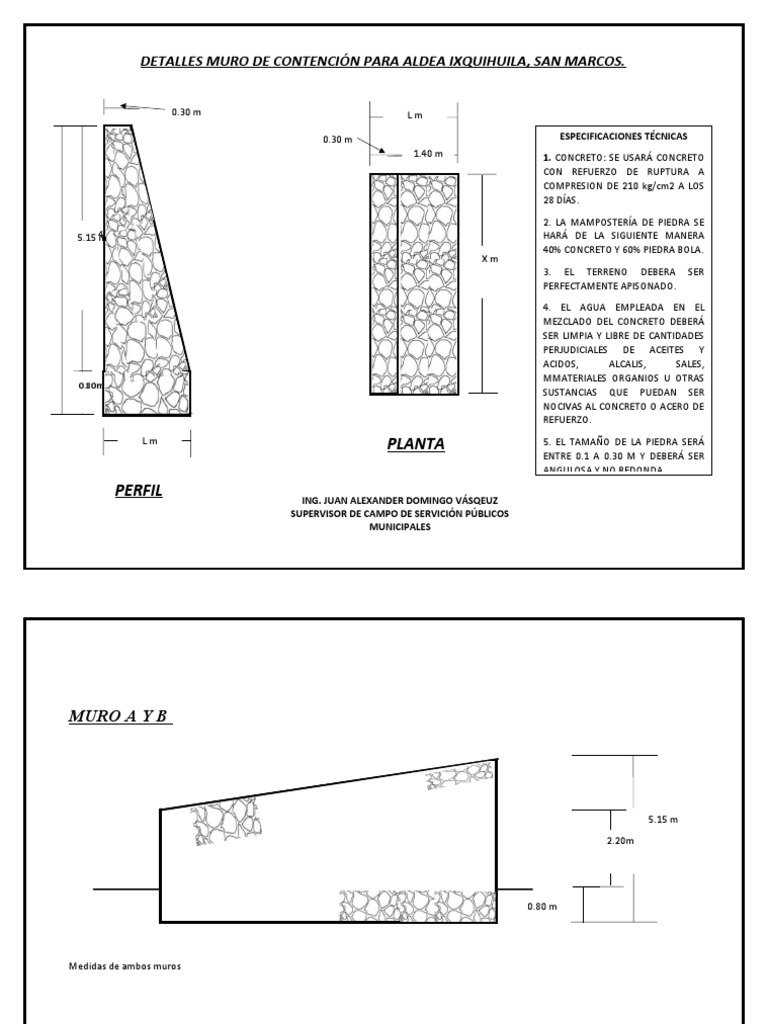

DETALLES MURO DE CONTENCIÓN PARA ALDEA IXQUIHUILA, SAN MARCOS.

0.30 m Lm

0.30 m ESPECIFICACIONES TÉCNICAS

1.40 m 1. CONCRETO: SE USARÁ CONCRETO
CON REFUERZO DE RUPTURA A
COMPRESION DE 210 kg/cm2 A LOS
28 DÍAS.

2. LA MAMPOSTERÍA DE PIEDRA SE
5.15 4.35
m m HARÁ DE LA SIGUIENTE MANERA
40% CONCRETO Y 60% PIEDRA BOLA.
Xm
3. EL TERRENO DEBERA SER
PERFECTAMENTE APISONADO.

4. EL AGUA EMPLEADA EN EL
MEZCLADO DEL CONCRETO DEBERÁ
SER LIMPIA Y LIBRE DE CANTIDADES
PERJUDICIALES DE ACEITES Y
ACIDOS, ALCALIS, SALES,
MMATERIALES ORGANIOS U OTRAS
0.80m
SUSTANCIAS QUE PUEDAN SER
NOCIVAS AL CONCRETO O ACERO DE
REFUERZO.
Lm PLANTA 5. EL TAMAÑO DE LA PIEDRA SERÁ
ENTRE 0.1 A 0.30 M Y DEBERÁ SER
ANGULOSA Y NO REDONDA.

PERFIL ING. JUAN ALEXANDER DOMINGO VÁSQEUZ

SUPERVISOR DE CAMPO DE SERVICIÓN PÚBLICOS
MUNICIPALES
MURO A Y B

5.15 m

2.20m

0.80 m

Medidas de ambos muros

 13.50 m

Muro B

Calle

Salón de clases
12.70 Muro
m A de EORM aldea
Ixquihuila
 UBICACIÓN DEL PROYECTO

Latitud: 14.933204, Longitud: -91.799536

MATERIALES PARA CONSTRUCCIÓN DE MURO PARA CALLE DE INGRESO
SECTOR LAS 15 LETRAS

DESCRIPCIÓN UNIDAD CANTIDAD

Cemento UGC 4,000 SACOS 290
Arena de río M3 21
Piedrín M3 32
Piedra Bola M3 60
Tubo PVC 3" UNIDAD 4

ING. JUAN ALEXANDER DOMINGO VÁSQUEZ

SUPERVISOR DE CAMPO DE SERVICIÓN PÚBLICOS
MUNICIPALES
MURO DE CONTENCIÓN PARA EORM ALDEA
IXQUIHUILA, SAN MARCOS
