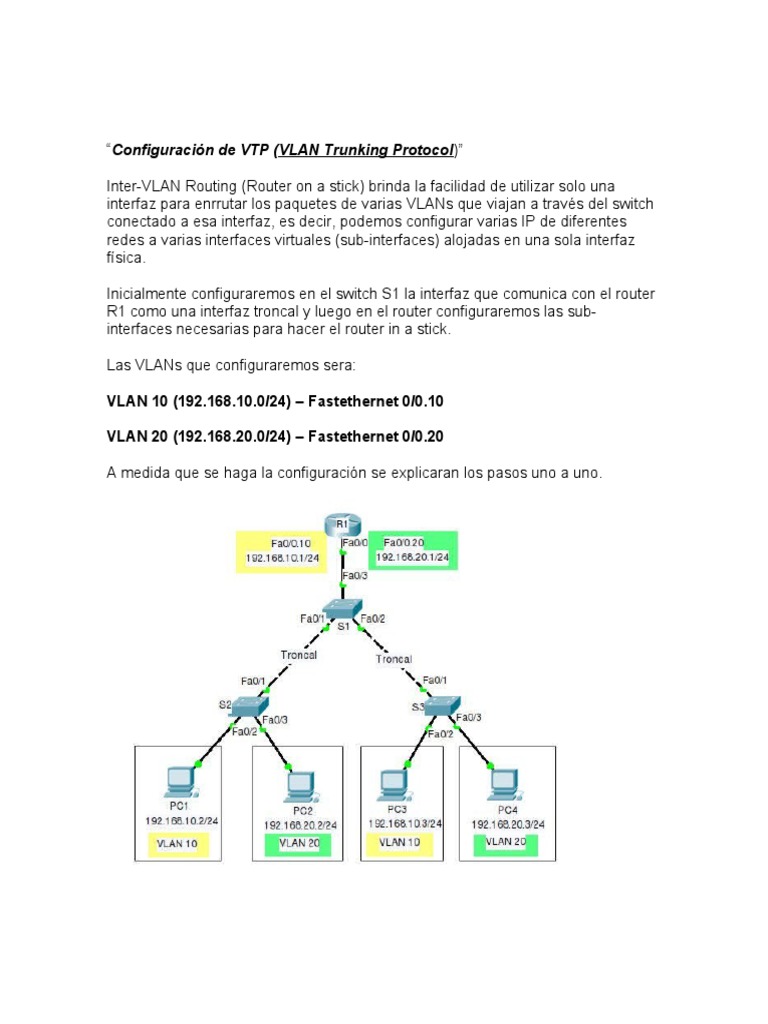

“Configuración de VTP (VLAN Trunking Protocol)”

Inter-VLAN Routing (Router on a stick) brinda la facilidad de utilizar solo una

interfaz para enrrutar los paquetes de varias VLANs que viajan a través del switch
conectado a esa interfaz, es decir, podemos configurar varias IP de diferentes
redes a varias interfaces virtuales (sub-interfaces) alojadas en una sola interfaz
física.

Inicialmente configuraremos en el switch S1 la interfaz que comunica con el router

R1 como una interfaz troncal y luego en el router configuraremos las sub-
interfaces necesarias para hacer el router in a stick.

Las VLANs que configuraremos sera:

VLAN 10 (192.168.10.0/24) – Fastethernet 0/0.10

VLAN 20 (192.168.20.0/24) – Fastethernet 0/0.20

A medida que se haga la configuración se explicaran los pasos uno a uno.

Inter-VLAN Routing (Router on a stick) nos brinda la facilidad de utilizar solo una
interfaz para enrrutar los paquetes de varias VLANs que viajan a través del switch
conectado a esa interfaz, es decir, podemos configurar varias IP de diferentes
redes a varias interfaces virtuales (sub-interfaces) alojadas en una sola interfaz
física.

Para realizar este tutorial haremos uso también del tutorial “Configuración de
VTP (VLAN Trunking Protocol)”, el cual tiene un escenario muy presido al que
utilizaremos en este tutorial y ademas tiene procedimientos de configuración de
VLAN, VTP y asignación de los puertos que nos permitirán comprobar el
funcionamiento de la red.

NOTA: las direcciones IP de las redes en este tutorial son diferentes a la utilizadas
en el tutorial de “configuración de VTP”.

Inicialmente configuraremos en el switch S1 la interfaz que comunica con el router

R1 como una interfaz troncal y luego en el router configuraremos las sub-
interfaces necesarias para hacer el router in a stick.

Las VLANs que configuraremos sera:

VLAN 10 (192.168.10.0/24) – Fastethernet 0/0.10

VLAN 20 (192.168.20.0/24) – Fastethernet 0/0.20

A medida que se haga la configuración se explicaran los pasos uno a uno.

1. Procedimiento para configurar Router on a stick

Para realizar la configuración de Router on a stick, debemos ingresar al modo de

configuración global del switch (S1(config)#), luego utilizando el comando
“interface” seguido de la interfaz que deseamos configurar entramos al modo
de configuracion de la interfaz (S1(config-if)#), luego utilizamos el comando
“switchport mode trunk” para declarar la interfaz como troncal.

Luego en el router (R1) desde el modo de configuración global (R1(config)#)

utilizamos el comando “interface” seguido de la interfaz que albergara las sub-
interfaces y aplicamos el comando “no shutdown” desde el modo de
configuracion de interfaz (R1(config-if)#) para encenderla, luego desde el
modo de configuración global (R1(config)#) ingresamos nuevamente el
comando “interface” seguido de la sub-interfaz deseada, por ejemeplo:
fastEthernet 0/0.10, ingresamos al modo de configuración de la sub-interfaz
(R1(config-subif)#), luego ingresando el comando “encapsulation
dot1Q” seguido del numero de la VLAN que deseamos que utilice esta sub-
interfaz y por ultimo utilizamos el comando “ip address” seguido de la direccion
IP y la mascara de subred que pertenecen al rango de la red de la VLAN asignada
a esta sub-interfaz.

2. Configuración del troncal

 Configuración del switch S1:

S1(config)#interface fastEthernet 0/3

S1(config-if)#switchport mode trunk

3. Configuración de la sub-interfaces

 Configuración del router R1

Encendemos la interfaz que albergara las sub-interfaces:

R1(config)#interface fastEthernet 0/0

R1(config-if)#no shutdown

Configuración de la sub-interfaz fastethernet 0/0.10:

R1(config)#interface fastEthernet 0/0.10

R1(config-subif)#encapsulation dot1Q 10
R1(config-subif)#ip address 192.168.10.1 255.255.255.0

Configuración de la sub-interfaz fastethernet 0/0.20:

R1(config)#interface fastEthernet 0/0.20

R1(config-subif)#encapsulation dot1Q 20
R1(config-subif)#ip address 192.168.20.1 255.255.255.0

NOTA: en todas las PC de la red, debemos configurar como default gateway la IP

configurada en la sub-interface correspondiente a su red.

4. Estado de la red

Las PC de todas las VLANs tienen comunicación entre si, esto debido a que el
router enrruta los paquetes entre las diferentes redes de las VLANs. Para verificar
la conectividad pueden hacer pruebas con ping.
“Configuración de VTP (VLAN Trunking Protocol)”

Inter-VLAN Routing (Router on a stick) brinda la facilidad de utilizar solo una

interfaz para enrrutar los paquetes de varias VLANs que viajan a través del switch
conectado a esa interfaz, es decir, podemos configurar varias IP de diferentes
redes a varias interfaces virtuales (sub-interfaces) alojadas en una sola interfaz
física.

Las VLANs a configurar:

VLAN 10 (192.168.10.0/24) – Fastethernet 0/0.10

VLAN 20 (192.168.20.0/24) – Fastethernet 0/0.20

A medida que se haga la configuración se explicaran los pasos uno a uno.

Inter-VLAN Routing (Router on a stick) nos brinda la facilidad de utilizar solo una
interfaz para enrrutar los paquetes de varias VLANs que viajan a través del switch
conectado a esa interfaz, es decir, podemos configurar varias IP de diferentes
redes a varias interfaces virtuales (sub-interfaces) alojadas en una sola interfaz
física.
Para realizar este tutorial haremos uso también del tutorial “Configuración de
VTP (VLAN Trunking Protocol)”, el cual tiene un escenario muy presido al que
utilizaremos en este tutorial y ademas tiene procedimientos de configuración de
VLAN, VTP y asignación de los puertos que nos permitirán comprobar el
funcionamiento de la red.

Modos de VTP

Al seleccionar Cuando se configura VTP es importante elegir el modo adecuado, ya que VTP es una

herramienta muy potente y puede

crear problemas en la red. En un mismo dominio VTP la información de VLAN configurada en el

servidor se transmite a todos los clientes

VTP opera en estos tres modos:

• Modo servidor

• Modo cliente

• Modo transparente

Modo servidor:

El modo VTP predeterminado es el modo servidor.

En modo servidor pueden crearse, modificar y suprimir VLAN y otros parámetros de configuración

que afectan a todo el dominio VTP. En modo servidor, las configuraciones de VLAN se guardan en la

memoria de acceso aleatoria no volátil (NVRAM).

En este modo se envían y retransmiten avisos VTP y se sincroniza la información de configuración de

VLAN con otros switches.

El modo servidor debe elegirse para el switch que se usará para crear, modificar o suprimir VLAN.

Modo cliente:

Un dispositivo que opera en modo VTP cliente no puede crear, cambiar ni suprimir VLAN.

Un cliente VTP no guarda la configuración VLAN en memoria no volátil.

Tanto en modo cliente como en modo servidor, los switches sincronizan su configuración VLAN con

la del switch que tenga el número de revisión más alto en el dominio VTP.
En este modo se envían y retransmiten avisos VTP y se sincroniza la información de configuración de

VLAN con otros switches.

El modo cliente debe configurarse para cualquier switch que se añada al dominio VTP para prevenir

un posible reemplazo de configuraciones de VLAN.

Modo transparente:

Un switch que opera en VTP transparente no crea avisos VTP ni sincroniza su configuración de VLAN,

con la información recibida desde otros switch del dominio de administración. Reenvía los avisos

VTP recibidos desde otros switches que forman parte del mismo dominio de administración.

Un switch configurado en el modo transparente puede crear, suprimir y modificar VLAN, pero los

cambios no se transmiten a otros switch del dominio, afectan tan solo al switch local.

El modo transparente debe usarse en un switch que necesite para avisos VTP a otros switches, pero

que necesitan también capacidad para administrar sus VLAN independientemente.

La pertenencia de los puertos de switch a las VLAN se asigna manualmente puerto a puerto

(pertenencia VLAN estática o basada en puertos).

Pruning VTP

Por defecto todas las líneas troncales transportan el tráfico de todas las Vlans configuradas. Algún

tráfico innecesario podría inundar los enlaces perdiendo efectividad. El recorte VTP permite

determinar cual es el trafico que inunda el enlace troncal evitando enviarlo a los switches que no

tengan configurados puertos de la vlan destino.

La Vlan1 es la vlan de administración y se utiliza para tareas de administración  como las

publicaciones VTP, no sera omitida por el Pruning VTP.

Sí el material de este post te ha sido de utilidad colabora y difúndelo. Visita a nuestros anunciantes
para que sigamos vigentes y podamos seguir adelante.

Switch (config) # Vtp Domain “nombre”

Switch (config) # vtp mode “modo”
Switch (config) #vtp password “password”
