ESTA

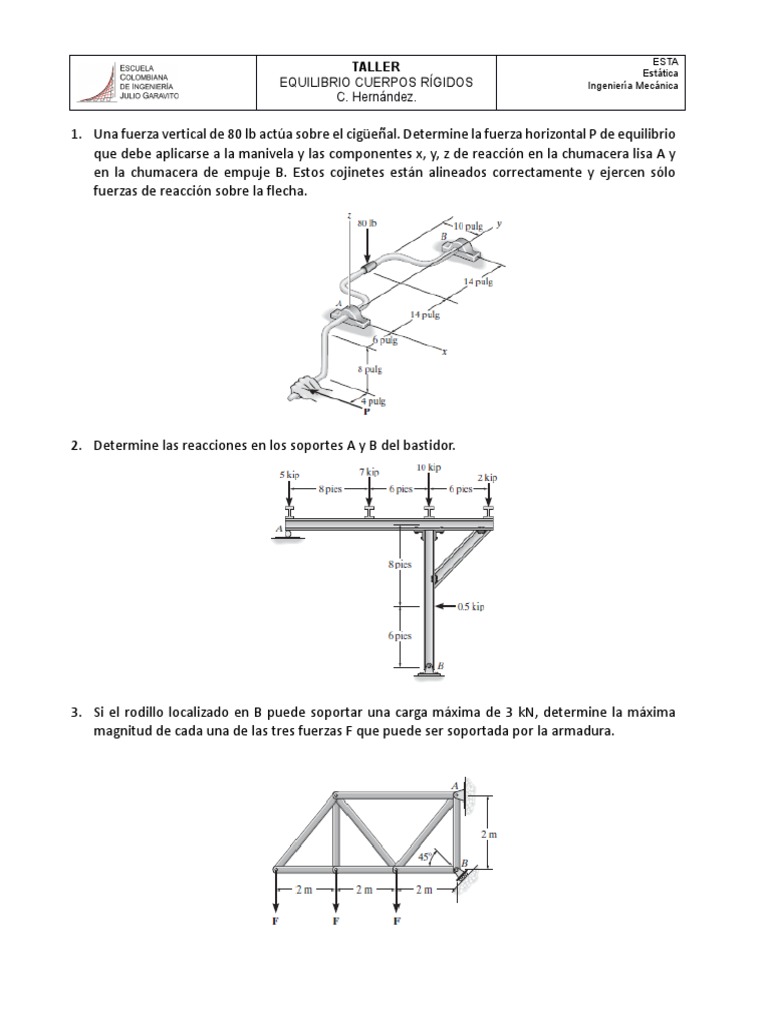

TALLER Estática
EQUILIBRIO CUERPOS RÍGIDOS Ingeniería Mecánica
C. Hernández.

1. Una fuerza vertical de 80 lb actúa sobre el cigüeñal. Determine la fuerza horizontal P de equilibrio
que debe aplicarse a la manivela y las componentes x, y, z de reacción en la chumacera lisa A y
en la chumacera de empuje B. Estos cojinetes están alineados correctamente y ejercen sólo
fuerzas de reacción sobre la flecha.

2. Determine las reacciones en los soportes A y B del bastidor.

3. Si el rodillo localizado en B puede soportar una carga máxima de 3 kN, determine la máxima
magnitud de cada una de las tres fuerzas F que puede ser soportada por la armadura.
4. Un estudiante de mecánica desea pesarse, pero sólo tiene acceso a una balanza A con capacidad
limitada a 100 lb y un pequeño dinamómetro de resorte de 20 lb B. Con la plataforma mostrada,
el estudiante encuentra que cuando ejerce un tirón en la cuerda para que B registre 19 lb, la
balanza A muestra 67 lb. ¿Cuál es el peso correcto del estudiante?

5. Se desea que una persona pueda comenzar a cerrar la puerta de la furgoneta desde la posición
abierta mostrada con una fuerza vertical de 10 libras P. Como ejercicio de diseño, determine la
fuerza necesaria en cada uno de los dos brazos hidráulicos AB. El centro de gravedad de la puerta
de 90 lb es 1,5 pulgadas directamente debajo del punto A. Tratar el problema como
bidimensional.
