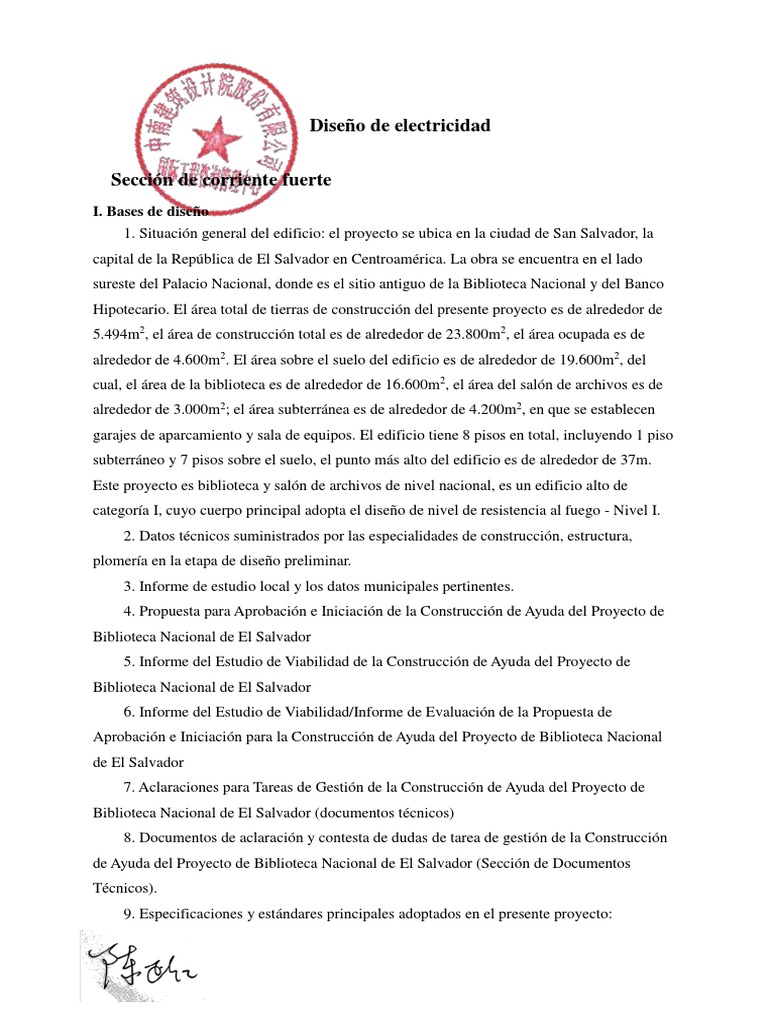

Diseño de electricidad

Sección de corriente fuerte

I. Bases de diseño
1. Situación general del edificio: el proyecto se ubica en la ciudad de San Salvador, la
capital de la República de El Salvador en Centroamérica. La obra se encuentra en el lado
sureste del Palacio Nacional, donde es el sitio antiguo de la Biblioteca Nacional y del Banco
Hipotecario. El área total de tierras de construcción del presente proyecto es de alrededor de
5.494m2, el área de construcción total es de alrededor de 23.800m2, el área ocupada es de
alrededor de 4.600m2. El área sobre el suelo del edificio es de alrededor de 19.600m2, del
cual, el área de la biblioteca es de alrededor de 16.600m2, el área del salón de archivos es de
alrededor de 3.000m2; el área subterránea es de alrededor de 4.200m2, en que se establecen
garajes de aparcamiento y sala de equipos. El edificio tiene 8 pisos en total, incluyendo 1 piso
subterráneo y 7 pisos sobre el suelo, el punto más alto del edificio es de alrededor de 37m.
Este proyecto es biblioteca y salón de archivos de nivel nacional, es un edificio alto de
categorí
a I, cuyo cuerpo principal adopta el diseño de nivel de resistencia al fuego - Nivel I.
2. Datos técnicos suministrados por las especialidades de construcción, estructura,
plomerí
a en la etapa de diseño preliminar.
3. Informe de estudio local y los datos municipales pertinentes.
4. Propuesta para Aprobación e Iniciación de la Construcción de Ayuda del Proyecto de
Biblioteca Nacional de El Salvador
5. Informe del Estudio de Viabilidad de la Construcción de Ayuda del Proyecto de
Biblioteca Nacional de El Salvador
6. Informe del Estudio de Viabilidad/Informe de Evaluación de la Propuesta de
Aprobación e Iniciación para la Construcción de Ayuda del Proyecto de Biblioteca Nacional
de El Salvador
7. Aclaraciones para Tareas de Gestión de la Construcción de Ayuda del Proyecto de
Biblioteca Nacional de El Salvador (documentos técnicos)
8. Documentos de aclaración y contesta de dudas de tarea de gestión de la Construcción
de Ayuda del Proyecto de Biblioteca Nacional de El Salvador (Sección de Documentos
Técnicos).
9. Especificaciones y estándares principales adoptados en el presente proyecto:
 Código para Diseño de Protección contra Incendios en Edificios GB50016-2014
(Versión 2018)
Código de diseño del centro de datos (GB50174-2017);
Código para Diseño de Edificios de La Biblioteca JGJ38-2015
Código para Diseño de Edificios del Salón de Archivos JGJ25-2010
Código para Diseño de Sistemas de Alarma Automática contra Incendios GB50116-2013
Código para Diseño de Ingenierí
a del Sistema de Cableado General GB50311-2016
Norma para Diseño de Ingenierí
a de Redes de Televisión por Cable GB/T50200-2018
Código Técnico para la Ingenierí
a del Sistema de Megafoní
a GB50526-2010
Código Técnico para la Ingenierí
a del Sistema de Seguridad y Protección GB50348-2018
Código de diseño arquitectónico del garaje JGJ 100-2015;
Código de protección contra incendios de diseño del garaje, taller de reparación,
aparcamiento GB50067-2014;
Código para Diseño de Sistemas de Suministro y Distribución de Energía Eléctrica
GB50052-2009
Código de diseño de subestación de 20kV e inferior GB50053-2013;
Código para Diseño de Protección de Estructuras contra Rayos GB50057-2010
Código Técnico para la Protección del Sistema de Información Electrónica del Edificio
contra Rayos GB50343-2012
Norma para el Diseño de Iluminación de Edificios GB50034-2013;
Normas de diseño de cables de ingeniería de energía eléctrica GB50217-2018;
Código para Diseño de Distribución de Bajo Voltaje GB50054-2011;
Norma de diseño eléctrico de edificios civiles GB51348-2019;
Norma Técnica para la Iluminación de Emergencia contra Incendios y el Sistema de
Indicación de Evacuación GB51309-2018.

II. Alcance de diseño

１． La línea de cables entrantes de alto voltaje, el sistema de distribución eléctrica de

alto voltaje y el diseño del transformador principal son diseñados por El Salvador, el punto de

demarcación de construcción de nuestra parte es el diseño del sistema de distribución

eléctrica por debajo del extremo superior del interruptor de cable entrante del gabinete de

bajo voltaje, el diseño del sistema de emergencia del generador diésel

2． Sistema de distribución eléctrica de bajo voltaje;

 3． Sistema de iluminación;

4． Sistema de protección de estructuras contra rayos, puesta a tierra y seguridad del

edificio;

5． Sistema automático de alarma contra incendios y control de interconexión

III. Sistema de transformación y distribución

１． El volumen de libros en el presente proyecto no excede 1 millón de libros. En este

proyecto, la electricidad para sistema de defensa de seguridad y sistema informático, la

electricidad de potencia para bomberos, la electricidad de iluminación en emergencia, la

electricidad de iluminación de canales principales y hueco de escaleras, la electricidad para

ascensores de pasajeros, la electricidad para bombas de aguas residuales y bombas de agua

doméstica son de cargas de nivel 1, otras cargas son de cargas de nivel 3.

2． Cálculo de cargas: en el presente proyecto, se diseña una sala de distribución eléctrica de

alto voltaje, una sala de distribución eléctrica general de bajo voltaje, 2 transformadores

principales (los detalles serán diseñados por El Salvador). Para el cálculo de cargas, véase la

tabla siguiente para los detalles:

Cantidad Corrient
Capacida
de e
T1 T2 d de cada
Grupo de equipos dispositivo Coeficiente calculad
unidad
eléctricos s de cálculo Capacidad calculada a
COS P(kw Q(kV S(kVA
(Unidad) (KW)
Kx φ ) ) ) (A)
Carga de oficinas
de planta
1 baja~sexto piso 1 1 300.00 0.70 0.80 210 158 263 316
Carga de oficinas
de planta
baja~segundo piso
1 2 1 75,00 0,80 0,80 60 45 75 90
Carga de oficinas
de tercer
1 piso~quinto piso 2 1 75,00 0,80 0,80 60 45 75 90
Carga de oficinas
1 de sexto piso 2 1 60,00 0,80 0,80 48 36 60 72
0 1 Iluminación del 1 85,00 0,80 0,85 68 42 80 96
 pasillo público de
planta baja~sexto
piso
Caja general de
iluminación en
1 0 emergencia 1 65,00 0,90 0,85 59 36 69 83
Ascensor ordinario
1 0 1 1 60,00 0,70 0,70 42 43 60 72
Ascensor ordinario
0 1 2 1 70,00 0,70 0,70 49 50 70 84
Ascensor de
protección contra
1 0 incendios 1 1 20,00 1,00 0,70 20 20 29 34
Ascensor de
protección contra
0 1 incendios 2 1 20,00 1,00 0,70 20 20 29 34
Cargas de la sala
de máquinas de
corriente débil de
0 1 la planta baja 1 60,00 0,80 0,90 48 23 53 64
Cargas del
acondicionador de
aire del segundo
1 piso 1 135,00 0,70 0,80 95 71 118 142
Carga de
acondicionador de
1 aire de azotea 1 1 165,00 0,70 0,80 116 87 144 174
Carga de
acondicionador de
1 aire de azotea 2 1 165,00 0,70 0,80 116 87 144 174
Carga de
acondicionador de
1 aire de azotea 3 1 165,00 0,70 0,80 116 87 144 174
Carga de
acondicionador de
1 aire de azotea 4 1 150,00 0,70 0,80 105 79 131 158
Carga de
acondicionador de
1 aire de azotea 5 1 180,00 0,70 0,80 126 95 158 190
Carga de
acondicionador de
1 aire de azotea 6 1 180,00 0,70 0,80 126 95 158 190
Carga de
1 acondicionador de 1 165,00 0,70 0,80 116 87 144 174
 aire de azotea 7
Carga de
acondicionador de
1 aire de azotea 8 1 160,00 0,70 0,80 112 84 140 168
Carga de
acondicionador de
1 aire de azotea 9 1 160,00 0,70 0,80 112 84 140 168
Carga de
acondicionador de
1 aire de azotea 10 1 160,00 0,70 0,80 112 84 140 168
Cargas Eléctricas
1 de cocina 1 90,00 0,70 0,80 63 47 79 95
Cargas del
auditorio de la
1 planta baja 1 60,00 0,80 0,80 48 36 60 72
Cuadro general de
1 iluminación 1 1 90,00 0,80 0,85 72 45 85 102
Alimentación
ordinaria del
1 sótano 1 20,00 0,80 0,80 16 12 20 24
Bomba de agua
0 1 doméstica 1 10,00 0,90 0,80 9 7 11 14
Cuadro general de
sala de máquinas
0 1 de corriente débil 1 90,00 0,80 0,80 72 54 90 108
Bomba de drenaje
de residuos de
1 planta baja 1 44,00 0,80 0,80 35 26 44 53
Cuadro general de
cargas de
protección contra
incendios del
0 sótano 1 80,00 0,90 0,80 72 54 90 108
Cuadro general de
cargas de
protección contra
incendios sobre el
0 suelo 1 141,00 0,90 0,80 127 95 159 191
Bomba de boca de
incendios en
0 interiores 1 57,00 1,00 0,80 57 43 71 86
Bomba de boca de
incendios en
0 interiores 1 51,00 1,00 0,80 51 38 64 77
 Bomba de
pulverización
0 automática 1 55,00 1,00 0,80 55 41 69 83

Equipos de
suministro de
energí
a eléctrica
de transformador
T1 1549 1138 853 1422 1711
Multiplicado por
coeficiente
simultáneo 0,80 0,80 910 682 1138 1369
Compensación
automática de
condensador 300
Después de la
compensación 0,92 910 382 987 1188
Uso de
transformador
(1250KVA)
Tasa de carga: 0,79

Equipos de
suministro de
energí
a eléctrica
de transformador
T2 1530 1111 830 1386 1668
Multiplicado por
coeficiente
simultáneo 0,80 0,80 888 664 1109 1335
Compensación
automática de
condensador 300
Después de la
compensación 0,93 888 364 960 1155
Uso de
transformador
(1250KVA)
Tasa de carga: 0,77
 3． Fuente de alimentación: para asegurar la fiabilidad y operatividad del suministro de
energía eléctrica formal en el presente proyecto, según las situaciones pertinentes del informe
de estudio, en el presente proyecto se planea utilizar una alimentación de alto voltaje para
suministrar la energía eléctrica, y se reserva condición de acceso a otra alimentación de alto
voltaje. Además, se establece un generador diésel como la alimentación de respaldo. El cable
23KV se conduce a la sala de distribución eléctrica de alto voltaje de sótano primero (el
diseño específico del sistema de distribución eléctrica de alto voltaje es llevado a cabo por El
Salvador). Según las demandas del proyecto, el sistema de bajo voltaje utiliza alimentación
de bajo voltaje de 480V/208V/120V,480/240V/120V, 60Hz.

Para garantizar la electricidad para las cargas importantes tales como sistema de

computadoras, sistema de protección contra incendios, sistema de defensa de seguridad,

ascensor para clientes, se establece un grupo electrógeno diésel de 500kW (0,48kW) por

separado como la alimentación de respaldo.

Alimentación EPS: la alimentación EPS del presente proyecto no tiene condiciones de
suministro y mantenimiento en el lugar local. Las luces de emergencia deben ser las de
emergencia y evacuación con propia baterí
a acumuladora que cumplen con las normas
locales de protección contra incendios.
Alimentación UPS: en el sistema de computadoras, sistema de defensa de seguridad,
sistema de alarma automática de incendio del presente proyecto se establece alimentación
UPS, que es soportado por el sistema correspondiente. Debido al establecimiento del grupo
electrógeno diésel, su duración de suministro de energía eléctrica continuo se configura según
30min.

En el presente proyecto, cada 2 transformadores de distribución eléctrica de bajo voltaje

forman un grupo, su lado de bajo voltaje constituye el modo de cableado segmentado de sola

barra. Se establece gabinete conectado con barra, en caso general, el gabinete conectado con

barra está desconectado, 2 transformadores funcionan al mismo tiempo; en caso de falla y

mantenimiento de cualquier transformador, el interruptor de salida de este transformador está

desconectado, luego se desconecta las cargas de nivel 3 en los 2 transformadores, el

interruptor conectado a barra cierra, el restante transformador suministra energía eléctrica

para las cargas restantes (cargas de nivel 1), garantizando la confiabilidad de suministro de

energía eléctrica para estas cargas, con el fin de satisfacer las necesidades del presente

proyecto.

4． Modo de suministro de energía eléctrica para cargas de diversos niveles

Carga de nivel 1: alimentada por una línea de red eléctrica, de las cuales, la carga de

protección contra incendios es alimentada por la conmutación automática del extremo final

de doble alimentación.

Carga de nivel 3: sin requisitos especiales de distribución eléctrica, se la desconecta en

caso de conmutación por falla del transformador.

5． Facturación

Para la medida, la empresa de electricidad proporciona medidor, y según los requisitos

de la empresa de electricidad local, es de medición a mediano voltaje. El modelo y las

especificaciones específicos del medidor de vatios-hora serán determinados por El Salvador.

Este artículo debe ser acordado cuando firme contrato de suministro de energía eléctrica con

la empresa de electricidad.

6． Medición

El gabinete de interruptor general del lado de bajo voltaje de 0,48kV estáequipada con

el instrumento multifuncional de monitoreo de energía eléctrica, los contenidos de medición

son iguales a los del instrumento multifuncional del lado de alto voltaje. En el circuito

saliente del lado de bajo voltaje, el lado de entrada de la caja de distribución eléctrica tipo

troncal, se instala instrumento de monitoreo multifuncional según sus propósitos, y se puede

medir corriente, voltaje, potencia activa, kwh de potencia activa de tres fases.

Dichos instrumentos inteligentes tienen la función de tele-transmisión, y pueden

conectarse con la red para constituir el sistema de monitoreo integrada y gestión de energía de

transformación y distribución eléctrica.

7． Compensación de factor de potencia y tratamiento de armónicos

En el tramo de barra del lado de bajo voltaje del transformador, se adopta la

compensación de potencia reactiva especial para la compensación automática centralizada

por pasos, en total se instala condensadores de bajo voltaje de 600kVAR; antes de la

compensación, el factor de potencia medio de todas las cargas es de alrededor de 0,8, después

de la compensación, el factor de potencia del lado de bajo voltaje del transformador es mayor

de 0,9.

8． Tendido de líneas

La línea de cables de 23kV en exteriores del presente proyecto es diseñada por El

Salvador, los cables de bajo voltaje son tendidos de forma enterrada mediante tubo de acero

galvanizado en caliente o tendidos en canaleta de cables; los cables de la sala de distribución

eléctrica de bajo voltaje salen desde la parte superior, todos los cables deben ser tendidos

dentro de la bandeja. En cuanto a los circuitos de distribución eléctrica conducidos hacia

afuera de la sala de transformación y distribución eléctrica, todos los circuitos que

suministran energía eléctrica a las cargas ordinarias son tendidos dentro de la bandeja

metálica mediante cable retardante a llama de categorí

a B de chaqueta protectora de

hidrocarburo de polietileno reticulado sin halógeno y de baja emisión de humo; el circuito

troncal que alimenta las cargas de protección contra incendios es cable de aislamiento mineral

flexible, el circuito ramal que alimenta cargas de protección contra incendios es tendidos

dentro de la bandeja metálica mediante cable retardante a llama de categorí

a B de chaqueta

protectora de hidrocarburo de polietileno reticulado sin halógeno y de baja emisión de humo.

La bandeja y sus piezas de instalación metálicas son recubiertas con pintura ignífuga para

lograr el efecto de protección contra incendios.

9． Selección de modelos de equipos

Los transformadores deben ser transformador tipo seco, según los requisitos de

distribución eléctrica de diferentes equipos, se selecciona transformadores de diferentes

capacidades y especificaciones 0,48KV/0,208KV, 3 (0,48/0,24/0,12) KV. El modo de

cableado de devanado es D, Yn11, la cubierta protectora estásoportada y suministrada por el

fabricante. El grado de protección de disposición adyacente con el gabinete de bajo voltaje no

es menos de IP3X.

El gabinete de distribución eléctrica de bajo voltaje es gabinete de interruptor de tipo fijo,

que puede ser equipo doméstico, debe cumplir con las normas IEC/CE, y su voltaje y

frecuencia deben cumplir con los requisitos de uso local. El voltaje nominal de aislamiento

del cuerpo del gabinete de interruptor es de 1.000V, el voltaje soportado a impulso nominal es

de 12kV, el grado de protección de la carcasa es de IP42. La capacidad de corriente de la

barra colectora vertical puede alcanzar 3.200A, el interruptor principal y el interruptor de

contacto, los interruptores de 630A y superior utilizan disyuntor omnipotente inteligente, que

tiene funciones de retardo largo, retardo corto, protección de sobrecorriente instantánea y

protección contra falla de puesta a tierra monofásica. En otros interruptores se utiliza

disyuntor moldeado en caja equipado con disparador electrónico.

Todos los equipos eléctricos deben cumplir la norma de certificación UL con prioridad,

o debe cumplir con norma IEC/CE.

IV. Sistema de distribución eléctrica de bajo voltaje

１． Modo de suministro de energía eléctrica

Para la carga general de electricidad, se utiliza la distribución troncal regional
combinada con la radial; algunas de las cargas más importantes y los equipos eléctricos a
gran escala adoptan la distribución radial; la carga de nivel I y otros usan las líneas duales de
alimentación especiales introducidas desde la sala de distribución y conmutan al terminal
final. La carga de nivel II es introducida por dos fuentes de alimentación de bajo voltaje, y se
alimenta por una sola lí
nea especial introducida desde la sala de distribución. La carga de
nivel III es alimentada por la fuente de alimentación introducida desde la línea única de bajo
voltaje. Cada línea de distribución estáprovista de pozos tubulares eléctricos en cada zona
para el suministro de energía eléctrica.

Según los requisitos de la disposición del plano del presente proyecto, se establecen sala

de transformación y distribución eléctrica y el pozo vertical eléctrico vertical con el principio

de profundización en el centro de la carga. El cable troncal de distribución eléctrica

suministra la energía eléctrica directamente desde la sala de transformación y distribución

eléctrica al pozo vertical, el cable ramal de distribución eléctrica sale desde el pozo vertical

de distribución eléctrica.

Según el informe de estudio de viabilidad y el informe de investigación, el voltaje de la

alimentación de bajo voltaje usado en El Salvador es de 480V/240V/120V, del cual, el voltaje

para equipos industriales generalmente es de 480V, el voltaje para equipos de iluminación

generalmente es de 120V, el voltaje para acondicionador de aire, calentador de agua y otros

equipos de potencia alta es de 240V.

El suministro de energía eléctrica en bajo voltaje adopta el modo de sección de barra

única, se establece generador diésel para suministrar alimentación de respaldo para las cargas

de nivel 1. El generador diésel de bajo voltaje y la alimentación de bajo voltaje municipal se

conmutan automáticamente. En caso de falla de la alimentación de red eléctrica, el generador

diésel se enciende automáticamente para alimentar las cargas de nivel 1, la duración de inicio

automático del generador diésel no excede 15s. Asimismo, se establece otra fuente de

alimentación para suministrar energía eléctrica a la carga de nivel III, como el aire

acondicionado.

Para los equipos eléctricos de 480V dentro del edificio (por ejemplo: bomba de agua,

etc.), se utiliza la alimentación 480V para el suministro de energía eléctrica directo; para las

cargas de alta potencia tales como acondicionador de aire, calentador de agua dentro del

edificio, para las cargas relativamente cerca del punto de suministro de energía eléctrica del

edificio, se utiliza directamente la alimentación 240V suministrada por el transformador de

nivel 2 de 480V/240V/120V dentro de la sala de distribución eléctrica; para las cargas

relativamente lejos del punto de suministro de energía eléctrica, si la alimentación 240V no

puede satisfacer el requisito de caída de voltaje, se puede utilizar la alimentación 480V para

suministrar la energía eléctrica a los alrededores del equipo, y se establece transformador

nivel 2 de 480V/240V/120V en los alrededores del equipo para satisfacer el requisito de

suministro de energía eléctrica para los equipos eléctricos 240V y las tomas de iluminación
en los alrededores; para los equipos de suministro de energía eléctrica de 120V para la

iluminación u otros propósitos dentro del edificio, se establece transformador de nivel

480V/208V dentro de los pisos del edificio para satisfacer la demanda de suministro de

energía eléctrica de los equipos eléctricos de suministro de energía eléctrica de 120V.

2． Requisitos de cables y líneas conductoras usados en circuito de distribución eléctrica

de cargas ordinarias en lugares interiores

Para el suministro de energía eléctrica para las cargas ordinarias del presente proyecto,

se utiliza cables retardantes a llama y líneas conductoras retardantes a llama de categorí

a B de

chaqueta protectora de hidrocarburo de polietileno reticulado sin halógeno y de baja emisión

de humo, su nivel retardante a llama es nivel B. Todos los circuitos de distribución eléctrica

de cargas ordinarias son tendidos mediante canaleta de cables metálico.

3． Requisitos de cables y líneas conductoras usados en circuito de distribución eléctrica

de cargas de protección contra incendios en interiores

Según las especificaciones nacionales, el circuito de distribución eléctrica de cargas de

protección contra incendios en el presente proyecto debe utilizar cable ignífugo para

garantizar el suministro de energía eléctrica continuo en caso de incendio. El circuito troncal

de distribución eléctrica de cargas de protección contra incendios del presente proyecto

utiliza cable aislante de mineral flexible, el cable ramal es cable resistente a fuego y

retardante a llama y líneas conductoras resistentes a fuego y retardantes a llama de categorí

a

B de chaqueta protectora de hidrocarburo de polietileno reticulado sin halógeno y de baja

emisión de humo. Los cables y líneas conductoras son tendidos cruzando el tubo de acero. La

pared externa del tubo de acero es recubierta con pintura ignífuga con el fin de lograr el

efecto de protección contra incendios.

4． Requisitos de cables y líneas conductoras usados en circuito de distribución eléctrica

de lugares en exteriores

Los cables troncales y ramales para lugares en exteriores son cables retardantes a llama

y líneas conductoras retardantes a llama de categorí

a B de chaqueta protectora de
hidrocarburo de polietileno reticulado sin halógeno y de baja emisión de humo, que deben

cruzar por tubo de acero para el entendido de forma enterrada.

5． Establecimiento de sala de distribución eléctrica en el sitio y modo de instalación de

equipos de distribución eléctrica y control

Según los requisitos sobre las funciones del presente proyecto, los equipos de

distribución eléctrica y control en el sitio serán instalados dentro de la sala de corriente fuerte

y la sala de equipos. En los lugares alejados de estos lugares, se establece caja de control

local.

Para garantizar el entorno de trabajo de la sala de transformación y distribución eléctrica,

la sala de transformación y distribución eléctrica está equipada con instalaciones de aire

acondicionado y ventilación para garantizar que la temperatura ambiental de la sala de

distribución eléctrica no sea superior a 30℃. Cuando la sala de distribución eléctrica está

adyacente al baño u otros lugares húmedos, la especialidad de construcción realizará

tratamiento de impermeabilidad y anti-humedad para las posiciones en unión.

En el presente proyecto, las cajas de alimentación, cajas de iluminación y cajas de

control se instalan de forma expuesta al exterior en el interior del pozo vertical y la sala de

equipos, y se instalan en forma oculta en otros lugares. Para el cuerpo de la caja de

distribución eléctrica de altura menos de 600mm, su borde inferior estáa 1,5m del suelo; para

la altura 600mm~800mm, su borde inferior está a 1,2m del suelo; para la altura 800mm~1

Gigabit, su borde inferior estáa 1,0m del suelo; para la altura 1 Gigabitm~1.200mm, su borde

inferior estáa 0,8m del suelo; para altura superior a 1.200mm, se lo instala sobre el suelo, con

fundación de 300mm por su debajo. Para todas las cajas mencionadas, a menos que se

especifique lo contrario, son fabricadas en el modo de cableado de entrada de la parte

superior y salida de la parte superior. El cuerpo de la caja de iluminación de emergencia debe

tener símbolos evidentes y se debe realizar tratamiento a prueba de incendio.

6． Método de arranque del electromotor

Según la condición de suministro de energía eléctrica en el presente proyecto y el

requisito de reducir los impactos a maquinaria de transmisión, para prolongar la vida útil de

los equipos mecánicos, en el presente proyecto, los electromotores de capacidad individual

superior a 30kW adoptan arranque suave o arranque estrella - delta; y los electromotores de

capacidad individual de 30kW e inferior adoptan el arranque directo. Para garantizar el uso

confiable de las instalaciones de protección contra incendios, las instalaciones de protección

contra incendios no adoptan el control por frecuencia variable.

7． Protección y selectividad de líneas de distribución eléctrica

Todas las líneas de distribución eléctrica deben someterse a la comprobación de

protección de sobrecarga, protección de cortocircuito y protección de falla de puesta a tierra.

Todas las líneas de distribución eléctrica deben someterse a la comprobación de

estabilidad térmica.

Para garantizar la calidad de la alimentación, en todos los circuitos de distribución

eléctrica se comprueba la caída de voltaje para garantizar que el funcionamiento de los cables

de suministro de energía eléctrica de las cargas eléctricas y la caída de voltaje de arranque de

las cuales puedan cumplir con las especificaciones y los requisitos del funcionamiento seguro

de los equipos técnicos. El valor admisible de desvío de voltaje en los terminales de los

equipos eléctricos es: (1) Para electromotores, ±5％; (2) Iluminación: para los lugares de

trabajo generales, ±5％; cuando el lugar de trabajo está lejos de la subestación y es difícil

cumplir los requisitos, puede ser de +5％ y -10%. (3) Para otros equipos eléctricos, cuando

no hay requisitos especiales, es ±5％.

8. Sistema de gestión de energías

1. El presente proyecto utiliza el sistema de gestión centralizada de energía, que puede

realizar la gestión del análisis de consumo energético en el presente proyecto.

2. El sistema utiliza arquitecturas B/S y C/S, la plataforma de información de usuarios de

diversos permisos, puede realizar la estadística de datos y el análisis comparativo de los datos

de energía según diversas regiones, diversos artículos y diversos niveles.

3. Los datos se pueden obtener respectivamente desde diversos sistemas ya establecidos en

el presente proyecto mediante la red de protocolo de interfaz abierta.

5 En cada sistema, se realiza la configuración de los equipos de adquisición y la

construcción de la red según los requisitos sobre los datos del sistema de gestión de energías.

6. El equipo de adquisición adopta el protocolo de comunicación estándar MODBUS.

7. En el presente proyecto se establece un centro de supervisión de energía, el servidor del

sistema se coloca dentro de la sala de ordenadores de redes de información, que se gestiona y

usa mediante el modo de asignación de permisos de usuario.

9． Sistema de alarma en incendio de fuga eléctrica

En el presente proyecto se establece un sistema de alarma automática de incendio por

fuga eléctrica. El sistema estácompuesto por el detector de monitoreo de fuga eléctrica, el CT,

el sensor de temperatura, la máquina de gestión de comunicaciones, el equipo host de

monitoreo, etc. El equipo de detección de fuga eléctrica se instala en el lado saliente del

gabinete de distribución eléctrica del transformador y el interruptor entrante de la caja de

distribución eléctrica de suministro de energía eléctrica de tipo troncal, y estáconectado en el

equipo host de monitoreo mediante el bus de red. El equipo host de monitoreo se establece en

el centro de control de protección contra incendios. El sistema puede adquirir las señales de

fugas de corriente, sobrecorriente, tensión, temperatura de cable, etc., realizando las

funciones de alarma de fallo y control interconectado. En caso de alarma de fugas de cargas

comunes, deben cortar la electricidad por circuitos para la inspección después de confirmar

las fugas. En caso de fugas de cargas de emergencia contra incendios, sólo darán la alarma

sin disparo. El valor de ajuste de alarma de fugas de corriente debe no ser superior a 300mA.

10. Sistema de monitoreo de alimentación del equipo contra incendios

En el presente proyecto se establece un sistema de monitoreo de alimentación del equipo

contra incendios, el sistema estácompuesto por el sensor de señal de voltaje, la máquina de

gestión de comunicaciones, el sensor de señal de voltaje establecido dentro de la caja de

conmutación de doble alimentación en el extremo final del equipo de protección contra

incendios del equipo host de monitoreo de la alimentación de protección contra incendios, la

alimentación CA o CC de suministro de energía para diversos equipos de protección contra
incendios, incluyendo cuando se producen las fallas tales como sobrevoltaje, subvoltaje, falta

de fase, sobrecorriente, suministro de energía interrumpido en las alimentaciones principal y

de respaldo, el equipo host de monitoreo de alimentación de protección contra incendios

puede emitir alarma sonora y visual y hacer registros; y visualización del valor de voltaje y el

valor de corriente de la alimentación monitorizada y la posición precisa de los puntos de falla;

puede proporcionar 1 interfaz RS232 y 1 interfaz RS485 para transmitir el estado de

funcionamiento y la información de falla al dispositivo de visualización gráfica de la sala de

control de incendios El equipo host de monitoreo se establece dentro de la sala de control de

protección contra incendios. Mediante la programación por el software, se configura el

código de dirección y los parámetros de falla de los sensores en el sitio facilitando el

comisionamiento del sistema y el mantenimiento en el futuro.

V. Sistema de distribución eléctrica de iluminación

1. Categorí
a de iluminación

Según las características funcionales del presente proyecto, su iluminación artificial se

divide en iluminación normal, iluminación en emergencia, iluminación de servicio e

iluminación de paisajes según sus categorí

as de uso. De las cuales, la iluminación en

emergencia se divide en iluminación de reserva e iluminación de evacuación.

2. Selección de tipos de luces y fuentes iluminadas

Todas las fuentes iluminadas del sistema de iluminación del presente proyecto con de

LED o luz fluorescentes de ahorro de energías u otras fuentes iluminadas de ahorro de

energías de alta eficiencia y larga vida útil, diversos tipos de luces de iluminación de alta

eficiencia, balasto electrónico y otros accesorios eléctricos de ahorro de energías, lo que

puede reducir mucho los costos de mantenimiento y reemplazo de fuentes iluminadas y

reducir el consumo energético. En los espacios públicos se utiliza el sistema de control de

iluminación inteligente. Según las diversas demandas, diferentes perí

odos de tiempo y el

entorno de luz natural, se puede configurar múltiples modos de escena, y realizar un control
 centralizado en la sala de monitoreo central. En otras zonas tales como oficina, sala de

conferencias, biblioteca de archivos, se adopta el modo de control local.

Requisito de iluminancia de los lugares principales del presente proyecto:

Hueco de escaleras 50Lx Luz de techo de LED

Pasillo 100Lx Luz de techo de LED / Luz proyectora LED empotrada

Vestí
bulo 100Lx Luz proyectora LED empotrada

Oficina, sala de conferencias 300Lx Luz LED de solo tubo

Sala de conferencias 500Lx Luz LED de solo tubo / Luz proyectora LED empotrada

Baño 150Lx Luz LED impermeable y de anti-humedad

Sala de lectura ordinaria 300Lx Luz LED de doble tubo (con pantalla a prueba de

deslumbramiento)

Sala de lectura de libros de colección 500Lx Luz LED de doble tubo (con pantalla a prueba de

deslumbramiento)

3. Estándar de iluminancia
El lugar local no tiene requisitos obligatorios sobre la iluminancia. La iluminancia de
diversos lugares del presente proyecto cumple la norma nacional Norma para Diseño de
Iluminación de Edificios GB 50034-2013.

Véase la siguiente Tabla para más detalles sobre la norma de iluminación de los lugares

pertinentes:

Valor estándar
Plano de Valor de densidad
Salas o lugares de iluminancia UGR Ra
referencia de potencia W/㎡
Lx
Vestíbulo (de lujo) Piso 200 — 80 8,0
Sala de
0,75 m horizontal 300 19 80 8,0
conferencias
Oficina 0,75 m horizontal 300 19 80 8,0
Sala de lectura
0,75 m horizontal 300 19 80 8,0
general
Sala de lectura
0,75 m horizontal 300 19 80 8,0
multimedia
Sala de lectura de
0,75 m horizontal 500 19 80 13,5
libros de colección
 y mapas
Sala de edición y
0,75 m horizontal 500 19 80 13,5
restauración
Sala de exposición 0,75 m horizontal 300 19 80 8,0
Biblioteca de
0,25m vertical 50 — 80 2,5
libros
Salón de archivos 0,75 horizontal 200 19 80 6,5
Pasillo Suelo 100 25 80 3,5
Sala de monitoreo
0,75 m horizontal 300 19 80 8,0
de incendios
Sala de máquinas
0,75 m horizontal 500 22 80 13,5
débiles

4. Diseño de iluminación en emergencia

En pasillo común, vestí
bulo, auditorio, sala de conferencias, escalera de evacuación,
habitación del frente se establece iluminación de evacuación en emergencia, el sistema utiliza
luz de control local con propia batería acumuladora, la duración de suministro de energía
eléctrica continuo de la batería acumuladora no es menos de 60min, En el hueco de escaleras,
la habitación del frente o la habitación del frente de uso combinado en los lugares de
concentración de personas tales como la biblioteca y el salón de archivos, la iluminancia
horizontal no es menos de 10Lx. En pasillo, vestíbulo, auditorio y sala de conferencias, la
iluminancia horizontal no es menos de 3Lx; en sala de control de protección contra incendios,
centro de monitoreo, sala de máquinas de corriente débil, sala de transmisión y distribución
eléctrica, sala de generador diésel, sala de ascensor de protección contra incendios, sala de
bombeo de agua contra incendios y otras salas de equipos importantes, la iluminancia no es
menos de 1Lx. La iluminación de reserva de las salas de equipos utiliza luces de iluminación
normal, que deben garantizar una iluminancia normal en caso de incendio. El diseño y los
equipos de iluminación en emergencia del presente proyecto deben cumplir con los
reglamentos pertinentes de NFPA al mismo tiempo.

5. Iluminación en exteriores
Debido a que es pequeño el parque encajada por la línea roja del presente proyecto y el
sitio está cubierto básicamente por edificios, la iluminación exterior del proyecto está
diseñada para cubrir la iluminación de la fachada del edificio en la línea roja.
 Diseño de iluminación de fachada externa: para la iluminación de la fachada externa, se
debe seleccionar un modo de iluminación razonable coordinando con la forma del edificio y
la configuración de la fachada externa. Principalmente se debe dibujar el área de entrada /
salida principal, luces de contorno de edificio, y establecen fuentes iluminadas de punto LED
en los marcos estructurales metálicos del muro de cortina del edificio principal y realiza una
disposición orgánica.
Control de temperatura de color: La temperatura de color de la fachada del edificio debe
estar principalmente del color claro de 3000K-4000K.
Control de iluminación: La iluminación de la fachada del edificio se enciendo de forma
automática por grupos y perí
odos, asíque se la puede dividir en varios modos, como el
habitual, el festival, y el de bajo consumo, etc., también tiene posibilidad de personalizar el
rango y la cantidad de lámparas según los diversos modos, y dispone de funciones de control
manual
Control de seguridad de iluminación: El sistema de suministro y distribución es el
sistema TN-S. Cada dispositivo de distribución y la carcasa de las lámparas deben conectarse
de forma confiable con la línea PE, formando asíun buen circuito eléctrico para garantizar la
seguridad personal y de dispositivo. La temperatura de trabajo normal de las lámparas y
accesorios montados en el suelo es inferior a 30℃. Se deben instalarse fuera del alcance de
personal o colocar el dispositivo de aislamiento, cuando la temperatura superficial es más de
30℃. Se debe cumplir estrictamente el requisito de que el valor de deslumbramiento de cada
área sea menor que el valor estándar, con el fin de evitar daños causados por
deslumbramiento.
Control de la contaminación lumínica: Se debe configurar de forma razonable el perí
odo
de funcionamiento de la iluminación de la escena nocturna y apagar a tiempo una parte o la
totalidad de la iluminación nocturna y la iluminación arquitectónica en áreas de paisaje de
menor importancia. Se debe controlar estrictamente la luz de iluminación en el área
iluminada, a fin de limitar la luz de interferencia generada por las lámparas, y la luz dispersa
más alládel área iluminada no debe exceder el 15%.

6. Diseño de puesta a tierra del sistema de iluminación

 El suministro de energía eléctrica para iluminación en interiores y en exteriores adopta el

sistema TT, y en el circuito de distribución eléctrica se añade el dispositivo de protección de

corriente restante. Cuando se utiliza luces de categorí

a I, la parte conductiva expuesta de las

luces debe conectarse a tierra de forma confiable. En el eje del ascensor y otros lugares

estrechos, su iluminación es alimentada por voltaje seguro, las luces de iluminación deben ser

luces de voltaje seguro de aislamiento de categoría III.

7. Diseño de detección de arco eléctrico

El presente proyecto es un lugar de concentración de personas, dentro del área espacial de altura

superior a 12m, se establece detector de arco eléctrico en circuito de tomacorriente de iluminación.

VI. Control automático y ajuste automático

1. Control automatizado del sistema de energía eléctrica

El sistema de transformación y distribución de alto y bajo voltaje del presente proyecto

utiliza el dispositivo de protección de reléintegrado en microcomputadora y el instrumento

digital inteligente multifuncional para realizar el control automatizado del sistema de energía

eléctrica. Todo el proyecto tiene conexión interna y se reserva interfaz de conexión con la

entidad de nivel superior.

2. Control automatizado del sistema de iluminación

En el presente proyecto, el sistema de iluminación, los signos estáticos, las cajas

iluminadas, la iluminación de fachada y la iluminación de paisajes del vestíbulo y la sala de

conferencias utilizan el sistema de iluminación modular para el control automatizado. Todo el

proyecto tiene conexión interna y se reserva interfaz de conexión con el sistema BAS.

En la sala de vigilancia se establece la pantalla de control de visualización

multifuncional para facilitar el control por el personal de vigilancia. En las salas de vigilancia

y salas de distribución eléctrica se establecen panel de control multifuncional.

3. El control automático de acondicionador de aire, ascensor, escalera y otros equipos

eléctricos del edificio es realizado uniformemente por el sistema de automatización de

edificio DDC. Además, los equipos de edificio de especialidades de suministro y drenaje de

agua y ventilación también tienen circuitos especiales de enclavamiento y control. Véase la

descripción de diseño preliminar de las especialidades pertinentes para los detalles.

4. En dichos controles automatizados, todos los controles automatizados relacionados

con la protección contra incendios tienen el sistema de alarma de protección contra incendios

y control de interconexión como la prioridad, el diseño de monitoreo de los departamentos

pertinentes no impedirá el funcionamiento del sistema de alarma automática de incendio y

control de interconexión.

VII. Diseño de accesibilidad

En el lugar de 0.5m desde el fondo del inodoro accesible se establece botón de ayuda (el

producto debe ser de tipo de doble contacto. En la parte superior del exterior de la puerta, en

0,5m desde la parte superior del marco de puerta, se establece timbre de alarma de ayuda

(alarma sonora y visual). Para garantizar la seguridad, se utiliza el voltaje ultra bajo seguro

para suministrar la energía, y utilizar la alimentación CC de viga útil larga. El cable de

conexión entre el botón de ayuda y el timbre de alarma está soportado por el equipo; para

asegurar que la demanda de alarma en el inodoro accesible pueda ser respondida exactamente

(para evitar que no haya administrador fuera de la puerta del inodoro accesible), el sistema de

alarma automática de incendio de corriente débil establece un módulo de entrada de solo

contacto especial por separado en cada inodoro accesible, que conecta con el sistema de

alarma automática de incendio mediante un contacto de salida del botón de ayuda. Y el

personal de vigilancia en la sala de vigilancia de protección contra incendios realiza

supervisión y confirmación de la asistencia en el sitio.

VIII. Diseño antisísmico eléctrico

La intensidad de fortificación antisísmica del presente proyecto es de Grado 8, según el
Código para diseño sísmico de ingeniería electromecánica GB50981-2014, las obras
mecánicas y eléctricas deben someterse al diseño antisísmico y tener las medidas antisísmicas
correspondientes. El diseño antisísmico se muestra a continuación:
1. La iluminación en emergencia para la evacuación, las instalaciones importantes, los
sistemas de comunicación, protección contra incendios, defensa de seguridad, los equipos y
líneas del centro de datos deben tener protección antisísmica.
2. La instalación de tubos de distribución eléctrica de diámetro interno no menos de
60mm, marco de escalera de cables, caja de canaleta de cables, canal de bus de gravedad no
menos de 150N/m deben cumplir con los reglamentos de fortificación antisísmica. Para los
conductores que no pueden dañarse, se debe realizar refuerzo antisísmico. Para cada sección
de tubería recta horizontal, se debe establecer soportes y colgadores antisísmicos.
3. En los gabinetes de interruptor, gabinetes (tableros) de distribución eléctrica y control,
tableros de corriente continua y otros equipos eléctricos, se toma las medidas antisísmicas
para prevenir el aflojamiento, el deslizamiento, la inclinación y el desprendimiento de los
aparatos eléctricos dentro del gabinete (tablero). En bus duro, cable de tierra conectados con
gabinete (tablero), cuando pasa por fisura antisísmica y fisura de subsidencia del edificio, se
debe añadir conexión suave.
4. Los elementos y componentes dentro de grupo electrógeno diésel, transformador,
batería acumuladora, condensador de potencia, caja (gabinete) de distribución eléctrica,
gabinete de red, equipo de comunicación y los elementos y componentes dentro del gabinete
deben estar instalados de forma sólida y cumplir con los reglamentos de fortificación
antisísmica.
5. La luz del techo se fija en la losa del piso o la varilla de suspensión del techo, la línea
desde la caja de cableado a la luz es tendida cruzando el tubo metálico flexible.
6. Para las antenas, iluminación de paisaje y otros equipos mecánicos y eléctricos
establecidos en la azotea, se debe tomar las medidas de protección de seguridad para evitar el
daño de los equipos o sus componentes y la lesión personal por su caída causados por el
terremoto.
7. En las fisuras por las cuales la línea cruza por la zona de protección contra incendios,
se debe utilizar material de bloqueo de protección contra incendios flexible para bloquearlas,
y se debe establecer soporte antisísmico en la posición penetrante.
8. Entre la tuberí
a y el equipo se adopta conexión flexible, y se establece soportes y
colgadores antisísmicos y soportes antisísmicos en las posiciones adecuadas.
9. Durante el tendido de cables, alambres y cable de tierra, se debe reservar margen.
 10. En el sistema de radiodifusión en emergencia, se ha preestablecido el modo de
radiodifusión de terremoto.
El diseño antisísmico específico se realiza mediante el diseño profundizado por la
entidad de ejecución. Los indicadores y parámetros específicos de los soportes y colgadores
antisísmicos no deben ser inferiores a los requisitos siguientes:
1) Los soportes y colgadores antisísmicos deben utilizar los componentes terminados
prefabricados en fábrica, deben abarcar componentes de anclaje, varilla de suspensión de
refuerzo, componentes de conexión antisísmica, soporte diagonal antisísmico y conectores de
tubería, etc.
2) En el proceso de ensamblaje de los soportes y colgadores, se debe realizar la prueba
visual. Los pernos de anclaje utilizados para la instalación deben ser pernos de anclaje
expandidos hacia atrás y se deben proporcionar los informes de prueba correspondientes;
3) El sistema de soportes y colgadores antisísmicos deben contar con el informe de
prueba de terceros de autoridad competente.

IX. Sistema de protección contra rayos, puesta a tierra y conexión equipotencial

１． Diseño de protección contra rayos:

(1) Este proyecto se fortifica como edificio de protección contra rayos de categorí
a II.

La puesta a tierra de protección contra rayos, la puesta a tierra de protección, la puesta a tierra

de la línea neutra del transformador, las puestas a tierra de trabajo de corriente débil

comparten un juego de sistema de puesta a tierra integral, la resistencia de puesta a tierra no

es mayor de 1ohm.

(2) Receptor de relámpago: se tiende franja contra rayos con acero redondo galvanizado

D12 a lo largo de los alrededores del techo y el parapeto. Además, en el lugar sobresaliente de

la azotea, se establece pararrayos corto como el receptor de relámpago, la cuadrí

cula de la

franja contra rayos no debe ser mayor de 10m×10m o 12m×8m. Todos los cuerpos metálicos

sobresalientes en la azotea se conectan con la franja contra rayos. Para el método de

instalación del dispositivo de protección contra rayos en la azotea de pendiente de tejas,

refiérase al atlas de norma nacional Diseño y construcción de sistema eléctrico de edificios

civiles - protección contra rayos y puesta a tierra 08D800-8 Página 49.

(3) Cable de bajada a tierra: la forma estructural del presente proyecto es de estructura

de hormigón armado. Las varillas de acero principales dentro de la estructura de hormigón (el

diámetro de cada lugar no menos de 16mm, no menos de 2 varillas) adoptan conexión por

soldadura y conexión por roscas rectas, su modo de conexión y sección deben cumplir con los

requisitos en las especificaciones de protección contra rayos, y el intervalo no debe ser mayor

de 18m. Puede funcionar como el cable de bajada a tierra del sistema de protección contra

rayos y de conexión equipotencial.

(4) Dispositivo de puesta a tierra: se utiliza la varilla de acero dentro de la fundación

para realizar dispositivo de puesta a tierra, y se conecta varillas principales en el interior de

columna estructural, viga de suelo, fundación de pilote, encepado para formar un cuerpo de

puesta a tierra natural. Todas las varillas de acero de fundación de estructura (el diámetro de

cada lugar no menos de 16mm, no menos de 2 varillas) deben adoptar el modo de conexión

confiable de soldadura y amarre. El modo de conexión y la sección de todas las piezas

metálicas cumplen con los requisitos en las especificaciones de protección contra rayos, y

estas piezas metálicas deben soldarse y conectarse con la estructura metálica del cable de

bajada a tierra para funcionar como el dispositivo de puesta a tierra natural del sistema de

protección contra rayos y puesta a tierra integral.

(5) Prevención de invasión de ola de rayos: todos los cables y alambres de corriente

fuerte y corriente débil de entrada y salida en interiores y exteriores deben cruzar por tubo de

acero y entrar mediante la forma enterrada o tendido oculto. Este tubo debe realizar conexión

equipotencial con todas las tuberías metálicas de entrada y salida en interiores y exteriores de

otros sistemas en el lugar de acceso al hogar para evitar la entrada de ola de rayos a lo largo

de la tuberí
a en exteriores.

(6) Prevención de inducción electromagnética por rayos

Todos los cables y alambres de corriente fuerte y corriente débil de entrada y salida en
interiores y exteriores deben cruzar por tubo de acero y entrar mediante la forma enterrada o

tendido oculto. La chaqueta metálica del cable debe conectarse a tierra de forma repetida, y

se debe añadir SPD en la caja de distribución eléctrica (caja de cableado) del primer nivel en

interiores para evitar el daño de la inducción electromagnética por rayos.

El grado de protección del sistema de información electrónica del presente proyecto es

de Grado B. Según los requisitos en las especificaciones nacionales, se necesita instalar

pararrayos de alto voltaje en el bus del sistema de distribución eléctrica 10kV, y añade un

SPD de nivel 1 en el lado de bus del sistema de distribución eléctrica de 0,4kV, la corriente de

descarga nominal del SPD debe ser ≥15KA (10/350μs); en la caja de distribución eléctrica

general de las salas de distribución eléctrica en el sitio, los ventiladores exteriores de la

azotea y las cajas de distribución eléctrica de iluminación en exteriores se debe instalar SPD

de nivel 2, la corriente de descarga nominal de SPD debe ser ≥30KA (8/20μs); en todos los

equipos de corriente débil y otras instalaciones importantes, se instala el SPD de nivel 3 para

la protección nivel por nivel con el fin de evitar que el sobrevoltaje por rayos, el sobrevoltaje

de operación, el sobrevoltaje por falla y el voltaje de irrupción causen daños al

funcionamiento normal de los equipos eléctricos y garantizar la seguridad de los equipos.

El valor nominal del sobrevoltaje resistente a impulso de los equipos de línea y equipos

electrónicos es: 6kV en el gabinete de distribución eléctrica general, 4kV en la caja de

distribución eléctrica secundaria, 2,5kV en la caja de distribución eléctrica de la sala de

equipos de información, 1,5kV en los equipos de información especiales. En la línea de cada

sistema de señalización de corriente débil, se debe instalar el protector contra sobretensiones

de línea de señalización adecuado.

2． Diseño de la puesta a tierra:

(1) El presente proyecto utiliza un sistema de puesta a tierra común, es decir, la puesta a

tierra de protección contra rayos, la puesta a tierra de punto neutro del transformador, la

puesta a tierra de protección y la puesta a tierra del sistema de corriente débil comparten el

dispositivo de puesta a tierra de fundación de protección contra rayos. La resistencia de

puesta a tierra no debe ser mayor de 1ohm.

(2) Las líneas eléctricas utilizan el sistema de puesta a tierra TN-S. Dentro de la

subestación se establece un punto de puesta a tierra general para conectarse con las varillas de

acero de fundación.

(3) La puesta a tierra de trabajo de cada sistema de corriente débil se conduce a la caja

de terminales de puesta a tierra respectivamente mediante cable de núcleos de cobre aislante,

y la caja de terminales de puesta a tierra conecta con las varillas de acero de la fundación.

(4) El cable PE se distribuye a cada cuerpo eléctrico junto con la línea, el cable PE

dentro del tomacorriente debe estar separado de forma riguroso con el cable N.

(5) Conexión equipotencial: todas las partes conductivas expuestas en los equipos y las

partes conductivas fuera de los dispositivos dentro del edificio deben conectarse a tierra de

forma confiable (PE), implementado la conexión equipotencial total. En los cuartos de baños,

piscinas u otros lugares similares se establece la conexión equipotencial local. En cuando a la

piscina, se realiza conexión equipotencial auxiliar en la zona 0, la zona 1 y la zona 2. La

conexión equipotencial abarca tuberí

a de suministro y drenaje de agua, camisa protectora

metálica de cable, tubería de gas de carbón (debe conectarse mediante bahía de protección),

componentes metálicos, etc. En el edificio se establece terminal de conexión equipotencial

total, mientras tanto, se conecta los terminales de conexión equipotencial local, los cables PE

de alimentación, diversas tuberías metálicas y otros componentes metálicos al terminal de

conexión equipotencial total.

(6) Prueba de resistencia de puesta a tierra

En los alrededores del edificio del presente proyecto se establecen no menos de 4

tableros de terminales de prueba de resistencia de puesta a tierra. Los tableros de terminales

de prueba de resistencia de puesta a tierra están instalados de forma oculta en la pared en el

lugar de 0,5m sobre el suelo en exteriores, y deben tener consistente decoración con el

edificio, además, deben tener medidas anticorrosivas confiables y signo de puesta a tierra

evidente.
X. Sistema de alarma automática de incendio
1) Clase de protección
De acuerdo con los requisitos de la especificación, se establece un sistema de alarma
automática contra incendios y control de interconexión, con un sistema centralizado de
alarma.
2) Sala de control de incendios
En el presente proyecto, se establece una sala de control de incendios en el piso bajo,
donde dispone de una entrada y salida al exterior y estáequipada con un teléfono especial de
alarma contra incendios conectado al Departamento de Bomberos local; la sala tiene como
función procesar todas las señales de alarma contra incendios y visualizarlas de forma
centralizada, así como controlar, vigilar, visualizar y detectar centralizadamente los
dispositivos de interconexión de protección contra incendios. También están configurados el
controlador de alarma contra incendios, el controlador de interacción de protección contra
incendios, el dispositivo de visualización de gráficos de la sala de control de incendios, la
centralita telefónica específica para protección contra incendios, el dispositivo de control de
radiodifusión de emergencia contra incendios, el dispositivo de control del sistema de
iluminación e indicación de evacuación contra incendios, el sistema especial de suministro y
distribución (con UPS especial), etc.
3) Configuración del detector de humo y temperatura de tipo punto
Para este proyecto, se establece el detector de humo inteligente de tipo punto en el salón
de libros, la sala de lectura y la oficina de las bibliotecas; la sala de lectura y la oficina
administrativa de la sala de archivos; la sala de conferencias y la sala multifuncional del área
de oficina; la cámara delantera, el pasillo, el garaje, la sala de equipos y otros espacios con
una altura menor a 12 metros; y se configura el detector de temperatura inteligente de tipo
punto en la sala de motor de generación a diésel y otras habitaciones que requieren la
interacción; se instala el detector de gas combustible en la sala del tanque de aceite del motor
de generación a diésel y las señales de alarma se envían a la sala de control de incendios. El
radio de protección y el área de protección del detector de humo y el detector de temperatura
cumplen la tabla siguiente:
Tipo del Área del Altura Área de protección A y radio de protección R de un detector

detector suelo de la Gradiente del techo

(m2) habitaci ≤15° 15-30° ＞30

ón (m) A (㎡) R (m) A (㎡) R (m) A (㎡) R (m)

Detector de ≤80 ≤12 80 6,7 80 7,2 80 8,0

humo ＞80 6-12 80 6,7 100 8,0 120 9,9

≤6 60 5,8 80 7,2 100 9,0

Detector de ≤30 ≤8 30 4,4 30 4,9 30 5,5

temperatura ＞30 ≤8 20 3,6 30 4,9 40 6,3

4) Configuración del detector de humo por aspiración

Se instalan los detectores de humo por aspiración en los espacios interiores con una
altura de construcción de más de 12 metros, las salas de equipos especiales (como salas de
redes) y los lugares que requieren detección temprana de incendios. La longitud total de la
tubería de muestreo de una unidad de detección de la red de tuberías de muestreo no debe
exceder los 200m, y la longitud de una sola tubería no es superior a 100m, además, no se
permite que una misma tubería pase por la zona de protección contra incendios. No se debe
tener más de 100 orificios de muestreo en total, y el número de orificios en una sola tubería
no supera los 15.
De acuerdo con los requisitos de las normas, en los espacios interiores con una altura de
edificio superior a 12 metros, además de los detectores de humo por aspiración, también se
deben instalar los detectores de humo de haz lineal.
5) Configuración del dispositivo de alarma contra incendios manual
El sistema de alarma contra incendios manual consiste en el botón de alarma manual en
lugar adecuado de cada piso, de modo que el personal en sitio puede llamar la alarma de
forma manual a la sala de control de incendios más cercana. Todos los hidrantes están
provistos de botones de alarma.
En cada zona de protección contra incendios se debe establece por lo menos un botón de
alarma de incendio manual. La distancia de caminado desde cualquier posición dentro de una
zona de protección contra incendios al botón de alarma de incendio manual más adyacente no
debe ser mayor de 30m. El botón de alarma de incendio manual debe establecerse en el canal
de evacuación o la salida / entrada. En caso de instalación colgante en la pared, el borde
inferior deber estar a 1,4m del suelo.
6) Configuración de la pantalla de área
Cada área de alarma se proporciona con una pantalla de área (panel de pantalla de
incendios), que se encuentra en partes obvias y fáciles de operar, como entrada y salida, etc.
En caso de instalación colgante en la pared, el borde inferior deber estar a 1,4m del suelo.
7) Dispositivo de alarma automática contra incendios de la disciplina relacionada
Los dispositivos especiales contra incendios de la disciplina relacionada, como el
indicador de flujo de agua, la válvula de alarma de tipo húmedo, la válvula de protección
contra incendios, la válvula de escape de humo, etc., están conectados al sistema automático
de alarma contra incendios por medio de los módulos especiales de entrada y salida de
protección contra incendios, cuyas señales se envían a la sala de control de incendios,
garantizando asíel funcionamiento normal de las válvulas de compuerta. La bomba de agua
pulverizada no solo es controla e iniciada por el módulo de control, la sala de control de
incendios y la sala de bombeo de agua contra incendios, sino también se puede controlar e
iniciar directamente por el interruptor de presión de la válvula de alarma de tipo húmedo.
8) Control de interconexión
A. Control del sistema de hidrantes
El interruptor de presión de baja presión en la tuberí
a de salida del sistema de hidrantes,
y el interruptor de flujo en la tubería de salida del tanque elevador de agua contra incendios o
el interruptor de presión de la válvula de alarma se utilizan como señales de activación para
controlar e iniciar directamente la bomba de hidrantes. La señal del botón del hidrante se usa
como una señal de alarma y una señal de activación interconectada, y se inicia por la bomba
de hidrantes del control de interconexión de la sala de control de incendios. La sala de control
de incendios es capaz de visualizar la ubicación de alarma y recibir su señal de
retroalimentación, asimismo puede ser programada por el módulo de control para iniciar de
forma automática la bomba de hidrante, que puede ser controlada manualmente por el cable
duro en la consola de interconexión. La sala de control de incendios puede visualizar las
condiciones de arranque, parada, trabajo y fallo de la fuente de alimentación de la bomba de
hidrantes y la bomba. En la sala de bombas contra incendios, se permite encender
manualmente la bomba de hidrantes. Cuando el tanque de agua contra incendios interior
alcance el nivel mínimo de agua, será necesario apagar de forma manual la bomba de
hidrantes interior. Cuando el nivel de agua del tanque de agua contra incendios interior
alcance el nivel mínimo o de desbordamiento, se enviaráuna señal de alarma audible y visual
a la sala de control de incendios.
B. Control del sistema de pulverización
En caso del incendio extinguido por el sistema de pulverización de tipo húmedo, la bola
de cristal de la boquilla cerrada hace explotar el agua, y la señal de acción del interruptor de
presión de la válvula de alarma de tipo húmedo se utiliza como una señal de disparo para
iniciar directamente la bomba de pulverización. La sala de control de incendios pude
programarse por el módulo de control para iniciar automáticamente la bomba de presión de
pulverización automática. En la consola de interconexión de la sala de control de incendios,
la bomba de pulverización se puede controlar de forma manual por un cable duro. En la sala
de control de incendios, se pueden visualizar las señales de acción del indicador de flujo de
agua, la válvula de señal, el interruptor de presión y de inicio y parada de la bomba de
pulverización, así como las condiciones de la fuente de alimentación de la bomba de
pulverización, del trabajo y fallo. Cuando el tanque de agua contra incendios interior alcance
el nivel mínimo, se permite apagar manualmente la bomba de pulverización. Cuando el nivel
de agua del tanque de agua contra incendios interior alcance el nivel mínimo o de
desbordamiento, se enviará una señal de alarma audible y visual a la sala de control de
incendios. Dicho sistema también se puede operar manualmente por el personal más cercano
del sitio, y en la sala de bombas contra incendios se puede iniciar manualmente la bomba de
pulverización.
C. Control del sistema de extinción de incendios por gas
En el presente proyecto, se instalan los sistemas de extinción de incendios por gas en la
sala de distribución, la sala de máquinas débiles, la biblioteca especial, el salón de archivos,
etc.
Requisitos de control: hay tres modos de control: control automático, control manual
eléctrico y operación manual de emergencia mecánica. Cuando alguien estátrabajando o en
guardia, se establece en posición manual; en cambio, cuando nadie estáen guardia, se coloca
en posición automática. La conmutación entre el modo de control automático y manual se
puede lograr en el controlador de extinción de incendios, y se puede visualizar en el
dispositivo de visualización de estado de control automático manual en la zona de protección.
Se establece una caja de botones de arranque / parada en la entrada principal de cada área de
protección.
Control automático: se instalan los detectores de temperatura y humo en cada área de
protección, aún más el detector de humo temprano de muestreo de aire en la sala redes, de
modo que, el sistema entraráen el estado de alarma, cuando alguno de ellos active la alarma;
cuando dos detectores independientes activen la alarma o uno de los detectores de incendios y
un botón manual de alarma contra incendios estén en alarma, el controlador de extinción de
incendios por gas activa la alarma sonora y visual establecida en el área de protección;
Cuando emiten la señal de alama el botón manual de alarma de incendios los detectores de
temperatura adyacentes al detector de incendio que emite la alarma por la primera vez o al
botón manual de alarma de incendios en la misma área de protección contra incendios, el
controlador de extinción de incendios por gas enviaráuna señal de control de interacción, con
el fin de informar al personal en el área de protección para evacuar el personal y apagar el
ventilador, el aire acondicionado, la compuerta cortafuegos, asícomo cerrar las puertas y
ventanas en dicha área, etc.; en este caso, el controlador activará el arrancador
electromagnético de la válvula de liberación en el grupo de cilindros de gas y la válvula de
selección del área de protección correspondiente después de un retraso de 30s o sin retraso
según sea el caso; y después de liberar el gas, el interruptor de presión instalado en la tuberí
a
enviarála señal de liberación del agente extintor al controlador y al sistema de alarma contra
incendios del centro de control de incendios. Sin embargo, la alarma sonora y visual contra
incendios y el indicador de pulverización fuera de la ventana del área de protección no dejan
de funcionar durante la extinción de incendios, con el fin de advertir a todo el personal que no
ingrese al área de protección hasta que se confirme que el incendio se ha extinguido.
Control manual: Una vez confirmada la extinción de incendio, el personal podráiniciar
directamente el botón de inicio de emergencia correspondiente fuera de la puerta del área de
protección, y el sistema se iniciará directamente sin retraso, librando asíel gas. En el
controlador de extinción de incendios por gas, estará provisto de botones de arranque de
parada manuales correspondientes a diferentes áreas de protección.
Operación de emergencia: Cuando tanto el control automático como el manual fallan, se
puede iniciar todo el sistema de extinción de incendios por gas operando el arrancador
manual en la válvula de liberación del cilindro en la cámara de cilindros y el arrancador
manual en la válvula de selección del área.
Antes de la inyección de gas, seránecesario apagar todos los dispositivos sin relación
con la energía contra incendios en el área de protección. Después de extinguir el incendio, se
deberáiniciar el dispositivo de ventilación para escape del aire.
La sala de control de incendios puede mostrar la señal de alarma del detector de
incendios, la señal de acción de la válvula selectora, la señal de acción del interruptor de
presión y el estado del aire acondicionado de chorro y ventilación y otros equipos en la zona
de protección del sistema de extinción por gas, y también puede recibir la señal de fallo del
sistema transmitida por el panel de control del sistema de extinción por gas en cada zona de
protección y el estado de control manual y automático. El panel de control del sistema de
extinción por gas se conecta al controlador de alarma de incendios en la sala de control de
incendios mediante el bus interconectado de alarma.
Establezca la válvula eléctrica contra incendios en la sala contra incendios por gas, que
se cierra en el incendio para transmitir la señal al centro de control de incendios. Después de
la extinción por gas, abra la válvula para realizar la ventilación de emergencia.
D. Control del sistema de prevención y extracción de humo
Cuando los dos detectores de incendios independientes o un detector de incendios y un
botón manual de alarma de incendios en la zona contra incendios de la salida de suministro
de aire de presurización den la alarma, la sala de control de incendios controlarála apertura
de la salida de suministro de aire y el arranque del soplador de aire de presurización.
Cuando los dos detectores de incendios independientes en la misma zona contra humos
den la alarma, la sala de control de incendios abriráinmediatamente y automáticamente las
ventanas, válvulas y aberturas de control de humos en los pisos y zonas pertinentes según las
zonas de incendios, y detendrásus sistemas de aire acondicionado. Al mismo tiempo, la señal
interconectada de apertura de la salida, la ventana o la válvula de control de humos servirá
como la señal básica para programa lógico del ventilador de control de humos. La sala de
control de incendios encenderáel ventilador de control de humos correspondiente; cuando la
temperatura llegue a 280℃, el fusible de la válvula de control de humos se fundirá, la válvula
de control de humos de 280℃ en la entrada del ventilador de control de humos se cerraráy el
ventilador correspondiente se detendrá de enclavamiento, y proporcionarán la
retroalimentación a la sala de control de incendios.
Todas las señales de acción y estado del ventilador contra incendios, la salida de
suministro de aire, la salida de control de humos, la ventana de control de humos o la válvula
contra incendios se transmiten al centro contra incendios. En la consola de interconexión de
la sala de control de incendios, pueden controlar manualmente el ventilador de prevención y
extracción de humo mediante el cable duro.
E: Control de puerta de protección contra incendios y obturador de protección contra
incendios
Puerta de protección contra incendios: en el presente proyecto se establece sistema de
monitoreo de puerta de protección contra incendios, el monitor de puerta de protección contra
incendios se establece en la sala de control de protección contra incendios. Para la puerta de
protección contra incendios normalmente cerrada, se debe poder monitorizar su estado de
funcionamiento, cuando se encuentra en el estado de abertura anormal o cierre anormal,
puede emitir la señal de alarma de falla al equipo host de monitoreo de la puerta de
protección contra incendios mediante el módulo de monitoreo para advertir que la puerta de
protección contra incendios se encuentra en el estado abierto o advertir a cerrarla. Para puerta
de protección contra incendios normalmente abierta, el sistema debe monitorizar el estado de
apertura, cierre y falla de la puerta de protección contra incendios normalmente abierta.
Cuando se produzca un incendio, puede recibir la señal de alarma de incendio del controlador
vinculante de protección contra incendios, y la puerta de protección contra incendios
normalmente abierta se cierra por el control, mientras tanto, se retroalimenta la señal al
equipo host de monitoreo de la puerta de protección contra incendios. La señal de alarma de
dos detectores de incendio independientes o de un detector de incendio y un botón de alarma
manual dentro de la zona de protección contra incendios funciona como la señal de activación
de acción vinculante del cierre de la puerta de protección contra incendios normalmente
abierta. La señal de activación de acción vinculante debe ser emitida por el controlador de
alarma de incendio o el controlador de acción vinculante de protección contra incendios, y el
equipo host de monitoreo de puerta de protección contra incendios controla el cierre de la
puerta de protección contra incendios mediante la acción vinculante.
Obturador de protección contra incendios en el paso de salida: la señal de alarma de
cualquier dos detectores de incendio por humo independientes o de cualquier detector de
incendio por humo exclusivo para la acción vinculante del obturador de protección contra
incendios dentro de la zona de protección contra incendios debe controlar el descenso del
obturador de protección contra incendios al lugar de 1,8m mediante la acción vinculante; la
señal de alarma de cualquier detector de incendio por temperatura exclusivo para la acción
vinculante del obturador de protección contra incendios debe controlar el obturador de
protección contra incendios para su descenso a la superficie del piso mediante el control de
acción vinculante; en cualquier lado del obturador, dentro de 0,5m~5m de la profundidad
longitudinal del obturador, se debe establecer no menos de 2 detectores de incendio por
temperatura que se utilizan para la acción vinculante del obturador de protección contra
incendios. En el modo de control manual, los botones de control manual establecidos en
ambos lados del obturador de protección contra incendios controlan el ascenso y descenso del
obturador de protección contra incendios.
Obturador de protección contra incendios no en paso de salida: la señal de alarma de
cualquier dos detectores de incendio independientes en la zona de protección contra incendios
donde se encuentra el obturador de protección contra incendios funciona como la señal de
activación de la acción vinculante del descenso del obturador de protección contra incendios,
y debe controlar el descenso directo del obturador de protección contra incendios a la
superficie del piso mediante la acción vinculante. En el modo de control manual, los botones
de control manual establecidos en ambos lados del obturador de protección contra incendios
controlan el ascenso y descenso del obturador de protección contra incendios, y se debe poder
controlar manualmente el descenso del obturador de protección contra incendios mediante el
controlador de acción vinculante de protección contra incendios dentro de la sala de control
de protección contra incendios.
F. Otros
 Después de confirmar el incendio, el centro contra incendios emitirála señal para bajar y
detener todos los elevadores en el primer piso de forma obligatoria, y recibirá la señal de
retroalimentación. A partir de la zona de alarma de incendios, encenderá por orden los
sistemas de iluminación de emergencia contra incendios e indicación de evacuación de los
pasos de evacuación de todo el edificio. El tiempo de arranque que todos los sistemas se
ponen en el estado de emergencia no debe ser superior a 5s. Cortarálas alimentaciones no de
los equipos contra incendios en las zonas de incendios y las zonas pertinentes. Encenderá
todas las alarmas sonoras y visuales de incendios y los altavoces contra incendios en el
edificio.
Los controladores de acceso en el sistema de control de acceso se conectan al bus de
alarma de incendios respectivamente mediante el módulo de control interconectado, y pueden
abrir las puertas de las zonas correspondientes en el incendio para la evacuación y transmitir
las señales a la sala de control de incendios.
9) Dispositivo de alarma contra incendios
A. El nivel de presión sonora de la alarma de incendios no debe ser inferior a 60dB.
Cuando se establece la alarma de incendios en el lugar con el ruido ambiental más de 60dB,
su nivel de presión sonora debe ser 15 dB más que el ruido de fondo.
B. La alarma sonora y visual de incendios y la radiodifusión contra incendios deben
funcionar separadamente: primero la alarma funciona 8~16s; la radiodifusión da el aviso de
emergencia de 10~30s después de 2~3s; y se repiten por orden con el intervalo de 2~3s hasta
que la evacuación se termine.
C. Deben encender todas las alarmas sonoras y visuales de incendios en el edificio
después de confirmar el incendio. El sistema de alarma automática de incendios puede
encender y apagar todas las alarmas sonoras y visuales de incendios al mismo tiempo.
D. Cuando se adopta el modo de instalación colgante en pared, la distancia entre el
borde inferior y el suelo debe ser de 2,3m.
La radiodifusión de emergencia contra incendios del proyecto utiliza el altavoz, el
amplificador de potencia y la matriz de control establecidos en el sistema de radiodifusión
pública, etc. Establezca la fuente de la radiodifusión de emergencia contra incendios, la
estación emisora, el panel de control de la radiodifusión de emergencia contra incendios, la
caja especial de módulos y otros equipos en la sala de control de incendios, y establezca los
contactos secos correspondientes para cada zona contra incendios mediante el módulo de
control. El equipo host del sistema de radiodifusión pública obtiene la información de la zona
de incendios mediante el sistema de alarma de incendios, y cambia la radiodifusión normal de
la zona pertinente en la radiodifusión de emergencia contra incendios. En caso de incendio, el
orden de aviso de la radiodifusión será: las zonas de control con incendios y las zonas vecinas
de control – el piso con incendios – todo el edificio.
10) Radiodifusión contra incendios
La radiodifusión de emergencia contra incendios del proyecto utiliza el altavoz, el
amplificador de potencia y la matriz de control establecidos en el sistema de radiodifusión
pública, etc. Establezca la fuente de la radiodifusión de emergencia contra incendios, la
estación emisora, el panel de control de la radiodifusión de emergencia contra incendios, la
caja especial de módulos y otros equipos en la sala de control de incendios, y establezca los
contactos secos correspondientes para cada zona contra incendios mediante el módulo de
control. El equipo host del sistema de radiodifusión pública obtiene la información de la zona
de incendios mediante el sistema de alarma de incendios, y cambia la radiodifusión normal de
la zona pertinente en la radiodifusión de emergencia contra incendios. En caso de incendio,
podrán transmitir automáticamente o manualmente la radiodifusión de emergencia contra
incendios de forma obligatoria. Una vez confirmada la ocurrencia del incendio, se debe emitir
la radiodifusión a todo el edificio al mismo tiempo.
La sala de control de incendios debe poder mostrar el estado de trabajo de la zona de la
radiodifusión de emergencia contra incendios, escuchar la radiodifusión, y grabarla
automáticamente.
La potencia nominal de cada altavoz no debe ser menos de 6W, su cantidad debe poder
asegurar que la distancia en línea recta desde cualquier posición de una zona de protección
contra incendios al altavoz más cercano no sea mayor de 25m, y la distancia desde el extremo
final del pasillo al altavoz más cercano no sea mayor de 12,5m. Cuando se adopta el modo de
instalación colgante en pared, la distancia entre el borde inferior y el suelo debe ser de 2,3m.
11) Comunicación contra incendios
Establezca el interfono especial contra incendios en la sala de transformación y
distribución, la sala de bombeo de agua contra incendios, la sala principal de ventiladores y
aire acondicionados, la sala de ventiladores de humo, la sala de generadores diésel, la sala de
equipos con el personal de turno relacionada con el control interconectado contra incendios y
otros lugares; disponga el conector de teléfono contra incendios en el paso de evacuación, la
escalera de evacuación y otros lugares que el personal profesional contra incendios trabaja
temporalmente para el comando y despacho en el incendio; y disponga el teléfono especial en
la cabina del elevador que puede comunicar directamente con la sala de control de incendios.
Establezca la línea telefónica externa en la sala de control de incendios que puede
comunicar directamente con el departamento de bomberos de la ciudad.
12) Tendido de líneas
Las líneas de control de protección contra incendios, comunicación, alarma y
alimentación son cables de par trenzado de núcleo de cobre retardantes a llama y resistentes a
fuego de nivel A. En los cables ramales horizontales, la sección de todos los núcleos es de
1,5mm2, son tendidos de forma oculta dentro de la losa del piso cruzando por tubo metálico.
El espesor de la capa protectora no debe ser menos de 30mm, son tendidos a la parte expuesta
del detector y el módulo de control cruzando la manguera metálica para la protección, y con
recubrimiento de pintura ignífuga en el exterior; la sección de los núcleos de cables troncales
verticales es de 2,5mm2, que son tendidos de forma expuesta dentro del pozo vertical de
corriente débil cruzando el canal metálico de cables sujeto al tratamiento con medidas de
protección contra incendios. Las líneas contra incendios de transmisión de bajo nivel se
pueden tender en el mismo tubo (la misma bandeja), y las líneas de la radiodifusión contra
incendios se deben tender en los tubos (las bandejas) separado(a)s.
13) El sistema de alarma automática de incendios del proyecto debe cumplir con las
disposiciones pertinentes de NFPA. El host de control de incendios, el detector, el panel de
visualización y otros equipos utilizados deben aprobar la prueba UL o la certificación FM.
14) Sistema de alarma de incendio eléctrico: en el presente proyecto se establece el
sistema de alarma automática de incendio eléctrica según la norma nacional. El sistema está
compuesto por el detector de monitoreo de fuga eléctrica, el CT, el sensor de temperatura, la
máquina de gestión de comunicaciones, el equipo host de monitoreo, etc. El detector de fugas
se instala en el circuito de salida de distribución no del equipo contra incendios del gabinete
de distribución de baja tensión de la subestación y se conecta al equipo host de monitoreo
mediante el bus de red. El equipo host de monitoreo se dispone en el centro de control de
incendios. El sistema puede adquirir las señales de fugas de corriente, sobrecorriente, tensión,
temperatura de cable, etc., realizando las funciones de alarma de fallo y control
interconectado. En caso de alarma de fugas de cargas comunes, deben cortar la electricidad
por circuitos para la inspección después de confirmar las fugas. En caso de fugas de cargas de
emergencia contra incendios, sólo darán la alarma sin disparo. El valor de ajuste de alarma de
fugas de corriente debe no ser superior a 300mA.

XI. Diseño de ahorro de energías eléctricas

1. Ahorro de energías en el sistema de transformación y distribución y suministro de

energía eléctrica

(1) La sala de transformación y distribución eléctrica y el cuadro de distribución

eléctrica en el presente proyecto se encuentran en el centro de las cargas eléctricas, lo que

permite que la distancia de suministro de energía eléctrica de diversos niveles de voltaje sea

más corta, con el fin de reducir las pérdidas de suministro de energía eléctrica y lograr el

propósito de ahorro de energías.

(2) El transformador es de tipo de ahorro de energías y baja pérdida de modelo SCB13,

el cableado es de forma D, yn11, lo que permite el pleno uso de la capacidad del

transformador bajo las cargas desequilibradas en tres fases, y facilita la supresión de la

corriente de armónicos de 3ºorden de alto voltaje.

(3) Se adopta la condensación de factor de potencia reactiva de bajo voltaje con el fin de

elevar el factor de potencia y reducir las pérdidas de potencia reactiva. Mientras tanto, en el

lado de barra de bajo voltaje del transformador, se instala dispositivo de filtrado activo

especial para reducir las pérdidas de armónicos.

(4) Se establece un sistema avanzado de monitoreo de distribución eléctrica y gestión de

energía, que puede cumplir las funciones de protección, monitoreo, control remoto, alarma y

registro de diagnósticos mediante la monitoreo en tiempo real del estado de operación de los
equipos eléctricos. Y puede realizar gestión y control de cargas eléctricas para elevar la

confiabilidad y adaptabilidad del sistema. Asíse permite elevar mucho la eficiencia de

mantenimiento y gestión y reducir los riesgos ocultos e influencias por el accidente producido

debido a la falla del sistema de energía eléctrica.

2. Ahorro de energías para iluminación

(1) El propósito de diseño de la iluminación del presente proyecto es adoptar el modo de

combinación de la iluminación natural y la iluminación artificial, aprovechar plenamente la

iluminación natural, utilizar la iluminación artificial de alta eficiencia y ahorro de energías

para lograr el propósito de diseño de iluminación verde de alta eficiencia, ahorro de energías,

cómodo, favorable al medio ambiente y de elevación de eficiencia.

(2) El diseño de iluminación cumple los requisitos integrales de los valores estándar

pertinentes tales como el estándar de iluminancia, la uniformidad de iluminación, el valor de

deslumbramiento uniforme, el valor de densidad de iluminación (valor objetivo), los

indicadores de eficiencia energética que se especifican en Norma para Diseño de Iluminación

de Edificios GB 50034-2013.

(3) En el presente proyecto se utiliza las luces fluorescentes de alta eficiencia y ahorro

de energías, las luces de halógenos metálicos y otras fuentes iluminadas de alta eficiencia

lumínica, alta reproducción cromática, multitono y larga vida útil. Y se utiliza las luces de

alta eficiencia, con la iluminación directa como la forma principal y la iluminación indirecta

como la forma indirecta, con el fin de elevar al máximo la eficiencia de iluminación artificial

y lograr el propósito de ahorro de energías.

(4) Se utiliza el sistema de control de iluminación inteligente para configurar múltiples

modos de escena en el vestíbulo, los pasillos públicos, la sala de conferencias y otros lugares

públicos según diversas demandas, diversos perí

odos de tiempo y el entorno de luz natural,

con el fin de cumplir con los requisitos de ahorro de energías y gestión.

3. Ahorro de energías de control automático y ajuste automático

En el presente proyecto se establece un sistema de monitoreo de equipos de construcción

(BAS), que puede lograr el propósito de ahorro de energías mediante la monitoreo inteligente

de los equipos eléctricos tales como suministro y drenaje de agua, acondicionador de aire,

tránsito, etc.

XII. Diseño de protección ambiental eléctrica

1、Los transformadores deben ser de tipo de bajo ruido y bajo consumo energético, y

estar equipados con cubierta externa.

2、El generador diésel debe ser de tipo silencioso

2. Se debe seleccionar las luces de ahorro de energías de alta eficiencia, el factor de

potencia debe ser superior a 0,9.

3. Los cables y líneas conductoras deben ser cables sin halógeno de baja emisión de

humo.

XIII. Tabla de equipos y materiales principales de corriente fuerte

Observa
Nº Nombre Modelo y especificaciones Entidad Cantidad
ción

Sección de transformación y distribución eléctrica

Gabinete de
1 interruptor de baja Norma americana Unidad 14
tensión
Canal de acero de
2 10＃ Metro 120
fundación
Cobre plano de puesta Cobre plano estañado de 40 x
3 Metro 200
a tierra 4
Sistema de monitoreo Incluyendo el host de gestión
4 Juego 1
de energí
a eléctrica del sistema y su software
Instrumento de energí
a
5 Unidad 120
eléctrica de red
500KW 480V Norma
6 Generador diésel Unidad 1
americana
Gabinete de
7 interruptor de alta 23KV Unidad 10
tensión
Transformador de SCB13-1250KVA,D,Yn11,IP
8 Unidad 2
nivel 1 31
 , 23KV/0,48KV

Transformador de bajo 200KVA,D,Yn11,IP31,

9 Unidad 10
voltaje de nivel 2 0,48KV/0,208KV
150KVA,D,Yn11,IP21,
10 Unidad 1
0,48KV/0,208KV
100KVA,D,Yn11,IP21,
11 Unidad 5
0,48KV/0,208KV
75KVA,D,Yn11,IP21,
12 Unidad 12
0,48KV/0,208KV
3x30KVA,D,Yn11,IP21 1,
13 Unidad 1
3(0,48KV/0,24/0,12)KV

14 Barras densas 1000A 480V Metro 70

Sistema de gestión de energí

as

Gabinete de
1 Juego 1
comunicación
Computadora del
2 sistema de monitoreo Juego 1
del fondo
Cable de
3 Fibra óptica Metro 200
comunicación
Terminal medidor de
4 energí a eléctrica Norma americana Unidad 25
inteligente

5 Cable LAN Cat.6 UTP Metro 500

Cable de par trenzado

6 WDZB-RYSP2 *1,0 Metro 2000
blindado

Sistema de fuga eléctrica de protección contra incendios

Equipo host de
monitoreo de alarma
1 Unidad 1
en incendio de fuga
eléctrica
Computadora y
software de gestión
2 del sistema de alarma Juego 1
en incendio de fuga
eléctrica
Detector de alarma de
3 incendio de fuga Pieza 150
eléctrica
 Sonda de medición de
temperatura del
4 Pieza 150
transformador de fuga
eléctrica

5 Cable blindado WDZN-RYSP-2X1,5 Metro 2000

6 Cable de alimentación WDZN-BYJ-2X1,5 Metro 2000

Tubo de acero de
soldadura de
7 SC20 Metro 4000
galvanización en
caliente

Sistema de monitoreo de alimentación del equipo contra incendios

Host del sistema de

monitoreo de
1 alimentación del Unidad 1
equipo contra
incendios
Computadora y
software de gestión
del sistema de
2 monitoreo de Juego 1
alimentación del
equipo contra
incendios
Sensor de voltaje de
monitoreo de
3 alimentación de Pieza 20
protección contra
incendios

4 Cable de par trenzado WDZBN-RYS-2X1,5 Metro 1000

5 Cable de alimentación WDZBN-BYJ-2X1,5 Metro 1000

Tubo de acero de
soldadura de
6 SC20 Metro 2000
galvanización en
caliente

Sección de energí
a eléctrica

Caja de distribución
1 Norma americana Unidad 32
eléctrica
Caja de control de
2 Norma americana Unidad 10
bomba sumergible de
 sola bomba de agua

Caja de control de
3 bomba sumergible de Norma americana Unidad 6
doble bomba de agua
Cuadro de distribución
4 Norma americana Unidad 32
eléctrica de terminal
Caja de conmutación de
5 doble alimentación Norma americana Unidad 15
(energí
a eléctrica)
Terminal de prueba de
6 resistencia de puesta a Pieza 4
tierra
Tablero de terminal de
7 puesta a tierra Pieza 25 LEB
equipotencial
Tablero de terminal de
8 puesta a tierra Pieza 1 MEB
equipotencial
Acero plano galvanizado en
9 Cable de tierra Metro 1200
caliente de 25x4

10 Barras densas 630A Metro 100

11 500A Metro 54

Cable de alimentación
retardante a llama de
WDZB-YJY-1KV-4X240+1
12 nivel B de reticulación Metro 720
X120
de bajo voltaje sin
halógeno
WDZB-YJY-1KV-4X185+1
13 Metro 180
X95
WDZB-YJY-1KV-4X150+1
14 Metro 90
X70
WDZB-YJY-1KV-4X120+1
15 Metro 27
X70
WDZB-YJY-1KV-4X70+1X
16 Metro 495
35
WDZB-YJY-1KV-4X50+1X
17 Metro 90
25
WDZB-YJY-1KV-4X35+1X
18 Metro 90
25

19 WDZB-YJY-1KV-5X16 Metro 270

20 WDZB-YJY-1KV-5X10 Metro 270

Cable de alimentación
retardante a llama y
resistente a fuego de WDZBN-YJY-1KV-4X50+1
21 Metro 135
nivel B de reticulación X25
de bajo voltaje sin
halógeno
WDZBN-YJY-1KV-4X35+1
Metro 180
X16
WDZBN-YJY-1KV-4X25+1
Metro 270
X16

WDZBN-YJY-1KV-5X16 Metro 810

Cable aislante de
22 BTLY-3X240+2X120 Metro 90
mineral flexible

23 BTLY-3X120+2X70 Metro 90

24 BTLY -3X70+2X35 Metro 540

25 BTLY -4X50+1X25 Metro 900

26 BTLY -3X35+2X16 Metro 180

BTLY -3X25+2X16 Metro 405

27 BTLY -5X16 Metro 1080

Bandeja metálica CT 800X200 Metro 150

CT 600X200 Metro 200

CT 400X200 Metro 300

28 SR 300X150 Metro 800

29 SR 200X100 Metro 1200

Tubo de acero de
soldadura de
30 SC100 Metro 100
galvanización en
caliente
Tubo de acero de
soldadura de
31 SC80 Metro 500
galvanización en
caliente

32 Tubo de acero de SC50 Metro 500

 soldadura de
galvanización en
caliente
Tubo de acero de
soldadura de
33 SC40 Metro 1000
galvanización en
caliente

Sección de iluminación

Luz fluorescente de doble

1 2*20W LED 120V 60HZ Unidad 540
tubo
Luz fluorescente de solo
2 1*20W LED 120V 60HZ Unidad 450
tubo

3 Luz proyectora empotrada 10W LED 120V 60HZ Unidad 785

Luz de techo 8W LED 120V 60HZ Unidad 140

Luz a prueba de agua y

10W LED 120V 60HZ Unidad 110
polvo

4 Tomacorriente monofásico 16A 120V Pieza 1050

5 Interruptor de control dual 120V 10A Pieza 20

6 Interruptor con retardo 120V 10A Pieza 50

Interruptor oculto de sola

7 120V 10A Pieza 100
conexión y solo control
Interruptor oculto de doble
8 120V 10A Pieza 400
conexión y solo control
Interruptor oculto de triple
9 120V 10A Pieza 200
conexión y solo control

10 Cable igní
fugo WDZC-BYJ-750-2,5 Metro 91800

11 Cable resistente a fuego WDZCN-BYJ-750-2,5 Metro 59400

12 Cable resistente a fuego WDZCN-BYJ-750-4 Metro 5400

Tubo de acero de soldadura

13 de galvanización en SC20 Metro 27000
caliente
Canaleta de cables
14 metálico galvanizado en SR 100X100 Metro 800
caliente
Sistema de iluminación inteligente

Observaci
Nº Nombre Modelo y especificaciones Entidad Cantidad
ón
Extensión del sistema
de control de
1 Unidad 1
iluminación
inteligente
Conmutador de
2 Unidad 1
Ethernet de 8 puertos
Fuente de
3 alimentación del ASF.PW.24V Unidad 1
sistema
Acoplador del bus
4 ASF.CP.4 Unidad 1
(puerta de enlace)

5 Controlador de reloj ASF.TM.8 Unidad 1

Panel de control
6 ASF.IP.7 Pieza 30
programable
Módulo de relé tipo
7 autobloqueo de 20A ASF.RL.4.20AZSF Unidad 30
de 6 ví
as
Bus de control de
8 iluminación RVS-4*1,0 Metro 2000
inteligente
Tubo de acero
9 galvanizado en SC20 Metro 2000
caliente

Sistema de iluminación en emergencia

Observaci
Nº Nombre Modelo y especificaciones Entidad Cantidad
ón
Luz de sí mbolo de
emergencia de 120/277V 60Hz 90min LED
1 protección contra Certificación UL Visualización Juego 135
incendios - salida en español
segura
Luz de sí mbolo de
120/277V 60Hz 90min LED
emergencia de
2 Certificación UL Visualización Juego 40
protección contra
en español
incendios -
 visualización de piso

Luz de sí mbolo de
emergencia de
120/277V 60Hz 90min LED
protección contra
3 Certificación UL Visualización Juego 280
incendios -
en español
visualización
unidireccional
Luz de sí mbolo de
emergencia de
120/277V 60Hz 90min LED
protección contra
4 Certificación UL Visualización Juego 10
incendios -
en español
visualización
bidireccional
Luz doble cabeza de
iluminación en 120/277V 60Hz 90min
5 emergencia de 2*3W-LED Certificación Juego 400
protección contra UL, montaje en la pared
incendios

6 Cable de alimentación WDZN-BYJ-3X2,5 Metro 9000

Tubería de acero
7 SC20 Metro 9000
soldada
Luz de sí mbolo de
emergencia de 120/277V 60Hz 90min LED
1 protección contra Certificación UL Visualización Juego 135
incendios - salida en español
segura
Luz de sí mbolo de
emergencia de 120/277V 60Hz 90min LED
2 protección contra Certificación UL Visualización Juego 40
incendios - en español
visualización de piso

Iluminación de fachada

Observac
Nº Nombre Modelo y especificaciones Entidad Cantidad
ión

1 Luz de lí
nea LED 120V 18W Unidad 120

Luz de lavado de
2 120V 27W Unidad 40
pared LED

3 Luz enterrada LED 120V 70W Unidad 40

4 Foco LED MVF619 70W Unidad 20

5 Foco LED MVF619 150W Unidad 60

Con 4 módulos de reléde tipo

Caja de distribución
6 autobloqueo de 20A de 6 vías Pieza 3
de iluminación
en el interior
Cable de alimentación
retardante a llama de
WDZB-YJY-1KV-4X35+1X1
7 nivel B de reticulación Metro 360
6
de bajo voltaje sin
halógeno
Cable de alimentación
retardante a llama de
8 nivel B de reticulación WDZB-YJY-1KV-3X2,5 Metro 3600
de bajo voltaje sin
halógeno
Cable de alimentación
retardante a llama de
9 nivel B de reticulación WDZB-YJY-1KV-3X4 Metro 1800
de bajo voltaje sin
halógeno
Tubo de acero de
soldadura de
10 SC25 Metro 5400
galvanización en
caliente

Iluminación de paisajes

1 Luz de patio de LED LED 30W Juego 75

Modelo XL-21, con 3 módulos

Caja de distribución
2 de reléde tipo autobloqueo de Pieza 2
de iluminación
20A de 6 vías en el interior
Cable de alimentación
retardante a llama de
WDZA-YJY-1KV-4X35+1X1
3 nivel B de reticulación Metro 540
6
de bajo voltaje sin
halógeno
Cable de alimentación
retardante a llama de
4 nivel B de reticulación WDZA-YJY-1KV-3X2,5 Metro 2700
de bajo voltaje sin
halógeno
Cable de alimentación
5 WDZA-YJY-1KV-3X4 Metro 900
retardante a llama de
 nivel B de reticulación
de bajo voltaje sin
halógeno
Tubo de acero de
soldadura de
6 SC25 Metro 2700
galvanización en
caliente
Tubo de acero de
soldadura de
7 SC32 Metro 900
galvanización en
caliente

Sistema de alarma automática de incendio y de control de interconexión de protección contra

incendios
Controlador de alarma
1 automática de incendio Unidad 1
centralizada
Panel de control de
2 8 circuitos Unidad 2
sistema multi-hilo
Centralita de teléfono
3 especial para protección Soporte Unidad 1
contra incendios
Host de control de
acción vinculante de
4 Juego 1
protección contra
incendios
Dispositivo de
5 Juego 1
visualización de gráficos
Fuente de alimentación
6 10KVA, 3 horas Unidad 1
de USB

7 Módulo de aislamiento Pieza 60

8 Caja de terminales Unidad 15

9 Monitor de piso Unidad 15

Detector de humo
10 Pieza 850
inteligente
Detector de temperatura
11 Pieza 60
inteligente
Extensión de teléfono de
12 protección contra Pieza 25
incendios
 Botón de alarma manual
13 Pieza 85
(con toma de teléfono)
Alarma sonora y visual
14 Pieza 85
(con módulo de salida)
Módulo de entrada
15 Pieza 205
simple / salida simple
Módulo de entrada
16 Pieza 155
simple
Botón de alarma de boca
17 Pieza 120
de incendios
Controlador de extinción
18 Unidad 7
por gas

19 Botón de inicio y parada Pieza 7

Luz de señalización de
20 Pieza 10
escape
Alarma sonora y visual
21 Pieza 20
de extinción por gas
Módulo de sola entrada
22 y salida de extinción por Pieza 20
gas
Host de detección de Incluyendo tubo de
23 Juego 1
muestreo de aire muestreo, etc.
Caja de control en el
24 Pieza 1
sitio de muestreo de aire
Receptor del detector de
25 humo en incendio de haz Juego 4
de luz de forma de lí
nea
Emisor del detector de
26 humo en incendio de haz Juego 4
de luz de forma de lí
nea
Monitor de la puerta de
27 protección contra Juego 1
incendios
Extensión de monitoreo
de la puerta de
28 Unidad 2
protección contra
incendios
Módulo de monitoreo de
29 la puerta de protección Pieza 60
contra incendios
Interruptor magnético de
30 Pieza 25
puerta de protección
 contra incendios

31 Cable de alimentación WDZN-BYJ-2,5 Metro 900

Cable troncal de
32 WDZN-RYY-2x4 Metro 800
alimentación

33 Cable de alimentación WDZN-RYY-2x2,5 Metro 6000

34 Cable troncal de señal WDZN-RYS-2x2,5 Metro 600

35 Cable de señal WDZN-RYS-2x1,5 Metro 16000

36 Cable de señal WDZN-RYS-4x1.5 Metro 800

Cable de teléfono de
37 protección contra WDZN-RYSP-2x1,5 Metro 2700
incendios

38 Cable de control WDZNA-KYY-4x1.5 Metro 1500

39 Cable de control WDZNA-KYY-7x1.5 Metro 1600

Canaleta de cables
40 metálica de protección SR300x150 Metro 100
contra incendios

41 SR200x100 Metro 100

42 SR100x100 Metro 600

Tubo de acero
43 SC50 Metro 200
galvanizado en caliente

44 SC32 Metro 2500

45 SC25 Metro 2500

46 SC20 Metro 16000

Sistema de radiodifusión (Radiodifusión contra incendios)

Incluyendo amplificador,
Host de radiodifusión de
1 fuente de audio en extremo Juego 1
red contra incendios
delantero, etc.
Dispositivo de control
2 de radiodifusión de Soporte Juego 1
emergencia en incendio
Tipo de
3 Altavoz en techo 6W Unidad 150 protecci
ón
 contra
incendio
Tipo de
protecci
Altavoz colgante en
4 6W Unidad 30 ón
pared
contra
incendio

5 Cable de control WDZN-RYSP-2X1,5 Metro 100

6 Fibra óptica Monomodo de 4 núcleos Metro 100

Cable de par trenzado no

7 UTP-cat6 Metro 300
blindado

8 Cable de radiodifusión WDZN-RYS-2X1,5 Metro 2000

Tubo de acero
9 JDGΦ20 Metro 1500
galvanizado en caliente
Tubo de acero
10 JDGΦ25 Metro 500
galvanizado en caliente
Canaleta de cables
11 SR100X50 Metro 200
metálica igní
fugo

Otros

1 Soporte antisí
smico JDGΦ20 Artí
culo 1
Sección de inteligencia

I. Descripción general del diseño

1. Situación general del edificio:

La situación general del edificio es igual a la del diseño eléctrico.
2． Base del diseño
(1) El presente diseño cumple con las especificaciones y normas de diseño
siguientes:
Código para diseño eléctrico de edificios civiles GB 51348-2019
Norma de diseño de para edificios inteligentes GB 50314-2015
Código técnico para la ingenierí
a del sistema de seguridad y protección
GB 50348-2018
Código para diseño de ingenierí
a del sistema de alarma de invasión
GB 50394-2007
Código para diseño de ingenierí
a del sistema de seguridad y vídeo vigilancia
GB 50395-2007
Código técnico para la ingenierí
a del sistema de televisión de monitoreo de
circuito cerrado civil GB 50198-2011
Código para diseño de ingenierí
a del sistema de control de accesos GB
50396-2007
Código para diseño de ingenierí
a del sistema de cableado general
GB50311-2016
Código para diseño de ingenierí
a del sistema de cableado integral
GB 50312-2016
Norma para diseño de ingeniería de redes de televisión por cable
GB/T 50200-2018
Código para diseño del centro de datos GB50174-2017
Código técnico para la ingenierí
a del sistema de megafoní
a
GB 50526-2010
 Código para diseño de protección contra incendios en edificios
GB 50016-2014 (Versión 2018)
Código para diseño arquitectónico del garaje JGJ 100-2015;
Código para protección contra incendios de diseño del garaje, taller de
reparación, aparcamiento GB 50067-2014
Código técnico para la protección del sistema de información electrónica del
edificio contra rayos GB 50343-2012
Código para diseño de edificios de la biblioteca JGJ38-2015;
Norma para diseño de eficiencia energética de edificios públicos
GB 50189-2015
Norma de evaluación de para edificios amigables al medio ambiente
GB /T 50378-2019
Regulaciones sobre la profundidad de elaboración de la documentación de diseño
de ingenierí
a constructiva (versión 2016)
(2) Los requisitos del contratante y los departamentos de gestión pertinentes
sobre el presente diseño preliminar.
(3) Los comentarios de aprobación y respuesta de los departamentos pertinentes
en la etapa de diseño de la propuesta del presente proyecto.
(4) Condiciones de las instalaciones municipales tales como la telecomunicación
en los alrededores del sitio del presente proyecto.
(5) El documento de tareas de diseño suministrado por la Parte A.
3． Alcance de diseño
Según el documento de tareas de diseño, los datos de diseño pertinentes y la
situación actual del presente proyecto, el diseño de corriente débil del presente
proyecto abarca los sistemas siguientes:
Sistema de acceso de comunicación, sistema de red de información, sistema de
intercambio telefónico de usuario, sistema de cableado integral, sistema de prevención
de seguridad (sistema de vídeo de vigilancia, sistema de control de acceso, sistema de
alarma de invasión, sistema de gestión de aparcamiento), sistema de gestión de
equipos de construcción, sistema de radiodifusión pública, ingenierí
a de sala de
equipos.
4. Interfaz de división de trabajos en el diseño
Según los requisitos en los Regulaciones sobre la profundidad de elaboración de
la documentación de diseño de ingenierí
a de edificios civiles del Ministerio de
Construcción, la división de trabajos de las especialidades pertinentes y la interfaz de
transferencia entre los documentos de diseño de la presente etapa y los documentos de
diseño de las etapas posteriores se acuerdo a continuación:
(1) El punto de demarcación del sistema de comunicación telefónica se encuentra
en la bandeja de cableado general de la sala de acceso de telecomunicación (dentro
del presente proyecto); el punto de demarcación del sistema de red de información se
encuentra en la bandeja de cableado general dentro de la sala de ordenadores de redes
de información del edificio. Las instalaciones de señalización de la red de acceso son
diseñadas e instaladas por el operador.
(2) El operador móvil y el contratista son responsables del diseño y la instalación
del sistema de cobertura de señal de teléfono móvil.
(3) En los lugares de espacio grande que requieren decoración secundaria, su
tomacorriente de corriente débil debe diseñarse según la decoración secundaria.

II. Sistema de acceso de información

El sistema de acceso de información abarca dos partes principales: primera, el

sistema de comunicación en voz, la información principalmente se transmite por voz,
también hay datos y facsímil, etc.; segunda, el sistema de red de computadoras que
conecta diversos equipos de procesamiento de datos de alta velocidad (tales como
conmutador de red, servidor, estación de trabajo, etc.). En la planta baja del edificio se
establece la sala de equipos de acceso de información, que funcionan para la conexión
de líneas externas de diversos operadores de comunicación. Se selecciona más de tres
operadores de telecomunicación (operadores CLARO, TIG, DIGICEL) para el acceso.
Todas las líneas adoptan el modo de acceso por fibras ópticas.
En el presente proyecto, los accesos de voz y datos son conducidos desde la red
de comunicación municipal a la sala de equipos de acceso de corriente débil mediante
cables ópticos, los equipos de extremo delantero son responsables por el operador.

III. Sistema de red de información

El presente proyecto se divide en red de oficinas y red de operación y

mantenimiento según sus funciones de uso. De las cuales, la red de oficinas presta
servicios para la transmisión de datos del edificio, la red de operación y
mantenimiento presta servicios de red para los equipos inteligentes del edificio (tales
como: cámaras, control de acceso, etc.).
La estructura topológica de red de los dos juegos de red es estructura topológica
de dos capas de forma estrella, que se divide en la capa de núcleo y la capa de acceso.
La capa de núcleo es 1 conmutador de 10 Gigabit de alto rendimiento establecido
dentro de la sala de equipos central de red, que funciona como la centralita de
intercambio de datos de todo el edificio, que soporta la transmisión y el
procesamiento de datos de todo el edificio. La capa de acceso indica los conmutadores
de acceso Gigabit entre las salas de corriente débil, y el conmutador de núcleo y el
conmutador de la capa de acceso se interconectan por 10 Gigabit.
El sistema de cobertura inalámbrica (WiFi) del presente proyecto se despliega en
la red de oficinas, y se utiliza puntos de acceso inalámbrico (AP) para prestar
servicios de acceso a red inalámbrica. El conmutador de capa de núcleo, el
conmutador de capa de acceso es compartidos con la red de computadora, el enlace
fí
sico de la red inalámbrica es suministrado por el sistema de cableado integral. Entre
el conmutador de acceso y el terminal de acceso, se utiliza puerto de Ethernet
10/100/1000M. El conmutador de la capa de acceso es compatible con la función de
suministro de energía remoto PoE, que proporciona el suministro de energía eléctrica
remoto para AP, AP se conecta al conmutador de acceso cercano. Se adopta la
configuración de red de tipo de control centralizado con unidad de controlador de red
inalámbrica, todos los dispositivos AP se conectan a la unidad del controlador de red
inalámbrica mediante el canal especial asignado en la red inalámbrica.
 La red de información externa conecta con el Internet mediante el muro
cortafuego y el enrutador del centro de red. Que garantiza la seguridad de la red
interna mientras suministra la plataforma de intercambio con el exterior.

IV. Sistema de intercambio telefónico con usuarios

Modo de acceso a la red: se utiliza la fibra óptica para el acceso. Hay dos modos
para conectar el terminal de la red de usuario a la red de intercambio telefónico
público local (PSDN), primero, el establecimiento del conmutador de usuario de
controlador programable (PABX) para el acceso en el modo de repetición; segundo,
uso del módulo de intercambio de extremo lejano para el acceso en el modo de red
virtual. El presente proyecto utiliza el modo de repetición para el acceso.
El edificio utiliza conmutador de usuario de control programable con función IP.
Se establece un conmutador de control de programa almacenado de 500 puertos, que
no sólo proporciona la función de servicios básicos, sino también proporciona las
funciones de servicios tales como buzón de voz, contesta en voz, conferencia
telefónica, distribución automática de telefoní
a, facturación de telefoní
a, etc. La red
troncal de comunicaciones utiliza cables logarítmicos grandes de categorí
a 3, el
cableado horizontal se realiza mediante el cable de par trenzado blindado de Cat.5e.

V. Sistema de cableado integral

Para cumplir la gestión por computadoras dentro del presente edificio y la

capacidad de intercambio, transmisión de información y compartimiento de recursos
de manera eficiente y confiable entre el exterior y el interior, en el presente proyecto
se establece un sistema de cableado integral, que puede realizar los requisitos de
comunicación de voz y digital especificados mediante el cableado estructurado. El
cableado integral del presente proyecto abarca el cableado de la red de oficinas y el
cableado de la red de operación y mantenimiento. El sistema de cableado integral del
presente proyecto abarca: subsistema de la zona de trabajo, subsistema horizontal,
subsistema de gestión, subsistema de línea troncal vertical, subsistema entre equipos
(1) Subsistema de zona de trabajo:
El subsistema de zona de trabajo está compuesto por el panel 86 y el módulo
blindado RJ45. En los alrededores de cada toma de información se debe configurar un
tomacorriente, el intervalo horizontal entre dos tipos de toma es de 300mm.
(2) Subsistema horizontal:
La Toma de información de datos utiliza cables de par trenzado apantallado
CAT5E (FTP). Sale desde el pozo de corriente débil cruzando la canaleta de cables de
acero, después de ser tendido a la zona de trabajo dentro del techo, luego cruza el tubo
de acero para enterrarse en la pared y para tenderse a la toma de información
enterrarse en el suelo. La longitud del cableado horizontal no debe exceder 90m.
(3) Bandeja de cableado de los pisos:
En la bandeja de cableado del piso, los equipos de conexión de cables de cobre y
cables ópticos de voz y datos son productos de especificación estándar de 19", y se
instalan dentro del gabinete de 19". En el gabinete de 19", además de considerar la
instalación de todos los equipos de cableado, también se considera el espacio de
instalación de los equipos de red. Para los cables de cobre en la bandeja de cableado
del piso, respectivamente se utiliza bandeja de cableado modular RJ45 y bandeja de
cableado de unión de línea 110. La bandeja de cableado que conecta cables
horizontales y dispositivos de red es bandeja de cableado modular; la bandeja de
cableado de conexión con cable de cobre troncal es bandeja de cableado de unión de
línea. Todas las fibras ópticas de la bandeja de cableado del piso utilizan bandeja de
conexión de fibra óptica de tipo cajón. Todos los cables puente de la bandeja de
cableado del piso son cables puentes de conexión rápida, que no requieren
herramienta especial para la modificación, la gestión o el mantenimiento del sistema.
(4) Subsistema de línea troncal
La línea troncal vertical utiliza 100 pares y 50 pares de cables logarí
tmicos
grandes de Cat 3 y fibras ópticas multimodo de 12 núcleos (OM3). De los cuales, los
cables logarítmicos grandes de Cat 3 se utilizan en la comunicación telefónica, las
fibras ópticas multimodo de 12 núcleos (OM3) se utilizan en la red de computadoras.
Los cables de línea troncal cruzan por la canaleta de cables de acero y son tendidos
dentro del techo y el pozo vertical.
(5) Bandeja de cableado general:
La bandeja de cableado general de datos se establece dentro del gabinete
estándar de 19", 42U de la sala de máquinas de corriente débil, y se reserva espacio de
instalación del conmutador de red del sistema, servidor, enrutador, muro cortafuego u
otros dispositivos dentro del gabinete.

VI. Sistema de prevención de seguridad

El sistema de prevención de seguridad del presente proyecto estácompuesto por

los subsistemas siguientes: sistema de monitoreo de seguridad por vídeo, gestión de
control de salida / entrada, sistema de alarma de invasión, sistema de gestión de
aparcamiento.
En el presente proyecto, el sistema de prevención de seguridad utiliza la red de
operación y mantenimiento para la comunicación. El centro de defensa de seguridad
se establece en la sala de monitoreo de la planta baja.
1. Sistema de vídeo de vigilancia:
El sistema de vídeo de vigilancia del presente proyecto es sistema de vídeo de
vigilancia de tipo red totalmente digital, que puede realizar las funciones de sistemas
de monitoreo remota, gestión remota, transmisión por red, almacenamiento
centralizado, cumpliendo las demandas a las funciones del sistema de monitoreo.
El sistema está compuesto el extremo delantero de vídeo, el intercambio de
transmisión, el control de gestión, la visualización de vídeo, el almacenamiento de
vídeo, en total cinco partes.
 Extremo delantero de vídeo: estáprincipalmente compuesto por cámaras IP, se
utiliza cámara de alta definición 1080P como el equipo de adquisición de
imágenes de vídeo; se establecen cámaras en las entradas principales, pasillos
comunes, zona de préstamo de libros, cabinas de ascensores, garajes, los límites
del edificio y la biblioteca de libros de colección y otras zonas públicas o zonas
 importantes del edificio para garantizar la seguridad del edificio. En el vestíbulo
se utiliza cámaras domo integrales; en los garajes subterráneos y salas de equipos
se utilizan cámaras de pistola de red; en otros lugares se utilizan cámaras de color
semidomo de enfoque fijo, todas las cámaras internas tienen función de
infrarrojos y realizan la grabación de vídeos durante 24 horas por día.
 Transmisión: compuesta por la red de control sobre la base de TCP/IP; el ancho
de banda del puerto del conmutador de red de la capa de acceso es compatible
con la transmisión en tiempo real de 5M. El conmutador de núcleo estáequipado
con puertos de 10 Gigabit y es compatible con la función de conmutación de tres
capas;
 Control de gestión: estácompuesto principalmente por el servidor de gestión de
vídeos, el servidor, la estación de trabajo y el sistema de software de aplicación;
este sistema también tiene la función de control por acción vinculante con el
sistema de alarma de invasión, el sistema de control de salida / entrada, el sistema
de alarma en incendio.
 Visualización de vídeo: estácompuesta principalmente por el monitor LCD, el
dispositivo de descodificación digital; en la sala de monitoreo de la planta baja se
establece una pared de pantalla de monitoreo compuesta por 9 TV LCD de 50
pulgadas para realizar la monitoreo por turno de vídeos y la reproducción de
vídeos. La pantalla de monitoreo adopta el modo de control digital (entrada
VGA).
 Almacenamiento de vídeos: el presente sistema adopta el modo de grabación de
vídeos en tiempo real. Los vídeos se almacenan en la matriz de discos externa
(compatible con RAID 5), el período de almacenamiento de los datos de vídeo es
de un mínimo de 30 días.
2. Sistema de control de salida / entrada (sistema de control de acceso):
El sistema de control de salida / entrada (sistema de control de acceso) realiza la
autorización de validez (configuración de nivel de entrada / salida) de la
comunicación del titular de tarjeta mediante la configuración de previa programación
en el host de gestión, y puede configurar el período de tiempo y el alcance efectivos
de uso de la tarjeta (las zonas que se permiten el acceso), facilitando la gestión
uniforme interna. El sistema de control de acceso se comunica sobre la base de la red
de área local TCP/IP, también puede abrir los protocolos de comunicación necesarios
para facilitar la integración de nivel más alto. El sistema puede actuar de forma
vinculante con el sistema de monitoreo de seguridad por vídeo y el sistema de alarma
de invasión. En caso de un incendio, se puede conmutar la puerta controlada al estado
desbloqueado.
En las salas de equipos importantes, salas de gestión importantes, sala de control
de protección contra incendios, sala de monitoreo, hueco de escaleras accesible a la
azotea, almacenes importantes se establece sistema de control de acceso; cada punto
de control de acceso está principalmente compuesto por el controlador, el lector de
tarjeta, la cerradura eléctrica, el botón de salida de puerta, el interruptor magnético de
puerta y la fuente de alimentación. El sistema utiliza tarjeta IC. Las funciones
principales del sistema de control de acceso se muestran a continuación:
A. Para personal ya autorizado, se permite su acceso con la tarjeta, el código o la
característica válida; y se rechaza el acceso de personal no autorizado.
B. Estadística en tiempo real, consulta, impresión del estado de salida / entrada
de personal dentro de cierto perí
odo de tiempo, la situación de salida / entrada de
cierta persona, la lista de personal en el sitio, etc.
C. Se puede imponer un control riguroso sobre el perí
odo de tiempo, el nivel de
permiso, el tiempo y la cantidad de veces de uso de la tarjeta.
D. Se puede mantener registros completos para todos los eventos de salida /
entrada, eventos de alarma, eventos de falla, etc.
E. Se puede realizar consulta por categorí
as según las necesidades y compilar los
informes.
F. Se puede suministrar las bases de datos para otros trabajos de gestión (tales
como el sistema de registro de asistencia).
G. En caso de un incendio, se puede desbloquear la cerradura de control
electrónico de forma forzada para facilitar la evacuación de personal.
H. El presente sistema adopta la forma de suministro de energía eléctrica
centralizado por UPS de la sala de control central. Para los pisos de caída de voltaje
relativamente evidente, se transmite la electricidad 220VCA al piso actual para la
transformación y la regulación de corriente, y realizar la salida con voltaje estable.
3. Sistema de alarma de invasión
El sistema de alarma de invasión estáprincipalmente compuesto por tres partes:
detector / relé de extremo delantero, sistema de centro de control de alarma y
enrutamiento de comunicación del sistema. Es responsable de la tarea de detección de
diversos puntos, líneas, superficies y zonas en el interior y el exterior de los
almacenes importantes y entradas / salidas del edificio de datos. Y se conecta con el
módulo de zona de defensa mediante el modo de dos buses o 4 buses. El módulo de
zona de defensa puede conectar todas las sondas al host mediante dos cables dentro de
un alcance grande, y diferenciar todas las sondas uno por uno mediante los códigos de
dirección, cada nivel actúa de forma vinculante con la matriz de vídeo
correspondiente, en las zonas parciales también se puede realizar la acción vinculante
con las matrices de vídeo de otros niveles.
Todas las señales de alarma acceden a la interfaz de alarma del sistema de vídeo
de vigilancia. El detector de alarma diseñado actúa de forma vinculante con las
cámaras de vigilancia en los alrededores. Cuando se produzca una alarma, se activa
inmediatamente la visualización de la imagen de la cámara correspondiente y la
grabación del vídeo, mientras tanto, se activa la luz de iluminación de la zona.
En este sistema se ha reservado una interfaz de conexión con el centro de alarma
110 local.
4. Sistema de gestión del aparcamiento
Establezca el sistema de gestión de entrada y salida del estacionamiento en la
entrada y salida del garaje subterráneo.
(1). Composición del sistema
El sistema está principalmente compuesto por el sistema de gestión de salida /
entrada, el sistema de reconocimiento de placas de matrícula. Los equipos principales
abarcan servidor de datos, computadora de gestión, equipos de entrada, equipos de
salida, equipos de gestión de conteo, pantalla grande LED en la entrada, etc.
 (2) Estructura del sistema
La capa de gestión del sistema utiliza red TCP/IP, y realiza una gestión uniforme
de los módulos funcionales tales como el reconocimiento de vehículo mediante la red
TCP/IP. La capa de control utiliza el bus RS485 para configurar la red. En el servidor
se instala la base de datos SQL SERVER, todos los datos e información de los
usuarios se guardan en el servidor. El servidor de sistema de gestión de aparcamiento
se establece en la sala de monitoreo de la planta baja.
(3) Sistema de reconocimiento de placas de matrícula
La función se realiza mediante la instalación de cámaras en las salidas /
entradas. En cada salida / entrada se instala 2 cámaras para el reconocimiento
automático de las placas de matrícula y se guarda la placa de matrícula en vinculación
con los datos del personal de cada vehículo. Sólo se permite su entrada / salida
después de confirmar la información.
(4) Publicación de información de plazas libres
El controlador central publica la información adquirida en la pantalla de la
entrada del aparcamiento.
5. Tendido de cables
La línea troncal del sistema es tendida de forma oculta cruzando canaleta de
cables metálico dentro del pozo vertical de corriente débil y el techo. Los cables de
línea ramal horizontal son tendidos dentro del techo cruzando canaleta de cables
metálico o tubo metálico. Las líneas en exteriores son enterradas en el suelo o
entendidas dentro del canaleta de cables mediante cables blindados.
6. Todos los componentes y equipos del sistema son suministrados en su
conjunto, instalados, comisionados por el contratista, y el contratista debe coordinar
con la Parte A para calificarse en la aceptación llevada a cabo por la oficina local de
defensa de seguridad.

VII. Sistema de monitoreo de equipos de construcción

En el presente proyecto se establece un juego de sistema de monitoreo de

equipos de construcción. El sistema de monitoreo de equipos de construcción también
se llama sistema de control automático del edificio (sistema BAS). El sistema utiliza
los instrumentos automatizados, la tecnología de control de procesos de computadora
y la tecnología de comunicación de red para realizar detección, monitoreo, control
óptico, gestión de estadística de datos y registro de alarmas de accidente de forma
automática para los equipos mecánicos y eléctricos dentro del edificio.
1. Composición del sistema
El sistema BAS estáprincipalmente compuesto por el host de gestión, el sistema
de control, el controlador del sitio (DDC), el sensor del sitio, el actuador. El sistema
es un sistema de control inteligente tipo distribuido, que realiza medición, monitoreo
y control de los equipos mecánicos y eléctricos del edificio con el fin de garantizar el
funcionamiento estable, seguro y confiable de diversos equipos mecánicos y
eléctricos, y cumplir con los requisitos de gestión de ahorro de energías y protección
ambiental. Los datos de los equipos controlados son cargados al host de gestión en
tiempo real mediante la red para el archivado y la gestión. Cuando la red de
comunicación está inválida, los controladores en sitio (DDC) pueden funcionar de
forma normal en una manera independiente. Los softwares de control abarcan
software gráfico, software de gestión de alarmas, software de ahorro de energías,
software de generación de registros históricos, gestión e informes, software de
programación, software de integración del sistema. Los softwares proporcionan
visualización de imágenes dinámicas en color, después de obtener información de
alarma, se emerge la información de alarma, con el fin de elevar la eficiencia de
gestión y mantenimiento.
2. Contenidos de monitoreo
El sistema de gestión de equipos de construcción monitoriza y controla los
sistemas siguientes: sistema de climatización y ventilación, sistema de suministro y
drenaje de agua, ascensores, escaleras, sistema de fuentes de frí
o y calor, sistema de
iluminación, sistema de transformación y distribución. De los cuales, el sistema de
fuentes de frí
o y calor, el sistema de iluminación, el sistema de transformación y
distribución respectivamente utilizan su sistema de monitoreo independiente, que se
conecta con el sistema de monitoreo de equipos de construcción mediante la interfaz
de puerta de enlace para realizar la monitoreo.
1) Sistema de climatización y ventilación
El sistema principalmente abarca dos partes: suministro de aire y escape de aire.
El sistema de suministro de aire está principalmente compuesto por el soplador, la
unidad de aire fresco, la unidad de aire acondicionado y los equipos auxiliares. El
sistema de escape está principalmente compuesto por el ventilador de escape y sus
equipos auxiliares.
Los contenidos principales de monitoreo del sistema se muestran a continuación:
Soplador y ventilador de escape (sola velocidad / doble velocidad): estado de
funcionamiento, alarma de falla, estado manual / automático, control de arranque y
parada, conmutación entre alta / baja velocidad (ventilador de doble velocidad);
Unidad de aire fresco: estado de funcionamiento, alarma de falla, estado manual /
automático, control de arranque y parada, válvula de agua, válvula de aire, malla
filtrante, humidificación, temperatura y humedad del aire suministrado a interiores y
otros parámetros. Si se trata de un ventilador de frecuencia variable, también abarca el
control del convertidor de frecuencia, si se trata de unidad de aire fresco de
recuperación de calor, también abarca el control del tablero de flujo cruzado;
Unidad de aire acondicionado (climatización): estado de funcionamiento, alarma
de falla, estado manual / automático, control de arranque y parada, válvula de agua,
válvula de aire, malla filtrante, humidificación, temperatura y humedad del aire
suministrado a interiores y la calidad del aire etc. Si se trata de un ventilador de
frecuencia variable, también abarca el control del convertidor de frecuencia, si se trata
de unidad de aire fresco de recuperación de calor, también abarca el control del
tablero de flujo cruzado;
El control por software del sistema de ventilación requiere una programación
razonable según el rendimiento de diversos equipos y el flujo de procesos de los
procesos especializados del sistema, el resultado de control debe cumplir con los
requisitos de los procesos y lograr el propósito de ahorro de energías y protección
ambiental.
 Para algunas habitaciones con requisitos relativamente altos sobre la temperatura
y humedad ambientales y la calidad del aire, el sistema también necesita realizar
control de temperatura y humedad, garantizando que el aire en interiores se
permanezca constante dentro de cierto rango.
2) Sistema de suministro y drenaje de agua
Los equipos de suministro y drenaje de agua principalmente abarcan bomba de
drenaje de agua, pozo de recolección de agua, bomba de agua doméstica, estanque de
agua doméstica, bomba de suplemento de agua, estanque de suplemento de agua, etc.
Los contenidos de monitoreo se muestran a continuación:
monitoreo de alto / bajo nivel en el tanque de agua doméstica, alarma en
desbordamiento o nivel ultra bajo;
Control del estado de funcionamiento, el estado de falla y el arranque / la parada
de la bomba de agua doméstica;
Control del estado de funcionamiento, el estado de falla y el arranque / la parada
de la bomba de drenaje;
monitoreo del nivel de líquido en el pozo de recolección de agua;
Acumulación automática de la duración de funcionamiento, enumeración de la
lista de mantenimiento
3) Sistema de iluminación
Se reserva la interfaz de comunicación para el sistema de iluminación, el sistema
BAS adopta el modo de interfaz de comunicación para obtener los parámetros del
sistema.
4) Sistema de ascensores
Contenidos de monitoreo: estado de funcionamiento y estado de falla de
ascensores para clientes, escaleras mecánicas y ascensores para mercancías. El
sistema BAS adopta el modo de interfaz de comunicación para obtener los parámetros
del sistema.
3. Tendido de líneas
Las líneas desde los controladores de unidad y los sensores y actuadores del sitio
son líneas conductoras de modelo ZR-RVV y ZR-RVVP, y deben cruzar por tubo de
acero o tenderse de forma oculta. Los cables de datos de red son cables blindados de
modelo ZR-RVSP (4x1,5) tendidos cruzando tubo de acero o canaleta de cables. El
cable de alimentación del sistema de gestión de control automatizado del edificio es
línea conductora ZR-RVVY (2x2,5), que cruza por el tubo de acero para el tendido
oculto en el techo o dentro de la pared, o cruza por el tubo de acero para el tendido
superficial a lo largo de la pared dentro del pozo vertical. La alimentación del
actuador en el sitio del controlador DDC es configurada y suministrada
uniformemente por la caja de distribución eléctrica en los alrededores del sitio.

VIII. Sistema de radiodifusión pública y radiodifusión en

emergencia

En el presente proyecto, la radiodifusión pública y la radiodifusión en

emergencia son compartidas. En caso general, se puede reproducir la radiodifusión
pública. Cuando se produce un incendio, la alarma automática de incendio emite
automáticamente la señal para conmutarse a la radiodifusión de contra incendios. Para
el diseño específico, véase la descripción de la radiodifusión contra incendios.

IX. Ingenierí
a de sala de máquinas de corriente débil

La sala de máquinas de corriente débil del presente proyecto abarca sala de

equipos del operador, sala de control de protección contra incendios, sala de
monitoreo, sala de equipos del centro de red, etc. Se diseña la sala de equipos de nivel
C según Código para diseño del centro de datos GB50174-2017.
La sala de máquinas de corriente débil debe cumplir con los requisitos
siguientes:
 La temperatura ambiental debe ser entre 18℃~27℃, y la humedad relativa
debe ser entre 30%~55%;
 Se debe mantener sin polvo o con poco polvo, buena ventilación en
interiores, la iluminancia debe alcanzar 500Lx;
  Se instala un sistema de protección contra incendios adecuado y puerta de
protección contra incendios;
 Se instala un sistema de defensa de seguridad;
 Debe mantenerse alejado del lugar de almacenamiento de productos
peligrosos y fuentes de interferencias electromagnéticas (tales como
transmisor y electromotor) siempre cuando sea posible;
 La capacidad portante del piso de la sala de equipos debe ser de 1.000kg/㎡.
La capacidad portante del piso de la sala de batería debe ser de 1.600kg/㎡.
Sistema de distribución eléctrica de la sala de equipos:

El sistema de suministro de energía eléctrica CA de bajo voltaje distribuye las

cargas mediante el gabinete de distribución eléctrica de red eléctrica y el gabinete de
distribución eléctrica UPS.
Las cargas monofásicas deben distribuirse de forma uniforme en las líneas de
tres fases para que el desequilibrio de tres fases sea menos de 20%.
La alimentación de red eléctrica y la alimentación de respaldo son procedentes
de dos diferentes puntos de alimentación para la conmutación. Luego la alimentación
ininterrumpida UPS suministra energía a los dispositivos de computadora.

X. Puesta a tierra y protección contra rayos de corriente débil

La puesta a tierra y la protección contra rayos del sistema de corriente débil

forman la base del funcionamiento seguro de los sistemas de corriente débil.
Configuración de conexión equipotencial total en el edificio; en la sala de máquinas
de corriente débil se establece franja de puesta a tierra anular para realizar la conexión
equipotencial local. En el interior de la sala de equipos se establece piso aéreo
antiestático de altura de 300mm, por debajo del piso se establece la malla de puesta a
tierra antiestática de cuadrí
cula de 600x600mm. En la sala de cableado de cada piso
(pozo vertical) se establece franja de puesta a tierra anular para realizar la conexión
equipotencial local. Para todas las líneas externas que entran en y salen del edificio
(cable de señal y cable de alimentación), se establece SPD (pararrayos).
 XI. Sistema de gestión de la biblioteca
En el presente proyecto se establece un juego de sistema de gestión de biblioteca,
el sistema estácompuesto por el servidor, el terminal de cliente, el software del
sistema, el lector de tarjeta, la pistola de escaneo, etc. Sobre la base de la tecnología
RFID, en combinación con la tecnología informática, la tecnología de PLC, la
tecnología de computadora de red u otras tecnologías, se realiza las funciones de
adquisición, catálogo, circulación, recogida; las funciones de búsqueda, navegación
de directorios, registro, nuevos libros, análisis de préstamo; las funciones de gestión
de recursos, gestión de base de datos, gestión de información; las funciones de
publicación de información, servicio a lector, enlace rápido, etc.
El sistema principalmente abarca: sistema de estación de trabajo para personal de
la biblioteca, sistema de estación de conversión de etiqueta RFID, sistema de conteo
de colecciones de la biblioteca, sistema de puerta de seguridad, sistema de búsqueda
de navegación inteligente, etc.
1) Sistema de estación de trabajo para personal de la biblioteca -- utilizado para
ayudar al administrador a realizar rápidamente las funciones de servicios de préstamo
y devolución de múltiples libros, solicitud de documento, consulta, etiquetado,
compilación, etc.
2) Sistema de estación de conversión de etiqueta RFID -- abarca un módulo
usado para la lectura y escritura de RFID y un dispositivo de pelado automático usado
para la distribución de etiquetas. El sistema puede convertir los datos y escribirlos en
el chip RFID de forma rápida mediante el escaneo del código de barras con la
coordinación por el software, luego pela la etiqueta con datos escritos
automáticamente y pegarla a las colecciones de la biblioteca, lo que simplifica mucho
el proceso de operación de conversión de etiqueta.
3) Sistema de conteo de colecciones de la biblioteca -- Se utiliza para cumplir
rápidamente el conteo preciso de los recursos de colecciones de la biblioteca, también
se puede utilizar para la búsqueda y ordenación de los datos específicos.
4) Sistema de puerta de seguridad -- Se utiliza el algoritmo de detección más
avanzado para detectar las etiquetas RFID encontrados en un estado no seguro con el
fin de realizar la alarma.
5) Sistema de búsqueda de navegación inteligente -- Se utiliza para realizar la
consulta por localización precisa de los recursos de colecciones de la biblioteca y la
función de consulta por navegación de las mismas.
 1. Red de comunicación de computadoras
Canti Descripci
Nº Nombre Parámetros principales Entidad
dad ón
Capacidad de conmutación
(intercambio) superior o igual a
19,84Tbps, tasa de transferencia de
paquetes superior o igual a
2.880Mpps, el motor de control
principal superior o igual a 2, placa
de red de conmutación independiente
superior o igual a 2, la cantidad de
ranuras de la placa de servicios de
Conmutador de todo el equipo es superior o igual a 6,
1 núcleo de red con 16 puertos ópticos de 10 Gigabit, Unidad 1
externa 16 puertos ópticos de 1 Gigabit,
alimentación redundante, apoya la
virtualización transversal, apoya el
enrutamiento estático, RIP, RIPng,
OSPF, OSPFv3, BGP, BGP4+, ISIS,
ISISv6, compatible con múltiples
instancias de protocolo de
enrutamiento, compatible con GR for
OSPF/IS-IS/BGP, abarca módulo
óptico
Solidificación de 24 puertos
eléctricos autoadaptivos de
10/100/1000M, 4 puertos ópticos SFP
Conmutador de
de 1G, los puertos 1~24 son
2 POE de red Unidad 5
compatibles con PoE+/PoE, los
externa
puertos 1~4 son compatibles con
HPoE (60W), la salida máxima de
PoE de todo el equipo es de 370W.
Capacidad de conmutación
(intercambio) superior o igual a
598Gbps, tasa de transferencia de
paquetes superior o igual a 198Mpps,
Conmutador de 48 puertos ópticos de 1 Gigabit, 4
3 acceso a red puertos SFP+ de 10 Gigabit, Unidad 22
externa compatible con interfaz USB,
compatible con enrutamiento estático,
RIP, RIPng, OSPF, compatible con
apilamiento de puertos eléctricos de
Ethernet, abarca módulo óptico
4 Muro cortafuego Rendimiento 20G, que integra Unidad 1
 de salida de red múltiples funciones de seguridad tales
externa como muro cortafuego tradicional,
VPN, prevención de intrusiones,
antivirus, prevención de fugas de
datos, etc.
8 ranuras de servicio, 2 ranuras de red
de conmutación compatibles con los
protocolos de enrutamiento RIP,
OSPF, IS-IS, BGP, etc. Compatible y
equipados con MPLS, MPLS VPN,
compatible con protocolo de
Enrutador de
multidifusión PIM-SM, IGMP,
5 salida de red Unidad 1
MBGP, MSDP, MPLS VPN,
externa
compatible con pila de protocolo
doble de IPv4 y IPv6, compatible con
interfaces 40GE, 10GE, GE/FE,
OC-3c/STM-1c POS,
OC-12c/STM-4c POS, Channelized
OC-3/STM-1 POS, E1/CE1
Sistema de
6 prevención de Juego 1
invasión
Gestión de
7 comportamientos Unidad 1
de acceso a red
Punto de acceso inalámbrico en
interiores, dos canales y doble
frecuencia, compatible con 6 flujos de
espacio. La velocidad máxima de
acceso de todo el equipo es de
1.167Mbps, permite el
AP denso funcionamiento simultáneo de
8 inalámbrico de red 802.11a/b/g/n y 802.11ac. Soporta las 2
externa características 802.11ac Wave2,
compatible con MU-MIMO,
conmutación entre modo gordo /
delgado, conexión superior de 1
Gigabit, compatible con la
alimentación PoE. Cantidad máxima
de conexión>500
Punto de acceso inalámbrico en
AP inalámbrico de interiores, dos canales y doble
9 Unidad 100
red externa frecuencia, compatible con 2 flujos de
espacio. La velocidad máxima de
 acceso de todo el equipo es de
1.167Mbps, permite el
funcionamiento simultáneo de
802.11a/b/g/n y 802.11ac. Soporta las
características 802.11ac Wave2,
compatible con MU-MIMO,
conmutación entre modo gordo /
delgado, conexión superior de 1
Gigabit, alimentación PoE.
Controlador AP
10 inalámbrico de red Unidad 1
externa
Capacidad de conmutación
(intercambio) superior o igual a
19,84Tbps, tasa de transferencia de
paquetes superior o igual a
2.880Mpps, el motor de control
principal superior o igual a 2, placa
de red de conmutación independiente
superior o igual a 2, la cantidad de
ranuras de la placa de servicios de
Conmutador de todo el equipo es superior o igual a 6,
11 núcleo de red de con 16 puertos ópticos de 10 Gigabit, Unidad 1
equipos 16 puertos ópticos de 1 Gigabit,
alimentación redundante, apoya la
virtualización transversal, apoya el
enrutamiento estático, RIP, RIPng,
OSPF, OSPFv3, BGP, BGP4+, ISIS,
ISISv6, compatible con múltiples
instancias de protocolo de
enrutamiento, compatible con GR for
OSPF/IS-IS/BGP, abarca módulo
óptico
Capacidad de conmutación
(intercambio) superior o igual a
598Gbps, tasa de transferencia de
paquetes superior o igual a 198Mpps,
Conmutador de 48 puertos ópticos de 1 Gigabit, 4
12 acceso a red de puertos SFP+ de 10 Gigabit, Unidad 12
equipos compatible con interfaz USB,
compatible con enrutamiento estático,
RIP, RIPng, OSPF, compatible con
apilamiento de puertos eléctricos de
Ethernet, abarca módulo óptico
 Solidificación de 24 puertos
eléctricos autoadaptivos de
10/100/1000M, 4 puertos ópticos SFP
Conmutador de
de 1G, los puertos 1~24 son
13 POE de piso de Unidad 4
compatibles con PoE+/PoE, los
red de equipos
puertos 1~4 son compatibles con
HPoE (60W), la salida máxima de
PoE de todo el equipo es de 370W.
2. Sistema de cableado integral (sala de ordenadores de redes de información)
Canti Descripci
Nº Nombre Parámetros principales Entidad
dad ón
Gabinete del
1 600*1200*2000 Unidad 10
servidor
Gabinete de
2 encabezado de 800*1200*2000 Unidad 1
columna de red
Sistema de
3 concentración de Juego 1
lí
neas vertical
Bandeja de
cableado de
4 Pieza 20
blindaje Cat5e,
vacía
Módulo de
5 Pieza 480
blindaje Cat5e
Concentrador de
6 Pieza 10
lí
neas
Cable puente
7 blindado Cat5e, Pieza 120
3m
Cable blindado de
8 Caja 6
Cat5e, CMP
Bandeja de
Con adaptador de fibra óptica,
cableado de fibra
9 bandeja de soldadura de fibra óptica, Pieza 10
óptica de 24
brida u otros accesorios
puertos
Cable blindado de
10 305 m/caja Caja 6
Cat5e, CMP
Fibra óptica OM4
11 Metro 1600
de 12 núcleos
Bandeja de Con adaptador de fibra óptica,
cableado de fibra bandeja de soldadura de fibra óptica,
12 Pieza 5
óptica de 48 brida u otros accesorios, bandeja de
puertos cableado angular
 3. Sistema de cableado integral
Modelo y Canti
Nº Entidad Entidad
especificaciones dad
1 Tubo de cables JDG20 Metro 5832
2 Tubo de cables JDG25 Metro 1688
3 Puente Metal galvanizado 300*100 Metro 40
4 Puente Metal galvanizado 150*100 Metro 1280
Cable logarí tmico
5 50 pares Metro 160
grande Cat 3
Cable logarí tmico
6 100 pares Metro 80
grande Cat 3
cable de par
3760
7 trenzado blindado Metro
0
de Cat 5e
Cable óptico
8 multimodo de 12 12 núcleos multimodo Metro 80
núcleos
Caja de cableado
9 12 puertos Unidad 4
de fibra óptica
Soldadura de fibra
10 Pieza 4
óptica
Cable espiralado
11 Longitud 2m Pieza 4
de fibra óptica
Cable puente de
12 Longitud 2m Pieza 96
fibra óptica
Módulo de Tomacorriente de módulo de
13 tomacorriente estructura compacta de RJ45 de STP Pieza 330
RJ45 Cat5e de CAT5e
Panel de
14 información Panel RJ45 Pieza 105
(doble puerto)
Panel de
15 información (solo Panel RJ45 Pieza 120
puerto)
Caja inferior de
16 80*60 Pieza 225
instalación
Bandeja de
17 cableado de 24 Pieza 47
puertos
Concentrador de
18 CM-12-2U Pieza 47
lí
neas
Cable puente
19 blindado RJ45 Cat Longitud 2m Pieza 900
5e
 Bandeja de
20 cableado de 110 110P-3-100 Pieza 3
de voz
Caja de
alimentación de
suministro de
21 Unidad 16
energía eléctrica
centralizado de
corriente débil
22 Gabinete 600*800*2000 Unidad 12
4. Sistema de prevención de seguridad
Canti Descripci
Nº Nombre Parámetros principales Entidad
dad ón
Host del sistema Incluyendo equipo de expedición de
1 de control de tarjeta, acción vinculante de alarma, Unidad 1
acceso mapa electrónico
Host de alarma de
2 Incluyendo software Unidad 1
invasión
Servidor de
3 gestión de ví deo Incluyendo software Unidad 1
de vigilancia
Computadora del
terminal de cliente
4 Unidad 1
de vídeo de
vigilancia
Servicios de
medios de
5 transmisión de Unidad 1
vídeo de
vigilancia
Servidor de
Descodificación de definición
6 descodificación de Unidad 1
estándar de 12 canales
vídeo
7 Matriz de discos 48 puestos de disco Unidad 2
Disco duro nivel
8 30 dí
as, nivel industrial 4T Unidad 72
industrial
Pantalla de cristal
9 Unidad 9
lí
quido 50 pulg.
Controlador de
10 Controlador de dos puertas Pieza 5
control de acceso
11 Controlador de sola puerta Pieza 35
Se suministra lector de tarjetas,
Puerta de sola
12 cerradura de control electrónico, Juego 1
hoja ordinaria
interruptor magnético de puerta,
 botón de salida de puerta, etc. junto
con el equipo
Se suministra lector de tarjetas,
cerradura de control electrónico,
Puerta de doble
13 interruptor magnético de puerta, Juego 45
hoja ordinaria
botón de salida de puerta, etc. junto
con el equipo
14 Tarjeta IC Pieza 200
Torniquete de
15 Juego 1
entrada
Alarma de
16 infrarrojos / Pieza 10
microondas
17 Botón de alarma Pieza 11
Módulo de alarma
18 de 8 zonas de Pieza 4
defensa
Cámara
semidomo de alta 1080P, POE, visión nocturna de
19 Pieza 165
definición para estrellas, H265
red en interiores
Cámara de pistola
de alta definición 1080P, POE, visión nocturna de
20 Pieza 13
para red en estrellas, H265
interiores
Cámara domo de
color de red 1080P, visión nocturna de estrellas,
21 Pieza 12
integral para H265
interiores
Cámara
estenopeica 1080P, POE, visión nocturna de
22 Pieza 8
especial para estrellas, H265
ascensor
Cámara domo 1080P, visión nocturna de estrellas,
23 Pieza 2
para exteriores H265
Fibra óptica
24 multimodo de 12 Metro 400
núcleos
Cable de
25 ZR-RVV-3×2,5 Metro 200
alimentación
5. Sistema de monitoreo de equipos de construcción
Cantida Entid Descripci
Nº Nombre Parámetros principales
d ad ón
1 Controlador DDC 64 I/O, tipo de bus Unidad 14
 Computadora de
2 Incluyendo software Unidad 1
control principal
Pantalla de cristal
3 23" Unidad 4
lí
quido
Impresora de
4 Unidad 1
color
Controlador de
5 Pieza 4
comunicación
Software de
6 Juego 1
control soportado
Gabinete de
7 Pieza 14
control DDC
Sensor de
8 Pieza 60
temperatura
Interruptor de
9 Pieza 60
presión diferencial
10 Sensor de caudal Pieza 10
Actuador de
11 Pieza 60
válvula de aire
Actuador de
12 Pieza 60
válvula de agua
Canaleta de cables
13 100x100 Metro 700
metálica
14 Cable de control RVVP(4X1,5) Metro 1000
Cable de
15 RVSP(4X1.5) Metro 350
comunicación
Cable de
16 BYJ(2X1.5) Metro 350
alimentación
Tubo de acero de
17 JDG20 Metro 1700
pared delgada
6. Sistema de radiodifusión pública
Cantida Entid Descripci
Nº Nombre Parámetros principales
d ad ón
Host de control de
1 radiodifusión Unidad 1
digital
Dispositivo de
fuente de audio de Equipo de grabación y reproducción,
2 Juego 1
radiodifusión reproductor CD, micrófono
digital
Amplificador de
potencia de
3 3kW Juego 1
radiodifusión
digital
 Controlador por
zonas de
4 Unidad 1
radiodifusión
digital
Consola de
5 Unidad 1
llamada
Consola de
6 Unidad 1
sintonización
Dispositivo de
control de
7 radiodifusión de Soporte Juego 1
emergencia en
incendio
Fuente de audio
de emergencia de
8 Unidad 1
protección contra
incendios
Fuente de audio
SD\CD\USB, equipo de grabación y
9 de radiodifusión Juego 1
reproducción,
de servicio
Computadora de
10 Unidad 1
gestión
Altavoz de
11 Unidad 2
escucha de red IP
Controlador de
12 Unidad 1
matriz de entrada
Amplificador de
13 200W Unidad 7
terminal de red IP
Conmutador de
15 24 puertos Unidad 1
capa de acceso
cable de par
18 trenzado blindado STP-cat5e Metro 100
de Cat 5e
7. Sistema de distribución eléctrica UPS
Cantida Entid Descripci
Nº Nombre Parámetros principales
d ad ón
1 50KVAUPS Unidad 1
Gabinete de
2 distribución Unidad 1
eléctrica
Gabinete de
distribución
3 Unidad 1
eléctrica de alta
precisión
4 Baterí
a 12V, 24AH Pila 128
Gabinete de
5 Juego 3
baterí
a
Interruptor de
6 Juego 1
batería
Cable de conexión
7 Juego 1
de baterí
a
8 Cables WDZA-YJY-4X120+1X70 Metro 100
WDZA-YJY-5X16 Metro 100
WDZA-YJY-5X10 Metro 100
WDZA-BYJ-3X10 Metro 100
Canaleta de cables
9 corriente fuerte de SR 200X100 Metro 20
la sala de equipos
10 10KVAUPS Unidad 1
Baterí
a 12V, 24AH Unidad 16
8. Sistema de gestión de biblioteca
Sistema de gestión
1 Juego 1
de biblioteca

9. Gestión del aparcamiento

Canti
Nº Nombre Parámetros técnicos Entidad
dad
E5-2620 V3 (6 núcleos
2,4GHz)×1/16GB DDR4/300G
1 Servidor SAS×2/ bují a Unidad 1
caliente/SAS3008/DVD/1GbE×4/ali
mentación redundante/riel guí
a/2U
Computadora de intel I7/ Memoria 16GB/SSD
2 Unidad 1
facturación 500GB/2K/ monitor de 27 pulg.
Función de reconocimiento
automático de placas de matrí cula,
gestión jerárquica de operadores,
consulta de informes abundantes,
consulta de vehí culos en el sitio,
consulta de comparación de entrada y
Software de
salida, transferencia de turnos de
3 gestión del Juego 1
operadores, voz y visualización,
aparcamiento
función de operación fuera de lí nea,
función de respaldo de datos y
función de autodiagnóstico,
comparación de fotografí a automática
de imágenes de entrada / salida por
software.
 Dispositivo de
Duración de elevación de la
bloqueo de
barrera:≤1,5S; vida útil: 5.000.000
4 vehí culo en salida Unidad 2
veces: tiempo medio entre fallas:
/ entrada de
150.000 horas.
autopista
Integra las funciones de
reconocimiento de placas de
matrí cula, visualización con LED de
alto brillo de 4 lí
neas, anunciación en
voz; utiliza procesador ARM de 32
bit de nivel industrial, que tiene las
ventajas tales como bajo consumo de
potencia, alta velocidad, estable,
confiable, funciones poderosas; con
sistema operativo Linux empotrado:
almacenamiento de teléfonos fijos,
fuerte rendimiento en tiempo real,
alta confiabilidad; tasa de
Máquina integral
reconocimiento de placas de
de reconocimiento
5 matrí cula por la cámara: durante el Juego 2
de placas de
día ≥99,8%; durante la noche 99,6%;
matrícula
tasa de detección de placas de
matrícula: durante el día ≥99,9%;
durante la noche ≥99,7%; pantalla
LED de alto brillo de 4 lí neas: tipo de
módulo: matriz / luces de inserción de
alto brillo semi-abierta P4.75;
distancia entre puntos: 4,75mm x
4,75mm; resolución: 64 puntos x 64
puntos; contenido de visualización: 4
líneas x 4 caracteres Visualización
de plazas libres, facturación, placa de
matrí cula, aviso, información
personalizada, etc.
Duración de elevación de la
Barrera en barrera:≤1,5S; vida útil: 5.000.000
6 Juego 2
autopista veces: tiempo medio entre fallas:
150.000 horas.
Detección unidireccional, 220V,
Detector
7 tiempo de respuesta 10ms; Juego 2
geomagnético
sensibilidad regulable con 8 niveles;
Isla de seguridad
8 en el Personalización según el sitio Pieza 1
aparcamiento
 Bobina de
9 BV1.0 Pieza 2
inducción de tierra
Caja de fibras
10 Caja de fibras ópticas de 4 puertos Pieza 1
ópticas
Distribución de
Cable espiralado de fibra óptica de
11 cable espiralado Pieza 2
multimodo LC
de fibra óptica
12 Transceptor 100M Par 1
13 Conmutador Conmutador de 8 puertos Pieza 1
14 Cable óptico 4 núcleos Metro 100
Tubo de
15 PVC φ25 *1,4 mm Metro 100
distribución
Cable de par cable de par trenzado blindado de Cat
16 Metro 100
trenzado 5e
Cable de Cable de alimentación
17 Metro 100
distribución RVV3*1,5mm2
Cable de
18 Cable de botón RVV4*0,5mm2 Metro 100
distribución
10. Otros
Canti Descripci
Nº Nombre Parámetros principales Entidad
dad ón
Sistema de acceso
Diseñado por la empresa profesional,
1 a Juego 1
comprado por Parte A
telecomunicación
 电气设计

强电部分
一、设计依据
1.建筑概况：本项目位于中美洲国家萨尔瓦多共和国首都圣萨尔瓦多市内，建设
地点位于国家宫东南侧，为原国家图书馆所在地、抵押银行旧址。本项目总建设用地
约 5494 平方米，总建筑面积约 23800 平方米，占地面积约 4600 平方米。建筑地上面
积约 19600 平方米，其中图书馆部分约 16600 平方米，档案馆部约 3000 平方米；
地下面积约 4200 平方米，设停车库、设备房。建筑共 8 层，其中地下一层、地上七
层，建筑最高点约 37 米。此项目为国家级图书馆、档案馆，为一类高层建筑，主体采
用一级耐火等级设计。
2.初步设计阶段建筑、结构、水暖等工种提供的技术资料。
3.当地考察报告及相关市政资料。
4.《援萨尔瓦多国家图书馆项目立项建议书》。
5.《援萨尔瓦多国家图书馆项目可行性研究报告》。
6.《援萨尔瓦多国家图书馆项目可行性研究报告/立项建议书评估报告》。
7.《援萨尔瓦多国家图书馆项目管理任务采购文件（技术文件部分）》。
8.《援萨尔瓦多国家图书馆项目管理任务澄清答疑文件（技术文件部分）》。
9.本工程采用主要规范及标准：
《建筑设计防火规范》（GB50016-2014）（2018 版）；
《数据中心设计规范》（GB50174-2017 ）；
《图书馆建筑设计规范》 JGJ38-2015；
《档案馆建筑设计规范》 JGJ25-2010；
《火灾自动报警系统设计规范》 GB50116-2013；
《综合布线系统工程设计规范》 GB50311-2016；
《有线电视网络工程设计标准》 GB/T 50200-2018；
《公共广播系统工程技术规范》 GB50526-2010；
《安全防范工程技术标准》 GB50348-2018；
《车库建筑设计规范》 JGJ 100-2015；
 《汽车库、修车库、停车场设计防火规范》 GB50067-2014；
《供配电系统设计规范》 GB50052-2009；
《20kV 及以下变电所设计规范》 GB50053-2013；
《建筑物防雷设计规范》 GB50057-2010；
《建筑物电子信息系统防雷技术规范》 GB50343-2012；
《建筑照明设计标准》 GB50034-2013；
《电力工程电缆设计标准》 GB50217-2018；
《低压配电设计规范》 GB50054-2011；
《民用建筑电气设计标准 GB51348-2019》 GB51348-2019；
《消防应急照明和疏散指示系统技术标准》 GB51309-2018。

二、设计范围

1．高压进线电缆线路、高压配电系统及主变压器设计由萨方负责设计，我方施工

分界点为低压柜进线开关上端头以下的配电系统设计，柴油发电机应急系统的设计

2．低压配电系统；

3．照明系统；

4．建筑物防雷、接地系统及安全措施；

5．火灾自动报警及联动控制系统。

三、变配电系统

1．本项图书藏书量不超过 100 万册，本项目安防及计算机系统用电、消防动力用

电、应急照明用电、主要通道及楼梯间照明用电、客梯用电、排污泵、生活水泵用电为

一级负荷，其它负荷为三级负荷。

2．负荷计算：本工程设计高压配电房一间，低压总配电房一间，主变压器为 2 台（具

体由萨方设计）
。负荷计算详见下表：
设备 单台容 计算
T1 T2
数量 量 计算系数 计算容量 电流
用电设备别组 S(千
(台) (KW) COS P(千 Q(千 伏
Kx φ 瓦) 乏) 安) (A)
1 1F~7F 办公负荷 1 1 300.00 0.70 0.80 210 158 263 316
1 1F~3F 办公负荷 2 1 75.00 0.80 0.80 60 45 75 90
1 4F~6F 办公负荷 2 1 75.00 0.80 0.80 60 45 75 90
1 7F 办公负荷 2 1 60.00 0.80 0.80 48 36 60 72
一~七层公共走道
0 1 照明 1 85.00 0.80 0.85 68 42 80 96
1 0 应急照明总箱 1 65.00 0.90 0.85 59 36 69 83
1 0 普通电梯 1 1 60.00 0.70 0.70 42 43 60 72
0 1 普通电梯 2 1 70.00 0.70 0.70 49 50 70 84
1 0 消防电梯 1 1 20.00 1.00 0.70 20 20 29 34
0 1 消防电梯 2 1 20.00 1.00 0.70 20 20 29 34
一层弱电机房负
0 1 荷 1 60.00 0.80 0.90 48 23 53 64
1 三层空调负荷 1 135.00 0.70 0.80 95 71 118 142
1 屋面空调负荷 1 1 165.00 0.70 0.80 116 87 144 174
1 屋面空调负荷 2 1 165.00 0.70 0.80 116 87 144 174
1 屋面空调负荷 3 1 165.00 0.70 0.80 116 87 144 174
1 屋面空调负荷 4 1 150.00 0.70 0.80 105 79 131 158
1 屋面空调负荷 5 1 180.00 0.70 0.80 126 95 158 190
1 屋面空调负荷 6 1 180.00 0.70 0.80 126 95 158 190
1 屋面空调负荷 7 1 165.00 0.70 0.80 116 87 144 174
1 屋面空调负荷 8 1 160.00 0.70 0.80 112 84 140 168
1 屋面空调负荷 9 1 160.00 0.70 0.80 112 84 140 168
1 屋面空调负荷 10 1 160.00 0.70 0.80 112 84 140 168
1 厨房用电负荷 1 90.00 0.70 0.80 63 47 79 95
1 一层礼堂负荷 1 60.00 0.80 0.80 48 36 60 72
1 照明总箱 1 1 90.00 0.80 0.85 72 45 85 102
1 地下室普通动力 1 20.00 0.80 0.80 16 12 20 24
0 1 生活水泵 1 10.00 0.90 0.80 9 7 11 14
0 1 弱电机房总箱 1 90.00 0.80 0.80 72 54 90 108
1 一层排污泵 1 44.00 0.80 0.80 35 26 44 53
地下室消防负荷
0 总箱 1 80.00 0.90 0.80 72 54 90 108
地上消防负荷总
0 箱 1 141.00 0.90 0.80 127 95 159 191
0 室内消火栓泵 1 57.00 1.00 0.80 57 43 71 86
0 室内消火栓泵 1 51.00 1.00 0.80 51 38 64 77
0 自动喷淋泵 1 55.00 1.00 0.80 55 41 69 83

T1 变压器供电设
备 1549 1138 853 1422 1711
乘同时系数 0.80 0.80 910 682 1138 1369
自动电容器补偿 300
补偿后 0.92 910 382 987 1188
 采用变压器
(1250KVA)
负载率：0.79

T2 变压器供电设
备 1530 1111 830 1386 1668
乘同时系数 0.80 0.80 888 664 1109 1335
自动电容器补偿 300
补偿后 0.93 888 364 960 1155
采用变压器
(1250KVA)
负载率：0.77

3．电源：为保证本项目正式电力供应的可靠性及可操作性，根据考察报告的相关
情况，本项目拟采用一路高压电源供应，预留另一路高压电源的接入条件，另设置柴发
作为备用电源。 23KV 电缆引入地下一层高压配电房（具体高压配电系统设计由萨方设
计）。按项目需求低压系统采用 480V/208V/120V,480/240V/120V，60Hz 低压电源。

为保证计算机系统、消防系统、安防系统、客梯等重要负荷用电，另设置 1 台 500kW

（0.48KV）柴油发电机组作为备用电源。
EPS 电源：本项目 EPS 电源在当地不具备供应及维护条件，应急灯具选择满足当地
消防标准的自带蓄电池的应急和疏散照明灯具。
UPS 电源：本项目计算机系统、安防系统、火灾自动报警系统均设置 UPS 电源，由
相应系统配套。由于设置了柴油发电机组，其连续供电时间按 30min 配置。

本项目低压配电的变压器每 2 台成组，其低压侧组成单母线分段接线方式，设母联

柜，平时母联柜断开、2 台变压器同时工作；其中 1 台变压器故障、检修时，该台变压

器出线开关断开、再切除 2 台变压器上的三级负荷，母联开关合上，由剩下的 1 台变压

器对剩余的负荷（一级负荷）供电，保证这部分负荷的供电可靠性，以满足本项目的需

要。

4．各级负荷供电方式

一级负荷：由一路市电供电，其中消防负荷由双电源末端自动切换供电。
 三级负荷：无特殊配电要求，当变压器故障切换时予以切除。

5．计费

计量由供电公司提供表计，按当地供电公司要求为中压计量，电度计量表具体型号

和规格由萨方决定，此项应在与供电公司签订供电合同时约定。

6．测量

0.48kV 低压侧总开关柜装设有多功能电力监控仪表，测量内容同高压侧多功能仪

表，低压侧出线回路、树干式配电箱的进线侧按用途装设多功能型监控仪表，可测量三

相电流、电压、有功功率、有功电度等。

以上智能仪表具备远传的功能，可联网组成变配电综合监控及能源管理系统。

7．功率因数补偿及谐波治理

在变压器低压侧母线段采用专用无功补偿集中分步自动补偿，共加装低压电容器

600kVAR；补偿前，所有负荷的平均功率因数约为 0.8，补偿后，变压器低压侧功率因数

大于 0.9。

8．线路敷设

本项目室外部分 23kV 电缆路由由萨方设计，低压电缆采用热镀锌钢管埋地敷设或

电缆沟敷设；低压配电房电缆采用上出线，电缆一律在桥架内敷设。引出变配电房外的

配电回路，给普通负荷供电的回路均采用无卤低烟交联聚乙烯烃护套 B 类阻燃电缆在金

属桥架内敷设；给消防负荷供电的干线回路采用柔性矿物绝缘电缆，给消防负荷供电的

支线回路采用无卤低烟交联聚乙烯烃护套 B 类阻燃耐火电缆沿金属桥架敷设，桥架及其

金属安装件均涂防火漆，以达到防火效果。

9．设备选型

变 压 器 选 用 干 式 变 压 器 ， 根 据 不 同 设 备 配 电 要 求 ， 选 用 0.48KV/0.208KV ，

3(0.48/0.24/0.12)KV 等不同容量及规格变压器。绕组接线方式为 D，Yn11，保护罩由

厂家配套供货，与低压柜贴邻布置防护等级不低于 IP3X。

低压配电柜采用固定式开关柜，可选用国产设备，符合 IEC/CE 标准，电压及频率

满足当地使用要求。柜体额定绝缘电压为 1000V，额定冲击耐受电压为 12kV，外壳防护

等级为 IP42。垂直母排载流量可达到 3200A，主开关和联络开关、630A 以上开关采用

智能型万能式断路器，带长延时、短延时及瞬时过流保护和单相接地故障保护功能，其

它均采用塑壳式断路器配电子脱扣器。

电气所有设备应优先满足 UL 认证标准，或符合 IEC/CE 标准产品。

四、低压配电系统

1．供电方式
一般用电负荷采用分区树干式配电与放射式配电相接合；部分较重要的负荷以及大
型用电设备采用放射式配电；一级负荷等均由配电室引出双路专用供电线路并在末端切
换。二级负荷由两路低压电源引入，由配电室引出单路专用供电线路供电。三级负荷由
单路低压电源引入供电。各配电线路在各区域设置电气管井分区供电。

根据本工程建筑平面布局要求，以深入负荷中心为原则设置变配电房和垂直电气竖

井。配电干线由变配电房直接供电到竖井，配电支线路由配电竖井出线。

根据根据可行性研究报告及考察报告，萨尔瓦多采用的低压电源电压为

480V/240V/120V，其中工业设备的电压一般为 480V，照明设备的电压通常为 120V，空

调、热水器等高功率设备电压为 240V。

低压供电采用单母线分段方式，设置柴油发电机给一级负荷提供备用电源，低压柴

油与市政低压电源自动切换，市电电源故障时，柴油发电机自动启动为一级负荷供电，

柴油发电机自动启动时间不超过 15s。设另外一路电源给空调等三级负荷供电。

对于大楼内 480V 用电设备（如：水泵等）采用 480V 电源直接供电；对于大楼内空

调、热水器等高功率负荷，离大楼供电点较近的负荷直接用配电房内 480V/240V/120V

二级变压器提供的 240V 电源供电，离供电点较远的负荷，240V 电源无法满足电压降要

求的，可采用 480V 供电至设备附近，在设备附近设置 480V/240V/120V 二级变压器，可

满足 240V 用电设备和附近照明插座的供电要求；对于大楼内的照明等 120V 供电设备，

在大楼楼层设置 480V/208V 二级变压器，满足 120V 供电设备的供电需求。

2．室内场所普通负荷配电回路采用电缆、导线要求

本项目普通负荷供电均采用无卤低烟交联聚乙烯烃护套 B 类阻燃电缆和阻燃导线，

其阻燃级别选用 B 级。普通负荷配电回路均采用金属线槽敷设。

3．室内消防负荷配电回路采用电缆、导线要求
 根据国家规范要求，本项目消防负荷配电回路应采用防火配线，以保证在火灾时

持续供电。本项目消防负荷配电主干回路采用柔性矿物绝缘电缆，支线采用无卤低烟

交联聚乙烯烃护套 B 级阻燃耐火电缆和耐火导线，电缆和导线穿钢管敷设，钢管外壁

刷防火漆，以达到防火效果。

4．室外场所配电回路采用电缆、导线要求

室外场所干线和支线采用无卤低烟交联聚乙烯烃护套 B 类阻燃电缆和阻燃导线穿

钢管埋地敷设。

5．现场配电间的设置及配电、控制设备的安装方式

根据本项目功能要求，现场配电、控制设备均在设在强电间、机房内安装，离这些

场所较远的就地设置控制箱。

为保证变配电房的工作环境，变配电房配套空调通风设施，以保证配电间环境温度

不高于 30℃。当配电间与卫生间等潮湿场所相邻时，由建筑专业对相邻部位作防水、防

潮处理。

本工程动力箱、照明箱、控制箱除竖井、机房内明装外，其它均为暗装，箱体高度

600mm 以下，底边距地 1.5m；600mm～800mm 高，底边距地 1.2m；800mm～1000mm 高，底

边距地 1.0m；1000mm～1200mm 高，底边距地 0.8m；1200mm 以上，为落地式安装，下设

300mm 基础。以上所有箱体除标注外均按上进上出接线方式制作。应急照明箱箱体，应

有明显标志，并作防火处理。

6．电机启动方式

根据本项目的供电状况和减少对传动机械冲击的要求，延长各机械设备的工作寿命，

本项目单台容量为 30kW 以上的电机采用软启动或星三角启动，单台容量 30kW 及以下的

电机采用直接启动。为保证消防设施的可靠使用，消防设施不采用变频控制。

7．配电线路的保护及其选择性

所有配电线路一律进行过负荷保护、短路保护、及接地故障保护校验。

所有配电线路一律进行热稳定校验。

为保证电源质量，所有配电回路均对电压降进行校验，以保证各用电负荷供电电缆

的工作和启动电压降能满足规范规定和工艺设备安全运行的要求。用电设备端子处电压
偏差允许值为：
（1）电动机为±5％，
（2）照明：一般工作场所为±5％；当工作场所远

离变电所难以满足要求时可为＋5％和－10％。
（3）其他用电设备无特殊要求时为±5％。

8、能源管理系统

1. 本项目采用集中能源管理系统，实现本项目的能源消耗分析管理。

2. 系统采用 B/S 与 C/S 架构，分用户权限的信息平台，实现分区域、分项、分级的能

源数据统计、对比分析。

3. 数据可分别从本项目已建成的各系统中通过开放的接口协议网络独立获得。

5. 各系统根据能源管理系统的数据要求，进行采集设备的配置和网络搭建。

6. 采集设备采用 MODBUS 标准通讯协议。

7. 本项目设置能源监管中心，系统服务器放置在网络机房内，通过分配用户权限方式

进行管理和使用。

9．漏电火灾报警系统

本项目设置漏电火灾自动报警系统，系统由漏电监控探测器、CT、温度传感器、通

讯管理机、监控主机等组成。漏电探测设备安装于变压器配电柜的出线侧和树干式供电

配电箱的进线开关处，通过网络总线连入监控主机，监控主机设于消防控制中心。系统

可采集漏电电流、过电流、电压、线缆温度等信号，实现故障报警和联动控制功能。普

通负荷漏电报警后，经确认予以分路断电检查，消防应急负荷漏电只报警，不跳闸。漏

电电流报警整定值应不大于 300mA。

10、消防电源监控系统

本项目设置消防电源监控系统，系统由电压信号传感器、通讯管理机、消防电源监

控主机消防设备的末端双电源切换箱内设置电压信号传感器，各类消防设备供电的交流

或直流电源，包括主、备电源发生过压、欠压、缺相、过流、中断供电等故障时，消防

电源监控主机能进行声光报警、记录；并显示被监测电源的电压、电流值及准确的故障

点的位置；能提供 1 路 RS232 和 1 路 RS485 接口，将工作状态和故障信息传输给消防控

制室图形显示装置。监控主机设置于消防控制室内，通过软件编程远程设定现场传感器

的地址编码及故障参数，方便系统调试及后期维护使用。
五、照明配电系统

1.照明分类

根据本项目的功能特点，其人工照明按使用类别分为正常照明、应急照明、值班照

明和景观照明等，其中应急照明分为备用照明和疏散照明。

2.灯具及光源种类的选择

本工程照明系统全部光源均采用 LED 灯或节能型荧光灯等高效长寿命节能光源、各

类高效照明灯具以及电子镇流器等节能型电器附件，大幅度降低光源维护更换费用，降

低能耗。公共空间采用智能照明控制系统，根据不同需求、不同时段及自然光环境设定

多场景模式，在中央监控室集中控制。其他如办公室、会议室、档案库等区域采用就地

控制方式。

本项目主要场所的照度要求：

楼梯间 50Lx LED 吸顶灯

走道 100Lx LED 吸顶灯/嵌入式 LED 筒灯

门厅 100Lx 嵌入式 LED 筒灯

办公室、会议室 300Lx 单管 LED 灯

报告厅 500Lx 单管 LED 灯/嵌入式 LED 筒灯

卫生间 150Lx 防水防潮 LED 灯

普通阅览室 300Lx 双管 LED 灯（带防眩光罩）

珍藏本阅览室 500Lx 双管 LED 灯（带防眩光罩）

3.照度标准
当地对照度无强制性要求。本项目各场所照度按国标《建筑照明设计标准》GB50034-
2013 执行。

相关场所照明标准详见下表：
 4.应急照明设计
在公共走道、门厅、礼堂、报告厅、疏散楼梯、前室等处设置应急疏散照明，系统
采用就地控制自带蓄电池灯具，蓄电池持续供电时间不少于 60min，图书馆和档案馆等
人员密集场所的楼梯间、前室或合用前室水平照度不低于 10Lx，走道、门厅、礼堂和报
告厅水平照度不低于 3Lx，消防控制室、监控中心、弱电机房、变配电所、柴油发电机
房、消防电梯机房、消防水泵房等重要机房的照度不低于 1Lx，机房备用照明采用正常
照明灯具，在火灾时应保证正常的照度。本项目应急照明设计与设备应同时满足 NFPA
的相关规定。

5.室外照明
由于本项目红线范围内园区较小，场区基本被建筑覆盖，由此本项目室外照明设计
主要包括红线范围内的建筑外立面照明设计。
外立面照明设计：外立面照明应配合建筑造型和外立面配置选择合理的照明方式，
重点刻画主出入口、建筑轮廓灯区域，在主要建筑幕墙金属构架上设置 LED 点光源，进
行有机排列。
色温控制：建筑外立面色温应以 3000K-4000K 的光色为主。
照明控制：建筑外立面照明采用分组分时段自动开启，可分为平时、节日、节能等
多种模式，根据不同模式自定义灯具开启的范围和数量，并具备手动控制功能。
照明安全控制：供配电系统采用 TN-S 系统，各配电装置和照明灯具外壳应与 PE 线
可靠连接，形成良好的电气通路，保证人身及设备安全。地面安装灯具及附件正常工作
温度低于 30℃，表面温度高于 30℃安装在人可触及范围外或增加隔离装置。严格遵守
各区域眩光值低于标准值的要求，避免造成眩光伤害。
光污染控制：合理设置夜景照明的运行时段，及时关闭部分或全部夜景照明和非重
要景观区的建筑照明。应将照明的光线严格控制在被照区域内，限制灯具产生的干扰光，
超出被照区域的溢散光不应超过 15%。

6.照明系统的接地设计

室内外照明供电均采用 TT 系统，配电回路再增设剩余电流保护装置，采用Ⅰ类灯

具时，灯具的外露可导电部分应可靠接地。在电梯井道等狭窄场所，其照明采用安全电

压供电，其照明灯具选用Ⅲ类绝缘的安全电压灯具。

7.电弧探测设计
本项目为人员密集场所，在高度大于 12 米的空间区域，照明插座回路设置电弧探测器。

六、自动控制与自动调节

1、电力系统自动化控制

本项目高低压变配电系统采用微机综合继电保护装置和多功能智能数字仪表实现

电力系统自动化控制，全项目内部联网并预留向上级单位联网的接口。

2、照明系统自动化控制

本项目大厅、报告厅的照明系统、静态标识及灯箱、立面照明、景观照明皆采用模

块化照明系统自动化控制，全项目内部联网并预留向 BAS 系统联网的接口。

在值班室设置多功能显示控制屏，便于值班人员控制。各值班间，配电间设置多功

能控制面板。

3、空调、电梯、扶梯等楼宇电气设备的自动控制由楼宇自动化系统 DDC 统一实现，

除此之外，给排水、通风专业的楼宇设备还设有专门的连锁、控制电路，详相关专业初

步设计说明。

4、以上自动控制中，所有和消防有关的自动控制以消防报警及联动控制系统为优

先，相关部门的监控设计不会妨碍火灾自动报警及联动控制系统的运行。

七、无障碍设计

无障碍厕位底距地 0.5m 处设求助按钮（产品要求为双触点型），其门外上部距门框

顶 0.5m 设求助警铃（声光报警），为保证安全，采用安全特低电压供电，配套长寿命直

流电源，求助按钮与警铃的连线由设备配套安装；为保证无障碍厕位的报警需求能得到

切实响应（以防止无障碍厕位门外无管理人员），弱电火灾自动报警系统在每个无障碍

厕位另设置一个专用的单接点输入模块，通过求助按钮的一个输出接点接入火灾自动报

警系统，通过消防值班室值班人员对现场救助进行监督和确认。

八、电气抗震设计
本项目抗震设防烈度为八度，根据《建筑机电工程抗震设计规范》(GB50981-
2014)，机电工程需进行抗震设计并采用相应的抗震措施。抗震设计如下：
1、疏散应急照明、重要设施、通信、消防、安防系统、数据中心设备及线路均进
行抗震设防。
2、内径不小于 60mm 的电气配管、重力不小于 150N/m 的电缆梯架、电缆槽盒、母
线槽等的安装均满足抗震设防规定，对不允许损坏的导体做抗震加强处理。每段水平
直管道设置抗震支吊架。
3、开关柜，配电及控制柜（屏），直流屏等电气设备采取防柜（屏）内电器松
动、滑动、倾斜、震脱等抗震措施。柜（屏）同连接的硬母线、接地线等，在通过建
筑物防震缝、沉降缝，加设软连接。
4、柴油发电机组、变压器、蓄电池、电力电容器、配电箱（柜）、网络机柜、通
信设备及箱柜内元器件均安装牢固，满足抗震设防规定。
5、顶灯固定于楼板或吊顶吊杆上，由接线盒至灯具的线路穿可挠金属管敷设。
6、设在屋顶的天线、景观照明等机电设备采取防止因地震导致设备或部件损坏后
坠落伤人的安全措施。
7、线路穿越防火分区的缝隙采用柔性防火封堵材料封堵，并应在贯穿部位附近设
置抗震支撑。
8、管线与设备之间采用柔性连接，并在适当位置设置抗震支吊架及抗震支承。
9、电线、电缆、接地线敷设时应留有余量。
10、紧急广播系统预置地震广播模式。
具体抗震设计由施工单位深化设计完成，抗震支吊架具体指标参数不得低于以下
要求：
 1）抗震支吊架采用工厂预制成品构件，应包括锚固件、加固吊杆、抗震连接构
件、抗震斜撑及管道连接件等组成，
2）支吊架组装过程中，应做到可视化检测。安装所用锚栓应为后扩底锚栓并提供
相应的检测报告；
3）抗震支吊架系统，应具备权威机构第三方检测报告。

九、防雷、接地及等电位联结系统

1．防雷设计：

（1）本项目按二类防雷建筑设防，防雷接地、保护接地、变压器中性线接地、弱

电工作接地共用一套综合接地系统，接地电阻不大于 1 欧姆。

（2）接闪器：沿屋顶、女儿墙四周用 D12 镀锌圆钢敷设避雷带，另外在屋面突出

处设置避雷短针作接闪器，避雷带网格不大于 10m×10m 或 12m×8m。屋面所有突出金

属体均与接闪带连接。瓦坡屋顶防雷装置安装做法参考国标图集《民用建筑电气设计与

施工--防雷与接地》08D800-8 第 49 页。

（3）引下线：本项目的结构形式为钢筋混凝土结构，混凝土结构内的主钢筋（每

处直径不小于 16mm，根数不少于 2 根）采用焊接连接和直螺纹连接，其连接方式及截

面满足防雷规范的要求，并且间距不大于 18 米，可作为防雷及等电位联结系统的引下

线。

（4）接地装置：利用基础内钢筋作接地装置，利用结构柱、地梁、桩基、承台等

内部的主筋连通作自然接地体，结构基础钢筋（每处直径不小于 16mm，根数不少于 2 根）

一律采用焊接、绑扎等可靠连接的方式，所有金属件的连接方式及截面均满足防雷规范

的要求，并与引下线金属结构焊接连通，可以直接用作防雷及综合接地系统的自然接地

装置。

（5）防雷电波入侵：所有室内外进出的强、弱电电缆和电线一律穿钢管埋地或暗

敷引入，其与其它系统所有室内外进出的金属管道一律在进户处作等电位联结，以防止

雷电波沿室外管道引入。

（6）防雷电电磁感应

所有室内外进出的强、弱电电缆和电线一律穿钢管埋地或暗敷引入，电缆金属外皮
重复接地，并在室内第一级配电箱（配线箱）处加装 SPD，以防止雷电电磁感应的破坏。

本项目的电子信息系统防护等级为 B 级，按国家规范要求，在 10kV 配电系统母线

安装高压避雷器，在 0.4kV 配电系统母线侧加装第一级 SPD，SPD 标称放电电流≥15KA

（10/350μs）；各现场配电间总配电箱、屋顶室外风机及室外照明配电箱加装第二级

SPD，SPD 标称放电电≥30KA（8/20μs）；在所有弱电设备及其它重要设施设备处加装第

三级 SPD，逐级保护，以防止雷电过电压、操作过电压、故障过电压等浪涌电压对电气

设备的正常运行造成破坏，以保证设备的安全。

线路设备及电子设备的耐冲击过电压额定值为：总配电柜处 6KV，分配电箱处 4kV，

信息机房配电箱处 2.5 kV，特殊信息设备为 1.5 kV。各弱电信号系统线路应安装适配

的信号线路浪涌保护器。

2．接地设计：

（1）本工程采用共用接地系统，即防雷接地、变压器中性点接地、保护接地及弱

电系统接地等共用防雷基础接地装置。接地电阻不大于 1 欧姆。

（2）电气线路采用 TN-S 接地系统。在变电所内设置总接地点与基础钢筋连接。

（3）各弱电系统工作接地分别采用绝缘铜芯线引至接地端子箱, 通过接地端子箱

与基础钢筋连接。

（4）PE 线随线路配至各用电体，插座内 PE 线与 N 线应严格分开。

（5）等电位联结：建筑物内所有设备外露可导电部分和装置外可导电部分均应可

靠接地（PE），实施总等电位联结。浴室、游泳池等场所设置局部等电位联结，游泳池

在 0 区、1 区、2 区内均做辅助等电位联结。等电位联结包括给排水管道、电缆金属护

套、煤气管道（应通过保护间隙连通）、金属构件等，建筑物设置总等电位联结端子，

同时将各局部等电位联结端子、各电源 PE 线、各种金属管道等金属部件连接到总等电

位联结端子上。

（6）接地电阻检测

本项目建筑物四周设置不少于 4 处接地电阻测试端子板，接地电阻测试端子板在室

外离地 0.5 米嵌墙暗装，与建筑装饰相一致，并有可靠的防腐措施和明显的接地标志。

十、火灾自动报警系统
 1）保护级别
根据规范要求，设置火灾自动报警与联动控制系统，采用集中报警系统。
2）消防控制室
本项目在一层设置消防控制室，消防控制室设有直通室外的出入口；并配置有通向
城市消防部门的专用火警电话；消防控制室负责所有火灾报警信号处理和集中显示,并
对消防联动设备进行集中控制﹑监视﹑显示和检测,设有火灾报警控制器、消防联动控
制器、消防控制室图形显示装置、消防专用电话总机﹑消防应急广播控制装置﹑消防应
急照明和疏散指示系统控制装置、专用供配电系统（含专用 UPS）等设备。
3）点式感温及感烟探测器的设置
本项目在建筑内各图书馆的书库、阅览室、办公室，档案馆的档案库阅览室、办公
室，办公区的会议室、多功能厅，前室、走道、车库、设备用房以及其它高度低于 12 米
的空间设置点式智能感烟探测器；在柴发机房和其他有可靠联动要求或分布动作的房间
设置智能点式感温探测器；在柴发机房油箱间设置可燃气探测器，并报警信号传送至消
防控制室。感烟和感温探测器的保护半径和保护面积按照下表执行：
探测器种 地 面 面 房间高 一只探测器保护面积 A 和保护半径 R

类 积（㎡） 度（m） 屋顶坡度

≤15° 15-30° ＞30

A（㎡） R（m） A（㎡） R（m） A（㎡） R（m）

感烟探测 ≤80 ≤12 80 6.7 80 7.2 80 8.0

器 ＞80 6-12 80 6.7 100 8.0 120 9.9

≤6 60 5.8 80 7.2 100 9.0

感温探测 ≤30 ≤8 30 4.4 30 4.9 30 5.5

器 ＞30 ≤8 20 3.6 30 4.9 40 6.3

4）吸气式感烟火灾探测器的设置
在建筑高度大于 12 米的室内空间、特殊设备用房（如网络机房）及需要进行火灾
早期探测的场所设置吸气式感烟火灾探测器。采样管网的一个探测单元的采用管总长度
不超过 200m，单管长度不超过 100m，同一根采样管不应穿越防火分区。采样孔总数不
超过 100 个，单管上的采样孔数量不超过 25 个。
 根据规范要求，建筑高度大于 12 米的室内空间，除设置吸气式感烟火灾探测器外，
同时设置线型光束感烟火灾探测器。
5）手动火灾报警装置的设置
手动火灾报警系统包括在每层适当位置设置手动报警按钮, 现场人员可就近向消
防控制室手动报警。在每个消火栓配备消火栓报警按钮。
每个防火分区应至少设置一只手动火灾报警按钮。从一个防火分区内的任何位置到
最邻近的手动火灾报警按钮的步行距离不应大于 30m。手动火灾报警按钮宜设置在疏散
通道或出入口处。壁挂安装时，底边距地 1.4m。
6）区域显示器的设置
每个报警区域设置一台区域显示器（火灾显示盘），区域显示器设置在出入口等明
显及便于操作的部位。壁挂安装时，底边距地 1.4m。
7）相关专业的火灾自动报警装置
相关专业的消防专用装置,例如水流指示器﹑湿式报警阀﹑防火阀，排烟阀等通过
消防专用输入输出模块与火灾自动报警系统联网,其相关信号输入到消防控制室,保障
各闸阀工作状态正常。喷淋水泵除由控制模块、消防控制室、消防水泵房控制启动外,
还可由湿式报警阀的压力开关直接控制启动。
8）联动控制
A、消火栓系统控制
消火栓系统出水干管上设置低压压力开关、高位消防水箱出水管上的流量开关或报
警阀压力开关等信号作为触发信号，直接控制启动消火栓泵。消火栓按钮信号应作为报
警信号及启动消火栓泵的联动触发信号，由消防控制室联动控制消火栓泵的启动。消防
控制室能显示报警部位并接收其反馈信号，消防控制室可通过控制模块编程，自动启动
消火栓泵，在联动控制台上，可通过硬线手动控制消火栓泵。消防控制室能显示消火栓
泵电源、泵的起、停、工作及故障状况。消防泵房可手动启动消火栓泵。室内消防水池
达最低水位时，手动关闭室内消火栓泵。室内消防水池水位达最低或溢流水位时，向消
防控制室发出声光报警信号。
B、喷淋系统控制
湿式喷淋系统火灾时闭式喷头的玻璃球爆破喷水，由湿式报警阀压力开关的动作信
号作为触发信号，直接启动喷淋泵。消防控制室可通过控制摸块编程，自动启动自喷加
压泵。在消防控制室联动控制台上，可通过硬线手动控制喷淋泵。消防控制室能显示水
流指示器、信号阀、压力开关、喷淋泵的启动和停止的动作信号，能显示喷淋泵电源、
工作及故障状况。室内消防水池达最低水位时，手动关闭自动喷淋泵。室内消防水池水
位达最低或溢流水位时，向消防控制室发出声光报警信号。该系统也可在现场附近人工
应急操作，消防泵房可手动启动喷淋泵。
C、气体灭火系统控制
本工程在配电房、弱电机房、图书馆的藏书库、档案库房等处设置气体灭火系统。
控制要求：设有自动控制、电气手动控制，机械应急手动操作三种控制方式。有人
工作或值班时，设定在手动挡；无人值班时，设定在自动挡。自动、手动控制方式的转
换，可在灭火控制器上实现，并可在防护区内的手自动控制状态显示装置上显示。在每
个防护区域主入口设置起动/停止按钮盒。
自动控制：每个防护区域内都设有温感、烟感，信息网络机房机房内另设有空气采
样早期烟雾探测器，当某一种探测器报警时，系统进入报警状态；当两只独立的探测器
都报警或者一只火灾探测器与一只手动火灾报警按钮报警时，气体灭火控制器启动设在
该防护区域内的声光报警器；当同一防护区域内与首次报警的火灾探测器或手动报警按
钮相邻的感温探测器或手动报警按钮报警时，气体灭火控制器发出联动控制信号：通知
防护区内人员疏散，关闭防护区域的送排风机、空调、防火阀和防护区的门窗等；再经
过 30s 延时或根据需要不延时，控制器将启动气体钢瓶组上释放阀的电磁启动器和对应
防护区域的选择阀；气体释放后，设在管道上的压力开关将灭火剂已经释放的信号送回
控制器以及消防控制中心的火灾报警系统。而保护区域门外的火灾声光报警器及喷洒指
示灯，在灭火期间一直工作，警告所有人员不能进入防护区域，直至确认火灾已经扑灭。
手动控制：确认火灾后，人工直接启动防护区门外对应的紧急启动按钮，系统将不
经过延时而被直接启动，释放气体。气体灭火控制器上应设置对应于不同防护区的手动
启动和停止按钮。
应急操作：当自动控制和手动控制均失灵时，可通过操作设在钢瓶间中钢瓶释放阀
上的手动启动器和区域选择阀上的手动启动器，来开启整个气体灭火系统。
在气体喷射前，切断防护区内一切与消防电源无关的设备。灭火后，启动通风设备
排气。
消防控制室能显示气体灭火系统防护区的火灾探测器报警信号、选择阀的动作信号、
压力开关的动作信号及喷射及通风空调等设备的状态，同时也能接收每个防护区的气体
灭火系统控制盘送出的系统故障信号及手自动控制状态。气体灭火控制盘通过报警联动
总线与消防控制室内的火灾报警控制器连接。
设置气体消防房间的电动防火阀，火灾时关闭，并向消防控制中心反馈信号。进行
气体灭火后，阀门打开进行事故后排风。
D、防排烟系统控制
当加压送风口所在防火分区内两只独立火灾探测器或一只火灾探测器与一只手动
火灾报警按钮报警后，由消防控制室联动控制送风口开启及启动加压送风机。
当同一防烟分区内两只独立火灾探测器报警后，消防控制室根据火灾区域立即自动
打开相关楼层及区域的排烟窗、排烟阀和排烟口，停止该区域的空气调节系统，同时排
烟口、排烟窗或排烟阀开启的动作信号作为排烟风机的联动触发信号，由消防控制室启
动相应的排烟风机；当火灾温度达到 280℃时，排烟阀熔丝熔断，排烟风机入口处 280℃
排烟阀关闭，联锁停止相应的排烟风机，并反馈至消防控制室。
消防风机、送风口、排烟口、排烟窗或防火阀的动作状态信号均反馈至消防中心。
在消防控制室联动控制台上，可通过硬线手动控制防排烟风机。
E、防火门及防火卷帘的控制
防火门：本工程设置防火门监控系统，防火门监控器设置在消防控制室。对于常闭
防火门，应能监视其工作状态，当其处于非正常打开或非正常关闭状态时，通过监控模
块向防火门监控主机发出故障报警信号，提示防火门处于开启状态或提示关闭。对于常
开防火门，系统应对常开防火门的开启、关闭及故障状态进行监控，当火灾发生时，接
收消防联动控制器火警信号，受控关闭常开防火门，同时反馈信号至防火门监控主机。
由其所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动报警按钮
的报警信号，作为常开防火门关闭的联动触发信号，联动触发信号应由火灾报警控制器
或消防联动控制器发出，并应由防火门监控主机联动控制防火门关闭。
疏散通道上的防火卷帘：防火分区内任两只独立的感烟火灾探测器或任一只专门用
于联动防火卷帘的感烟火灾探测器的报警信号应联动控制防火卷帘下降至 1.8 米处；任
一只专门用于联动防火卷帘的感温火灾探测器的报警信号应联动控制防火卷帘下降到
楼板面；在卷帘的任一侧距卷帘纵深 0.5m~5m 内应设置不少于 2 只专门用于联动防火卷
帘的感温火灾探测器。手动控制方式，应由防火卷帘两侧设置的手动控制按钮控制防火
卷帘的升降。
非疏散通道上的防火卷帘：应由防火卷帘所在防火分区内任两只独立的火灾探测器
的报警信号，作为防火卷帘下降的联动触发信号，并应联动控制防火卷帘直接下降到楼
板面。手动控制方式，应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降，并
应能在消防控制室内的消防联动控制器上手动控制防火卷帘的降落。
F、其他
火灾确认后，消防中心发信号强制电梯全部降停于首层，并接收其反馈信号。由发
生火灾的报警区域开始，顺序启动全楼疏散通道的消防应急照明和疏散指示系统，系统
全部投入应急状态的启动时间不应大于 5S。切断火灾区域及相关区域的非消防电源。
启动建筑内的所有火灾声光报警器及消防广播。
门禁系统中门禁控制器通过联动控制模块分别接入火灾报警总线，火灾时开启相应
区域门锁，以便疏散，并反馈信号到消防控制室。
9）消防警报装置
A、火灾警报器声压级不应小于 60dB，在环境噪声大于 60dB 的场所设置火灾警报
器时，其声压级应高于背景噪声 15dB。
B、火灾声光报警器与火灾广播应采用分时播放控制：先鸣警报 8~16s；间隔 2~3s
后播放应急广播 10~30s；再间隔 2~3s 依次循环进行直至疏散结束。
C、火灾确认后应启动建筑内的所有火灾声光报警器。火灾自动报警系统应能同时
启动和停止所有火灾声光报警器工作。
D、当采用壁挂安装方式时，底边距地 2.3m。
本项目火灾应急广播利用公共广播系统设置的扬声器、功率放大器、控制矩阵等。
在消防控制室设置火灾应急广播音源、呼叫站、火灾应急广播控制盘、专用模块箱等设
备，通过控制模块为每一个防火分区设置对应的干结点，公共广播系统主机从火灾报警
系统获取失火区域信息，根据预先设定的逻辑关系，自动或手动将相关区域的正常广播
切换为火灾应急广播。当发生火灾时，广播通知顺序为：发生火灾的防火控制分区及相
邻防火控制分区-发生火灾的楼层-全楼。
10）消防广播
本项目火灾应急广播利用公共广播系统设置的扬声器、功率放大器、控制矩阵等。
在消防控制室设置火灾应急广播音源、呼叫站、火灾应急广播控制盘、专用模块箱等设
备，通过控制模块为每一个防火分区设置对应的干结点，公共广播系统主机从火灾报警
系统获取失火区域信息，根据预先设定的逻辑关系，自动或手动将相关区域的正常广播
切换为火灾应急广播。火灾时可自动或手动强制播放火灾应急广播。当火灾确认后，应
同时向全楼播放广播。
消防控制室应能显示消防应急广播的分区工作状态，能监听消防应急广播，并能自
动对广播内容录音。
每个扬声器的额定功率不应小于 6W，其数量应能保证从一个防火分区内的任何部
位到最近一个扬声器的直线距离不大于 25m，走道末端距最近的扬声器距离不应大于
12.5m。当采用壁挂安装方式时，底边距地 2.3m。
11）消防通信
在变配电室、消防水泵房、主要通风和空调机房、排烟机房、柴油发电机房、与消
防联动控制有关且有人值班的设备机房等处设置消防专用对讲电话；在疏散走道﹑疏散
楼梯厅等消防专业人员临时工作的场所配置消防电话插孔,供火灾时指挥调度用；电梯
轿厢内设置能直接与消防控制室通话的专用电话。
在消防控制室内设置直通城市消防部门的外线电话。
12）线路敷设
消防控制﹑通信﹑警报﹑和电源线路皆采用 A 级阻燃耐火型铜芯双绞线,水平支线
线芯截面一律为 1.5mm2,穿金属管在楼板内暗敷设,保护层厚度不小于 30mm,引到探测
器及控制模块的外露部分穿金属软管保护,并外涂防火漆;垂直干线线芯截面一律为
2.5mm2,穿经过防火保护措施处理过的金属线槽在弱电竖井内明敷设。低电平传输的消
防线路可共管(槽)敷设，消防广播线路单独用管(槽)敷设。
13）本项目火灾自动报警系统应满足 NFPA 的相关规定，消防控制主机、探测器、
显示盘等设备应选择结果 UL 测试或 FM 认证的产品。
14）电气火灾报警系统：本项目按国标设置电气火灾自动报警系统，系统由漏电监
控探测器、CT、温度传感器、通讯管理机、监控主机等组成。漏电探测设备安装于变电
所低压配电柜的非消防配电出线回路上，通过网络总线连入监控主机，监控主机设于消
防控制中心。系统可采集漏电电流、过电流、电压、线缆温度等信号，实现故障报警和
联动控制功能。普通负荷漏电报警后，经确认予以分路断电检查，消防应急负荷漏电只
报警，不跳闸。漏电电流报警整定值应不大于 300mA。
十一、电气节能设计

1、变配电及供电系统节能

（1）本项目变配电房及配电间位于用电负荷中心，使各个电压等级的供电距离均

最短，减少供电损耗，以达到节能的目的。

（2）变压器采用 SCB13 节能低损耗型变压器，接线选用 D，yn11 形式，使变压器

容量在三相不平衡负荷下得以充分利用，并有利于抑制高压三次谐波电流。

（3）采用低压无功功率因数补偿，提高功率因数，降低无功损耗。同时变压器低

压母线侧安装专用有源滤波装置，减少谐波损耗。

（4）设置先进的配电监控和能量管理系统，通过对各电力设备运行状态的实时监

测，完成保护、监视、遥控、报警及诊断记录等功能，进行电力负荷管理与控制，提高

系统可靠性和适应性，大大提高维护管理效率，降低因电力系统故障发生事故的隐患和

影响。

2、照明节能

（1）本项目照明设计宗旨是采用自然照明与人工照明相结合的方式，充分利用自

然照明，采用高效、节能的人工照明，达到高效、节能、舒适、有益环境和提高效率的

绿色照明的设计目标。

（2）照明设计满足《建筑照明设计标准》GB50034-2013 所对应的照度标准、照明

均匀度、统一眩光值、照明密度值（目标值）、能效指标等相关标准值的综合要求。

（3）本项目选用高效节能荧光灯以及金属卤化物灯等高光效、高显色性、多色调、

长寿命的光源，并采用高效灯具，以直接照明为主、间接照明为辅，最大限度地提高人

工照明效率，以达到节能目的。

（4）采用智能照明控制系统，将大厅、公共走道、报告厅等公共场所照明按不同

需求、不同时段及自然光环境设定多场景模式，以满足节能及管理的要求。

3、自动控制与自动调节节能

本项目设置建筑设备监控系统（BAS），通过对给排水、空调、交通等用电设备的智

能监控，以达到节能目的。
十二、电气环保设计

1、变压器选用低噪音型，低能耗型，并带保护外罩。

2、柴油发电机采用静音式柴油发电机

2、选用高效节能灯具，功率因数在 0.9 以上。

3、电缆及导线均选用低烟无卤电缆。

十三、强电主要设备材料表

序号 名 称 型号及规格 单位 数量 备 注

变配电部分

1 低压开关柜 美标 台 14

2 基础槽钢 10＃ 米 120

3 接地扁铜 40×4 镀锡扁铜 米 200

4 电力监控系统 含系统管理主机及软件 套 1

5 网络电力仪表 个 120

6 柴油发电机 500KW 480V 美标 台 1

7 高压开关柜 23KV 台 10

SCB13-1250KVA,D,Yn11,IP31
8 一级变压器 台 2
，23KV/0.48KV
200KVA,D,Yn11,IP31 ，
9 二级低压变压器 台 10
0.48KV/0.208KV
150KVA,D,Yn11,IP21 ，
10 台 1
0.48KV/0.208KV
100KVA,D,Yn11,IP21 ，
11 台 5
0.48KV/0.208KV
75KVA,D,Yn11,IP21 ，
12 台 12
0.48KV/0.208KV
3x30KVA,D,Yn11,IP21 1 ，
13 台 1
3(0.48KV/0.24/0.12)KV

14 密集母线 1000A 480V 米 70

能源管理系统

1 通讯机柜 套 1
2 后台监控系统计算机 套 1

3 通讯电缆 光纤 米 200

4 智能电表终端 美标 台 25

5 六类网线 UTP 米 500

6 屏蔽双绞线 WDZB-RYSP2 *1.0 米 2000

防火漏电系统

漏电火灾报警监控主
1 台 1
机
漏电火灾报警系统管
2 套 1
理计算机及软件

3 漏电火灾报警探测器 个 150

4 漏电互感器测温探头 个 150

5 屏蔽电线 WDZN-RYSP-2X1.5 米 2000

6 电源线 WDZN-BYJ-2X1.5 米 2000

7 热镀锌焊接钢管 SC20 米 4000

消防电源监控系统

消防电源监控系统主
1 台 1
机
消防电源监控系统管
2 套 1
理计算机及软件
消防电源监控电压传
3 个 20
感器

4 对绞线 WDZBN-RYS-2X1.5 米 1000

5 电源线 WDZBN-BYJ-2X1.5 米 1000

6 热镀锌焊接钢管 SC20 米 2000

电力部分

1 电力配电箱 美标 台 32

2 单水泵潜水泵控制箱 美标 台 10

3 双水泵潜水泵控制箱 美标 台 6
4 终端电力配电箱 美标 台 32

5 双电源切换箱（电力） 美标 台 15

6 接地电阻检测端子 个 4

7 等电位接地端子板 块 25 LEB

8 等电位接地端子板 块 1 MEB

9 接地线 25X4 热镀锌扁钢 米 1200

10 密集母线 630A 米 100

11 500A 米 54

无卤低压交联 B 级阻燃 WDZB-YJY-1KV-

12 米 720
电力电缆 4X240+1X120
WDZB-YJY-1KV-
13 米 180
4X185+1X95
WDZB-YJY-1KV-
14 米 90
4X150+1X70
WDZB-YJY-1KV-
15 米 27
4X120+1X70
WDZB-YJY-1KV-
16 米 495
4X70+1X35
WDZB-YJY-1KV-
17 米 90
4X50+1X25
WDZB-YJY-1KV-
18 米 90
4X35+1X25

19 WDZB-YJY-1KV-5X16 米 270

20 WDZB-YJY-1KV-5X10 米 270

无卤低压交联 B 级阻燃 WDZBN-YJY-1KV-

21 米 135
耐火电力电缆 4X50+1X25
WDZBN-YJY-1KV-
米 180
4X35+1X16
WDZBN-YJY-1KV-
米 270
4X25+1X16

WDZBN-YJY-1KV-5X16 米 810

22 柔性矿物绝缘电缆 BTLY-3X240+2X120 米 90

23 BTLY-3X120+2X70 米 90
24 BTLY -3X70+2X35 米 540

25 BTLY -4X50+1X25 米 900

26 BTLY -3X35+2X16 米 180

BTLY -3X25+2X16 米 405

27 BTLY -5X16 米 1080

金属桥架 CT 800X200 米 150

CT 600X200 米 200

CT 400X200 米 300

28 SR 300X150 米 800

29 SR 200X100 米 1200

30 热镀锌焊接钢管 SC100 米 100

31 热镀锌焊接钢管 SC80 米 500

32 热镀锌焊接钢管 SC50 米 500

33 热镀锌焊接钢管 SC40 米 1000

照明部分

1 双管荧光灯 2*20W LED 120V 60HZ 盏 540

2 单管荧光灯 1*20W LED 120V 60HZ 盏 450

3 嵌入式筒灯 10W LED 120V 60HZ 盏 785

吸顶灯 8W LED 120V 60HZ 盏 140

防水防尘灯 10W LED 120V 60HZ 盏 110

4 单相插座 16A 120V 个 1050

5 双控开关 120V 10A 个 20

6 延迟开关 120V 10A 个 50

7 单联单控暗开关 120V 10A 个 100

8 双联单控暗开关 120V 10A 个 400

9 三联单控暗开关 120V 10A 个 200

10 阻燃电线 WDZC-BYJ-750-2.5 米 91800

11 耐火电线 WDZCN-BYJ-750-2.5 米 59400

12 耐火电线 WDZCN-BYJ-750-4 米 5400

13 热镀锌焊接钢管 SC20 米 27000

14 热镀锌金属线槽 SR 100X100 米 800

智能照明系统

序号 名 称 型号及规格 单位 数量 备 注

智能照明控制系统分
1 台 1
机

2 8 端口以太网交换机 台 1

3 系统电源 ASF.PW.24V 台 1

4 总线耦合器(网关) ASF.CP.4 台 1

5 时钟控制器 ASF.TM.8 台 1

6 可编程控制面板 ASF.IP.7 个 30

6 路 20A 自锁型继电
7 ASF.RL.4.20AZSF 台 30
器模块

8 智能照明控制总线 RVS-4*1.0 米 2000

9 热镀锌钢管 SC20 米 2000

应急照明系统

序号 名 称 型号及规格 单位 数量 备 注

消防应急标志灯具- 120/277V 60Hz 90min LED UL

1 套 135
安全出口 认证 西班牙文显示
消防应急标志灯具- 120/277V 60Hz 90min LED UL
2 套 40
楼层显示 认证 西班牙文显示

3 消防应急标志灯具- 120/277V 60Hz 90min LED UL 套 280

 单向指示 认证 西班牙文显示

消防应急标志灯具- 120/277V 60Hz 90min LED UL

4 套 10
双向指示 认证 西班牙文显示
120/277V 60Hz 90min 2*3W-
5 消防应急照明双头灯 套 400
LED UL 认证, 壁装

6 电源线 WDZN-BYJ-3X2.5 米 9000

7 焊接钢管 SC20 米 9000

消防应急标志灯具- 120/277V 60Hz 90min LED UL

1 套 135
安全出口 认证 西班牙文显示
消防应急标志灯具- 120/277V 60Hz 90min LED UL
2 套 40
楼层显示 认证 西班牙文显示

立面照明

序号 名 称 型号及规格 单位 数量 备 注

1 LED 线条灯 120V 18W 盏 120

2 LED 洗墙灯灯 120V 27W 盏 40

3 LED 地埋灯 120V 70W 盏 40

4 LED 投光灯 MVF619 70W 盏 20

5 LED 投光灯 MVF619 150W 盏 60

内配置 4 个 6 路 20A 自锁型继

6 照明配电箱 个 3
电器模块
无卤低压交联 B 级阻
7 WDZB-YJY-1KV-4X35+1X16 米 360
燃电力电缆
无卤低压交联 B 级阻
8 WDZB-YJY-1KV-3X2.5 米 3600
燃电力电缆
无卤低压交联 B 级阻
9 WDZB-YJY-1KV-3X4 米 1800
燃电力电缆

10 热镀锌焊接钢管 SC25 米 5400

景观照明

1 LED 庭院灯 LED 30W 套 75

XL-21 型,内配置 3 个 6 路 20A

2 照明配电箱 个 2
自锁型继电器模块

3 无卤低压交联 B 级阻 WDZA-YJY-1KV-4X35+1X16 米 540

 燃电力电缆

无卤低压交联 B 级阻
4 WDZA-YJY-1KV-3X2.5 米 2700
燃电力电缆
无卤低压交联 B 级阻
5 WDZA-YJY-1KV-3X4 米 900
燃电力电缆

6 热镀锌焊接钢管 SC25 米 2700

7 热镀锌焊接钢管 SC32 米 900

火灾自动报警与消防联动系统

集中火灾自动报警控制
1 台 1
器

2 多线制控制盘 8 回路 台 2

3 消防专用电话总机 配套 台 1

4 消防联动控制主机 套 1

5 图形显示装置 套 1

6 UPS 电源 10KVA3 小时 台 1

7 隔离模块 只 60

8 接线端子箱 台 15

9 楼层显示器 台 15

10 智能烟感探测器 只 850

11 智能温感探测器 只 60

12 消防电话分机 只 25

手动报警按钮（带电话
13 只 85
插孔）
声光报警器（带输出模
14 只 85
块）

15 单输入单输出模块 只 205

16 单输入模块 只 155

17 消火栓报警按钮 只 120
18 气体灭火控制器 台 7

19 启停按钮 只 7

20 放气信号灯 只 10

21 气体灭火声光报警器 只 20

气体灭火单输入输出模
22 只 20
块

23 空气采样探测主机 包含采样管等 套 1

24 空气采样现场控制箱 只 1

线型光束感烟火灾探测
25 套 4
器接收器
线型光束感烟火灾探测
26 套 4
器发射器

27 防火门监控器 套 1

28 防火门监控分机 台 2

29 防火门监控模块 只 60

30 防火门门磁开关 只 25

31 电源线 WDZN-BYJ-2.5 米 900

32 电源干线 WDZN-RYY-2x4 米 800

33 电源线 WDZN-RYY-2x2.5 米 6000

34 信号干线 WDZN-RYS-2x2.5 米 600

35 信号线 WDZN-RYS-2x1.5 米 16000

36 信号线 WDZN-RYS-4x1.5 米 800

37 消防电话线 WDZN-RYSP-2x1.5 米 2700

38 控制线 WDZNA-KYY-4x1.5 米 1500

39 控制线 WDZNA-KYY-7x1.5 米 1600

40 金属防火线槽 SR300x150 米 100

41 SR200x100 米 100

42 SR100x100 米 600
43 热镀锌钢管 SC50 米 200

44 SC32 米 2500

45 SC25 米 2500

46 SC20 米 16000

广播系统（消防广播）

1 消防网络广播主机 含功放，前端音源等 套 1

2 火灾应急广播控制装置 配套 套 1

3 吸顶式扬声器 6W 台 150 防火型

4 壁挂式扬声器 6W 台 30 防火型

5 控制电缆 WDZN-RYSP-2X1.5 米 100

6 光纤 4 芯单模 米 100

7 非屏蔽双绞线 UTP-cat6 米 300

8 广播线 WDZN-RYS-2X1.5 米 2000

9 热镀锌钢管 JDGΦ20 米 1500

10 热镀锌钢管 JDGΦ25 米 500

11 防火金属线槽 SR100X50 米 200

其他

1 抗震支架 JDGΦ20 项 1
智能化部分

一、设计总述

1．建筑概况：
建筑概况同电气设计。
2．设计依据
（1）本设计遵从以下设计规范及标准：
《民用建筑电气设计规范》 GB 51348-2019
《智能建筑设计标准》 GB 50314-2015
《安全防范工程技术标准》 GB 50348-2018
《入侵报警系统工程设计规范》 GB 50394-2007
《视频安防监控系统工程设计规范》 GB 50395-2015
《民用闭路监视电视系统工程技术规范》GB 50198-2011
《出入口控制系统工程设计规范》 GB 50396-2007
《综合布线系统工程设计规范》 GB 50311-2016
《综合布线系统工程验收规范》 GB 50312-2016
《有线电视网络工程设计标准》 GB/T 50200-2018
《数据中心设计规范》 GB 50174-2017
《公共广播系统工程技术规范》 GB 50526-2010
《建筑设计防火规范》 GB 50016-2014 (2018 年版)
《车库建筑设计规范》 JGJ 100-2015；
《汽车库、修车库、停车场设计防火规范》GB 50067-2014
《建筑物电子信息系统防雷技术规范》 GB 50343-2012
《图书馆建筑设计规范》 JGJ38-2015
《公共建筑节能设计标准》 GB 50189-2015
《绿色建筑评价标准》 GB/T 50378-2019
《建筑工程设计文件编制深度规定》 2016 年版
（2）业主及有关管理部门对本初步设计的要求。
（3）本项目方案设计阶段各有关部门的批复意见。
 （4）本项目用地周边电信等各市政设施条件。
（5）甲方提供的设计任务书。
3．设计范围
根据设计任务书、有关设计资料及本工程实际情况，本工程弱电设计包括如
下几个系统：
通信接入系统、信息网络系统、用户电话交换系统、综合布线系统、安全防
范系统（视频监控系统、门禁系统、入侵报警系统、停车场管理系统）、建筑设
备管理系统、公共广播系统、机房工程。
4.设计分工界面
根据建设部《民用建筑设计文件编制深度规定》的要求，本阶段设计文件与
后续阶段设计文件的相关专业分工及交接界面作如下约定：
（1）电话通信系统的分界点在电信接入间（本工程内）的总配线架，信息
网络系统的分界点在建筑物网络机房内的总配线架。接入网的信号设施由运营商
负责设计与安装。
（2）移动电话信号覆盖系统由移动运营商及承包商负责设计与安装。
（3）需要二次装修的大开间场所，其弱电插座需根据二次装修设计。

二、信息接入系统

通信接入系统包括两大部分：一是语音通信系统，传输信息以语音为主兼有
数据与传真等；二是联接各种高速数据处理设备（如网络交换机、服务器、工作
站等）的计算机网络系统。在大楼一层设置信息接入机房，作为不同通讯运营商
外线接入。选择三家以上的电信运营商（CLARO、TIGO、DIGICEL 等运营商）接入。
线路均采用光纤接入方式。
本项目语音与数据接入均从市政通信网采用光缆引入至弱电接入机房，前端
设备由运营商负责。

三、信息网络系统

本项目根据使用功能分为办公网和运维网，其中办公网为大楼的数据传输提
供服务，运维网为大楼的智能化设备（如：摄像机、门禁等）提供网络服务。
两套网的网络拓扑结构均采用星型二层拓扑结构，分为核心层和接入层。核
心层为设置在网络中心机房内的 1 台高性能万兆交换机，作为整个大楼的数据交
换的枢纽，承载大楼的数据传输和处理。接入层为各个弱电间的千兆接入交换机，
核心交换机与接入层交换机之间以万兆互联。
本项目无线覆盖系统（WIFi）部署在办公网上，使用无线接入点（AP）提供
无线网络接入服务。核心层交换机、接入层交换机与计算机网络共用，无线网的
物理链路由综合布线系统提供。接入交换机到接入终端之间采用 10/100/1000M
以太网端口，接入层交换机支持 PoE 远供功能，为 AP 提供远程供电，AP 就近接
入到接入交换机。采用无线网络控制器单元集中控制式组网，所有的 AP 设备通
过在无线网络划分的专用通道连接到无线网络控制器单元上
对外信息网络通过网络中心的防火墙、路由器连接 Internet，提供对外交
流平台的同时，亦保障了内部网络的安全。

四、用户电话交换系统

入网方式：采用光纤接入，用户网端接入当地公用电话交换网（PSDN）的方
式有二种，一是设置程控用户交换机（PABX）以中继方式接入；二是利用远端交
换模块以虚拟网方式接入。本工程采用以中继方式接入。
大楼采用带 IP 功能的程控用户交换机，设置一台 500 门程控交换机，除提
供基本服务功能外，还提供语音信箱、语音应答、电话会议、话务自动分配、电
话计费等服务功能。通信主干采用三类大对数电缆，水平布线采用超五类屏蔽双
绞线布线。

五、综合布线系统

为满足本建筑内计算机管理及与外界以及内部间高效、可靠进行信息交换、
传递和资源共享的能力，本项目设置综合布线系统，通过结构化布线实现所要求
的语音和数字通讯要求。本工程综合布线包含办公网布线和运维网布线。本项目
综合布线系统包含：工作区子系统、水平子系统、管理子系统、垂直干线子系统、
设备间子系统
（1）工作区子系统：
工作区子系统由 86 面板和 RJ45 屏蔽模块组成。每个信息插座附近应配备电
源插座,两种插座水平间距为 300mm。
（2）水平子系统：
数据信息插座采用超五类屏蔽双绞线（FTP）。从弱电井穿钢线槽引出，在吊
顶内敷至工作区后穿钢管埋墙及埋地敷设至信息插座。水平布线长度不超过 90
米。
（3）楼层分配线架：
楼层配线架中，语音、数据的铜缆和光缆连接设备全部采用标准的 19"规格
产品，并安装于 19”机柜中。19”机柜除考虑所有配线设备的安装外，还考虑了
网络设备的安装空间。楼层分配线架的铜缆部分别采用 RJ45 模块式配线架及 110
打线式配线架。连接水平电缆及网络设备的配线架采用模块式配线架，连接主干
铜缆的配线架采用打线式配线架。楼层分配线架的光纤部分全部采用抽屉式光纤
连接架。楼层配线架的跳线全部采用快接式跳线，无需专用工具进行修改，管理
和系统维护。
（4）干线子系统：
垂直干线采用三类 100 对和 50 对大对数线缆及 12 芯多模（OM3）光纤，其
中三类大对数线缆用于电话通信，12 芯多模（OM3）光纤用于计算机网络。干线
电缆穿钢线槽在吊顶内及竖井内敷设。
（5）总配线架：
数据总配线架设于弱电机房的 19", 42U 标准机柜内，并在机柜内预留系统
网络交换机、服务器、路由器、防火墙等设备的安装空间。

六、安全防范系统

本工程安全防范系统由以下几个子系统组成:视频安防监控系统、出入口控
制管理、入侵报警系统、停车场管理系统。
本项目安全防范系统采用运维网进行通讯，安防中心设在一层监控室。
1、视频监控系统：
 本项目采用视频监控系统采用全数字网络型视频监控系统，实现远程监控、
远程管理、网络传输、集中存储等系统功能，满足对监控系统功能的需求。
系统由视频前端、传输交换、管理控制、视频显示、视频存储五部分组成。
 视频前端：主要由 IP 摄像机组成，选择 1080P 高清摄像机为视频图像采集
设备；在大楼主要出入口、公共走道、借阅区、电梯轿厢、车库、大楼周
界以及藏书库等公共区域或重要区域等处设置摄像机以保证大楼的安全，
大厅等处采用一体化球型摄像机；地下车库及设备间采用网络枪机；其他
场所选用定焦半球罩型彩色摄像机，室内摄像机均带有红外功能，24 小时
摄像。
 传输：由基于 TCP/IP 的控制网组成；接入层网络交换机端口带宽支持 5M
实时传输，核心交换机配置万兆端口、并支持三层交换功能；
 管理控制：主要由视频管理服务器、服务器、工作站及应用软件系统组
成；该系统还具有与入侵报警系统、出入口控制系统、火灾报警系统进行
联动控制的功能。
 视频显示：主要由液晶显示器、数字解码设备组成；在一层监控室设置 9
台 50 寸液晶电视组成的监控屏墙对视频进行轮巡监看以及视频回放，监视
屏采用数字控制方式（VGA 输入）。
 视频存储：本系统采用实时录像模式，录像存储在外置的磁盘阵列上（支
持 RAID 5），录像数据保存周期为至少 30 天。
2、出入口控制系统（门禁系统）：
出入口控制系统（门禁系统）通过管理主机预先编程设置，对持卡人的通信
进行有效性授权（进/出等级设置），设置卡的有效使用时间和范围（允许进入的
区域），便于内部统一管理。门禁系统基于 TCP/IP 局域网进行通信，还可开放必
要的通讯协议以便进行更高层次的集成，系统可以与视频安防监控系统和入侵报
警系统联动。火警时系统可将受控门置为解锁状态。
在重要机房、重要管理用房、消控室、监控室、可通向屋面楼梯间、重要库
房等处设置门禁系统；每个门禁点主要由控制器、读卡器、电锁、出门按钮、门
磁开关及电源组成。系统采用 IC 卡。门禁系统的主要功能如下：
A、对已授权的人员，凭有效的卡片、代码或特征，允许其进入，对未授权
人员将拒绝其入内。
B、对某时间段内人员的出入状况，某人的出入情况，在场人员名单等资料
实时统计、查询和打印输出。
C、对卡片的使用期限、权限级别、时间、次数可进行严格控制。
D、可对所有出入事件、报警事件、故障事件等保持完整的纪录。
E、可根据需要分类查询，做出报表。
F、为其它管理工作(如考勤系统)提供数据依据。
G、在发生火灾的情况下，强制打开电控锁以方便人员疏散。
H、本系统采用中控室 UPS 集中供电形式，对于压降较为明显的楼层采用 220V
交流电传送至当层进行变压整流，并进行稳压输出。
3、入侵报警系统
入侵报警系统采用主要由前端探测器/继电器、报警控制中心系统以及系统
通讯路由三个部分组成。负责数据大楼重要库房、出入口内外各个点、线、面和
区域的侦测任务，通过双总线或 4 总线方式连接防区模块，防区模块可以在大范
围内通过两根线将所有探头连接至主机，并且通过地址码将所有探头一一区分出
来，每一级与相应的视频矩阵联动，局部区域也可与其它等级的视频矩阵联动。
所有报警信号均接入视频监控系统的报警接口，设计报警探测器和附近的监
控摄像机联动，当发生报警时，会马上触发相对应摄像机图像弹出显示并录像，
同时触发区域照明灯光。
该系统留有与当地 110 报警中心联网的接口。
4、停车场管理系统
在地下车库出入口配置停车出入口管理系统。
（1）.系统组成
系统主要由出入口管理系统、车牌识别系统。主要设备有数据服务器、管理
计算机、入口设备、出口设备和计数管理设备、入口 LED 大屏等。
（2）.系统结构
系统管理层采用 TCP/IP 网络，将车辆识别等功能模块通过 TCP/IP 网络进行
统一管理。控制层采用 RS485 总线进行组网。服务器上安装 SQL SERVER 数据库，
用户资料和信息全部保存在服务器上，停车场管理系统服务器设在一层监控室。
 （3）.车牌识别系统
通过在出入口安装摄像机来实现。每个出入口安装 2 个摄像机，自动识别
车牌，并和该车人员信息关联保存，信息确认后才准许出入。
（4）.空余车位信息发布
中央控制器将采集回来的信息发布在停车场入口屏上。
5、线路敷设
系统干线在弱电竖井和吊顶内穿金属线槽暗敷，水平支线电缆穿金属线槽或
金属管在吊顶内敷设。室外线路采用铠装电缆埋地或在电缆沟内敷设。
6、系统所有器件、设备均由承包商负责成套供货、安装、调试，并协助甲
方通过当地安防办的验收。

七、建筑设备监控系统

本工程设置一套建筑设备监控系统。建筑设备监控系统又称楼宇自控系统
（BAS 系统）。它是运用自动化仪表、计算机过程控制技术和网络通信技术，对大
楼内的机电设备运行进行自动检测、监视、优化控制、数据统计管理和事故报警
记录。
1.系统组成
BAS 系统主要由管理主机、控制软件、现场控制器（DDC）、现场传感器、执
行器构成。系统采用分布式智能控制系统，对建筑机电设备进行测量、监视和控
制，确保各类机电设备稳定、安全可靠运行，并达到节能和环保的管理要求。各
受控设备数据通过网络实时上传至管理主机供存档及管理，在通信网络失效时，
各现场控制器（DDC）均能继续独立其正常工作。控制软件包括图形化软件、报
警管理软件、节能软件、历史纪录、管理及报表生成软件、编程软件、系统集成
软件，软件提供彩色动态图像显示，在接获警报信息后，弹出报警信息，提高管
理维护效率。
2.监控内容
建筑设备管理系统对以下系统进行监控：空调通风系统、给排水系统、电梯、
扶梯、冷热源系统、照明系统、变配电系统。其中冷热源系统、照明系统、变配
电系统各自采用独立监控系统，通过网关接口方式接入建筑设备监控系统中监控。
 1）空调与通风系统
系统主要包括送风和排风两部分，送风系统主要由送风机、新风机组和空调
机组及附属设备组成，排风系统主要由排风机及附属设备组成。
系统主要监控内容如下：
送、排风机（单速/双速）：运行状态、故障报警、手自动状态、启停控制、
高低速切换（双速风机）；
新风机组：运行状态、故障报警、手自动状态、启停控制、水阀、风阀、滤
网、加湿、送到室内空气的温湿度等参数，如为变频风机还包括变频器的控制，
如为热回收新风机组还包括叉流板的控制；
空调机组：运行状态、故障报警、手自动状态、启停控制、水阀、风阀、滤
网、加湿、送到室内空气的温湿度、空气质量等，如为变频风机还包括变频器的
控制，热回收新风机组还包括叉流板的控制；
通风系统的软件控制要求按照不同的设备性能，系统专业工艺要求流程进行
合理编程，控制结果满足工艺要求，达到节能、环保的目的。
对于部分环境温湿度、空气质量要求比较高的房间如多功能厅，系统还需要
进行温湿度控制，保证室内空气恒定在一定的要求范围之内。
2）给排水系统
给排水设备主要包括排水泵、集水坑、生活水泵、生活水池、补水泵、补水
池等。
监控内容如下：
生活水箱高、低液位监测，溢流及超低液位报警；
生活水泵的运行状态、故障状态及启/停控制；
排水泵的运行状态、故障状态及启/停控制；
集水坑液位监测；
自动累计运行时间，开列维护保养清单。
3）照明系统
预留照明系统通讯接口，BAS 系统采用通讯接口的方式获得系统参数。
4）电梯系统
监视内容：客梯、扶梯和货梯的工作状态、故障状态。BAS 系统采用通讯接
口的方式获得系统参数。
3.线路敷设
各单元控制器至现场传感器和执行器的线路采用 ZR-RVV 型及 ZR-RVVP 型导
线，穿钢管或暗敷设。网络数据线采用 ZR-RVSP (4X1.5)型屏蔽线穿钢管或线槽
敷设。楼宇自控管理系统的电源线采用 ZR-RVVY (2X2.5)型导线穿钢管在吊项及
墙内暗敷或穿钢管在竖井内沿墙明敷。DDC 控制器的现场执行机构的电源由现场
附近配电箱统一配置、提供。

八、公共广播及应急广播系统

本项目公共广播与消防广播合用，平时可播放公共广播，发生火灾时，由火
灾自动报警自动发出信号切换到播放消防广播，具体设计详见消防广播说明。

九、弱电机房工程

本项目弱电机房包括运营商机房、消防控制室、监控室、网络中心机房等。
按照《数据中心设计规范》GB50174-2017 中 C 级机房进行设计。
弱电机房应满足下面的要求：
 室温应保持在 18℃至 27℃之间，相对湿度保持在 30%—55%；
 保持室内无尘或少尘，通风良好，照度达到 500Lx；
 安装合适的消防系统，并使用防火门；
 装设安防系统；
 尽量远离存放危险物品的场所和电磁干扰源（如发射机和电动机）；
 设备间的地板负重能力应为 1000kg/㎡。电池间地板负重能力应为
1600kg/㎡
机房配电系统：
低压交流供电系统通过市电配电柜、UPS 配电柜进行负荷分配。
单相负荷均应均匀地分配在三相线路上，并应使三相不平衡度小于 20％。
市电供电与备用供电电源引自两个不同的电源点进行切换，再经过 UPS 不间
断电源对计算机设备供电。
 十、弱电接地及防雷

弱电系统的接地及防雷是各弱电系统安全运行的基础。大楼设置总等电位联
结；在弱电机房设置环行接地带做局部等电位联结，机房内部设置 300mm 高防静
电架空地板，地板下设置 600x600mm 网格的防静电接地网。各楼层配线间（竖井）
设置环行接地带做局部等电位联结。凡进出建筑物室外的线路（信号线及电源线）
设置 SPD（避雷器）。

十一、图书馆管理系统
本项目设置一套图书馆管理系统，系统由服务器、客户端、系统软件、读
卡器、扫描枪等组成。以 RFID 技术为基础，结合计算机技术、PLC 技术、网络
通讯等技术，实现采集，目录，流通，收集功能；搜索，目录浏览，注册，新
书籍，借阅分析功能；资源管理、数据库管理、信息管理功能；信息发布，读
者服务，快速链接等功能。
系统主要包括：馆员工作站系统、RFID 标签转换站系统、馆藏清点系统、
安全门系统、智能导航检索系统等。
1） 馆员工作站系统——用于帮助管理员实现快速办理多本借还、办证、
查询、标签、编写等服务功能。
2) RFID 标签转换站系统——包括一个用于 RFID 读写模块和一个用于分
发标签的自动剥离装置。它在软件的配合下通过扫描条码快捷的将数据转换写
入 REID 芯片中，然后将写入数据的标签自动剥离粘贴到馆藏资料上，大大简化
了标签转换操作过程。
3) 馆藏清点系统——用于快速完成馆藏资源的准确清点，也可以用于指
定资料的查找和整理等业务。
4) 安全门系统——使用最先进的侦测算法，用于侦测处于非安全状态的
RFID 标签以实现警告。
5) 智能导航检索系统——用于实现馆藏资源的精确定位查询和导航查询
等功能。
 1、 计算机通信网络
单 说
序号 名称 主要参数 数量
位 明
交换容量大于等于 19.84Tbps、包转
发率大于等于 2880Mpps、主控引擎大
于等于 2、独立交换网板大于等于 2、
整机业务板槽位数大于等于 6，16 个
万兆光口、16 个千兆光口、冗余电源、
1 外网核心交换机 台 1
支持横向虚拟化、支持静态路由、
RIP、RIPng、OSPF、OSPFv3、BGP、
BGP4+、ISIS、ISISv6、支持路由协议
多 实 例 、 支 持 GR for OSPF/IS-
IS/BGP，含光模块
固化 24 个 10/100/1000M 自适应电
口，4 个 1G SFP 光口，1-24 口支持
2 外网 POE 交换机 台 5
PoE+/PoE，1-4 号口支持 HPoE（60W），
整机 PoE 最大输出 370W。
交换容量大于等于 598Gbps、包转发
率大于等于 198Mpps、48 个千兆光口，
3 外网接入交换机 4 个万兆 SFP+端口、支持 USB 接口、 台 22
支持静态路由、RIP、RIPng、OSPF、
支持以太网电口堆叠，含光模块
20G 吞吐性能，集传统防火墙、VPN、
4 外网出口防火墙 入侵防御、防病毒、数据防泄漏等多 台 1
种安全功能于一体
8 个业务槽位、2 个交换网槽位
支持 RIP、OSPF、IS-IS、BGP 等路由
协议
支持并实配 MPLS，MPLS VPN
支持 PIM-SM、IGMP、MBGP、MSDP、MPLS
5 外网出口路由器 VPN 组播协议 台 1
支持 IPv4 和 IPv6 双协议栈
支持 40GE、10GE、GE/FE、OC-3c/STM-
1c POS 、 OC-12c/STM-4c POS 、
Channelized OC-3/STM-1 POS 、
E1/CE1 接口
6 入侵防御系统 套 1
7 上网行为管理 台 1
室内无线接入点，双路双频，支持 6
条空间流，整机最大接入速率
8 外网无线密集 AP 1167Mbps，可支持 802.11a/b/g/n 和 2
802.11ac 同时工作，支持 802.11ac
Wave2 特性，支持 MU-MIMO，胖/瘦模
 式切换，千兆上联、支持 PoE 供电。
最大连接数>500
室内无线接入点，双路双频，支持 2
条空间流，整机最大接入速率
1167Mbps，可支持 802.11a/b/g/n 和
9 外网无线 AP 台 100
802.11ac 同时工作，支持 802.11ac
Wave2 特性，支持 MU-MIMO，胖/瘦模
式切换，千兆上联、PoE 供电。
10 外网无线 AP 控制器 台 1
交换容量大于等于 19.84Tbps、包转
发率大于等于 2880Mpps、主控引擎大
于等于 2、独立交换网板大于等于 2、
整机业务板槽位数大于等于 6，16 个
万兆光口、16 个千兆光口、冗余电源、
11 设备网核心交换机 台 1
支持横向虚拟化、支持静态路由、
RIP、RIPng、OSPF、OSPFv3、BGP、
BGP4+、ISIS、ISISv6、支持路由协议
多 实 例 、 支 持 GR for OSPF/IS-
IS/BGP，含光模块
交换容量大于等于 598Gbps、包转发
率大于等于 198Mpps、48 个千兆光口，
12 设备网接入交换机 4 个万兆 SFP+端口、支持 USB 接口、 台 12
支持静态路由、RIP、RIPng、OSPF、
支持以太网电口堆叠，含光模块
固化 24 个 10/100/1000M 自适应电
设备网楼层 POE 交换 口，4 个 1G SFP 光口，1-24 口支持
13 台 4
机 PoE+/PoE，1-4 号口支持 HPoE（60W），
整机 PoE 最大输出 370W。
2、综合布线系统（网络机房）
单 说
序号 名称 主要参数 数量
位 明
1 服务器机柜 600*1200*2000 台 10
2 网络列头柜 800*1200*2000 台 1
3 垂直理线系统 套 1
超五类屏蔽配线架，
4 个 20
空
5 超五类屏蔽模块 个 480
6 理线器 个 10
超五类屏蔽跳线，3
7 条 120
米
8 超五类屏蔽线缆，CMP 箱 6
带光纤适配器、熔纤盘、法兰等附
9 24 口光纤配线架 个 10
件
10 超五类屏蔽线缆，CMP 305 米/箱 箱 6
11 12 芯 OM4 光纤 米 1600
带光纤适配器、熔纤盘、法兰等附件，
12 48 口光纤配线架 个 5
角型配线架
3.综合布线系统
单
序号 型号规格 单位 数量
位
1 线管 JDG20 米 5832
2 线管 JDG25 米 1688
3 桥架 镀锌金属 300*100 米 40
4 桥架 镀锌金属 150*100 米 1280
5 三类大对数电缆 50 对 米 160
6 三类大对数电缆 100 对 米 80
3760
7 超五类屏蔽双绞线 米
0
8 12 芯多模光缆 12 芯 多模 米 80
9 光纤配线箱 12 口 台 4
10 光纤熔纤 条 4
11 光纤尾纤 2 米长 条 4
12 光纤跳线 2 米长 条 96
超五类 RJ45 插座模 CAT5e STP RJ45 紧凑型结构的模块
13 个 330
块 插座
14 信息面板（双口） RJ45 面板 个 105
15 信息面板（单口） RJ45 面板 个 120
16 安装底盒 80*60 个 225
17 24 口配线架 个 47
18 理线器 CM-12-2U 个 47
超五类 RJ45 屏蔽跳
19 2 米长 条 900
线
20 语音 110 配线架 110P-3-100 个 3
21 弱电集中供电电源箱 台 16
22 机柜 600*800*2000 台 12
4、安全防范系统
单 说
序号 名称 主要参数 数量
位 明
1 门禁系统主机 含发卡设备，报警联动，电子地图 台 1
2 入侵报警主机 含软件 台 1
3 视频监控管理服务器 含软件 台 1
视频监控客户端计算
4 台 1
机
视频监控流媒体服务
5 台 1
器
6 视频解码服务器 12 路标清解码 台 1
7 磁盘阵列 48 盘位 台 2
8 工业级硬盘 30 天，工业级 4T 台 72
9 50’液晶显示器 台 9
10 门禁控制器 双门控制器 只 5
11 单门控制器 只 35
随设备配套读卡器、电控锁、门磁开
12 普通单开门 套 1
关、出门按钮等
随设备配套读卡器、电控锁、门磁开
13 普通双开门 套 45
关、出门按钮等
14 IC 卡 个 200
15 入口闸机 套 1
16 红外/微波报警器 只 10
17 报警按钮 只 11
18 8 防区报警模块 只 4
室内网络半球高清摄
19 1080P，POE，星光夜视，H265 个 165
像机
20 室内网络高清枪机 1080P，POE，星光夜视，H265 个 13
室内一体化网络彩色
21 1080P，星光夜视，H265 个 12
球机
22 电梯专用针孔摄像机 1080P，POE，星光夜视，H265 个 8
23 室外球机 1080P，星光夜视，H265 个 2
24 12 芯多模光纤 米 400
25 电源线 ZR-RVV-3×2.5 米 200
5、建筑设备监控系统
数 说
序号 名称 主要参数 单位
量 明
1 DDC 控制器 64 I/O，总线型 台 14
2 主控计算机 含软件 台 1
3 液晶显示器 23” 台 4
4 彩色打印机 台 1
5 通讯控制器 个 4
6 配套控制软件 套 1
7 DDC 控制箱 个 14
8 温度传感器 个 60
9 压差开关 个 60
10 流量传感器 个 10
11 风阀执行机构 个 60
12 水阀执行机构 个 60
13 金属线槽 100x100 米 700
14 控制线 RVVP(4X1.5) 米 1000
15 通讯线 RVSP(4X1.5) 米 350
16 电源线 BYJ(2X1.5) 米 350
17 薄壁钢管 JDG20 米 1700
6、公共广播系统
 数 说
序号 名称 主要参数 单位
量 明
1 数字广播控制主机 台 1
2 数字广播音源设备 录放机，CD 机，话筒 套 1
3 数字广播功率放大器 3kW 套 1
4 数字广播分区控制器 台 1
5 呼叫台 台 1
6 调音台 台 1
火灾应急广播控制装
7 配套 套 1
置
8 消防紧急音源 台 1
9 业务广播音源 SD\CD\USB，录放音机 套 1
10 管理电脑 台 1
11 IP 网络监听扬声器 台 2
12 输入矩阵控制器 台 1
13 IP 网络终端功放 200W 台 7
15 接入层交换机 24 口 台 1
18 超五类屏蔽双绞线 STP-cat5e 米 100
7、UPS 配电系统
数 说
序号 名称 主要参数 单位
量 明
1 50KVAUPS 台 1
2 配电柜 台 1
3 精密配电柜 台 1
4 电池 12V、24AH 节 128
5 电池柜 套 3
6 电池开关 套 1
7 电池连线 套 1
8 电缆 WDZA-YJY-4X120+1X70 米 100
WDZA-YJY-5X16 米 100
WDZA-YJY-5X10 米 100
WDZA-BYJ-3X10 米 100
9 机房强电线槽 SR 200X100 米 20
10 10KVAUPS 台 1
电池 12V、24AH 台 16
8.图书馆管理系统
1 图书馆管理系统 套 1

9.停车场管理
单
序号 名称 技术参数 数量
位
E5-2620 V3(6 核 2.4GHz)×1/16GB
1 服务器 台 1
DDR4/300G SAS×2/热插拔
 /SAS3008/DVD/1GbE×4/冗电/导轨
/2U
intel I7/内存 16GB/SSD
2 收费电脑 台 1
500GB/2K/27 寸显示器
车牌自动识别功能、操作员分级管
理、丰富的报表查询、在场车辆查
询、进出对比查询、操作员交接
3 停车场管理软件 套 1
班、语音及显示、脱机运行功能、
数据备份功能和自检功能、软件进
出图像自动拍照对比。
起杆时间：≤1.5S； 使用寿命：
4 高速出入口挡车器 5000000 次; 平均无故障时间： 台 2
150000 小时。
集成车牌识别、4 行高亮 LED 显示、
语音播报功能一体；采用了工业级
32 位 ARM 处理器，具有功耗低、速
度快、稳定可靠、功能强大等优
点；内嵌 Linux 操作系统：固话存
储、实时性强、高可靠性；摄像机
号牌识别率：白天≥99.8%；夜间
5 车牌识别显示一体机 99.6%；号牌检出率：白天≥ 套 2
99.9%；夜间≥99.7%；4 行高亮 LED
屏:模组类型：P4.75 半户外高亮点
阵/插灯；点间距离：4.75mm×
4.75mm；分辨率：64 点×64 点 ；
显示内容：4 行×4 字 显示余位、
收费、车牌、提示、自定义等信
息。
起杆时间：≤1.5S； 使用寿命：
6 高速道闸 5000000 次; 平均无故障时间： 套 2
150000 小时。
单向检测，220V，反应时间
7 地磁检测器 套 2
10ms ；灵敏度 八级可调；
8 停车场安全岛 根据现场定制 个 1
9 地感线圈 BV1.0 个 2
10 光纤盒 4 口光纤盒 个 1
11 布放尾纤 LC 多模尾纤 根 2
12 收发器 百兆 对 1
13 交换机 8 口交换机 个 1
14 光缆 4芯 米 100
15 配管 PVCφ25*1.4mm 米 100
16 双绞线缆 超五类屏蔽双绞线 米 100
电源线
17 配线 米 100
RVV3*1.5mm2
 按钮线
18 配线 米 100
RVV4*0.5mm2
10、其他
单 说
序号 名称 主要参数 数量
位 明
1 电信接入系统 专业公司设计，甲购 套 1
